パワーアシストヒンジ

HG-PA200型、HG-PA201型
外側付け PAT
●トルクピーク角度35°のタイプ(HG-PA201型)は、高さがあり奥行きが短い上蓋に最適です。
●スプリングの反力により、重い上蓋を軽く持ち上げられます(パワーアシスト機能)。
●閉じ際にダンパーが効きます(ソフトクローズ機能)。
●トルクは調整ねじを回すことで調整できます(±5%)。
●カバーにより本体や取付穴が隠れ、すっきりとした外観になります。
  • パワーアシスト
  • ソフトクローズ
6
6件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

6
6件中
絞り込み
対象
製品
6

現在の絞込条件

RoHS2対応
CAD
価格
以上
 〜
以下

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果
6
6件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
品番HG-PA200-15
HG-PA200-15 カート
¥11,000/ヶ (¥12,100/ヶ)
ログイン後
表示
170-025-668 4510932039734
品番HG-PA200-20
HG-PA200-20 カート
¥12,000/ヶ (¥13,200/ヶ)
ログイン後
表示
170-025-669 4510932039741
品番HG-PA200-25
HG-PA200-25 カート
¥12,500/ヶ (¥13,750/ヶ)
ログイン後
表示
170-025-670 4510932039758
品番HG-PA201-15
HG-PA201-15 カート
¥11,500/ヶ (¥12,650/ヶ)
ログイン後
表示
170-029-741 4510932169042
品番HG-PA201-20
HG-PA201-20 カート
¥12,000/ヶ (¥13,200/ヶ)
ログイン後
表示
170-029-742 4510932169059
品番HG-PA201-25
HG-PA201-25 カート
¥12,500/ヶ (¥13,750/ヶ)
ログイン後
表示
170-029-743 4510932169066

右にスライドするとさらに情報が見られます

オプションステンレス カバー オプション品

●既存の樹脂カバーから付け替えて使用します。
[用途]
●食品機械など
[付属品]
●十字穴付スリムヘッドねじM4×8
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
品番HG-PA2C
HG-PA2C カート
¥7,900/ヶ (¥8,690/ヶ)
ログイン後
表示
170-055-407 4510932226455

右にスライドするとさらに情報が見られます

ご注意

●取扱い上のご注意を必ずご確認ください。
●可動角度以上に開閉しないよう筐体に別途ストッパーを設けてください。
●HG-PA200型とHG-PA201型では対応する扉の重心位置が異なります。品番選定方法を参考に品番を選定してください。

●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●可動角度以上に開閉しないよう、筐体に別途ストッパーを設けてく ださい。
●屋外や直接水のかかる環境で使用しないでください。
●筐体に十分な強度、剛性のあることをご確認のうえ、使用してく ださい。
●内側付け仕様を使用する場合は、トルク調整ねじの位置を確認し、 筐体と蓋に取り付けた状態でねじが回せるようにしてください。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

納まり図、軌跡図、加工図、その他データ

図面名 2D 3D PDF
アルミフレーム取付寸法図 DXF DWG
STEP
X_T
IGES
SAT
PDF

右にスライドするとさらに情報が見られます

品番CAD・その他データダウンロード

本体

絞り込み検索結果
6
6件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
HG-PA200-15 DXF DWG STEP X_T IGES SAT 3D PDF ¥11,000/ヶ (¥12,100/ヶ) 170-025-668
HG-PA200-20 DXF DWG STEP X_T IGES SAT 3D PDF ¥12,000/ヶ (¥13,200/ヶ) 170-025-669
HG-PA200-25 DXF DWG STEP X_T IGES SAT 3D PDF ¥12,500/ヶ (¥13,750/ヶ) 170-025-670
HG-PA201-15 DXF DWG STEP X_T IGES SAT 3D PDF ¥11,500/ヶ (¥12,650/ヶ) 170-029-741
HG-PA201-20 DXF DWG STEP X_T IGES SAT 3D PDF ¥12,000/ヶ (¥13,200/ヶ) 170-029-742
HG-PA201-25 DXF DWG STEP X_T IGES SAT 3D PDF ¥12,500/ヶ (¥13,750/ヶ) 170-029-743

右にスライドするとさらに情報が見られます

オプションステンレス カバー オプション品

品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
HG-PA2C DXF DWG STEP X_T IGES SAT 3D PDF ¥7,900/ヶ (¥8,690/ヶ) 170-055-407

右にスライドするとさらに情報が見られます

カタログ訂正・更新のご案内

弊社ではデジタルブック版 総合カタログの掲載情報を随時更新しております。
本ページ上部のカタログ内容は、最新情報です。

  • レーザマーキング装置
    使用場所:
    レーザマーキング装置
    備考:

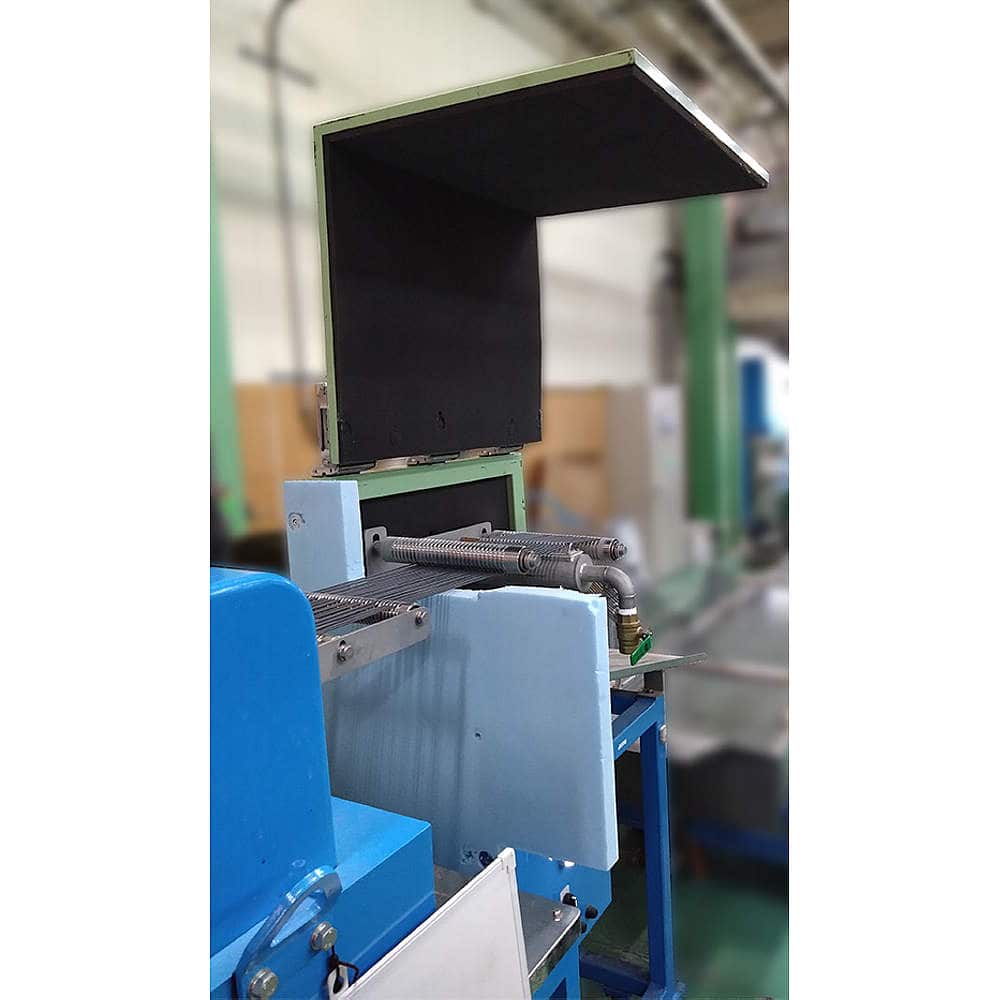

    ガススプリングをご使用でしたが、ガス抜け対策、取付スペース削減、 構成部品点数の削減、調整機能追加等の要望から、パワーアシスト ヒンジをご採用いただきました。
