5件/5件品番単位での検索結果
開閉

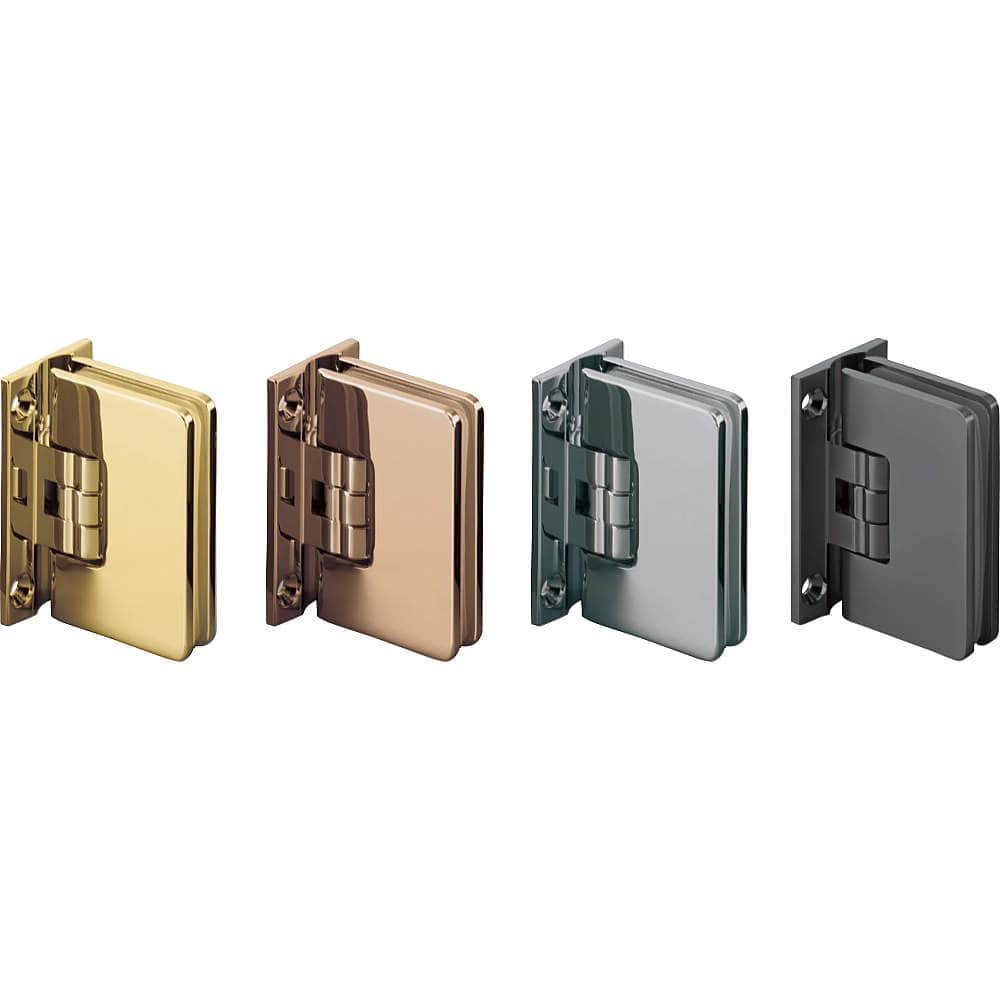

ガラスドア用自由丁番

M8506型 ガラス取付タイプ PAT
  • NEW

特長

●シャワーブースなどの水回りでご使用いただけます。
●ブラック色が新しく加わりました。
●ゼロポジション(閉止位置)調整機能付きです。
●扉の自動閉止機能は、約15°から働きます。
●約90°で扉を簡易保持します。
●設置場所に合わせてガラスエッジプロテクターをご使用ください。
●89°開きと羽根が四角いブラック色も対応可能です。詳細は弊社営業担当者までお問い合わせください。

付属品

●ねじキャップ

別売品

●取付ねじ

  • ダウンロード
  • CAD(2D/3D)
  • 取説(取付・取扱説明書)
  • デジタルカタログを見る
  • 価格・仕様を見る
  • カタログ訂正
  • お問い合せ

CADダウンロード

納まり図、軌跡図、加工図など

図面名 2D 3D PDF
納まり図
DXF DWG
SAT
IGES
X_T
STEP
PDF

本体

絞り込み検索結果  5件 / 全5件中 ※絞り込み解除で、他の品番も表示されます。

品番 注文コード 2D 3D ¥価格(税抜) 販売情報 環境対応(RoHS)
M8506R
170-021-841
DXF
DWG
SAT
IGES
X_T
STEP
予備1
予備2
予備3
予備4
予備5
¥29,100/1ヶ
M8506R-13
170-029-407
DXF
DWG
SAT
IGES
X_T
STEP
予備1
予備2
予備3
予備4
予備5
¥29,400/1ヶ
M8506R-40
170-037-081
DXF
DWG
SAT
IGES
X_T
STEP
予備1
予備2
予備3
予備4
予備5
¥29,100/1ヶ
M8506RSG-14
170-034-596
DXF
DWG
SAT
IGES
X_T
STEP
予備1
予備2
予備3
予備4
予備5
¥29,100/1ヶ
M8506RSG-13
170-034-592
DXF
DWG
SAT
IGES
X_T
STEP
予備1
予備2
予備3
予備4
予備5
¥29,400/1ヶ
  • ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

仕様表・価格等

本体

絞り込み検索結果  5件 / 全5件中 ※絞り込み解除で、他の品番も表示されます。

画像 品番 注文コード ¥価格(税抜) 販売情報 記号 環境対応(RoHS) 旧品番 新品番 旧注文コード 新注文コード セット名 仕上 材料 JANコード
画像
M8506R
170-021-841 ¥29,100/1ヶ クロムめっき 黄銅(真鍮) 4510932067911
画像
M8506R-13
170-029-407 ¥29,400/1ヶ サテンステンレス調 黄銅(真鍮)
画像
M8506R-40
170-037-081 ¥29,100/1ヶ ブラック塗装 黄銅(真鍮)
画像
M8506RSG-14
170-034-596 ¥29,100/1ヶ クロムめっき 黄銅(真鍮)
画像
M8506RSG-13
170-034-592 ¥29,400/1ヶ サテンステンレス調 黄銅(真鍮)

取説

取扱説明書 0717_3_m85.pdf(408.34KB)

注意

●扉は約90°では止まらないため、これ以上開かないように戸当りを別途設けてください。
