LAMP

ラプコンステー

SLU-ELAN型
PAT
●ラプコンを搭載した、リフトアシスト・フリーストップ・ソフトクローズ機能を持ったステーです。
●どの位置にハンドルを取り付けても、スムーズに扉を開閉できます。
●キャビネット天板下部に取り付けるため、従来のステーよりも高さ方向のデッドスペースが少なく、棚を取り付ける際もステーが邪魔になりません。
●本体ユニットは簡単に取付位置が決まります。
●座金はワンタッチで本体ユニットに取り付けできるため、施工が簡単・スピーディーです。
  • 弊社3万回開閉試験クリア

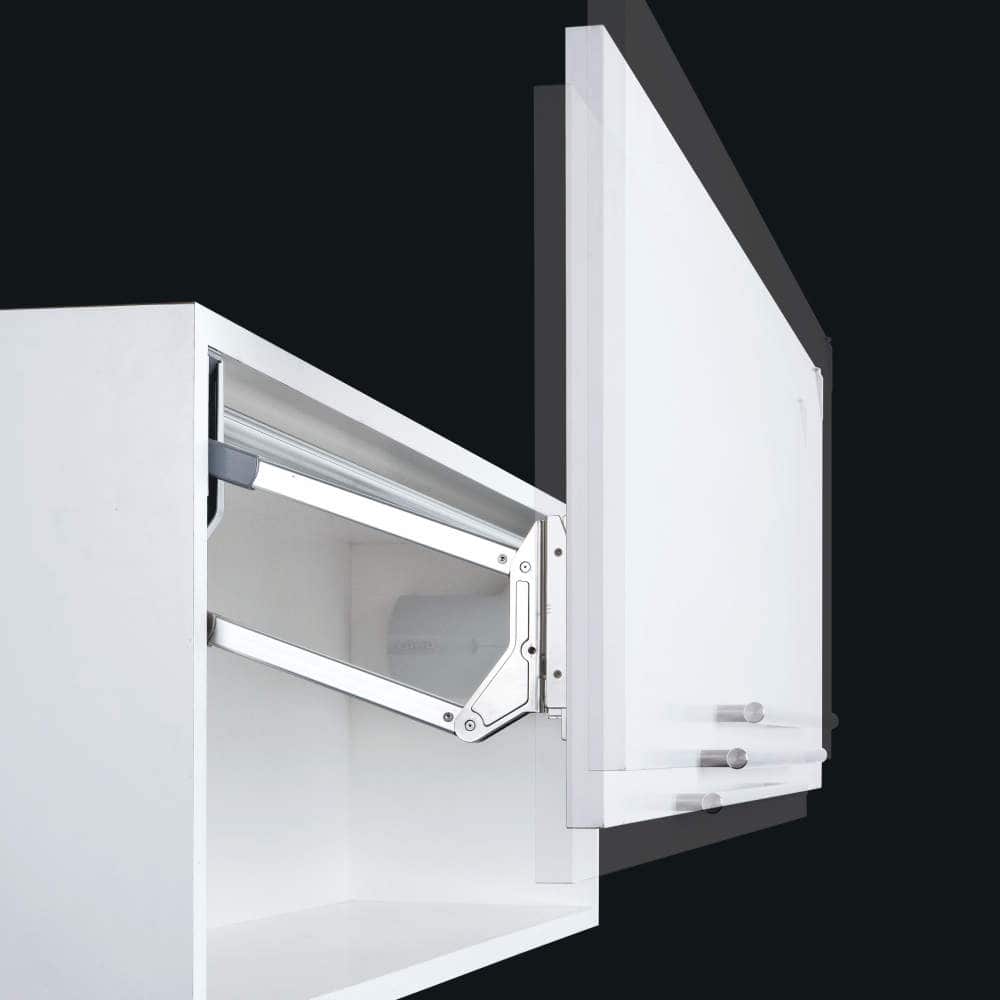

  • リフトアシスト

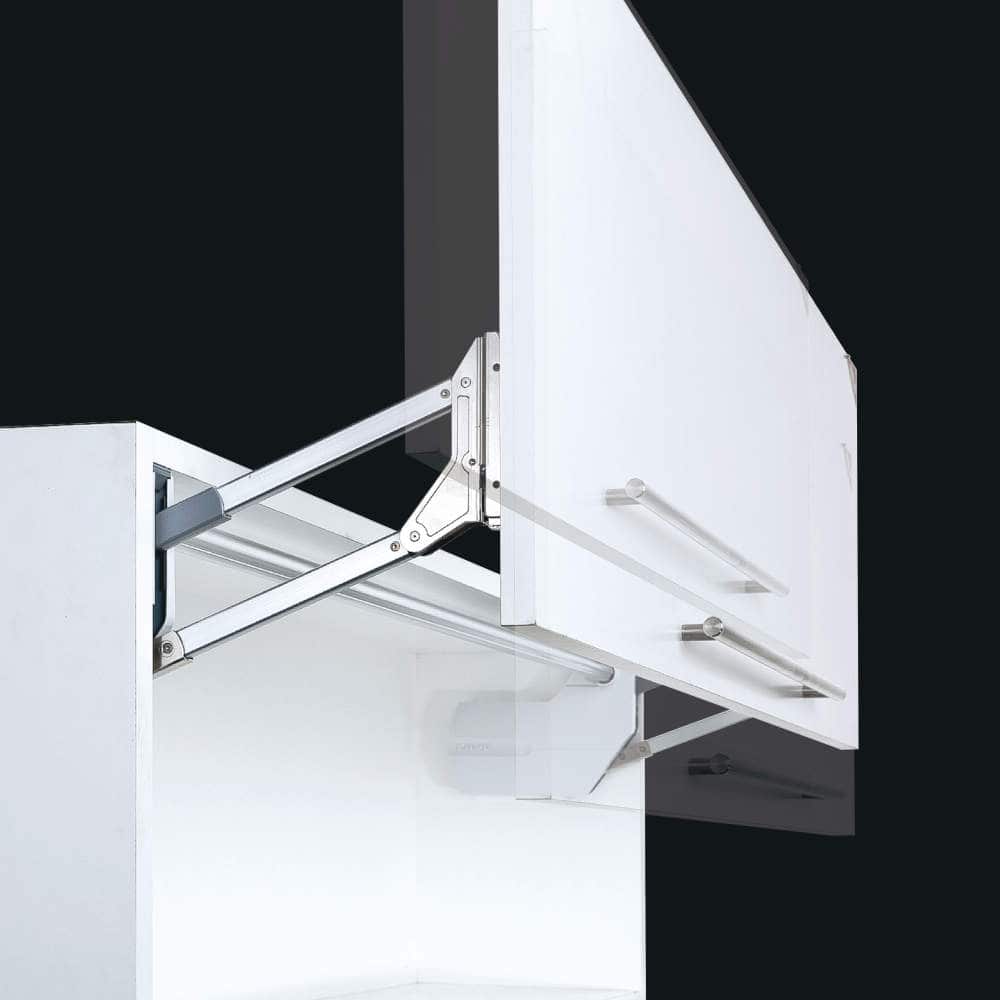

  • フリーストップ

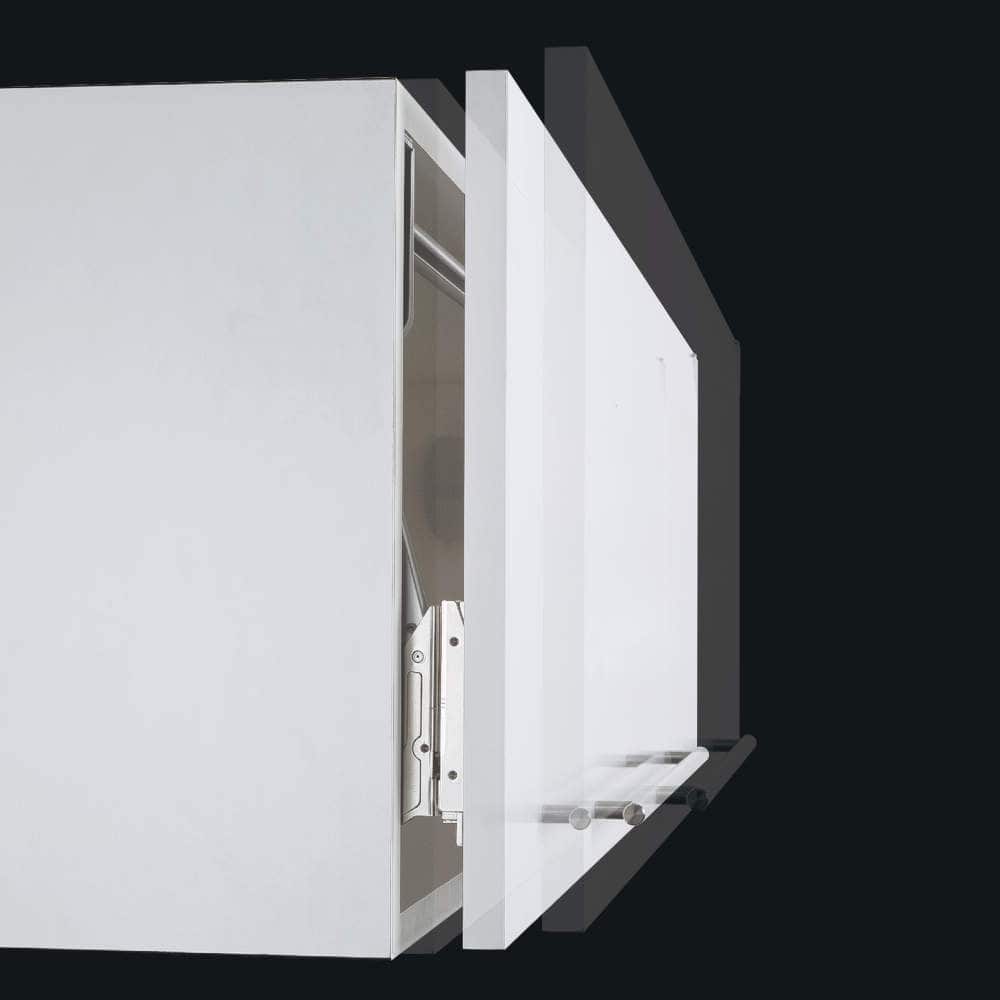

  • ソフトクローズ
ラプコン機構搭載製品 ラプコン機構搭載製品
仕様
●使用温度:0℃〜40℃
付属品
●取付座金(2ヶ)
●ガイドプレート(2ヶ)
●十字穴付皿タッピンねじ3.5×38(6本)本体取付用
●十字穴付バインドタッピンねじ3.5×15(6本)座金取付用
別売品
●連動バー
    • 特長
#キーワード
#ダンパーステー
4
4件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

4
4件中
絞り込み
対象
製品
4

現在の絞込条件

扉の開き方
ダンパーの効き方向
扉材質
RoHS2対応
CAD
価格
以上
 〜
以下
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ
  • 取説

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体【本体】

絞り込み検索結果
4
4件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
品番SLU-ELAN-S4
SLU-ELAN-S4 カート
¥27,300/セット (¥30,030/セット)
ログイン後
表示
ライトグレー 180-022-312 4510932077125
品番SLU-ELAN-L4
SLU-ELAN-L4 カート
¥27,300/セット (¥30,030/セット)
ログイン後
表示
ライトグレー 180-022-313 4510932077132
品番SLU-ELAN-M4
SLU-ELAN-M4 カート
¥27,300/セット (¥30,030/セット)
ログイン後
表示
ライトグレー 180-022-314 4510932077149
品番SLU-ELAN-H4
SLU-ELAN-H4 カート
¥27,300/セット (¥30,030/セット)
ログイン後
表示
ライトグレー 180-022-315 4510932077156

右にスライドするとさらに情報が見られます

別売品【連動バー】別売品

画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
品番ELB-480
ELB-480 カート
¥1,800/本 (¥1,980/本)
ログイン後
表示
180-022-319 4510932077163
品番ELB-780
ELB-780 カート
¥2,100/本 (¥2,310/本)
ログイン後
表示
180-022-320 4510932077170
品番ELB-1080
ELB-1080 カート
¥3,280/本 (¥3,608/本)
ログイン後
表示
180-022-321 4510932077187
品番ELB-1380
ELB-1380 カート
¥4,020/本 (¥4,422/本)
ログイン後
表示
180-022-322 4510932077194
品番ELB-1680
ELB-1680 カート
¥4,320/本 (¥4,752/本)
ログイン後
表示
180-026-323 4510932139816

右にスライドするとさらに情報が見られます

ご注意

●取扱い上のご注意を必ずご確認ください。
●本体1セットにつき、別売の連動バーが1本必要になります。
●本製品は必ず左右セットでご使用ください。
●使用温度範囲外でのご使用はおやめください。発熱する電子レンジなどを収納するキャビネットには絶対に使用しないでください。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

品番CAD・その他データダウンロード

本体【本体】

絞り込み検索結果
4
4件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
SLU-ELAN-S4 DXF DWG STEP X_T IGES SAT 3D PDF ¥27,300/セット (¥30,030/セット) 180-022-312
SLU-ELAN-L4 DXF DWG STEP X_T IGES SAT 3D PDF ¥27,300/セット (¥30,030/セット) 180-022-313
SLU-ELAN-M4 DXF DWG STEP X_T IGES SAT 3D PDF ¥27,300/セット (¥30,030/セット) 180-022-314
SLU-ELAN-H4 DXF DWG STEP X_T IGES SAT 3D PDF ¥27,300/セット (¥30,030/セット) 180-022-315

右にスライドするとさらに情報が見られます

別売品【連動バー】別売品

品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
ELB-480 DXF DWG STEP X_T IGES SAT 3D PDF ¥1,800/本 (¥1,980/本) 180-022-319
ELB-780 DXF DWG STEP X_T IGES SAT 3D PDF ¥2,100/本 (¥2,310/本) 180-022-320
ELB-1080 DXF DWG STEP X_T IGES SAT 3D PDF ¥3,280/本 (¥3,608/本) 180-022-321
ELB-1380 DXF DWG STEP X_T IGES SAT 3D PDF ¥4,020/本 (¥4,422/本) 180-022-322
ELB-1680 DXF DWG STEP X_T IGES SAT 3D PDF ¥4,320/本 (¥4,752/本) 180-026-323

右にスライドするとさらに情報が見られます
