コンプレッション ロッドラッチ システム

コンプレッション機能説明

コンプレッション機能により、ドアやパネルをよりしっかりと締め付けられるインサイド多点密閉システムです。
このロックシステムはコーナー仕様のロッドラッチを組み合わせることで、最大5点のロックポイントを設置できます。
また、高い耐振動性と耐衝撃性も実現します。

特長

●締め込みストロークが4 mmあり、しっかり密閉出来るロッドラッチです。
●スイングハンドルを90度回転させるとカムが65度回り、仮掛状態となります。更に45度回転させると、カムが扉を4 mm締め付けします。
●耐振・耐衝撃規格のDIN EN61373(ドイツ工業規格)に適合しています。
●左右勝手があります。
●推奨ロッド取付トルク5 N・m

別売品

●ステンレス鋼製回転カム

- - -

スガツネはDIRAK(ディラク)社の日本総代理店です。

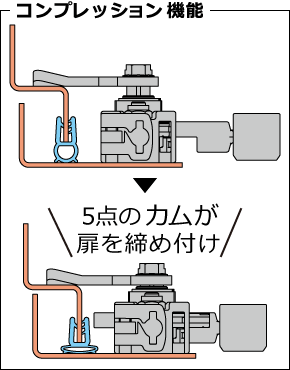

コンプレッション機能 5点のカムが扉を締め付け
  • ダウンロード
  • CAD(2D/3D)
  • 取説(取付・取扱説明書)
  • デジタルカタログを見る
  • 価格・仕様を見る
  • カタログ訂正
  • お問い合せ

仕様表・購入

ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果  4件 / 全4件中 ※絞り込み解除で、他の品番も表示されます。

画像 品番 注文 ¥価格(税抜) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 仕様 左右勝手 注文コード 旧注文コード 新注文コード ¥価格(税込) JANコード
画像
208-9076
¥3,900/ヶ 2本アーム仕様 140-045-515 ¥4,290/ヶ
画像
208-9077
¥3,900/ヶ 2本アーム仕様 140-045-516 ¥4,290/ヶ
画像
208-9078
¥3,100/ヶ 1本アーム仕様 140-045-517 ¥3,410/ヶ
画像
208-9079
¥3,100/ヶ 1本アーム仕様 140-045-518 ¥3,410/ヶ

CADダウンロード

納まり図、軌跡図、加工図など

図面名 2D 3D PDF
取付仕様図(インサイドガスケット仕様)
DXF
DWG
SAT IGES X_T STEP
PDF

本体

絞り込み検索結果  4件 / 全4件中 ※絞り込み解除で、他の品番も表示されます。

品番 2D 3D 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
208-9076
DXF DWG SAT IGES X_T STEP
IES
予備2
予備3
予備4
予備5
¥3,900/ヶ 140-045-515
208-9077
DXF DWG SAT IGES X_T STEP
IES
予備2
予備3
予備4
予備5
¥3,900/ヶ 140-045-516
208-9078
DXF DWG SAT IGES X_T STEP
IES
予備2
予備3
予備4
予備5
¥3,100/ヶ 140-045-517
208-9079
DXF DWG SAT IGES X_T STEP
IES
予備2
予備3
予備4
予備5
¥3,100/ヶ 140-045-518
  • ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

注意

輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。

カタログ訂正・更新ページのご案内

カタログ掲載製品の追加情報や変更点を随時更新しております。
ご選定・ご使用の際、重要な記述のある場合がございますので、ご確認をお願いいたします。
