EXCELOCK

ワンアクションでスマート解錠

カードキーをかざすだけで解錠でき、扉を閉めると自動的に施錠します。ひとつのシステムで最大20ヶ所を同時に解錠できます。

  • 美しさと機能を両立するからショーケースに最適

    鍵穴がないので美しく、ロック部分が目立たないためセキュリティー性も向上します。見た目も機能も重要な、ハイエンド向けショーケースに最適です。

    キー登録・抹消が簡単 管理しやすい電子錠

    キャビネットごとにキー登録できるため、共通キーや個別キーを設定するなど、販売管理の形態に合わせたキー運用が可能です。キーの追加登録・抹消も簡単に行えます。また、専用電子キーのため複製できません。

    • 登録や抹消に、パソコン操作や部品交換は不要です。
    • キーは電池不要です。
  • ロックと受座の組み合わせで色々な扉に対応

    仕様違いの扉でも鍵を統一できます。ガラス扉用の丁番・引戸吊金具はXL-GCシリーズをはじめ、さまざまな弊社製品と組み合わせ可能です。

内部構造を改良し、さらに使いやすくなりました

  • 1
    キー・アンテナユニットの感度向上
  • 2
    解除時の電子音を低減し、静かに解錠
  • 3
    他の無線干渉による誤動作を抑制
  • 4
    ロックユニットのケーブルを分割し、施工性・メンテナンス性向上

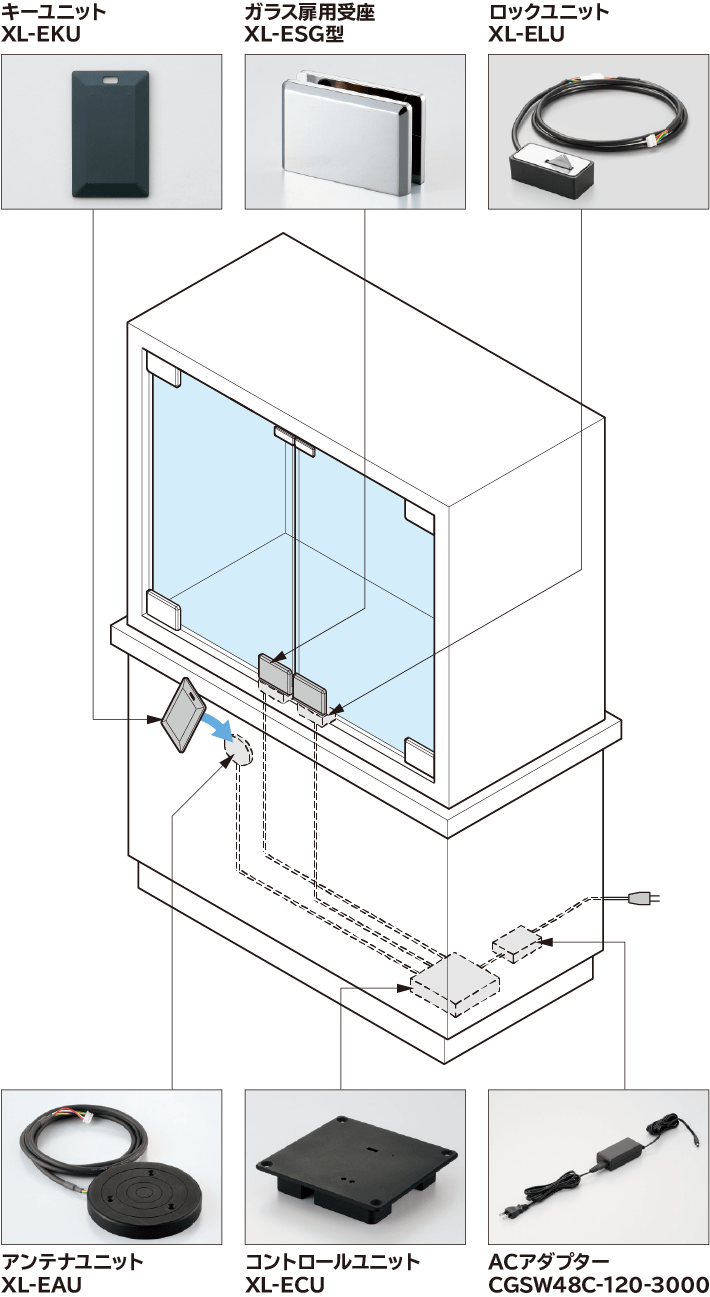

シンプルな部品構成

  • ガラス開き戸、フレームレス、インセット仕様の例
    動作キーと管理キーの説明
    動作キー…
    扉を解錠するキーです。
    管理キー…
    動作キーの登録・抹消をするためのキーです。最初に登録したキーが管理キーになります。
    管理キーで解錠することはできません。
    システム仕様
    交信方式 RF-ID方式 416kHz
    駆動方式 モーター駆動
    電源 ACアダプター(DC12V 3A)
    使用温度 0℃〜40℃
    感知距離 0〜30mm
    電気的
    特性
    待機電流 20mA(施錠状態)
    動作電流 500mA以下(ロックユニット4ヶ使用)
    電子キー最大登録数 動作キー30枚+管理キー2枚

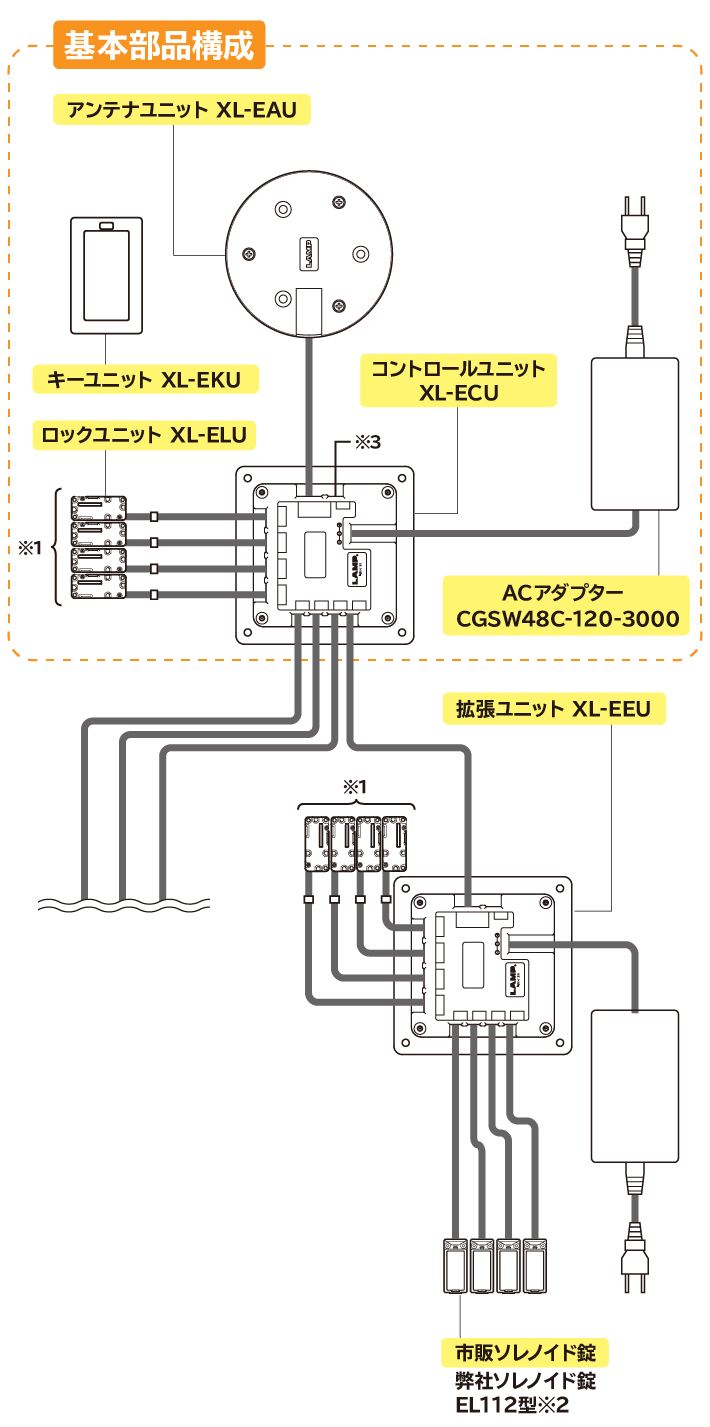

接続例

  • ※1:
    扉仕様に合わせて受座をお選びください(ロックユニット1ヶにつき、受座1ヶ)。
    ※2:
    専用コネクターが必要です。市販ソノレイド錠との組み合わせも可能です。
    ※3:
    ブザーやパイロットランプなどの市販部品と組み合わせることができます。
    詳細は弊社営業担当者までお問合せください。

    コントロールユニット1つにつき接続可能な拡張ユニット・錠の数
    コントロールユニット使用数 拡張ユニット
    使用数
    ロックユニット
    使用可能数
    ソレノイド錠
    使用可能数
    1 0 4 4
    1 8
    7
    2 12 10
    3 16 13
    4 20 16
