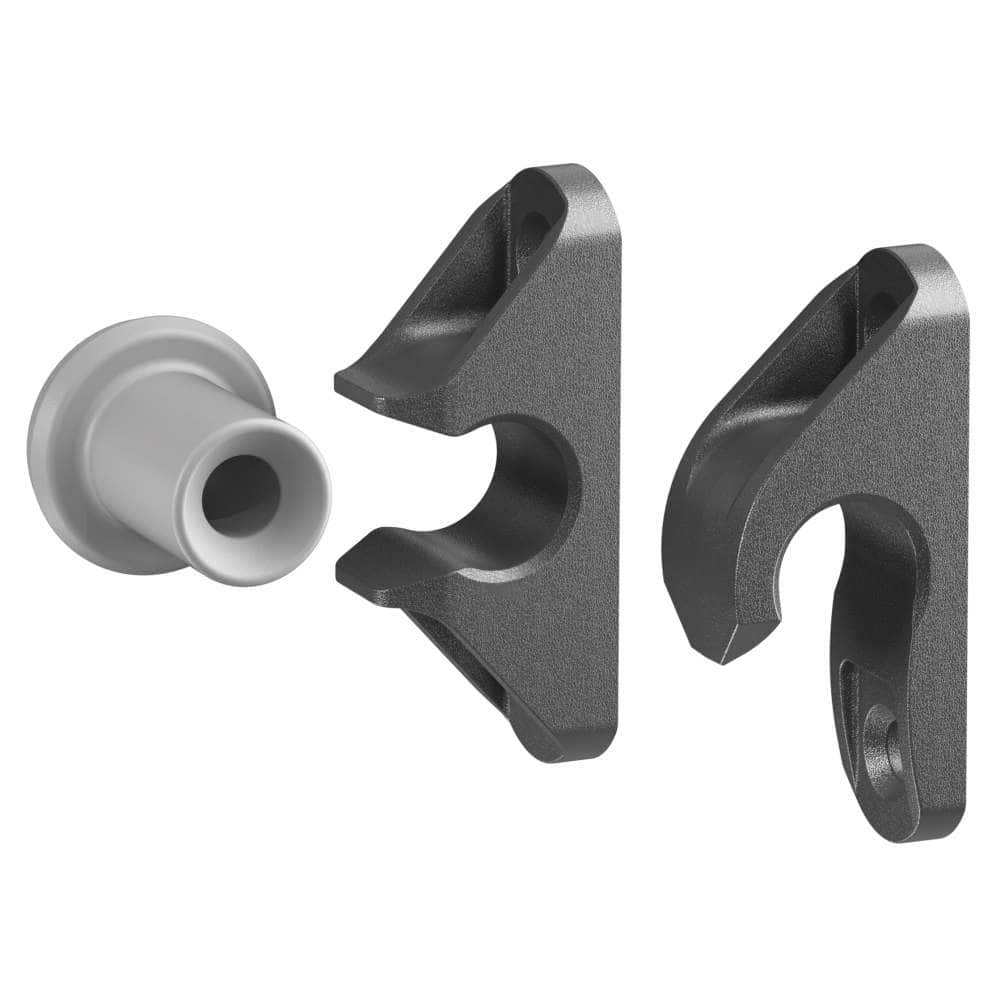

ボタンフィックス

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

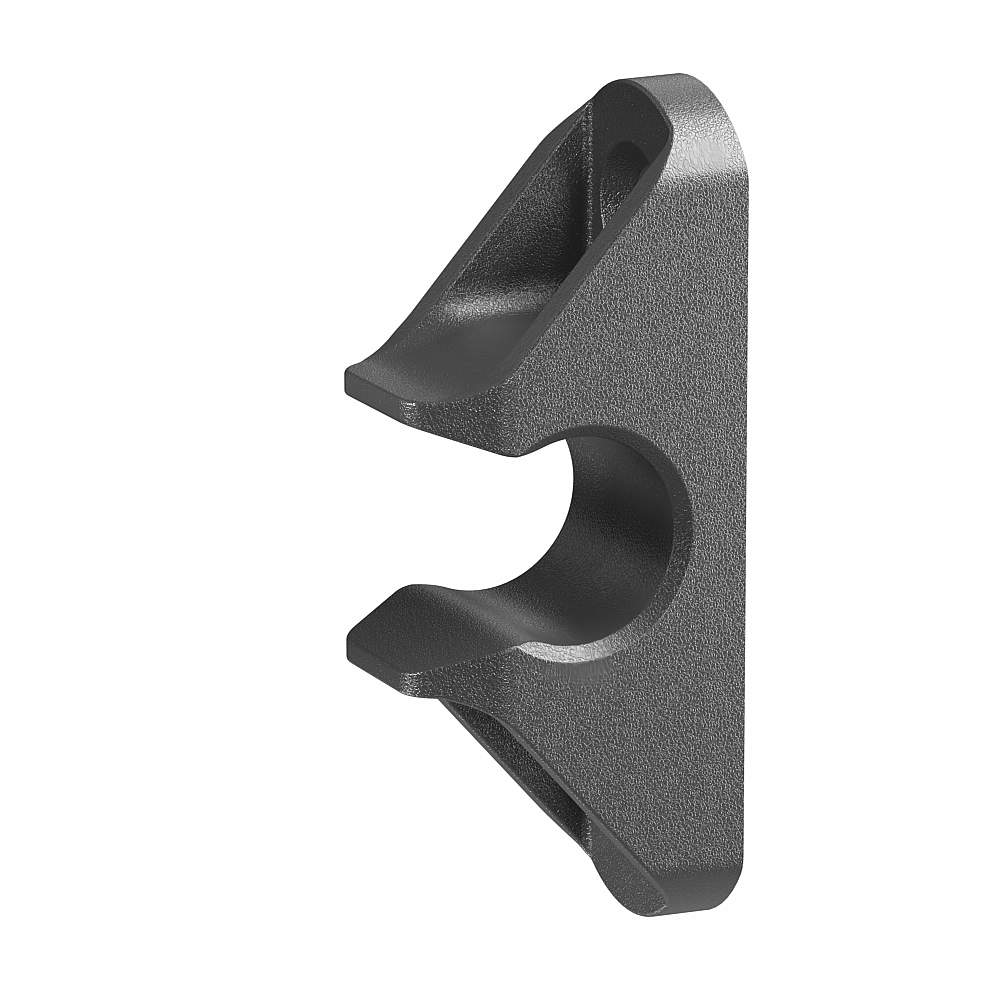

本体メスクリップ

●オスクリップと組み合わせて使います。

[仕様]

●適応最小パネル厚：12mm

[推奨ねじ]

●皿小ねじ呼び4

絞り込み検索結果

2件

／2件中

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	引張荷重kgf	引張荷重N	せん断方向の荷重kgf	せん断方向の強度荷重N	仕様	材料	注文コード	旧注文コード	新注文コード	JANコード
171-040-1 品番 171-040-1 3Dビュー	171-040-1	カート	￥190/ヶ (￥209/ヶ)	ログイン後 表示	−	−		−	−	−	−	−	60	588	Push-on	ポリアセタール（POM）	120-062-294	−	−	4510932238151
171-040-2 品番 171-040-2 3Dビュー	171-040-2	カート	￥190/ヶ (￥209/ヶ)	ログイン後 表示	−	−		−	−	−	20	196	120	1177	Drop-down	ポリアミド（PA)	120-062-295	−	−	4510932238168

右にスライドするとさらに情報が見られます

※ボタンフィックスシリーズは4ヶあたりの荷重を示しています。

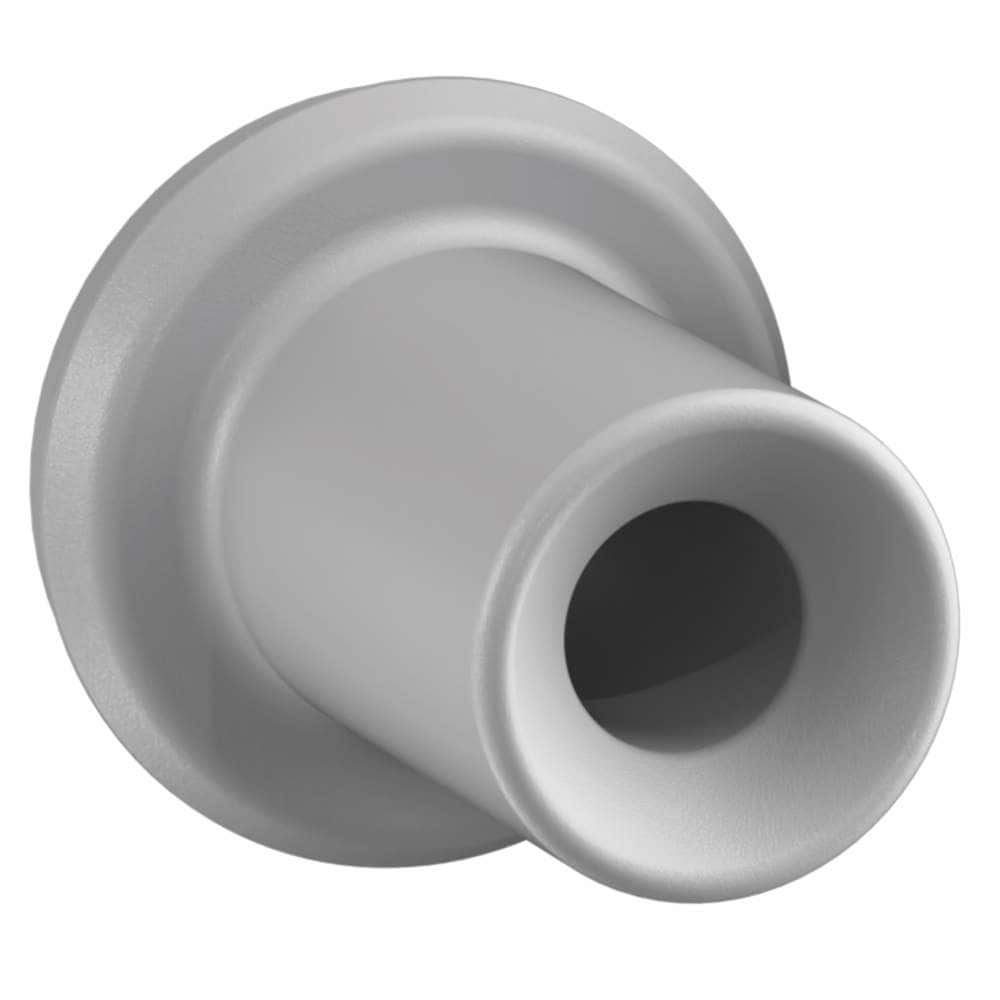

本体オスクリップ

●メスクリップと組み合わせて使います。

[仕様]

●適応最小板厚：18mm

[推奨ねじ]

●皿小ねじ呼び5

絞り込み検索結果

1件

／1件中

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	引張荷重kgf	引張荷重N	せん断方向の荷重kgf	せん断方向の強度荷重N	材料	注文コード	旧注文コード	新注文コード	JANコード
171-041-3 品番 171-041-3 3Dビュー	171-041-3	カート	￥120/ヶ (￥132/ヶ)	ログイン後 表示	−	−		−	−	−	20	196	120	1177	ポリアミド（PA)	120-062-296	−	−	4510932238175

右にスライドするとさらに情報が見られます

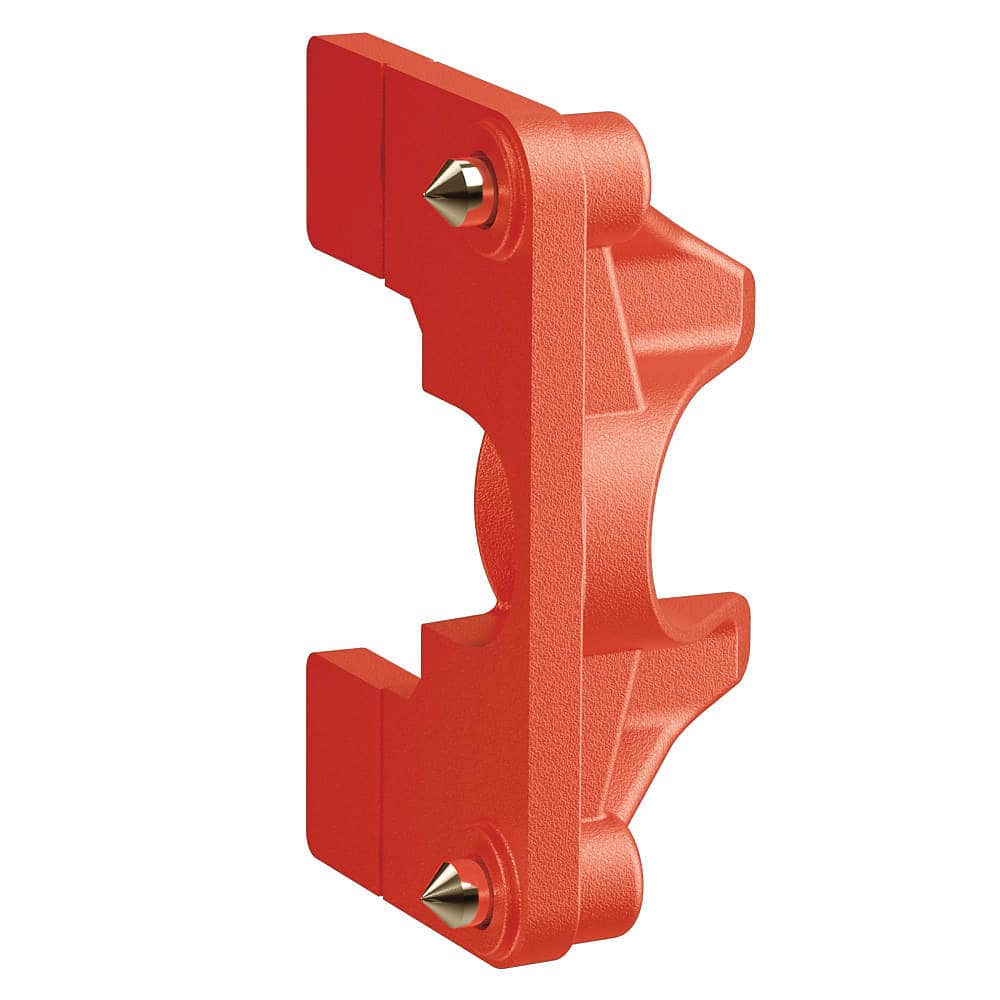

オプション治具

●オスメスクリップ兼用の治具です。

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	材料	注文コード	旧注文コード	新注文コード	JANコード
171-041-1 品番 171-041-1 3Dビュー	171-041-1	カート	￥830/ヶ (￥913/ヶ)	ログイン後 表示	−	−		−	−	−	ポリアミド（PA)	120-062-297	−	−	4510932238182

右にスライドするとさらに情報が見られます

ご注意

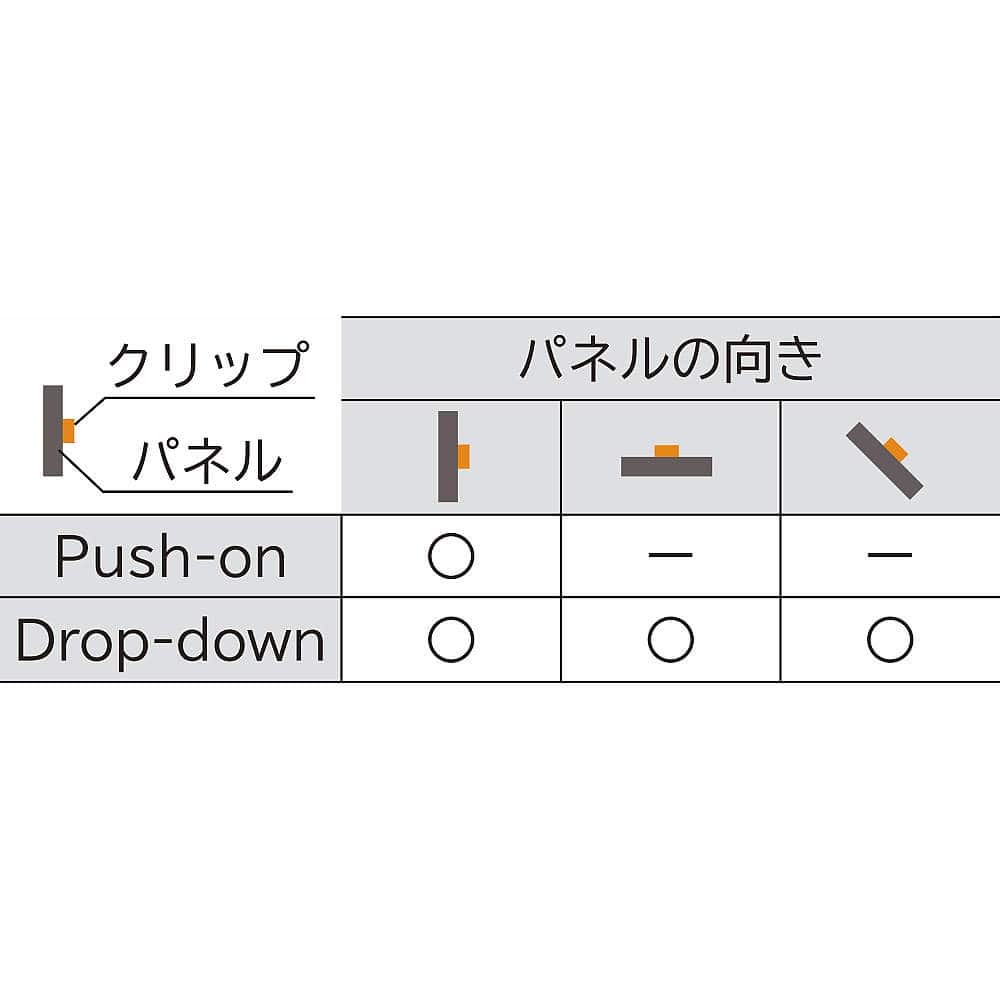

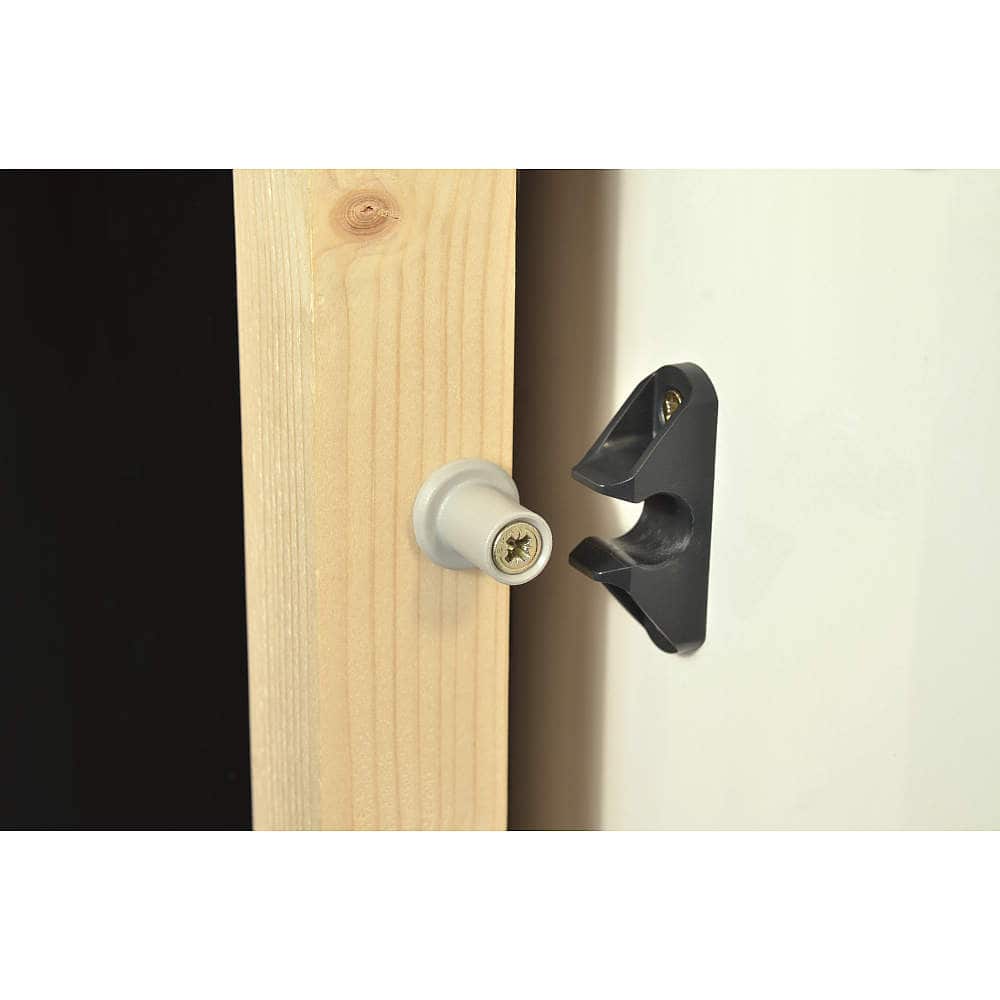

●Push-onタイプは天井など引抜荷重がかかる用途で使用しないでください。

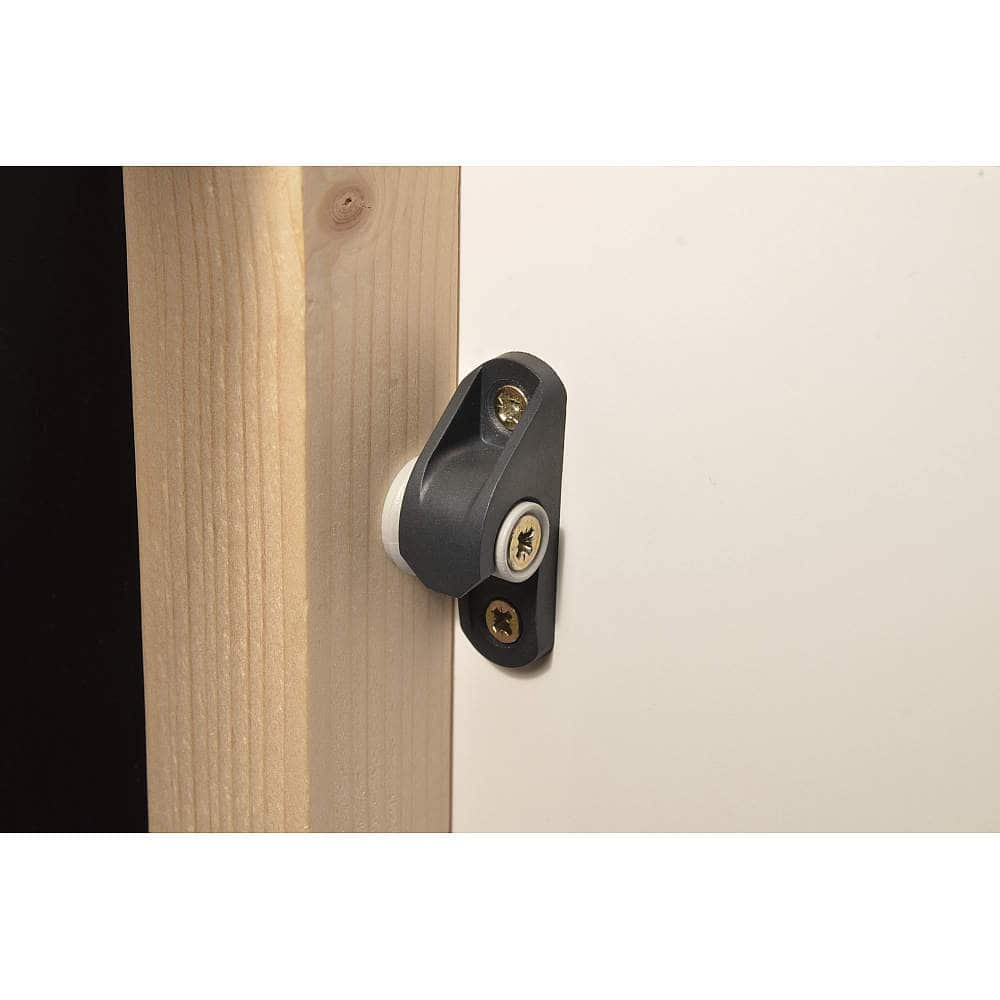

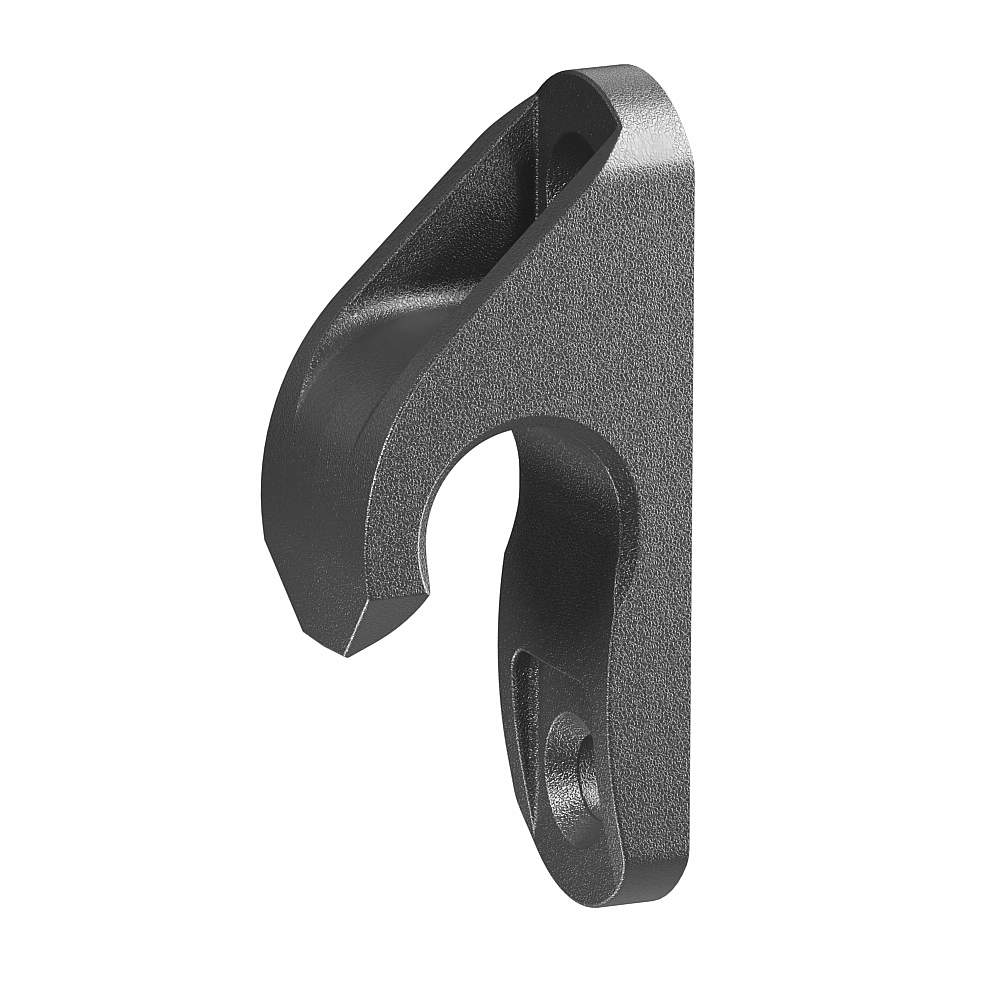

●Drop-downタイプは取付時、上方15mmのスペースを確保してください。
●クリップの取付位置出しは必ず治具を使用し、現物合わせで行ってください。
●クリップの結合部にはわずかな遊びがあるため、まったく動かないような固定はできません。
●施工前に試作などで検証を行い、取付側の強度や固定の度合いをご確認ください。

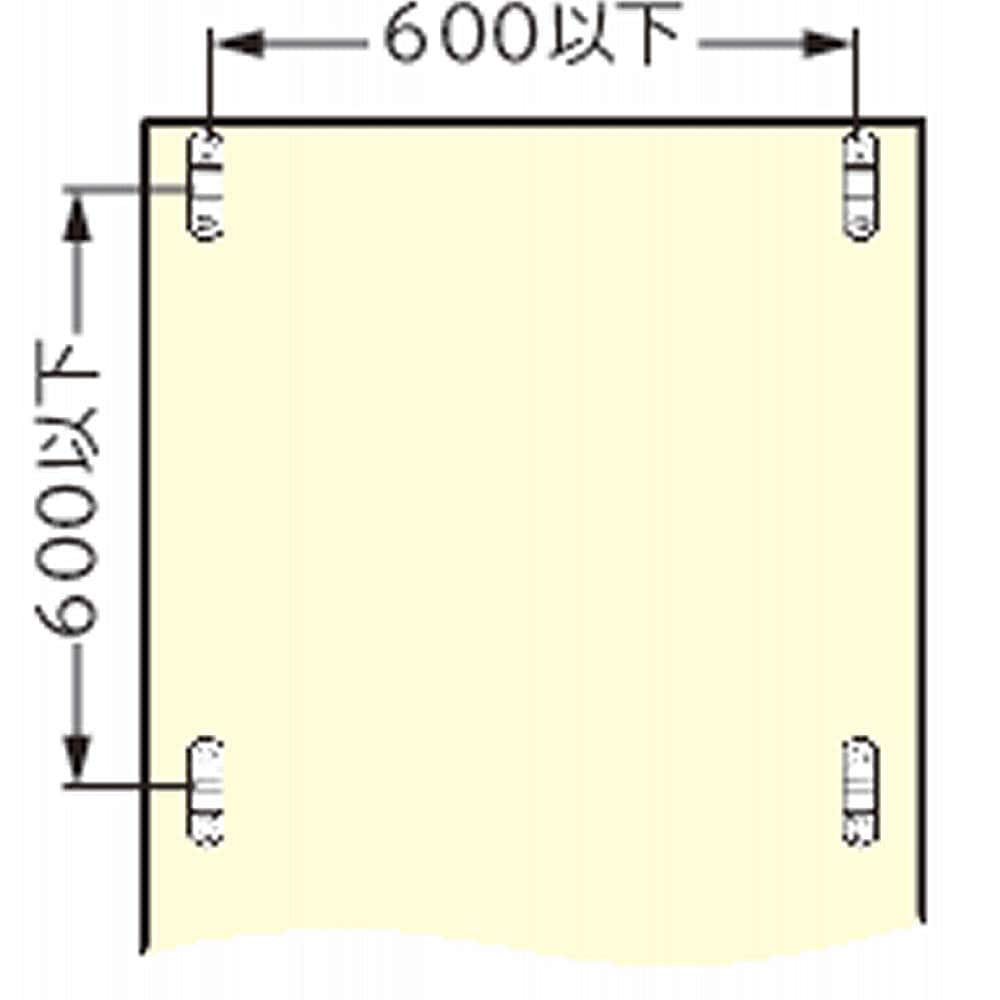

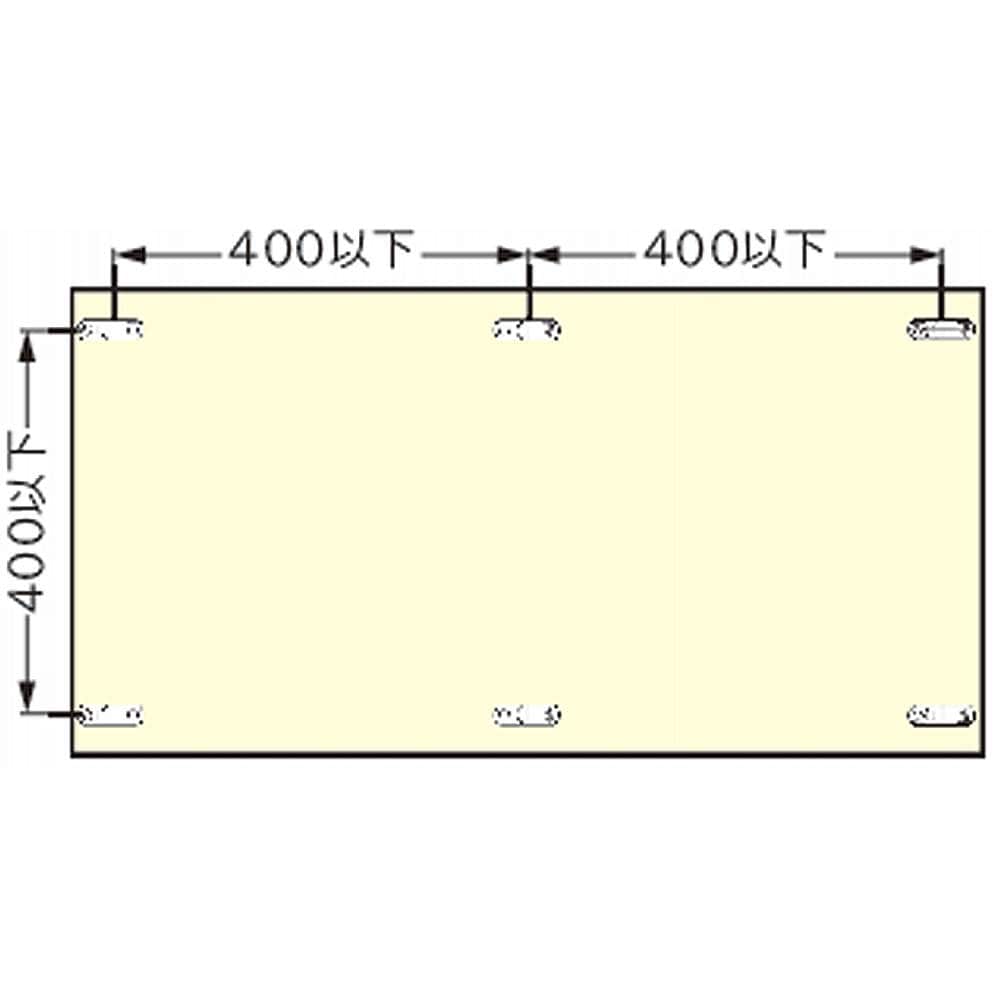

●取付ピッチに関しては取付寸法例を参考にしてください。

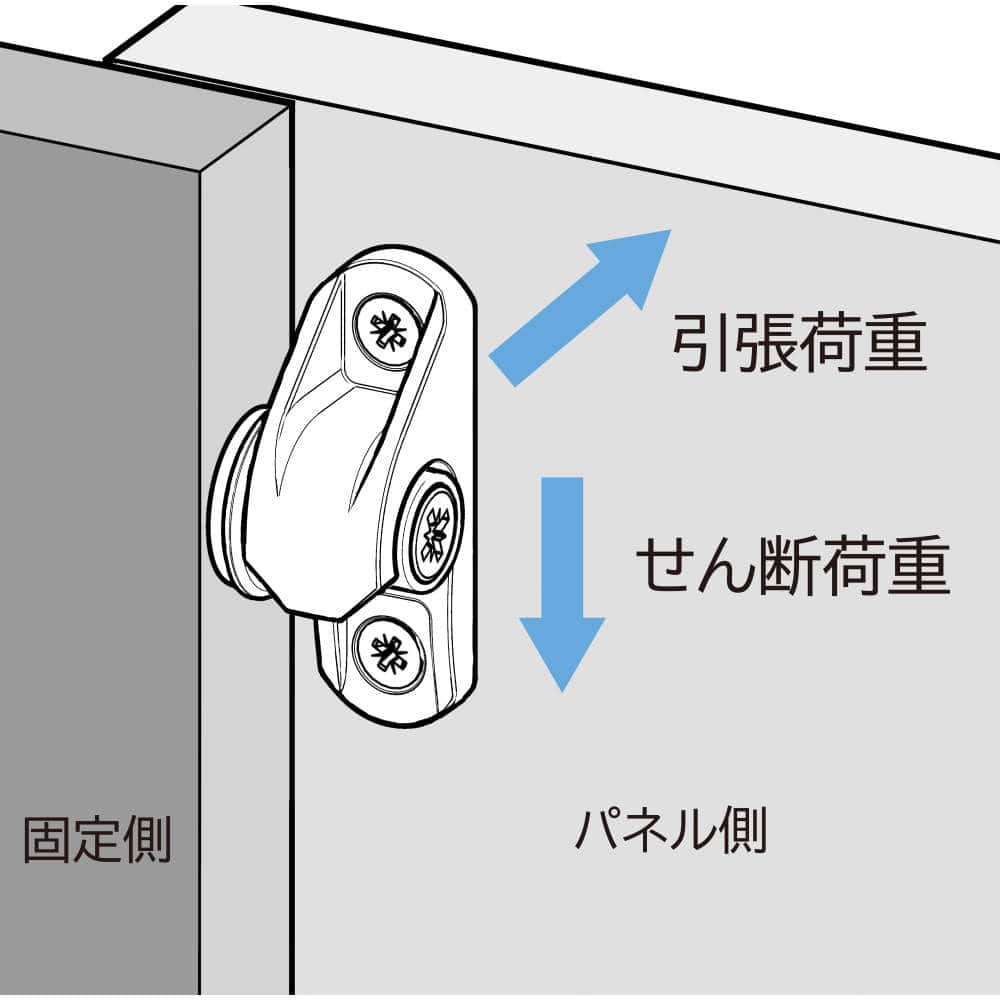

●本製品のせん断荷重は、パネル単体の重量に基づくものです。パネルに棚やキャビネット等を載せる場合、せん断荷重は変動します。
●強力な溶剤や洗浄剤との接触を避けてください。
●天井や大型パネルなどに取り付ける場合は安全コードやチェーンの併用（お客様ご用意）をおすすめします。
