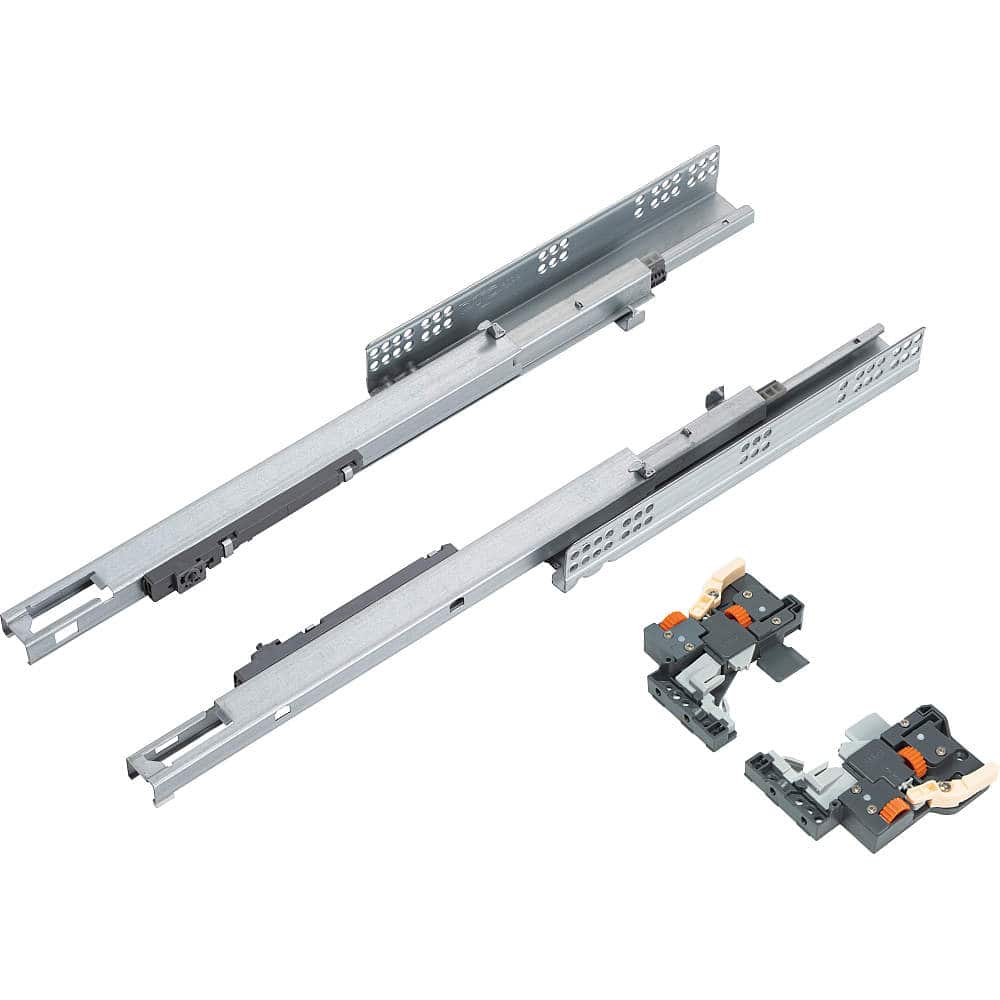

アンダーマウント型レール
2025
プッシュオープン機構付 底付けタイプ
●3段引のスライドレールです。

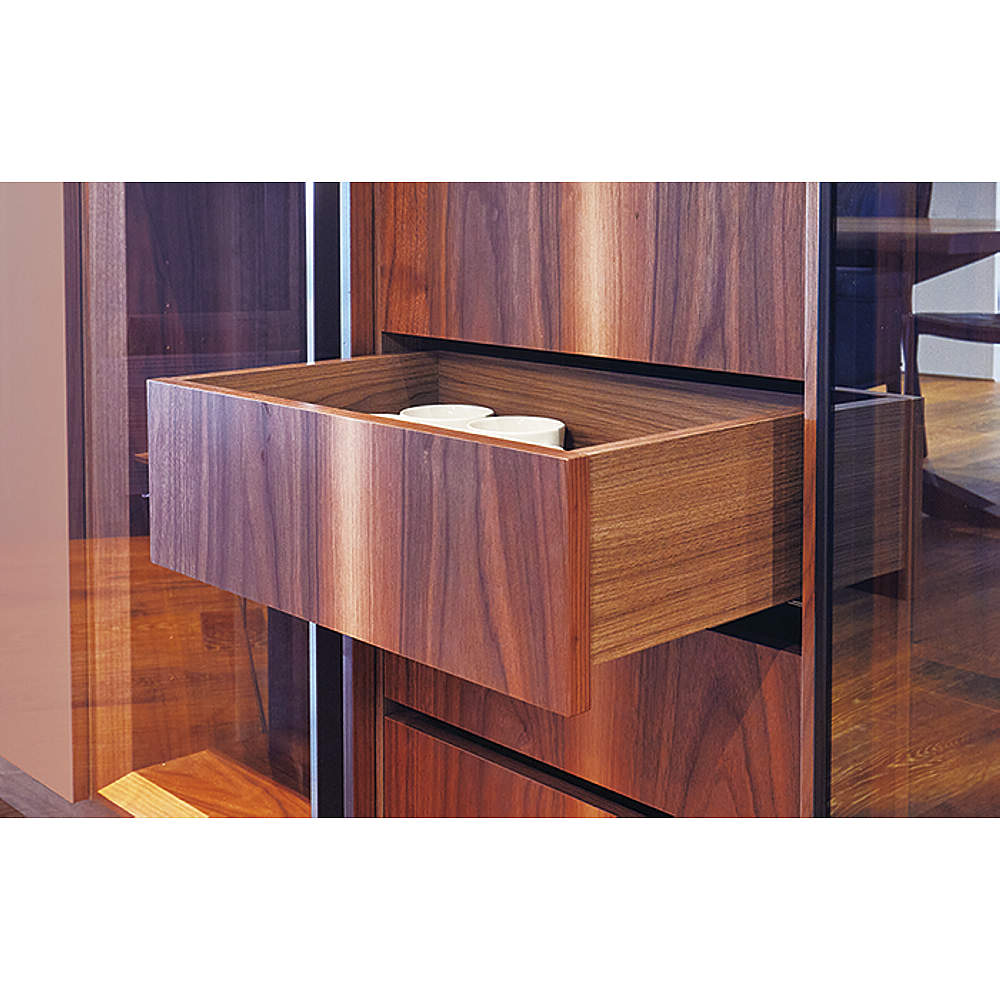

●スライドレールが外側から見えないため、キャビネットなどのデザイン性を損ないません。
●前板を押すだけで引き出しが開きます。そのためハンドルやつまみが不要で、フラットなデザインのキャビネットに仕上がります。
●脱着レバー操作で引き出しの取り外しができます。
●三次元調整機能付です。ダイヤル操作で引き出しの位置を上へ2.5mm、前へ3mm、左右±1.5mmの範囲で調整できます。
●スライドレールが外側から見えないため、キャビネットなどのデザイン性を損ないません。
●前板を押すだけで引き出しが開きます。そのためハンドルやつまみが不要で、フラットなデザインのキャビネットに仕上がります。
●脱着レバー操作で引き出しの取り外しができます。
●三次元調整機能付です。ダイヤル操作で引き出しの位置を上へ2.5mm、前へ3mm、左右±1.5mmの範囲で調整できます。
- プッシュオープン
レールの脱着ができます
- 付属品
- ●シンクロバー
- 推奨ねじ
- ●十字穴付皿タッピンねじ 呼び4
- #キーワード
- #アンダーマウントレール
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
- レビュー・口コミ
9件
／9件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
9件
9件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 取説
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
9件
／9件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 引き出し奥行 | 移動距離 | 耐荷重kgf/ペア | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

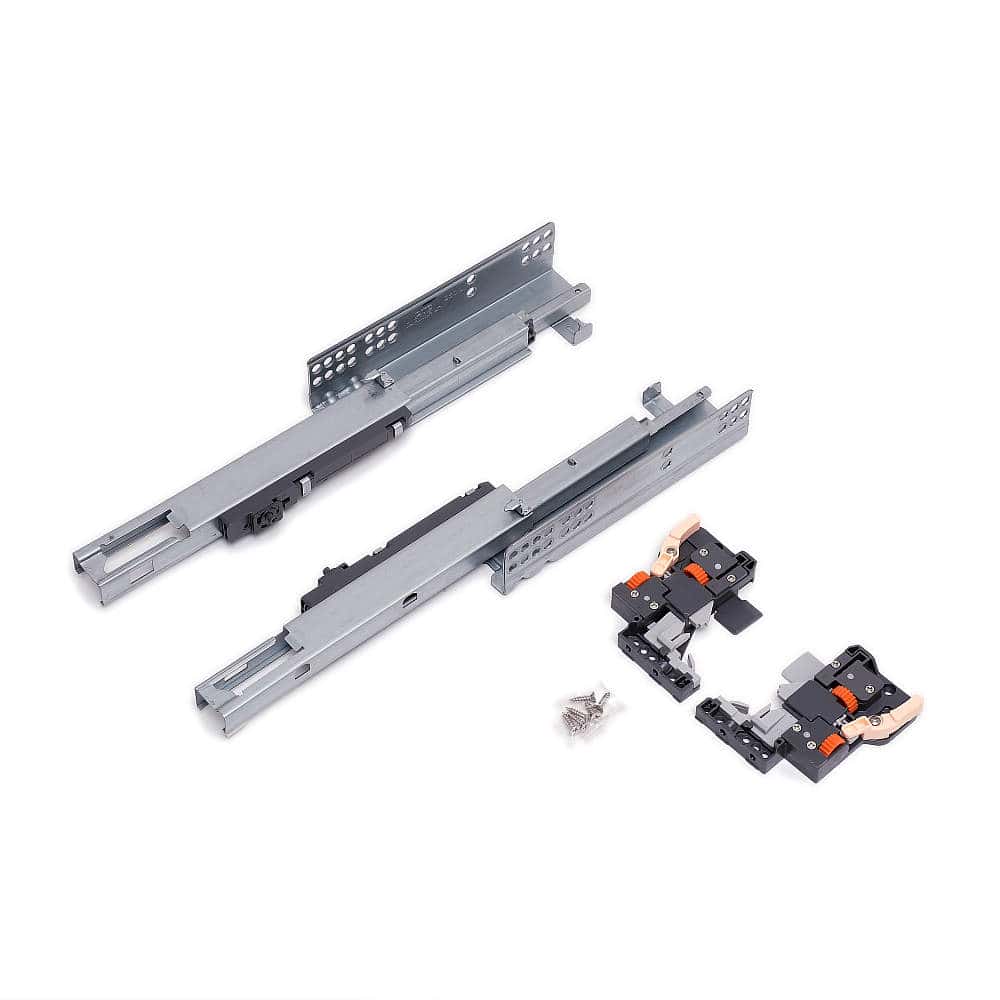

 2025-250
品番
3Dビュー
|
2025-250 |
カート
|
￥4,860/セット
(￥5,346/セット)
|
お問い合わせください | − | − |  |
− | − | − | 底付（アンダーマウント） | 240 | 210 | 40 | 190-059-760 | − | − | − |
|

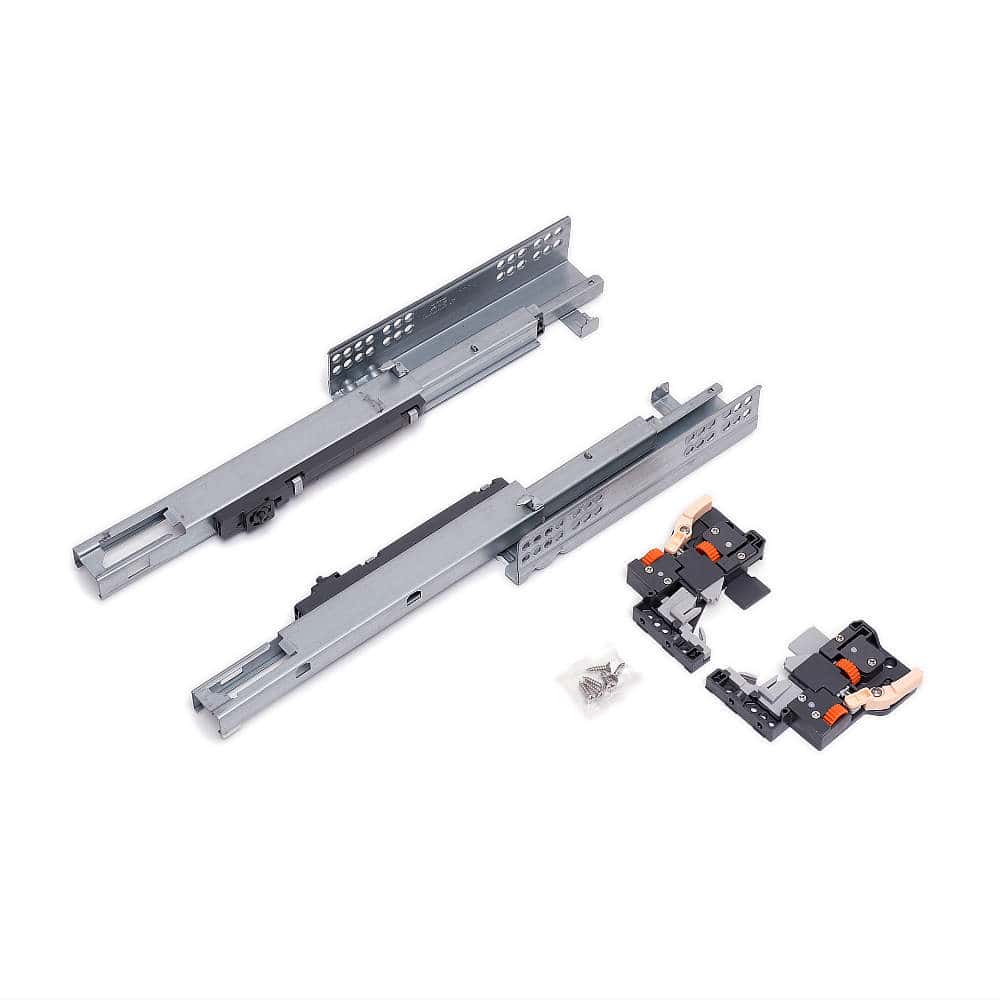

2025-270
品番
3Dビュー
|
2025-270 |
カート
|
￥4,860/セット
(￥5,346/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 260 | 230 | 40 | 190-059-761 | − | − | − |
|

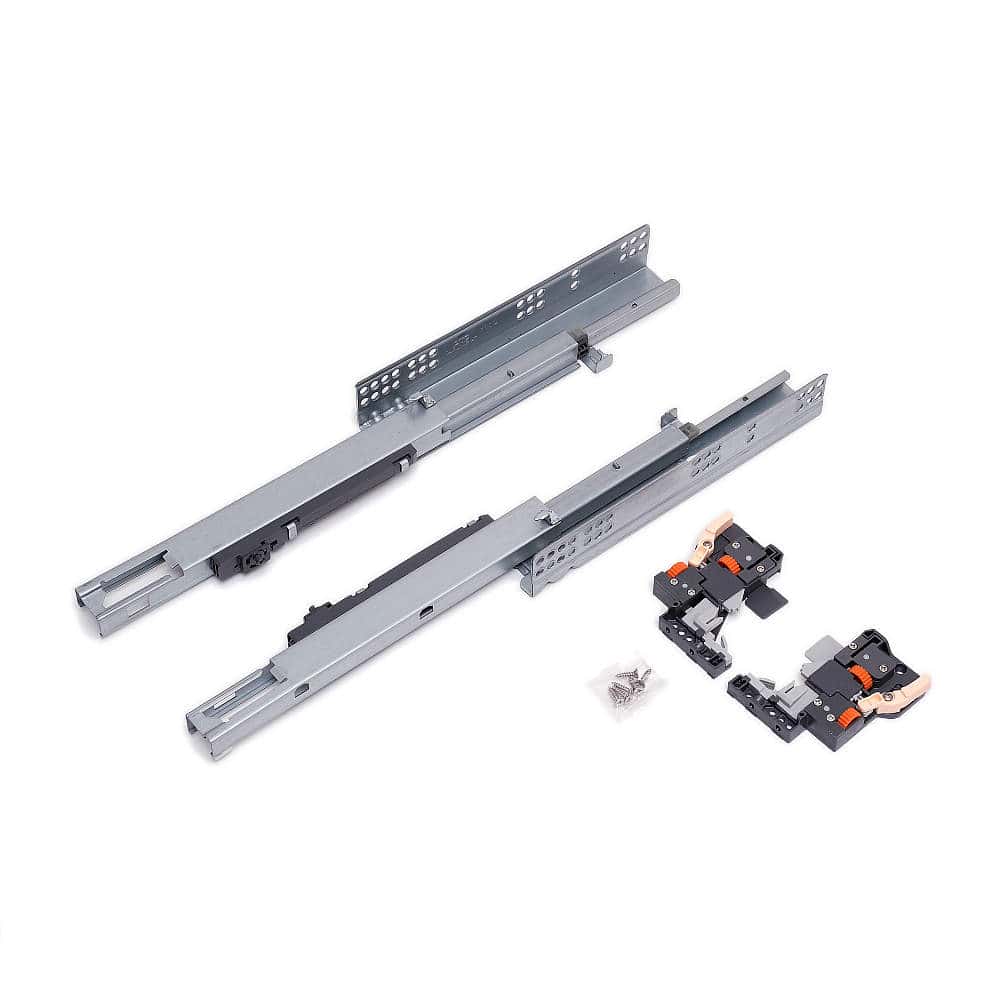

2025-300
品番
3Dビュー
|
2025-300 |
カート
|
￥5,060/セット
(￥5,566/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 290 | 260 | 40 | 190-059-762 | − | − | − |
|

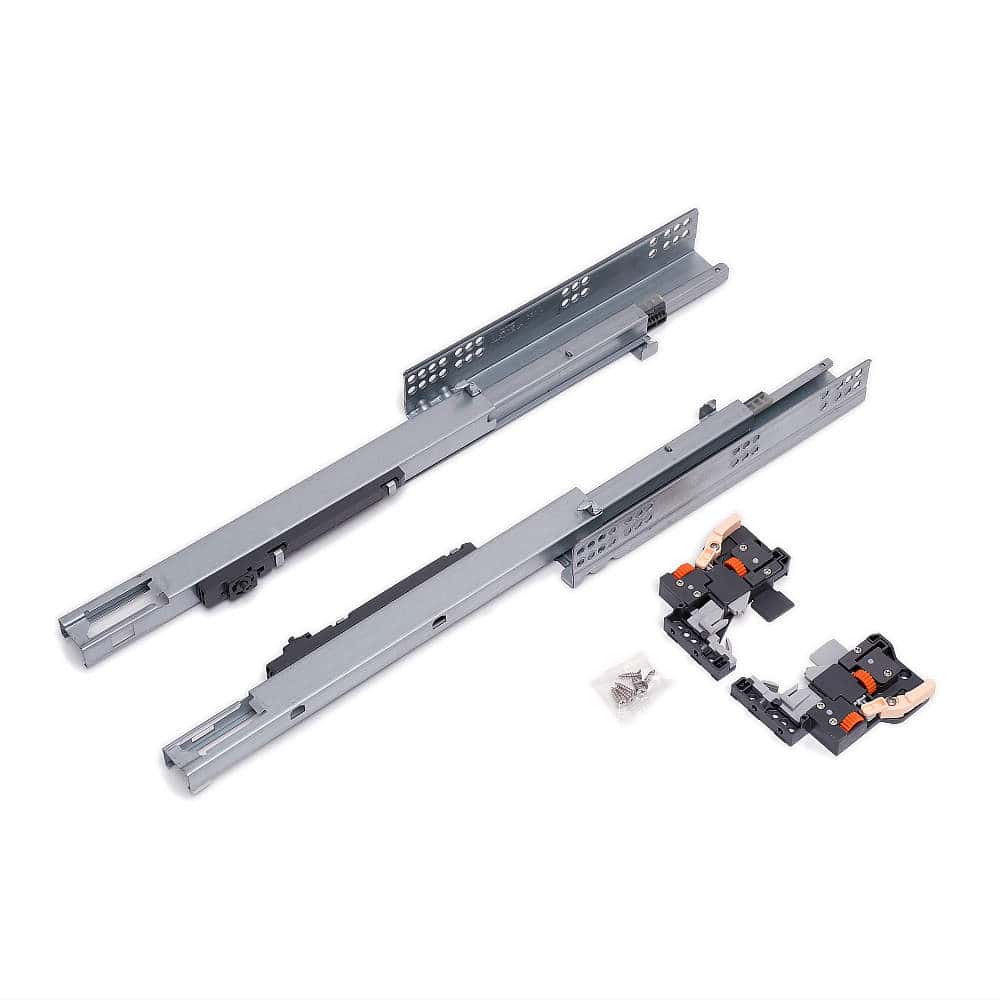

2025-350
品番
3Dビュー
|
2025-350 |
カート
|
￥5,260/セット
(￥5,786/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 340 | 310 | 40 | 190-059-763 | − | − | − |
|

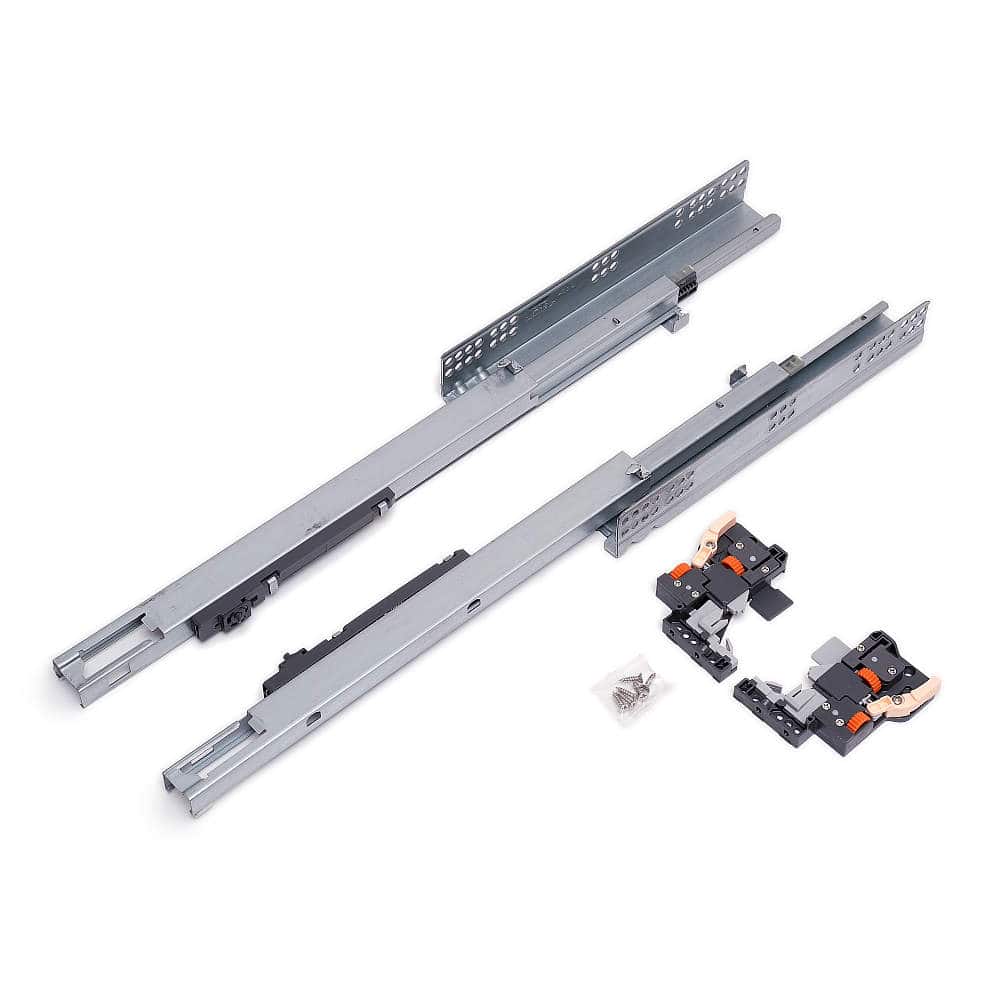

2025-400
品番
3Dビュー
|
2025-400 |
カート
|
￥5,460/セット
(￥6,006/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 390 | 360 | 40 | 190-059-764 | − | − | − |
|

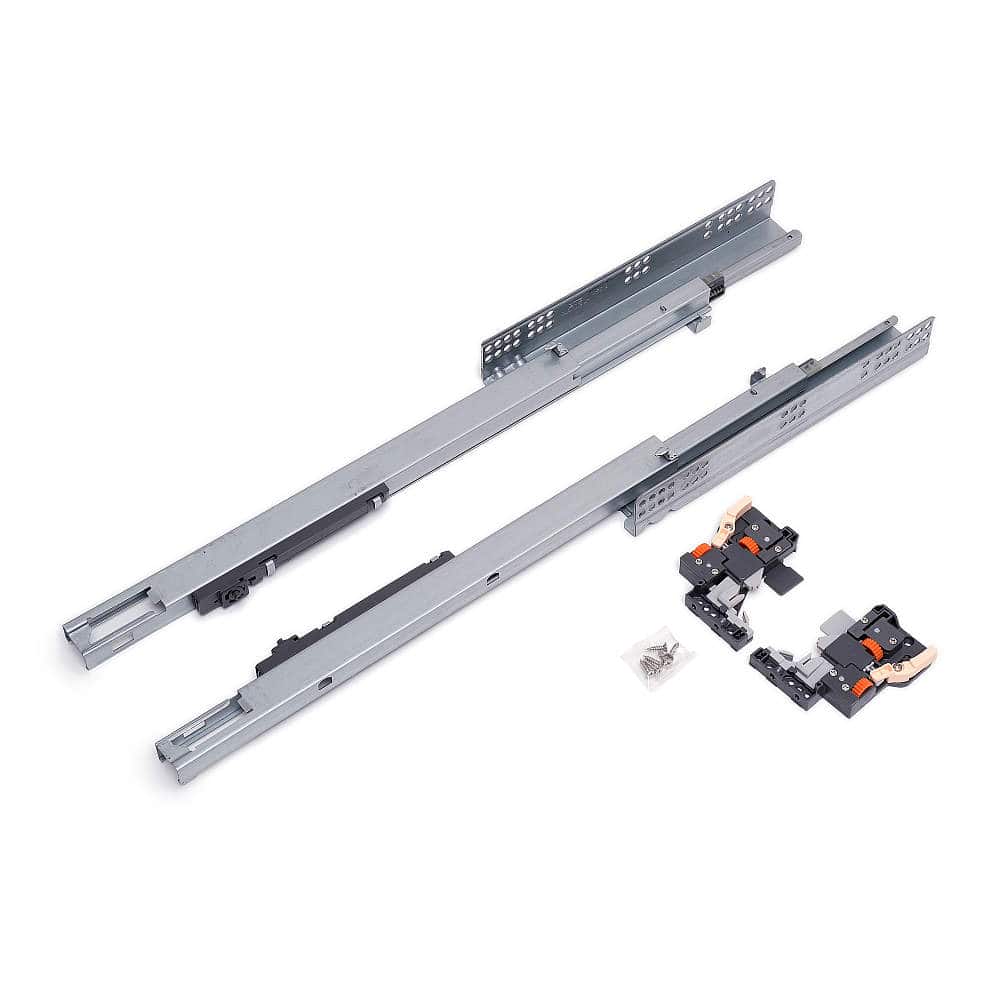

2025-450
品番
3Dビュー
|
2025-450 |
カート
|
￥5,660/セット
(￥6,226/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 440 | 410 | 40 | 190-059-765 | − | − | − |
|

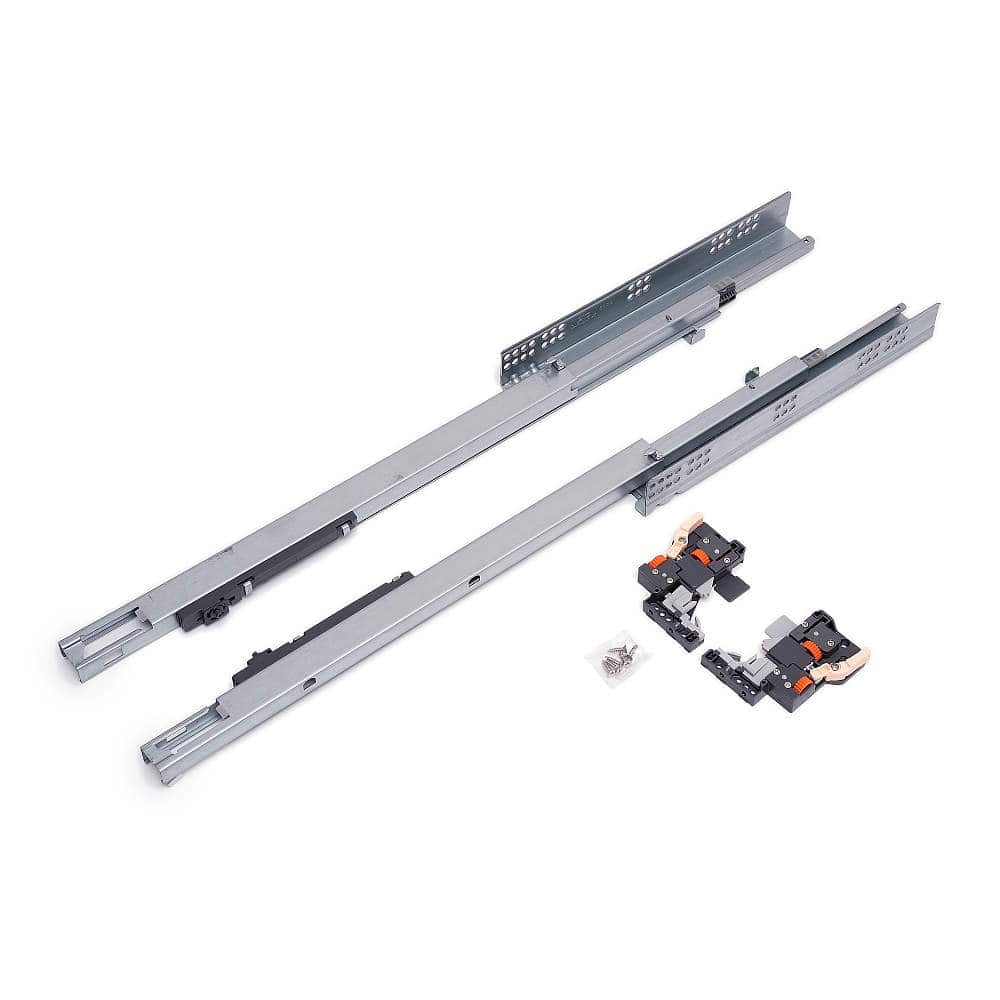

2025-500
品番
3Dビュー
|
2025-500 |
カート
|
￥5,860/セット
(￥6,446/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 490 | 460 | 40 | 190-059-766 | − | − | − |
|

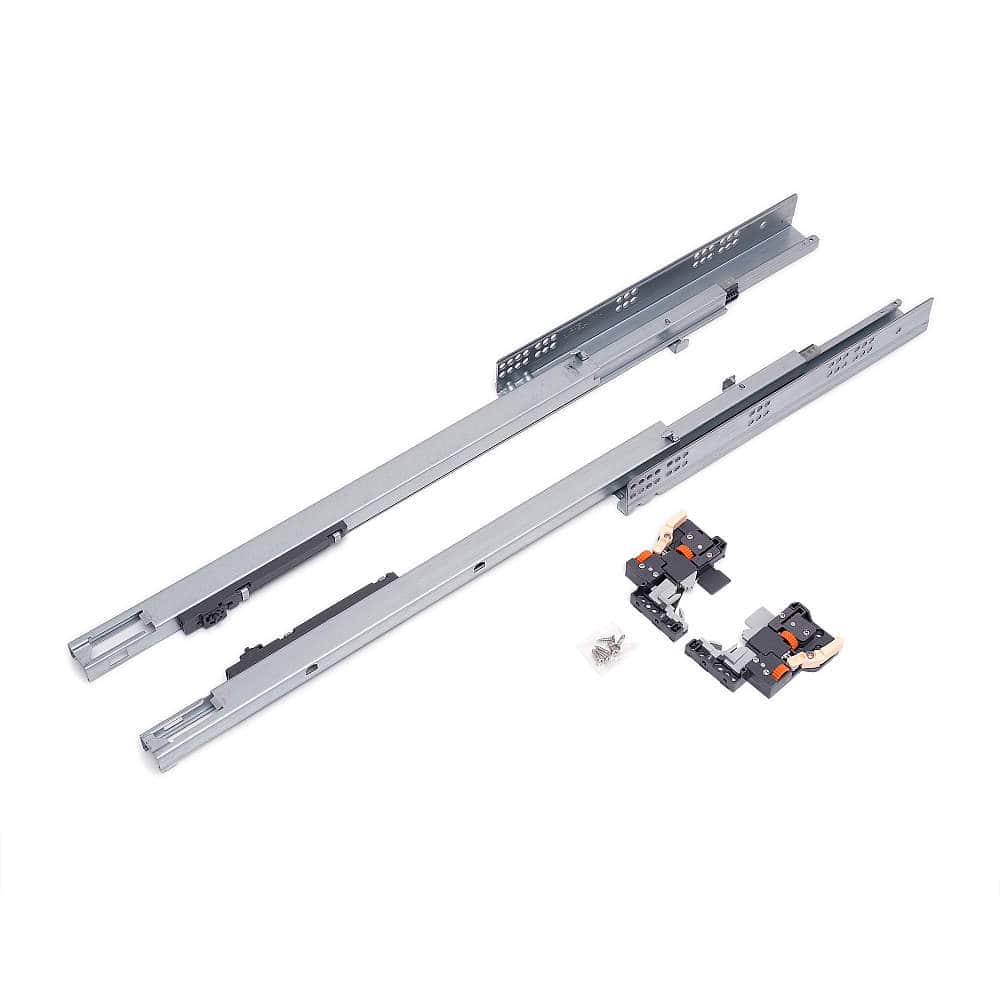

2025-550
品番
3Dビュー
|
2025-550 |
カート
|
￥5,960/セット
(￥6,556/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 540 | 510 | 40 | 190-059-767 | − | − | − |
|

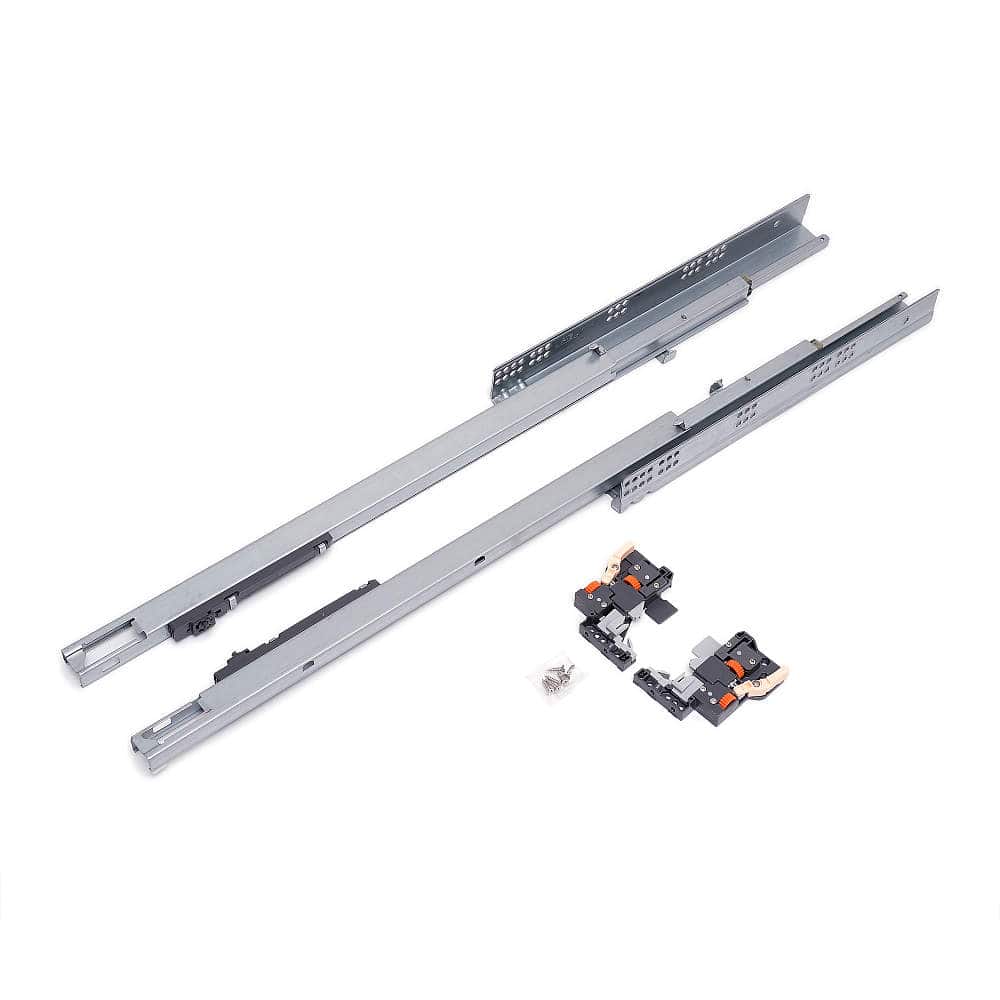

2025-600
品番
3Dビュー
|
2025-600 |
カート
|
￥6,060/セット
(￥6,666/セット)
|
お問い合わせください | − | − | |
− | − | − | 底付（アンダーマウント） | 590 | 560 | 40 | 190-059-768 | − | − | − |
右にスライドするとさらに情報が見られます
本品は1セット（2本）単位での販売です。ご注文数「1」で1セットです。
ご注意
●取扱い上のご注意を必ずご確認ください。
●プッシュオープン機構は前板中央部分を押して操作してください。
●前板が大きすぎると誤作動をする恐れがあります。現物にてご確認ください。
