HAWA

フラット引戸 フロンティーノ

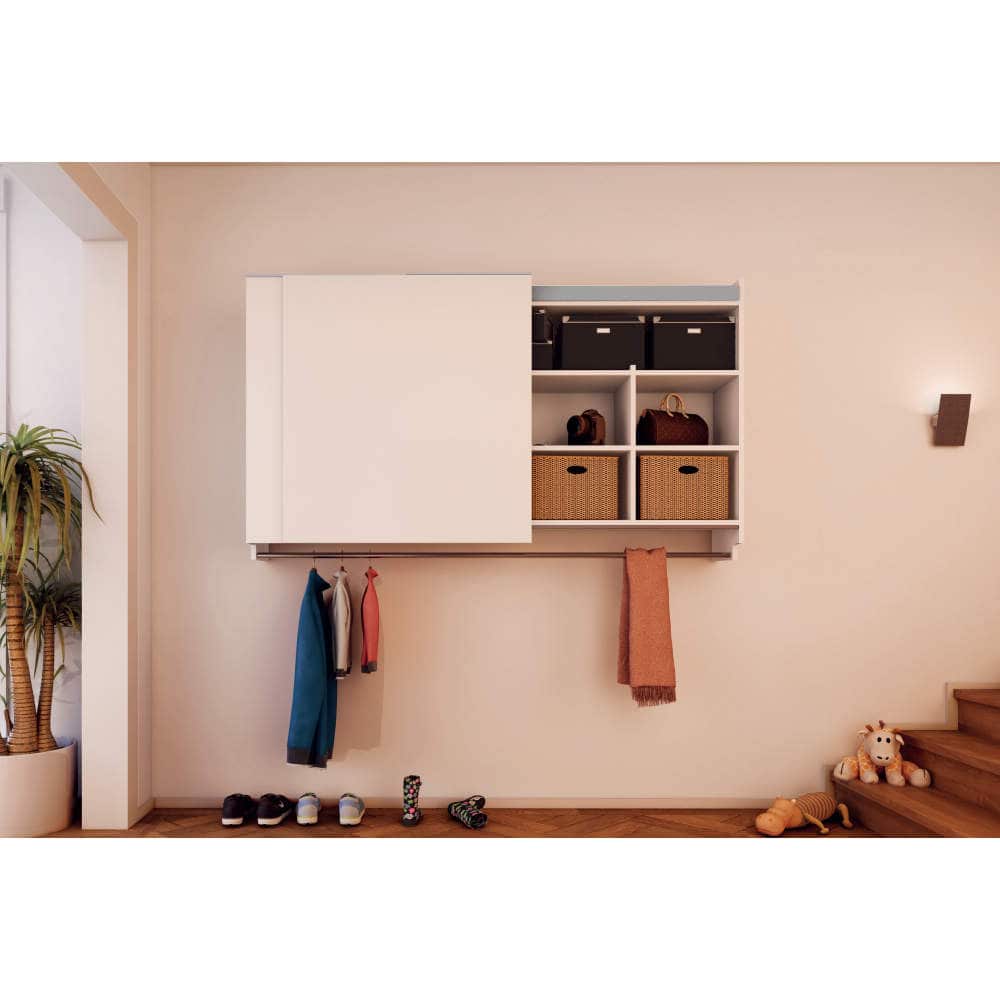

20H-FS 床置き・吊戸棚兼用タイプ
  • ナイス
  • 上吊り
  • 下荷重
  • かぶせ
  • ソフトクロージング

特長

フラットに美しく納まる。引き残しがないため、引出しが設置可能。

●全開時に引き残しがなく、キャビネット内に引出しを設置できます。
●扉はどの位置で操作してもスムーズに開閉できるため、ハンドルの位置を自由に設定できます。
●レールユニットをキャビネットに直付けできるため、掘り込み加工は不要です。
●扉を上下・左右・前後へ調整できます。
●部品点数が少なく注文・施工が簡単になりました。
●注意などの詳細はデジタルカタログをご覧ください。

仕様

●キャビネット外幅:1200〜 2400mm
●扉幅:1200mm以下
●扉高さ:1000mm以下
●扉厚:19〜25mm
●扉質量:20kg以下(扉1枚当り)

その他

※EKU社はHawa Sliding Solutionsに社名が変更になりました。

- - -

スガツネはHawa Sliding Solutions(ハワスライディングソリューションズ)社の正規代理店です。

  • ダウンロード
  • CAD(2D/3D)
  • 取説(取付・取扱説明書)
  • デジタルカタログを見る
  • 価格・仕様を見る
  • カタログ訂正
  • お問い合せ

※取説動画・施工例動画がある場合は、下の「取説」項目に表示します

仕様表・購入

ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。

部品セット扉2枚当り

絞り込み検索結果  6件 / 全6件中 ※絞り込み解除で、他の品番も表示されます。

画像 品番 注文 ¥価格(税抜) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード ¥価格(税込) JANコード
画像
53-3390-071
¥154,000/セット キャビネット外幅1200〜 1399mm 250-036-213 ¥169,400/セット
画像
53-3390-072
¥157,000/セット キャビネット外幅1400〜 1599mm 250-036-214 ¥172,700/セット
画像
53-3390-073
¥159,000/セット キャビネット外幅1600〜 1799mm 250-036-215 ¥174,900/セット
画像
53-3390-074
¥167,000/セット キャビネット外幅1800〜 1999mm 250-036-216 ¥183,700/セット
画像
53-3390-075
¥170,000/セット キャビネット外幅2000〜 2199mm 250-036-217 ¥187,000/セット
画像
53-3390-076
¥172,000/セット キャビネット外幅2200〜 2400mm 250-036-218 ¥189,200/セット

CADダウンロード

納まり図、軌跡図、加工図など

図面名 2D 3D PDF
取付仕様図
DXF DWG
SAT
IGES
X_T
STEP
PDF

部品セット扉2枚当り

絞り込み検索結果  6件 / 全6件中 ※絞り込み解除で、他の品番も表示されます。

品番 2D 3D 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
53-3390-071
DXF
DWG
SAT
IGES
X_T
STEP
IES
予備2
予備3
予備4
予備5
¥154,000/セット 250-036-213
53-3390-072
DXF
DWG
SAT
IGES
X_T
STEP
IES
予備2
予備3
予備4
予備5
¥157,000/セット 250-036-214
53-3390-073
DXF
DWG
SAT
IGES
X_T
STEP
IES
予備2
予備3
予備4
予備5
¥159,000/セット 250-036-215
53-3390-074
DXF
DWG
SAT
IGES
X_T
STEP
IES
予備2
予備3
予備4
予備5
¥167,000/セット 250-036-216
53-3390-075
DXF
DWG
SAT
IGES
X_T
STEP
IES
予備2
予備3
予備4
予備5
¥170,000/セット 250-036-217
53-3390-076
DXF
DWG
SAT
IGES
X_T
STEP
IES
予備2
予備3
予備4
予備5
¥172,000/セット 250-036-218
  • ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

取説

取付説明書(フロンティーノ20H-FS 床置きタイプ) 0992_7_frontino20h_fs_yuka.pdf(2227.10KB)
取付説明書(フロンティーノ20H-FS 吊戸棚タイプ) 0990_4_frontino20h_fs.pdf(2644.43KB)

注意

輸入品のため、製品改良などにより予告なく寸法や材料の仕様変更を行う場合があります。念のため、現品にてご確認ください。
