※ 発熱機器を隠す場合、必ず所轄消防署の確認許可をお受けください。垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

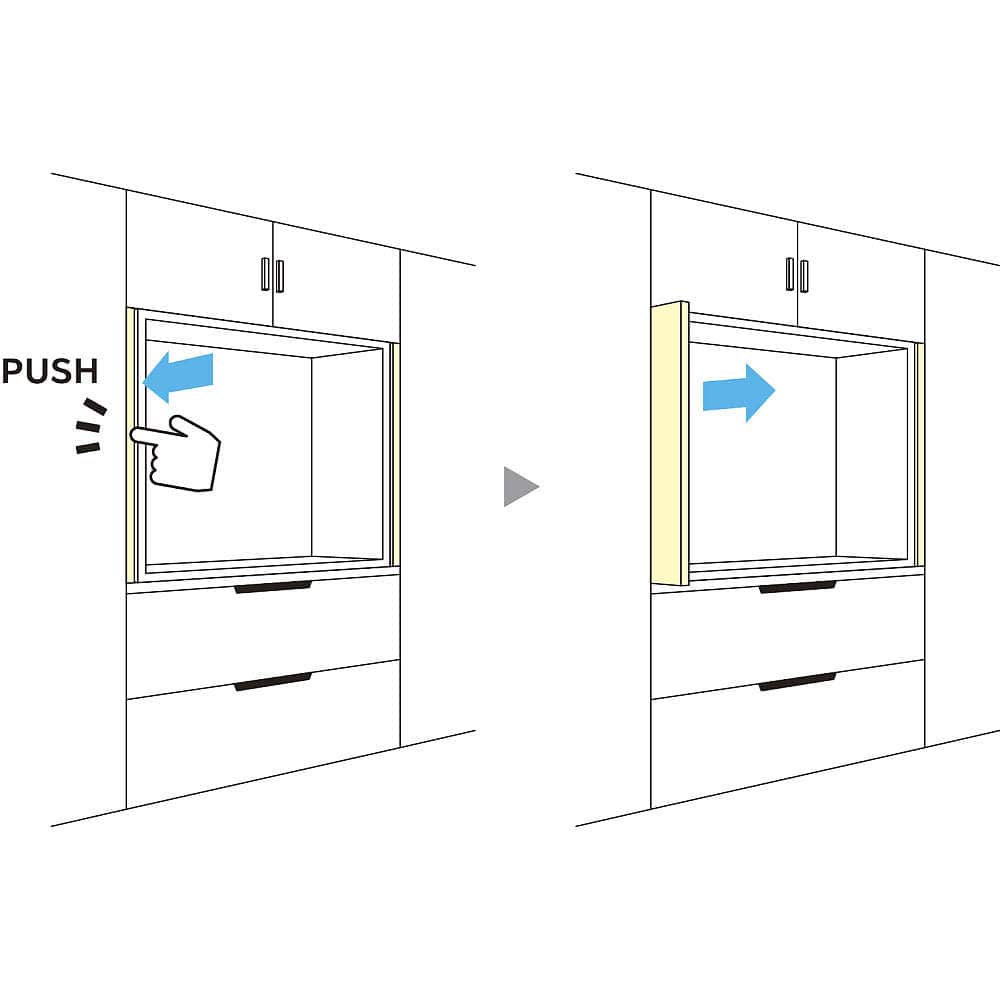

プッシュ操作可能<br>扉を完全に収納した状態からでもプッシュで取り出せます（プッシュアウト）。垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

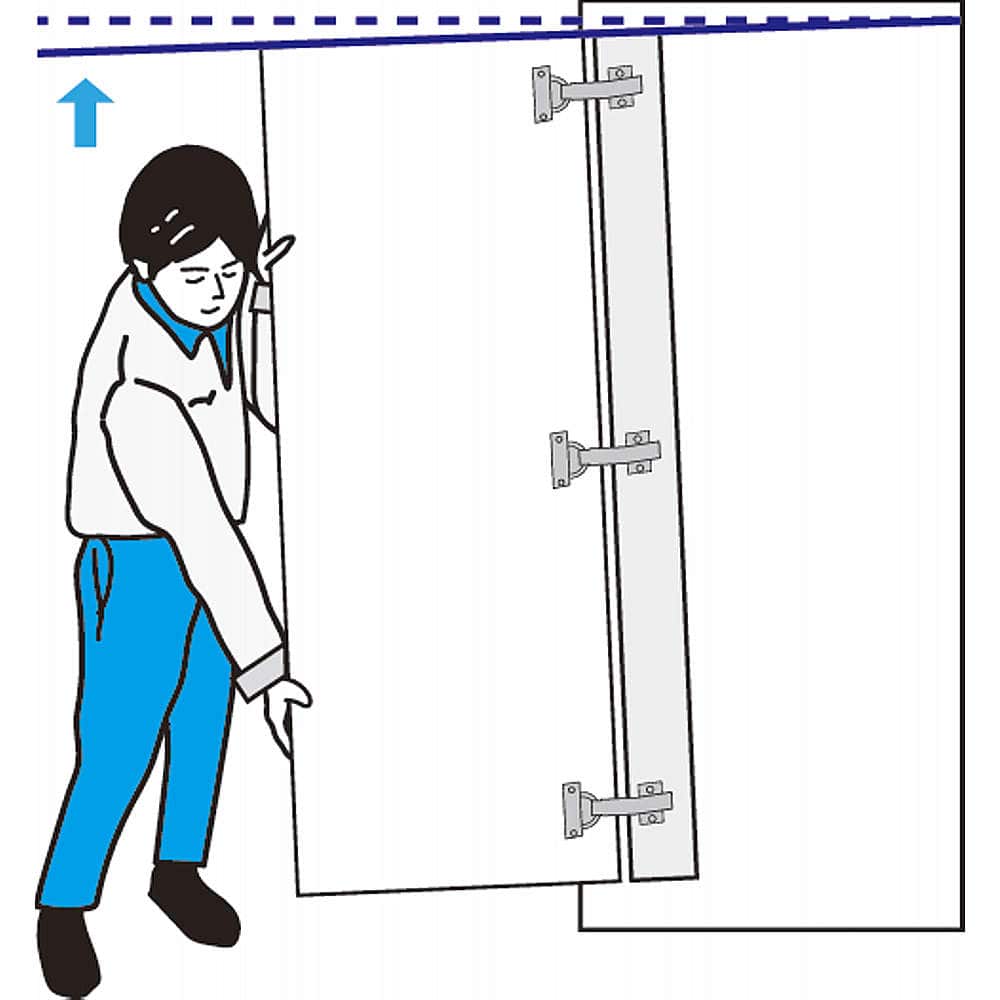

垂れ調整が簡単<br>施工時に扉を持ち上げるだけで垂れを調整できます。垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

押し込み時垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

450個/シート垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

単品垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

パック垂直収納扉金物 ALT-SN15-D10 外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応

※ 発熱機器を隠す場合、必ず所轄消防署の確認許可をお受けください。

垂直収納扉金物

ALT-SN15-D10

外側取付かぶせ仕様/ソフトクローズ・プッシュオープン対応 PAT

開発中

ハンドルレスに対応。プッシュ操作で収納した扉を引き出せます。
扉の垂れ調整が簡単な、外側取付のかぶせ仕様です。

●開いた扉を収納できます。
●扉を引き出した際も金物が見えない、意匠性に優れた納まりです。

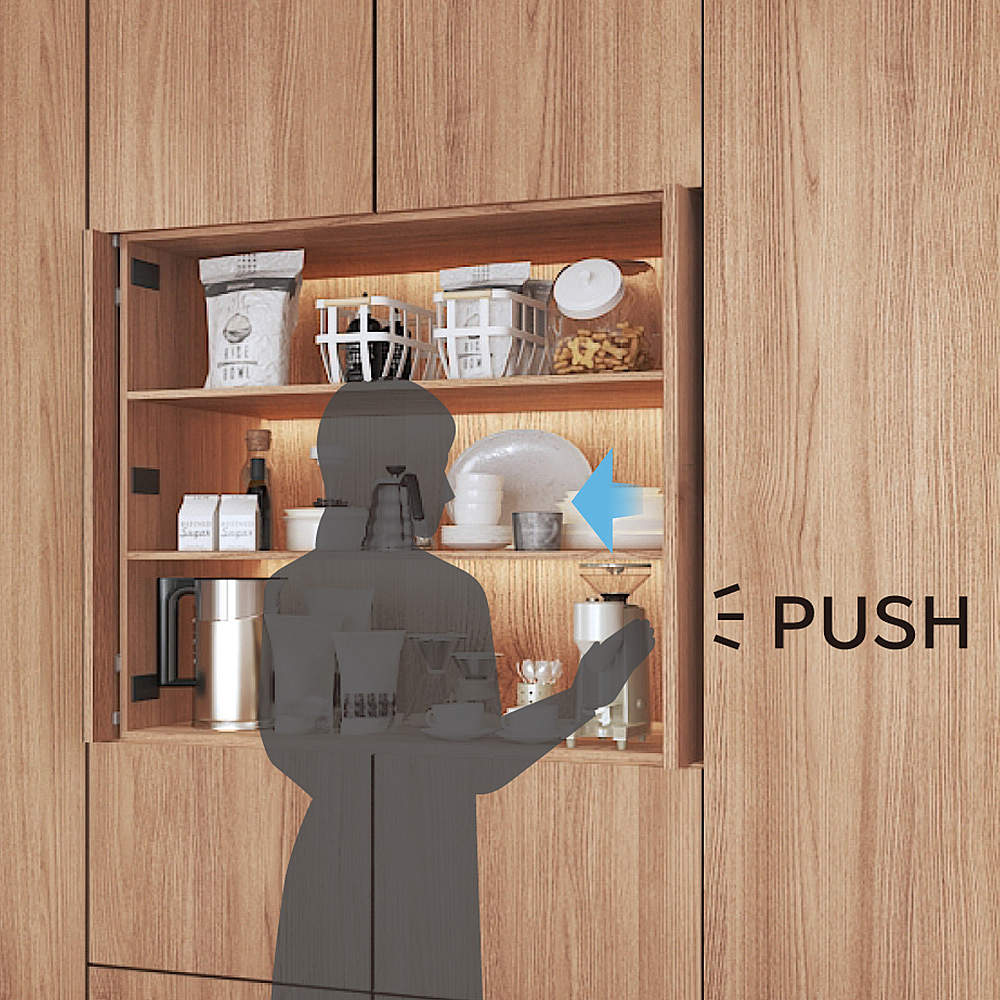

●扉はプッシュ操作で開くため、ハンドルレスでフラットな納まりです。収納した扉もプッシュ操作で引き出せます（プッシュアウト機能）。
●扉の垂れを簡単に調整できます。施工時に扉を持ち上げるだけで、5段階の角度で仮保持します。
●扉が側板に対し10mm（最大かぶせ代）かぶります。
●後付けのダンパーユニットにより扉がゆっくりと静かに閉まります。取り付けない場合は、キャッチ付として施工できます。

弊社4万回開閉試験クリア
ソフトクローズ
プッシュオープン

大手建具・ハウスメーカーなどの標準仕様に適した操作感

かぶせ扉用

仕様: ●扉幅：S・M・L・LLタイプ…600mm以下
●扉高さ：Sタイプ…500～700mm、Mタイプ…700～900mm、Lタイプ…900～1200mm、LLタイプ…1200～1600mm
●扉厚：S・M・L・LLタイプ…18～20mm
●扉質量：Sタイプ…6kg以下、Mタイプ…9kg以下、Lタイプ…12kg以下、LLタイプ…15kg以下

#キーワード: #スライドイン扉　#プッシュオープン　#プッシュアウト　#軸回し　#扉収納システム　#開き扉収納　#スライド収納扉　#家電収納　#ユニット家具　#システム家具　#ポケットドアシステム　#POCKET; #DOOR; #SYSTEM

CADBIM、IESなど
カタログ
取説

仕様を見る・購入・見積り
よくあるご質問・FAQ
お問い合わせ
レビュー・口コミ

製品情報・購入
CAD・データダウンロード
選定ツール・WEB
レビュー・口コミ

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

部品セットステップ1 部品セットを選ぶ（レール別売部品セット）

絞り込み検索結果

品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	注文コード	旧注文コード	新注文コード	JANコード
ALT-SN15-D10-S	カート	￥15,520/セット (￥17,072/セット)	お問い合わせください	－	－	－	－	－	－	180-057-705	－	－	－
ALT-SN15-D10-M	カート	￥16,520/セット (￥18,172/セット)	お問い合わせください	－	－	－	－	－	－	180-057-706	－	－	－
ALT-SN15-D10-L	カート	￥21,010/セット (￥23,111/セット)	お問い合わせください	－	－	－	－	－	－	180-057-707	－	－	－
ALT-SN15-D10-LL	カート	￥25,240/セット (￥27,764/セット)	お問い合わせください	－	－	－	－	－	－	180-057-708	－	－	－

右にスライドするとさらに情報が見られます

部品セット

絞り込み検索結果

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	注文コード	旧注文コード	新注文コード	JANコード
	検索用（右上の全て解除をクリックしてください）	カート	－ (－)	お問い合わせください	－	－	－	－	－	－	-	－	－	－

右にスライドするとさらに情報が見られます

別売品ステップ2 レールを選ぶ

[推奨ねじ]: ● アウターメンバー取付ねじは、呼び3.5バインドタッピンねじ、またはトラスタッピンねじを使用。
● 板金等への取付の際は、M4バインド小ねじ、またはトラス小ねじを使用。
● インナーメンバー取付ねじは、M4小ねじ、取付板厚+3.5mmまでの長さを使用。

品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	旧品番	新品番	セット名	材料	注文コード	旧注文コード	新注文コード	JANコード
AL80C-15	カート	￥2,150/本 (￥2,365/本)	ログイン後表示	－	－	－	－	－	鋼	190-057-095	－	－	4580670161592
AL80C-16	カート	￥2,250/本 (￥2,475/本)	ログイン後表示	－	－	－	－	－	鋼	190-052-735	－	－	4582278039488
AL80C-17	カート	￥2,350/本 (￥2,585/本)	ログイン後表示	－	－	－	－	－	鋼	190-057-096	－	－	4580670161608
AL80C-19	カート	￥2,490/本 (￥2,739/本)	ログイン後表示	－	－	－	－	－	鋼	190-052-736	－	－	4582278039495
AL80C-21	カート	￥2,550/本 (￥2,805/本)	ログイン後表示	－	－	－	－	－	鋼	190-057-097	－	－	4580670161615
AL80C-22	カート	￥2,590/本 (￥2,849/本)	ログイン後表示	－	－	－	－	－	鋼	190-052-737	－	－	4582278039501
AL80C-24	カート	￥2,730/本 (￥3,003/本)	ログイン後表示	－	－	－	－	－	鋼	190-052-738	－	－	4582278038740
AL80C-26	カート	￥2,850/本 (￥3,135/本)	ログイン後表示	－	－	－	－	－	鋼	190-057-313	－	－	4580670161660
AL80C-28	カート	￥2,950/本 (￥3,245/本)	ログイン後表示	－	－	－	－	－	鋼	190-052-739	－	－	4582278039518

右にスライドするとさらに情報が見られます

別売品ステップ3 プッシュオープンパーツを選ぶ

マグネラッチは扉高さによってどちらか一方をお選びください。

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	仕様	材料	色	注文コード	旧注文コード	新注文コード	JANコード
ML-120BL 品番 ML-120BL 3Dビュー	ML-120BL	カート	￥700/ヶ (￥770/ヶ)	ログイン後表示	－	－		－	－	－	－	－	－	140-047-124	－	－	4510932191234
IT5700-8040AB 品番 IT5700-8040AB 3Dビュー	IT5700-8040AB	カート	￥900/ヶ (￥990/ヶ)	ログイン後表示	－	－	－	－	－	－	マグネットなし（キャッチ付丁番と併用）	－	－	140-035-968	－	－	4510932196925
IT5700-8040IJ 品番 IT5700-8040IJ 3Dビュー	IT5700-8040IJ	カート	￥900/ヶ (￥990/ヶ)	ログイン後表示	－	－	－	－	－	－	マグネットなし（キャッチ付丁番と併用）	－	－	140-035-969	－	－	4510932196932
IT5700-8040EE 品番 IT5700-8040EE 3Dビュー	IT5700-8040EE	カート	￥900/ヶ (￥990/ヶ)	ログイン後表示	－	－	－	－	－	－	マグネットなし（キャッチ付丁番と併用）	－	－	140-035-970	－	－	4510932196949
IT5702-5020AB 品番 IT5702-5020AB 3Dビュー	IT5702-5020AB	カート	￥55/ヶ (￥61/ヶ)	ログイン後表示	－	－	－	－	－	－	－	ポリアセタール（POM）	ホワイト	140-035-977	－	－	4510932197014
IT5702-5020IJ 品番 IT5702-5020IJ 3Dビュー	IT5702-5020IJ	カート	￥55/ヶ (￥61/ヶ)	ログイン後表示	－	－	－	－	－	－	－	ポリアセタール（POM）	グレー	140-035-978	－	－	4510932197021
IT5702-5020EE 品番 IT5702-5020EE 3Dビュー	IT5702-5020EE	カート	￥55/ヶ (￥61/ヶ)	ログイン後表示	－	－	－	－	－	－	－	ポリアセタール（POM）	ダークグレー	140-035-979	－	－	4510932197038
IT5702-5040AB 品番 IT5702-5040AB 3Dビュー	IT5702-5040AB	カート	￥55/ヶ (￥61/ヶ)	ログイン後表示	－	－	－	－	－	－	－	－	ホワイト	140-035-980	－	－	4510932197045
IT5702-5040IJ 品番 IT5702-5040IJ 3Dビュー	IT5702-5040IJ	カート	￥55/ヶ (￥61/ヶ)	ログイン後表示	－	－	－	－	－	－	－	－	グレー	140-035-981	－	－	4510932197052
IT5702-5040EE 品番 IT5702-5040EE 3Dビュー	IT5702-5040EE	カート	￥55/ヶ (￥61/ヶ)	ログイン後表示	－	－	－	－	－	－	－	－	ダークグレー	140-035-982	－	－	4510932197069
MC-MS50DGR 品番 MC-MS50DGR 3Dビュー	MC-MS50DGR	カート	￥830/ヶ (￥913/ヶ)	お問い合わせください	－	－		－	－	－	－	－	－	140-024-469	－	－	4510932057752
	ML-ZN130BL	カート	別途見積 (別途見積)	ログイン後表示	－	－		－	－	－	－	－	－	140-058-106	－	－	4510932232845
	ALT-SN-MG	カート	￥620/ヶ (￥682/ヶ)	ログイン後表示	－	－		－	－	－	－	－	－	180-058-468	－	－	4510932233521
	MC-B32	カート	￥730/ヶ (￥803/ヶ)	ログイン後表示	－	－		－	－	－	－	－	－	140-058-469	－	－	4510932233514
	ALT-GRN	カート	￥400/ヶ (￥440/ヶ)	ログイン後表示	－	－		－	－	－	－	－	－	180-058-470	－	－	4510932233538

右にスライドするとさらに情報が見られます

セット部品単品連動板、丁番本体、丁番座金など

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	材料	色	注文コード	旧注文コード	新注文コード	JANコード
ALT-SN15-S 品番 ALT-SN15-S 3Dビュー	ALT-SN15-S	カート	￥7,800/本 (￥8,580/本)	ログイン後表示	－	－		－	－	－	アルミニウム合金	－	180-055-301	－	－	4510932226257
ALT-SN15-M 品番 ALT-SN15-M 3Dビュー	ALT-SN15-M	カート	￥8,800/本 (￥9,680/本)	ログイン後表示	－	－		－	－	－	アルミニウム合金	－	180-055-302	－	－	4510932226264
ALT-SN15-L 品番 ALT-SN15-L 3Dビュー	ALT-SN15-L	カート	￥10,300/本 (￥11,330/本)	ログイン後表示	－	－		－	－	－	アルミニウム合金	－	180-055-303	－	－	4510932226271
ALT-SN15-LL 品番 ALT-SN15-LL 3Dビュー	ALT-SN15-LL	カート	￥13,000/本 (￥14,300/本)	ログイン後表示	－	－		－	－	－	アルミニウム合金	－	180-055-304	－	－	4510932226288
	SCFA7A99	カート	￥850/ヶ (￥935/ヶ)	ログイン後表示	－	－		－	－	－	亜鉛合金（ZDC）	－	160-048-934	－	－	4510932227186
	ALT-GR	カート	￥400/ヶ (￥440/ヶ)	お問い合わせください	－	－		－	－	－	鋼（SPCC）／エチレンプロピレンゴム（EPDM）	－	180-053-310	－	－	4510932222303
	SBAR3R	カート	￥290/ヶ (￥319/ヶ)	お問い合わせください	－	－	－	－	－	－	亜鉛合金	－	160-046-188	－	－	－
	ALT-MP32	カート	￥250/ヶ (￥275/ヶ)	お問い合わせください	－	－		－	－	－	ステンレス鋼	－	180-053-369	－	－	4510932222327
SD0S8SNG 品番 SD0S8SNG 3Dビュー	SD0S8SNG	カート	￥760/ヶ (￥836/ヶ)	お問い合わせください	－	－		－	－	－	亜鉛合金	－	160-048-935	－	－	4510932227193
	SDARX09	カート	￥200/ヶ (￥220/ヶ)	ログイン後表示	－	－		－	－	－	亜鉛合金	－	160-048-937	－	－	4510932227216
AL127-CH 品番 AL127-CH 3Dビュー	AL127-CH	カート	￥140/ヶ (￥154/ヶ)	お問い合わせください	－	－		－	－	－	ポリウレタン系エラストマー（TPU）	ブラック	180-120-522	－	－	4510932079723
	ALT-SN15-D10-MP	カート	￥1,600/セット (￥1,760/セット)	ログイン後表示	－	－	－	－	－	－	－	－	180-055-431	－	－	4510932226516
	ALT-SN15-D10-LLP	カート	￥2,400/セット (￥2,640/セット)	ログイン後表示	－	－	－	－	－	－	－	－	180-055-432	－	－	4510932226523
	ALT-ADP	カート	￥130/ヶ (￥143/ヶ)	ログイン後表示	－	－		－	－	－	ポリアセタール（POM）	グレー	180-047-931	－	－	4510932193238
	ALT-ADS	カート	￥520/ヶ (￥572/ヶ)	お問い合わせください	－	－		－	－	－	鋼／エチレンプロピレンゴム(EPDM)	ホワイト	180-048-461	－	－	4510932192880

右にスライドするとさらに情報が見られます

セット部品単品パーツセット内部品

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	材料	色	注文コード	旧注文コード	新注文コード	JANコード
G-175 品番 G-175 3Dビュー	G-175	カート	￥11/ヶ (￥12/ヶ)	ログイン後表示	－	－		－	－	－	ポリエチレン（PE）	ナチュラル	210-030-123	－	－	4510932036979
	ALT-AB-M5	カート	￥80/ヶ (￥88/ヶ)	お問い合わせください	－	－		－	－	－	鋼(SWCH)	ホワイト	180-921-817	－	－	－

右にスライドするとさらに情報が見られます

オプションステップ4 キャップ

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	旧品番	新品番	セット名	仕様	材料	色	注文コード	旧注文コード	新注文コード	JANコード
JC-30TW 品番 JC-30TW 3Dビュー	JC-30TW	カート	￥350/ヶ (￥385/ヶ)	ログイン後表示	－	－	－	－	－	両トラベル	ポリアセタール（POM）	グレー	140-041-094	－	－	4510932179584
JC-30TW-DP8 品番 JC-30TW-DP8 3Dビュー	JC-30TW-DP8	カート	￥220/ヶ (￥242/ヶ)	お問い合わせください	－	－	－	－	－	－	ポリアセタール（POM）	グレー	140-055-095	－	－	4510932226219
S100-50W 品番 S100-50W 3Dビュー	S100-50W	カート	￥830/ヶ (￥913/ヶ)	ログイン後表示	－	－	－	－	－	－	ABS樹脂	ホワイト	210-031-800	－	－	4510932036443
S100-50BE 品番 S100-50BE 3Dビュー	S100-50BE	カート	￥830/ヶ (￥913/ヶ)	ログイン後表示	－	－	－	－	－	－	ABS樹脂	ベージュ	210-031-801	－	－	4510932036450
S100-50DBE 品番 S100-50DBE 3Dビュー	S100-50DBE	カート	￥830/ヶ (￥913/ヶ)	ログイン後表示	－	－	－	－	－	－	ABS樹脂	ダークベージュ	210-031-840	－	－	4510932036467
S100-50BL 品番 S100-50BL 3Dビュー	S100-50BL	カート	￥830/ヶ (￥913/ヶ)	ログイン後表示	－	－	－	－	－	－	ABS樹脂	ブラック	210-031-841	－	－	4510932036474
BS-27 品番 BS-27 3Dビュー	BS-27	カート	￥7,260/シート (￥7,986/シート)	ログイン後表示	－	－	－	－	－	－	ポリウレタン（PUR）	クリア	210-032-020	－	－	4510932102070

右にスライドするとさらに情報が見られます

オプションステップ4 中帆立締結金具

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	旧品番	新品番	セット名	仕様	材料	色	注文コード	旧注文コード	新注文コード	JANコード
	CSN-A	カート	別途見積 (別途見積)	ログイン後表示	－	－	－	－	－	－	ステンレス鋼（SUS430）	－	120-058-465	－	－	4510932233842
	CSN-B23	カート	別途見積 (別途見積)	ログイン後表示	－	－	－	－	－	ボルト長さ：23	ステンレス鋼（SUS430）鋼（SWCH）	－	120-058-466	－	－	4510932233859
	CSN-B36	カート	別途見積 (別途見積)	ログイン後表示	－	－	－	－	－	ボルト長さ：36	ステンレス鋼（SUS430）鋼（SWCH）	－	120-058-467	－	－	4510932233866
CS-492-M4-IV-P100 品番 CS-492-M4-IV-P100 3Dビュー	CS-492-M4-IV-P100	カート	￥1,200/パック (￥1,320/パック)	ログイン後表示	－	－	－	－	－	M4	ポリエチレン（PE）	アイボリー	120-038-073	－	－	4510932182294
CS-492-M4-WT-P100 品番 CS-492-M4-WT-P100 3Dビュー	CS-492-M4-WT-P100	カート	￥1,200/パック (￥1,320/パック)	ログイン後表示	－	－	－	－	－	M4	ポリエチレン（PE）	ホワイト	120-038-076	－	－	4510932182324
CS-492-M4-BR-P100 品番 CS-492-M4-BR-P100 3Dビュー	CS-492-M4-BR-P100	カート	￥1,200/パック (￥1,320/パック)	ログイン後表示	－	－	－	－	－	M4	ポリエチレン（PE）	ブラウン	120-038-071	－	－	4510932182270
CS-492-M4-BL-P100 品番 CS-492-M4-BL-P100 3Dビュー	CS-492-M4-BL-P100	カート	￥1,200/パック (￥1,320/パック)	ログイン後表示	－	－	－	－	－	M4	ポリエチレン（PE）	ブラック	120-038-070	－	－	4510932182263
CS-492-M4-SGR-P100 品番 CS-492-M4-SGR-P100 3Dビュー	CS-492-M4-SGR-P100	カート	￥1,200/パック (￥1,320/パック)	ログイン後表示	－	－	－	－	－	M4	ポリエチレン（PE）	サンドグレー	120-038-075	－	－	4510932182317
CS-492-M4-LGR-P100 品番 CS-492-M4-LGR-P100 3Dビュー	CS-492-M4-LGR-P100	カート	￥1,200/パック (￥1,320/パック)	ログイン後表示	－	－	－	－	－	M4	ポリエチレン（PE）	ライトグレー	120-038-074	－	－	4510932182300
CS-492-M4-DGR-P100 品番 CS-492-M4-DGR-P100 3Dビュー	CS-492-M4-DGR-P100	カート	￥1,200/パック (￥1,320/パック)	ログイン後表示	－	－	－	－	－	M4	ポリエチレン（PE）	ダークグレー	120-038-072	－	－	4510932182287

右にスライドするとさらに情報が見られます

ご注意

●本製品の性能を発揮するためには、製品の性質上キャビネット加工、取り付けなどに製作精度を必要とします。
●レールは絶対にカットしないでください。
●扉を閉じる時は、キャッチがかかるまで扉を引き出してから閉じてください。故障の原因となります。
●天板・地板はインセット納まりとなります。
●戸先には別途戸当りを設置してください。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
