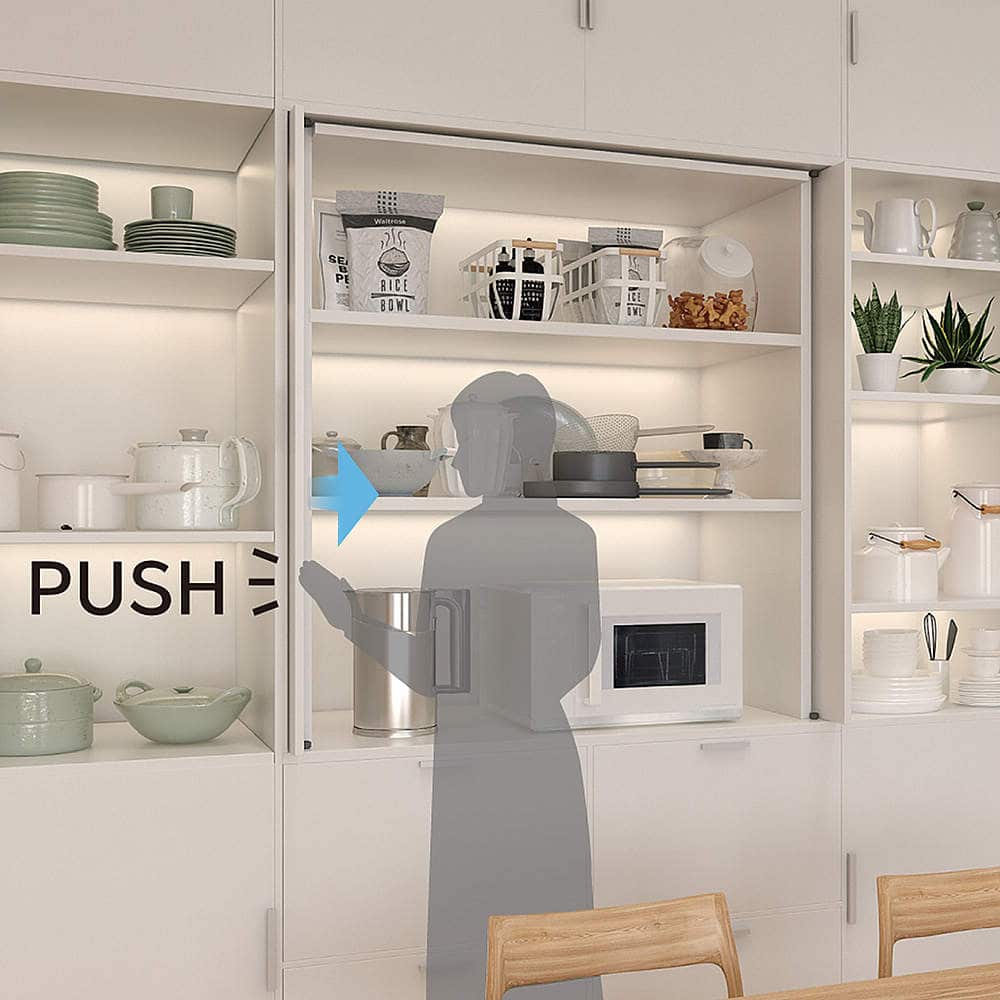

※ 発熱機器を隠す場合、必ず所轄消防署の確認許可をお受けください。
３Dビュー
拡大したり、ぐるぐる回したり製品外形をご確認いただけます。
表示中の製品品番
表示中の製品品番
ML-120BL
品番
- ML-120BL
- IT5700-8040AB
- IT5700-8040IJ
- IT5700-8040EE
- IT5702-5020AB
- IT5702-5020IJ
- IT5702-5020EE
- IT5702-5040AB
- IT5702-5040IJ
- IT5702-5040EE
- MC-YS001
- ALT-MP30
- H360-D26-0T
- 360-P4W-30T
- G-175
- AL127-CH
- DU19-B4SBR
- SC-107-13
- CS-492-M4-IV-P100
- CS-492-M4-WT-P100
- CS-492-M4-BR-P100
- CS-492-M4-BL-P100
- CS-492-M4-SGR-P100
- CS-492-M4-LGR-P100
- CS-492-M4-DGR-P100
表示3Dビュー選択
読み込みに時間がかかる場合がございます。データが表示されるまでしばらくお待ちください。
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。
垂直収納扉金物
ALT-ST15-D360
インセット仕様/ソフトクローズ・プッシュオープン対応 PAT
- 開発中
●開いた扉をキャビネット内部に収納するため、キャビネット周辺のスペースを有効活用でき、中身の出し入れも便利です。

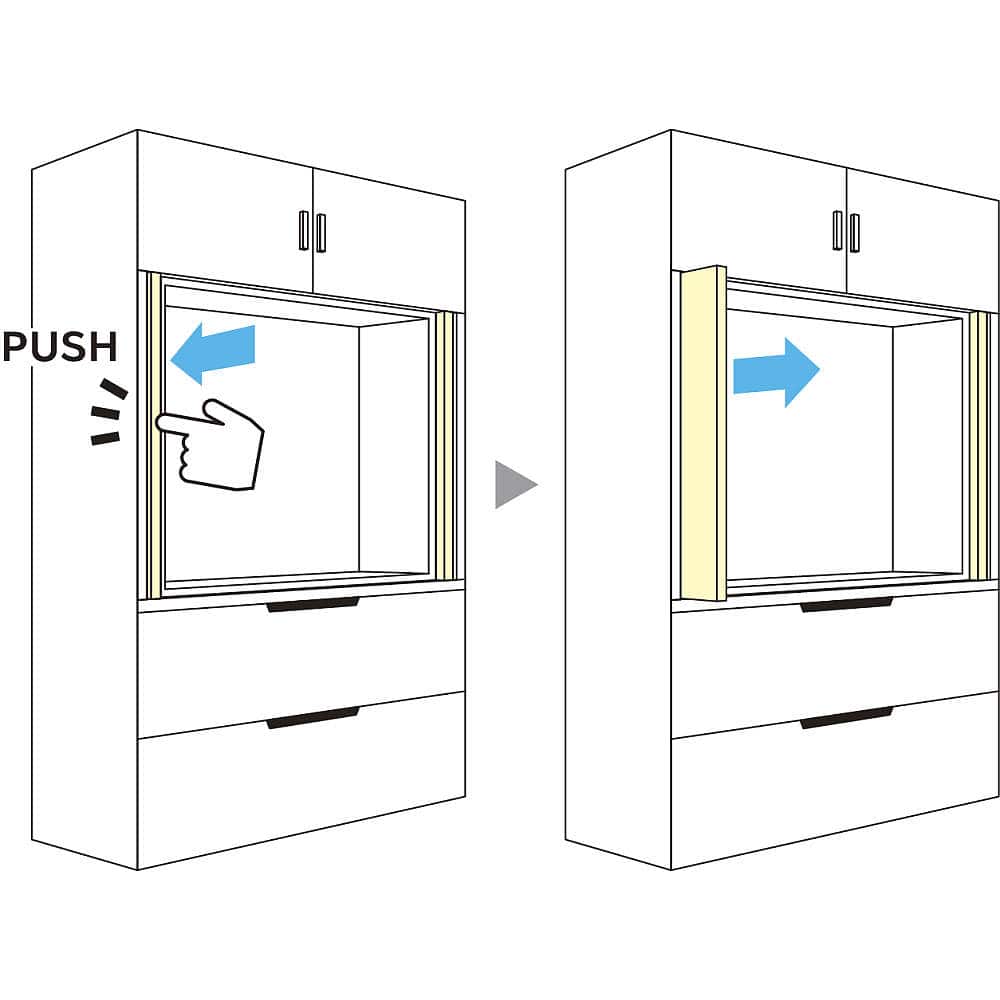

●扉はプッシュ操作で開くため、ハンドルレスでフラットな納まりです。収納した扉もプッシュ操作で引き出せます（プッシュアウト機能）。

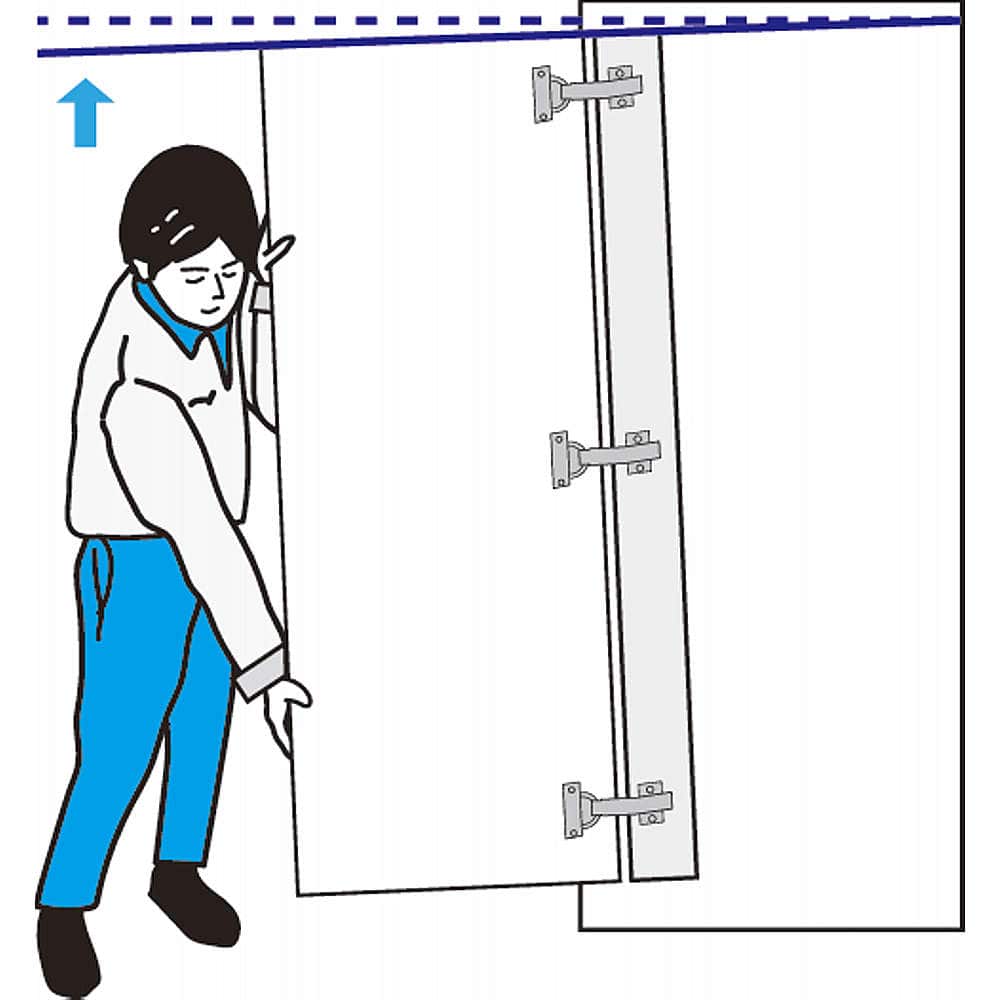

●扉の垂れを簡単に調整できます。施工時に扉を持ち上げるだけで、5段階の角度で仮保持します。
●ALT-ST20-D360よりも扉収納量が多い仕様です。
●扉がゆっくりと静かに閉まります。
●丁番を変更しキャッチ付にもできます。詳細はお問い合わせください。
●扉はプッシュ操作で開くため、ハンドルレスでフラットな納まりです。収納した扉もプッシュ操作で引き出せます（プッシュアウト機能）。
●扉の垂れを簡単に調整できます。施工時に扉を持ち上げるだけで、5段階の角度で仮保持します。
●ALT-ST20-D360よりも扉収納量が多い仕様です。
●扉がゆっくりと静かに閉まります。
●丁番を変更しキャッチ付にもできます。詳細はお問い合わせください。
- 弊社4万回開閉試験クリア
- ソフトクローズ
- プッシュオープン
大手建具・ハウスメーカーなどの標準仕様に適した操作感
インセット扉用
- 仕様
- ●扉幅：S・M・L・LLタイプ…600mm以下
●扉高さ：Sタイプ…500〜700mm、Mタイプ…700〜900mm、Lタイプ…900〜1200mm、LLタイプ…1200〜1600mm
●扉厚：S・M・L・LLタイプ…18〜30mm
●扉質量：S・Mタイプ…9kg以下、L・LLタイプ…15kg以下
- #キーワード
- #スライドイン扉 #プッシュオープン #プッシュアウト #軸回し #扉収納システム #開き扉収納 #スライド収納扉 #家電収納 #納入参考図面 #ポケットドアシステム #POCKET
- #DOOR
- #SYSTEM
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
- レビュー・口コミ
5件
／5件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
5件
5件中
- 製品情報・購入
- CAD・データダウンロード
- 選定ツール・WEB
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
ステップ1 部品セットを選ぶ （レール別売部品セット）
絞り込み検索結果
4件
／4件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
ALT-ST15-D360-S |
カート
|
￥11,560/セット
(￥12,716/セット)
|
お問い合わせください | − | − | − | − | − | − | 180-057-693 | − | − | − |
|
|
ALT-ST15-D360-M |
カート
|
￥12,160/セット
(￥13,376/セット)
|
お問い合わせください | − | − | − | − | − | − | 180-057-694 | − | − | − |
|
|
ALT-ST15-D360-L |
カート
|
￥17,990/セット
(￥19,789/セット)
|
お問い合わせください | − | − | − | − | − | − | 180-057-695 | − | − | − |
|
|
ALT-ST15-D360-LL |
カート
|
￥18,890/セット
(￥20,779/セット)
|
お問い合わせください | − | − | − | − | − | − | 180-057-696 | − | − | − |
右にスライドするとさらに情報が見られます
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
検索用（右上の全て解除をクリックしてください） |
カート
|
−
(−)
|
お問い合わせください | − | − | − | − | − | − | - | − | − | − |
右にスライドするとさらに情報が見られます
ステップ2 レールを選ぶ
- [推奨ねじ]
- ● アウターメンバー取付ねじは、呼び3.5バインドタッピンねじ、またはトラスタッピンねじを使用。
● 板金等への取付の際は、M4バインド小ねじ、またはトラス小ねじを使用。
● インナーメンバー取付ねじは、M4小ねじ、取付板厚+3.5mmまでの長さを使用。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
AL80C-15 | カート |
￥2,150/本
(￥2,365/本)
|
ログイン後 表示 |
− | − |  |
− | − | − | 鋼 | 190-057-095 | − | − | 4580670161592 |
|
|
AL80C-16 | カート |
￥2,250/本
(￥2,475/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-052-735 | − | − | 4582278039488 |
|
|
AL80C-17 | カート |
￥2,350/本
(￥2,585/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-057-096 | − | − | 4580670161608 |
|
|
AL80C-19 | カート |
￥2,490/本
(￥2,739/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-052-736 | − | − | 4582278039495 |
|
|
AL80C-21 | カート |
￥2,550/本
(￥2,805/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-057-097 | − | − | 4580670161615 |
|
|
AL80C-22 | カート |
￥2,590/本
(￥2,849/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-052-737 | − | − | 4582278039501 |
|
|
AL80C-24 | カート |
￥2,730/本
(￥3,003/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-052-738 | − | − | 4582278038740 |
|
|
AL80C-26 | カート |
￥2,850/本
(￥3,135/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-057-313 | − | − | 4580670161660 |
|
|
AL80C-28 | カート |
￥2,950/本
(￥3,245/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 鋼 | 190-052-739 | − | − | 4582278039518 |
右にスライドするとさらに情報が見られます
ステップ3 プッシュオープンパーツを選ぶ
マグネラッチは扉高さによってどちらか一方をお選びください。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ML-120BL
品番
3Dビュー
|
ML-120BL | カート |
￥700/ヶ
(￥770/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | − | − | − | 140-047-124 | − | − | 4510932191234 |
|
IT5700-8040AB
品番
3Dビュー
|
IT5700-8040AB | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | − | − | 140-035-968 | − | − | 4510932196925 |
|
IT5700-8040IJ
品番
3Dビュー
|
IT5700-8040IJ | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | − | − | 140-035-969 | − | − | 4510932196932 |
|
IT5700-8040EE
品番
3Dビュー
|
IT5700-8040EE | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | マグネットなし（キャッチ付丁番と併用） | − | − | 140-035-970 | − | − | 4510932196949 |
|
IT5702-5020AB
品番
3Dビュー
|
IT5702-5020AB | カート |
￥55/ヶ
(￥61/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | − | ポリアセタール（POM） | ホワイト | 140-035-977 | − | − | 4510932197014 |
|
IT5702-5020IJ
品番
3Dビュー
|
IT5702-5020IJ | カート |
￥55/ヶ
(￥61/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | − | ポリアセタール（POM） | グレー | 140-035-978 | − | − | 4510932197021 |
|
IT5702-5020EE
品番
3Dビュー
|
IT5702-5020EE | カート |
￥55/ヶ
(￥61/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | − | ポリアセタール（POM） | ダークグレー | 140-035-979 | − | − | 4510932197038 |
|
IT5702-5040AB
品番
3Dビュー
|
IT5702-5040AB | カート |
￥55/ヶ
(￥61/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | − | − | ホワイト | 140-035-980 | − | − | 4510932197045 |
|
IT5702-5040IJ
品番
3Dビュー
|
IT5702-5040IJ | カート |
￥55/ヶ
(￥61/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | − | − | グレー | 140-035-981 | − | − | 4510932197052 |
|
IT5702-5040EE
品番
3Dビュー
|
IT5702-5040EE | カート |
￥55/ヶ
(￥61/ヶ)
|
ログイン後 表示 |
− | − | − | − | − | − | − | − | ダークグレー | 140-035-982 | − | − | 4510932197069 |
|
MC-YS001
品番
3Dビュー
|
MC-YS001 |
カート
|
￥380/ヶ
(￥418/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 本体のみ | − | − | 140-050-298 | − | − | 4510932059015 |
|
|
ML-ZN130BL |
カート
|
別途見積
(別途見積)
|
ログイン後 表示 |
− | − | |
− | − | − | − | − | − | 140-058-106 | − | − | 4510932232845 |
|
|
ALT-ST15-MG |
カート
|
￥650/ヶ
(￥715/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | − | − | − | 180-058-471 | − | − | 4510932233583 |
右にスライドするとさらに情報が見られます
連動板、丁番本体、丁番座金など
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ALT-MP30
品番
3Dビュー
|
ALT-MP30 |
カート
|
￥270/ヶ
(￥297/ヶ)
|
お問い合わせください | − | − | |
− | − | − | − | ステンレス鋼 | 180-053-368 | − | − | 4510932222310 |
|
|
ALT-GR |
カート
|
￥400/ヶ
(￥440/ヶ)
|
お問い合わせください | − | − | |
− | − | − | − | 鋼（SPCC）／エチレンプロピレンゴム（EPDM） | 180-053-310 | − | − | 4510932222303 |
|
H360-D26-0T
閉時
品番
3Dビュー
|
H360-D26-0T | カート |
￥1,460/ヶ
(￥1,606/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ダンパー内蔵（5段階） | 鋼 | 160-029-086 | − | − | 4510932179171 |
|
|
ALT-ST15-D360-MP |
カート
|
￥2,200/セット
(￥2,420/セット)
|
お問い合わせください | − | − | − | − | − | − | − | − | 180-054-279 | − | − | 4510932224987 |
|
|
ALT-ST15-D360-LLP |
カート
|
￥3,000/セット
(￥3,300/セット)
|
お問い合わせください | − | − | − | − | − | − | − | − | 180-054-280 | − | − | 4510932224994 |
|
360-P4W-30T
品番
3Dビュー
|
360-P4W-30T | カート |
￥200/ヶ
(￥220/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | − | 鋼 | 160-026-844 | − | − | 4510932140379 |
|
|
ALT-ST15-S |
カート
|
￥4,700/本
(￥5,170/本)
|
お問い合わせください | − | − | |
− | − | − | − | アルミニウム合金 | 180-050-419 | − | − | 4510932224147 |
|
|
ALT-ST15-M |
カート
|
￥5,300/本
(￥5,830/本)
|
お問い合わせください | − | − | |
− | − | − | − | アルミニウム合金 | 180-050-420 | − | − | 4510932224154 |
|
|
ALT-ST15-L |
カート
|
￥8,000/本
(￥8,800/本)
|
お問い合わせください | − | − | |
− | − | − | − | アルミニウム合金 | 180-050-421 | − | − | 4510932224161 |
|
|
ALT-ST15-LL |
カート
|
￥8,900/本
(￥9,790/本)
|
お問い合わせください | − | − | |
− | − | − | − | アルミニウム合金 | 180-050-422 | − | − | 4510932224178 |
右にスライドするとさらに情報が見られます
パーツセット内部品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
G-175
品番
3Dビュー
|
G-175 | カート |
￥11/ヶ
(￥12/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリエチレン（PE） | ナチュラル | 210-030-123 | − | − | 4510932036979 |
|
AL127-CH
品番
3Dビュー
|
AL127-CH |
カート
|
￥140/ヶ
(￥154/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ポリウレタン系エラストマー（TPU） | ブラック | 180-120-522 | − | − | 4510932079723 |
|
DU19-B4SBR
品番
3Dビュー
|
DU19-B4SBR | カート |
￥410/ヶ
(￥451/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | エチレンプロピレンゴム(EPDM)/鋼 | ホワイト | 180-940-144 | − | − | 4510932080460 |
|
|
ALT-2V-AB |
カート
|
￥140/ヶ
(￥154/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 鋼 | − | 180-930-145 | − | − | 4510932080439 |
|
|
ALT-2V-BB |
カート
|
￥140/ヶ
(￥154/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 鋼 | − | 180-930-146 | − | − | 4510932080446 |
|
SC-107-13
品番
3Dビュー
|
SC-107-13 | カート |
￥15/ヶ
(￥17/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリアミド(PA) | ホワイト | 120-041-310 | − | − | 4510932049870 |
|
|
ALT-AB-M5 |
カート
|
￥80/ヶ
(￥88/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 鋼(SWCH) | ホワイト | 180-921-817 | − | − | − |
右にスライドするとさらに情報が見られます
ステップ4 ブレ止めブラケット
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
ALT-BR |
カート
|
￥320/ヶ
(￥352/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 鋼 | 180-120-340 | − | − | 4510932079372 |
右にスライドするとさらに情報が見られます
ステップ4 中帆立締結金具
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
CSN-A |
カート
|
別途見積
(別途見積)
|
ログイン後 表示 |
− | − | |
− | − | − | − | ステンレス鋼（SUS430） | − | 120-058-465 | − | − | 4510932233842 |
|
|
CSN-B23 |
カート
|
別途見積
(別途見積)
|
ログイン後 表示 |
− | − |  |
− | − | − | ボルト長さ：23 | ステンレス鋼（SUS430）鋼（SWCH） | − | 120-058-466 | − | − | 4510932233859 |
|
|
CSN-B36 |
カート
|
別途見積
(別途見積)
|
ログイン後 表示 |
− | − | |
− | − | − | ボルト長さ：36 | ステンレス鋼（SUS430）鋼（SWCH） | − | 120-058-467 | − | − | 4510932233866 |
|
CS-492-M4-IV-P100
品番
3Dビュー
|
CS-492-M4-IV-P100 | カート |
￥1,200/パック
(￥1,320/パック)
|
ログイン後 表示 |
− | − | |
− | − | − | M4 | ポリエチレン（PE） | アイボリー | 120-038-073 | − | − | 4510932182294 |
|
CS-492-M4-WT-P100
品番
3Dビュー
|
CS-492-M4-WT-P100 | カート |
￥1,200/パック
(￥1,320/パック)
|
ログイン後 表示 |
− | − | |
− | − | − | M4 | ポリエチレン（PE） | ホワイト | 120-038-076 | − | − | 4510932182324 |
|
CS-492-M4-BR-P100
品番
3Dビュー
|
CS-492-M4-BR-P100 | カート |
￥1,200/パック
(￥1,320/パック)
|
ログイン後 表示 |
− | − | |
− | − | − | M4 | ポリエチレン（PE） | ブラウン | 120-038-071 | − | − | 4510932182270 |
|
CS-492-M4-BL-P100
品番
3Dビュー
|
CS-492-M4-BL-P100 | カート |
￥1,200/パック
(￥1,320/パック)
|
ログイン後 表示 |
− | − | |
− | − | − | M4 | ポリエチレン（PE） | ブラック | 120-038-070 | − | − | 4510932182263 |
|
CS-492-M4-SGR-P100
品番
3Dビュー
|
CS-492-M4-SGR-P100 | カート |
￥1,200/パック
(￥1,320/パック)
|
ログイン後 表示 |
− | − | |
− | − | − | M4 | ポリエチレン（PE） | サンドグレー | 120-038-075 | − | − | 4510932182317 |
|
CS-492-M4-LGR-P100
品番
3Dビュー
|
CS-492-M4-LGR-P100 |
カート
|
￥1,200/パック
(￥1,320/パック)
|
ログイン後 表示 |
− | − | |
− | − | − | M4 | ポリエチレン（PE） | ライトグレー | 120-038-074 | − | − | 4510932182300 |
|
CS-492-M4-DGR-P100
品番
3Dビュー
|
CS-492-M4-DGR-P100 | カート |
￥1,200/パック
(￥1,320/パック)
|
ログイン後 表示 |
− | − | |
− | − | − | M4 | ポリエチレン（PE） | ダークグレー | 120-038-072 | − | − | 4510932182287 |
右にスライドするとさらに情報が見られます
ご注意
●本製品の性能を発揮するためには、製品の性質上キャビネット加工、取り付けなどに製作精度を必要とします。
●レールは絶対にカットしないでください。
●扉を閉じる時は、キャッチがかかるまで扉を引き出してから閉じてください。故障の原因となります。
●戸先には別途戸当りを設置してください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
ステップ2 レールを選ぶ
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| AL80C-15 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
|
￥2,150/本 (￥2,365/本) | − | 190-057-095 |
| AL80C-16 | DXF | DWG | STEP | X_T | IGES | SAT | |
￥2,250/本 (￥2,475/本) | − | 190-052-735 |
| AL80C-17 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
|
￥2,350/本 (￥2,585/本) | − | 190-057-096 |
| AL80C-19 | DXF | DWG | STEP | X_T | IGES | SAT | |
￥2,490/本 (￥2,739/本) | − | 190-052-736 |
| AL80C-21 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
|
￥2,550/本 (￥2,805/本) | − | 190-057-097 |
| AL80C-22 | DXF | DWG | STEP | X_T | IGES | SAT | |
￥2,590/本 (￥2,849/本) | − | 190-052-737 |
| AL80C-24 | DXF | DWG | STEP | X_T | IGES | SAT | |
￥2,730/本 (￥3,003/本) | − | 190-052-738 |
| AL80C-26 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
|
￥2,850/本 (￥3,135/本) | − | 190-057-313 |
| AL80C-28 | DXF | DWG | STEP | X_T | IGES | SAT | |
￥2,950/本 (￥3,245/本) | − | 190-052-739 |
右にスライドするとさらに情報が見られます
ステップ3 プッシュオープンパーツを選ぶ
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ML-120BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥700/ヶ (￥770/ヶ) | − | 140-047-124 |
| IT5700-8040AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥900/ヶ (￥990/ヶ) | − | 140-035-968 |
| IT5700-8040IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥900/ヶ (￥990/ヶ) | − | 140-035-969 |
| IT5700-8040EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥900/ヶ (￥990/ヶ) | − | 140-035-970 |
| IT5702-5020AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥55/ヶ (￥61/ヶ) | − | 140-035-977 |
| IT5702-5020IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥55/ヶ (￥61/ヶ) | − | 140-035-978 |
| IT5702-5020EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥55/ヶ (￥61/ヶ) | − | 140-035-979 |
| IT5702-5040AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥55/ヶ (￥61/ヶ) | − | 140-035-980 |
| IT5702-5040IJ | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥55/ヶ (￥61/ヶ) | − | 140-035-981 |
| IT5702-5040EE | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥55/ヶ (￥61/ヶ) | − | 140-035-982 |
| MC-YS001 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥380/ヶ (￥418/ヶ) | − | 140-050-298 |
| ML-ZN130BL | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
別途見積 (別途見積) | − | 140-058-106 |
| ALT-ST15-MG | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥650/ヶ (￥715/ヶ) | − | 180-058-471 |
右にスライドするとさらに情報が見られます
連動板、丁番本体、丁番座金など
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ALT-MP30 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥270/ヶ (￥297/ヶ) | − | 180-053-368 |
| ALT-GR | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥400/ヶ (￥440/ヶ) | − | 180-053-310 |
| H360-D26-0T | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,460/ヶ (￥1,606/ヶ) | − | 160-029-086 |
| ALT-ST15-D360-MP | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥2,200/セット (￥2,420/セット) | − | 180-054-279 |
| ALT-ST15-D360-LLP | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥3,000/セット (￥3,300/セット) | − | 180-054-280 |
| 360-P4W-30T | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥200/ヶ (￥220/ヶ) | − | 160-026-844 |
| ALT-ST15-S | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥4,700/本 (￥5,170/本) | − | 180-050-419 |
| ALT-ST15-M | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥5,300/本 (￥5,830/本) | − | 180-050-420 |
| ALT-ST15-L | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥8,000/本 (￥8,800/本) | − | 180-050-421 |
| ALT-ST15-LL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥8,900/本 (￥9,790/本) | − | 180-050-422 |
右にスライドするとさらに情報が見られます
パーツセット内部品
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| G-175 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥11/ヶ (￥12/ヶ) | − | 210-030-123 |
| AL127-CH | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥140/ヶ (￥154/ヶ) | − | 180-120-522 |
| DU19-B4SBR | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥410/ヶ (￥451/ヶ) | − | 180-940-144 |
| ALT-2V-AB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥140/ヶ (￥154/ヶ) | − | 180-930-145 |
| ALT-2V-BB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥140/ヶ (￥154/ヶ) | − | 180-930-146 |
| SC-107-13 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥15/ヶ (￥17/ヶ) | − | 120-041-310 |
| ALT-AB-M5 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF |
|
￥80/ヶ (￥88/ヶ) | − | 180-921-817 |
右にスライドするとさらに情報が見られます
ステップ4 ブレ止めブラケット
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| ALT-BR | DXF | DWG | STEP | X_T | IGES | SAT | |
￥320/ヶ (￥352/ヶ) | − | 180-120-340 |
右にスライドするとさらに情報が見られます
ステップ4 中帆立締結金具
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CSN-A | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
別途見積 (別途見積) | − | 120-058-465 |
| CSN-B23 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
別途見積 (別途見積) | − | 120-058-466 |
| CSN-B36 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
別途見積 (別途見積) | − | 120-058-467 |
| CS-492-M4-IV-P100 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,200/パック (￥1,320/パック) | − | 120-038-073 |
| CS-492-M4-WT-P100 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,200/パック (￥1,320/パック) | − | 120-038-076 |
| CS-492-M4-BR-P100 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,200/パック (￥1,320/パック) | − | 120-038-071 |
| CS-492-M4-BL-P100 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,200/パック (￥1,320/パック) | − | 120-038-070 |
| CS-492-M4-SGR-P100 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,200/パック (￥1,320/パック) | − | 120-038-075 |
| CS-492-M4-LGR-P100 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,200/パック (￥1,320/パック) | − | 120-038-074 |
| CS-492-M4-DGR-P100 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,200/パック (￥1,320/パック) | − | 120-038-072 |
右にスライドするとさらに情報が見られます
設計支援・選定ツール
- ※ スガツネ工業では、正確な製品情報を表示するよう最善の努力をしておりますが、WEBカタログの正確性や有用性については、何ら法律上の保証を行うものではなく、法的な義務や責任を負うものではありません。
- ※ スガツネ工業は、WEBカタログの情報を予告なく変更（価格及び仕様・寸法・色など）し、またはWEBカタログの運営を中断または中止させて頂くことがあります。あらかじめご了承ください。
- ※ CADデータを含む本WEBサイトに掲載されている全ての情報は、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
- ※ 本WEBサイト製品情報のご利用にあたっては、WEBサイト利用規約、プライバシーポリシー、製品情報ガイドをご確認いただき、内容のすべてにご同意いただいた上で各サービスをご利用ください。ご利用いただく場合、各サービスの注意事項や規約にご同意、承諾いただいたものとします。
扉の垂れ調整が簡単に行えます。
