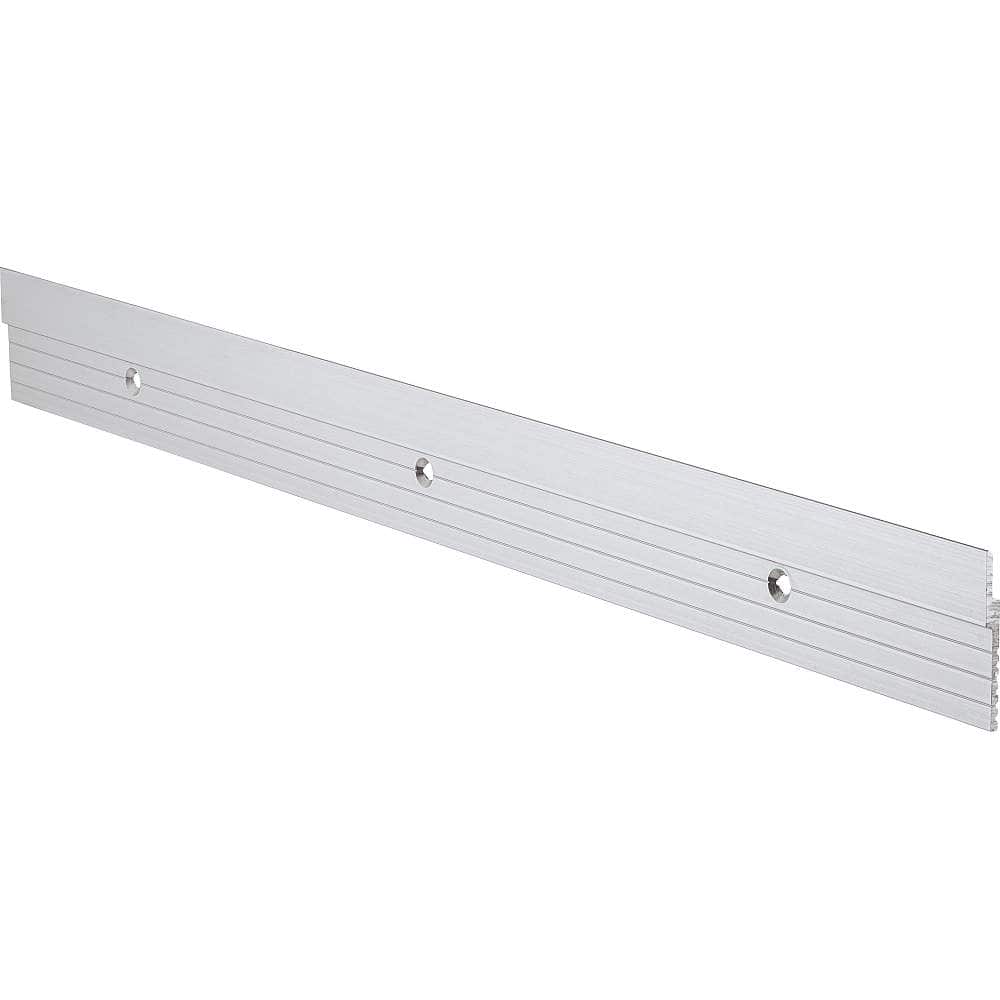

壁側とパネル側に吊金具をビスで取り付け、凹凸を引っ掛けて吊るします。パネル吊金具 AUH型

レール形状なので、水平のレベル出しが簡単です。複数枚パネルを並べる時もキレイに設置できます。パネル吊金具 AUH型

上：皿穴加工なし仕様
下：皿穴加工あり仕様

パネル吊金具

●長尺のはめ込み式吊金具で、工具を使わずにパネルの取り付け・取り外しが簡単に行えます。
●取り付けた際、パネルと壁の隙間はわずか5mm以下になります。
●パネル側と壁側は同一部材なので、管理を含めて取り扱いが簡単です。
●連続したパネルの取り付けも簡単です。
●大型パネル等の反りを防止する効果があります。
●ビスガイドの溝を（図面参照）、取付穴に設定できます。
●追加工の手間を削減できる皿穴加工あり仕様が追加されました。
●石膏ボードに取り付け可能な石膏釘セットも用意しました。

用途: ●展示パネル、絵画、家具など

推奨ねじ: ●皿タッピンねじ呼び4

大きな絵画を壁に飾る際の吊金具としても使用できます。

※画像は別売のキャッチ金具 AUH-C70を併用した場合です。

- 取付
- 特長

#キーワード: #パネル吊り金具; #ドッコ金物; #ドッコレール; #トッコレール; #引っ掛けらレール; #長尺レール; #ハンギングレール; #ケンドン; #けんどん; #ピクチャーレール; #賃貸; #壁につけられる; #フック; #穴が目立たない; #ピンフック; #石膏ピン

CADBIM、IESなど
カタログ
取説

製品情報・購入
CAD・データダウンロード
カタログ
レビュー・口コミ

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体本体

絞り込み検索結果

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	旧品番	新品番	セット名	仕様	耐荷重kgf	耐荷重N	材料	注文コード	旧注文コード	新注文コード	JANコード
AUH-900 品番 AUH-900 3Dビュー	AUH-900	カート	￥1,200/本 (￥1,320/本)	ログイン後表示	－	－	－	－	－	皿穴加工なし	30	294.2	アルミニウム合金	110-021-888	－	－	4510932045025
AUH-2700 品番 AUH-2700 3Dビュー	AUH-2700	カート	￥3,130/本 (￥3,443/本)	ログイン後表示	－	－	－	－	－	皿穴加工なし	30	294.2	アルミニウム合金	110-023-958	－	－	4510932045193
	AUH-1800A	カート	￥3,800/本 (￥4,180/本)	ログイン後表示	－	－	－	－	－	皿穴加工あり	30	294.2	アルミニウム合金	110-058-757	－	－	4510932234337

右にスライドするとさらに情報が見られます

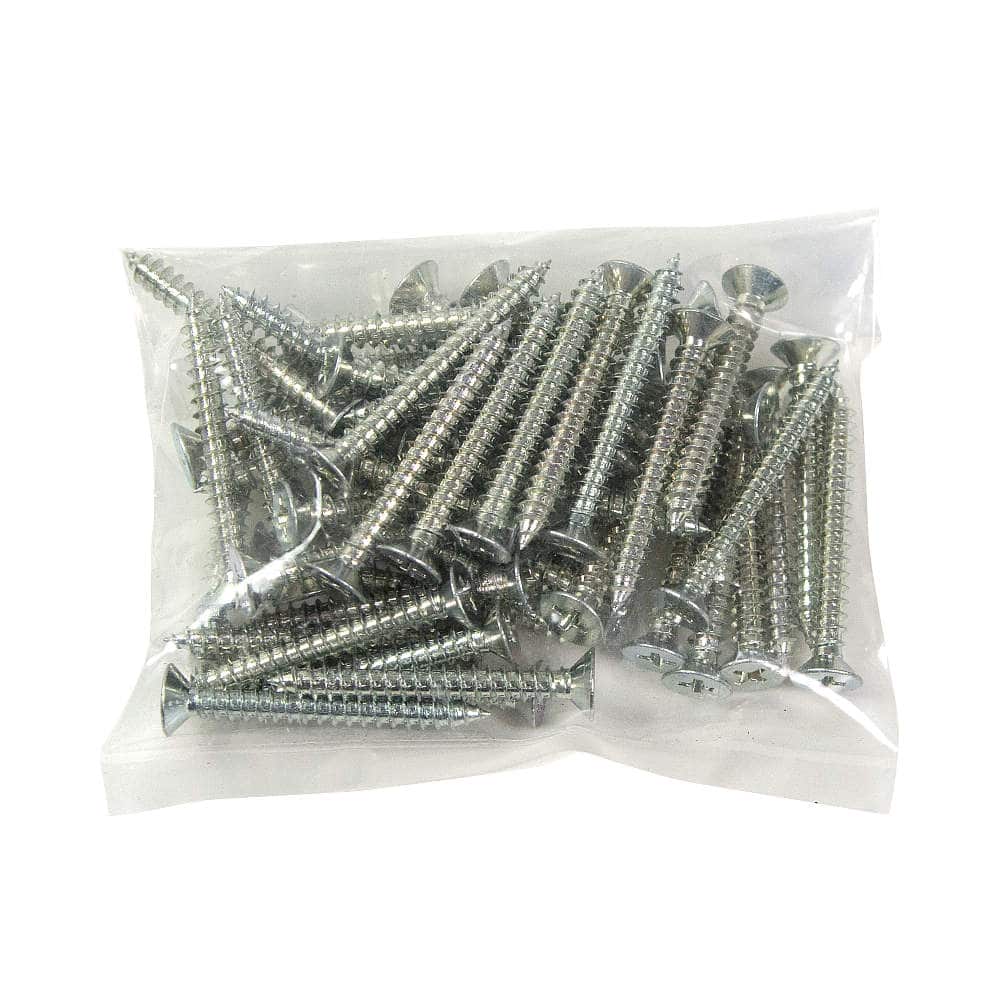

別売品ねじ　別売品

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	材料	注文コード	旧注文コード	新注文コード	JANコード
	TAP435P50	カート	￥500/セット (￥550/セット)	ログイン後表示	－	－		－	－	－	鋼	110-058-759	－	－	4510932235839

右にスライドするとさらに情報が見られます

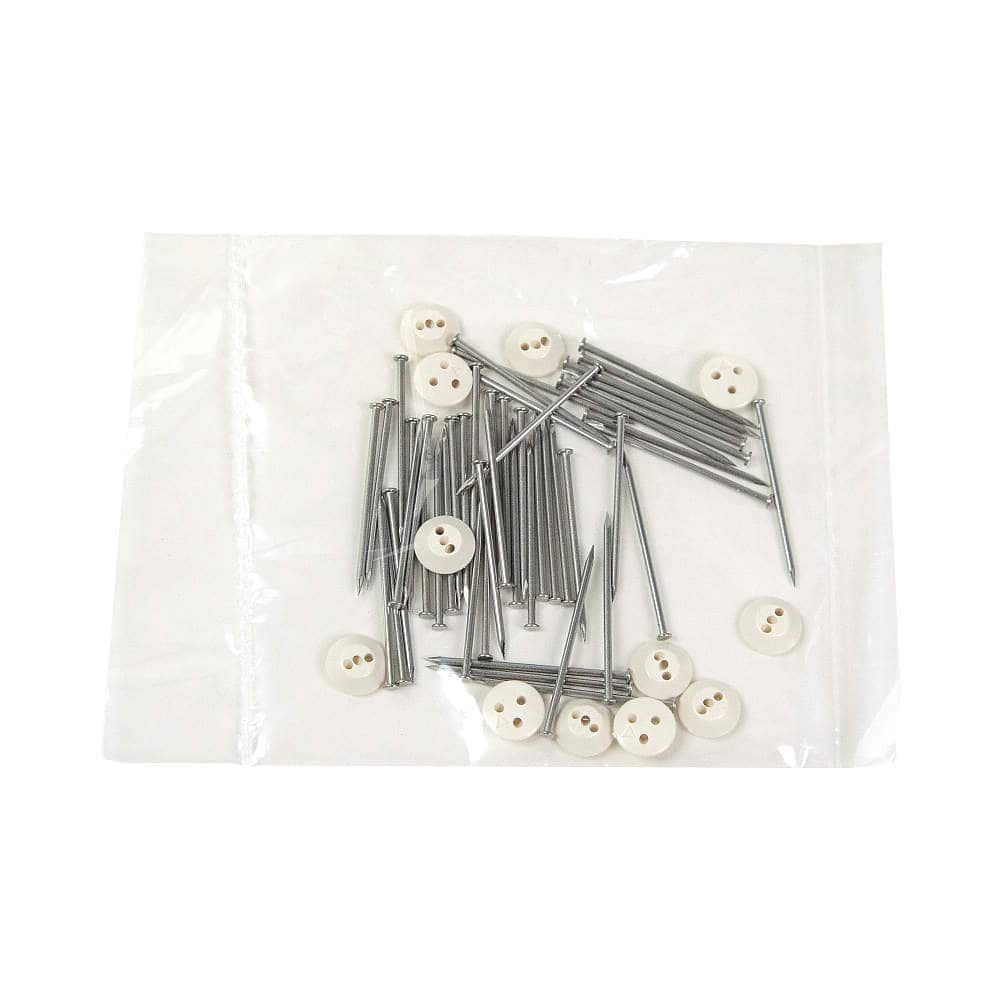

オプション石膏釘セット　オプション品

[その他]: 【石膏ボード取付時の参考荷重】カット長さ300mm…約4kgf （取付穴数2）、カット長さ750mm以上…約10kgf（取付穴数5～12）12.5mm厚の石膏ボードに、AUH-1800A 皿穴加工あり仕様と、AUH-SK 石膏釘セットをすべての取付穴に使用した場合

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	材料	注文コード	旧注文コード	新注文コード	JANコード
	AUH-SK	カート	￥570/セット (￥627/セット)	ログイン後表示	－	－	－	－	－	－	ステンレス鋼／AES樹脂	110-058-758	－	－	4510932235822

右にスライドするとさらに情報が見られます

オプション石膏ピン取付工具　オプション品

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	注文コード	旧注文コード	新注文コード	JANコード
SK-JIG10-GN 品番 SK-JIG10-GN 3Dビュー	SK-JIG10-GN	カート	￥350/ヶ (￥385/ヶ)	ログイン後表示	－	－		－	－	－	120-044-620	－	－	4510932189965

右にスライドするとさらに情報が見られます

ご注意

●ねじ取付の際はパネル、壁ともに必ず柱などの固い下地が裏にある位置に取り付けてください。
●石膏釘セット使用時はAUH-C70 キャッチ金具と併用できません。
●上下2組での取付を推奨しております。

●耐荷重は推奨穴加工をした本品（A寸法700mmの状態）上下2組（780mm間隔）に対し、高さ900mm、幅700mm、厚さ25mmのパネル（荷重は厚さの中心）を取り付けた場合の数値です。壁からパネル厚中心までの距離やパネル材質によって変わりますので、ご注意ください。
