引き出しユニット
BEVE80型
ソフトクロージング機構付

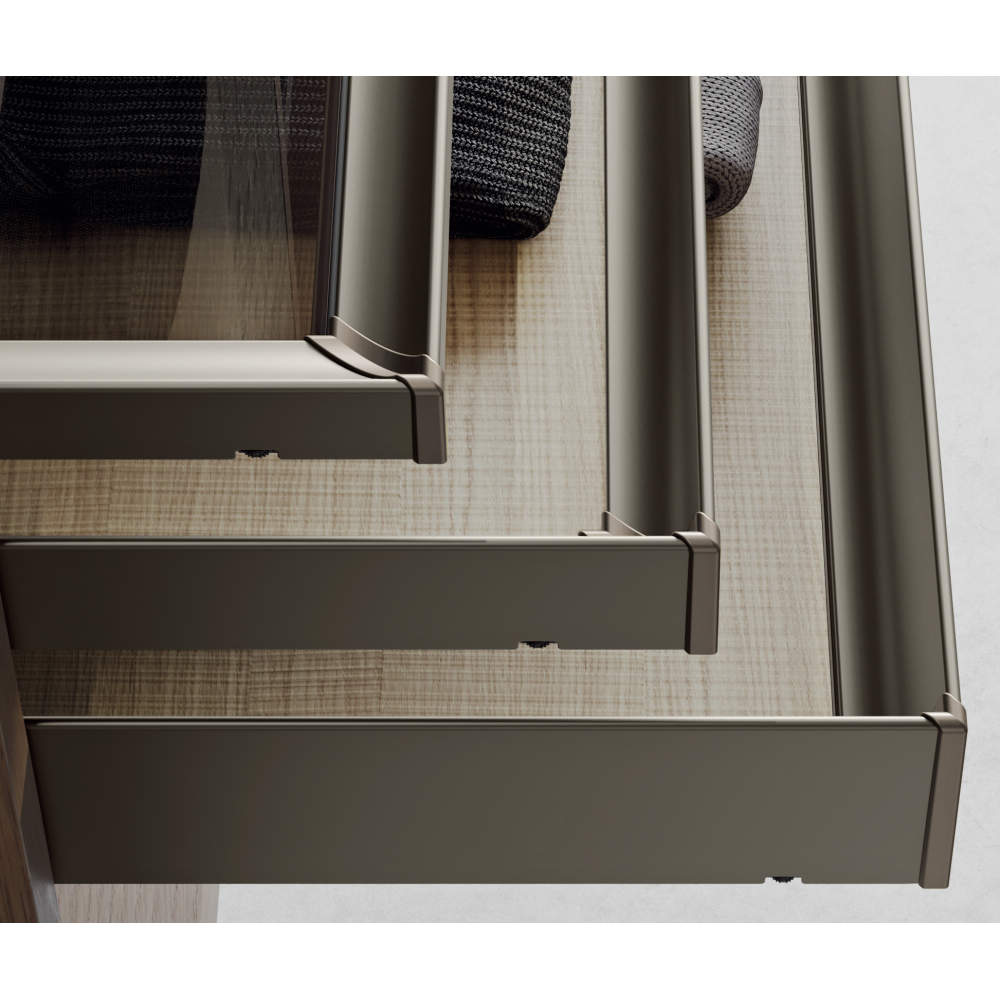

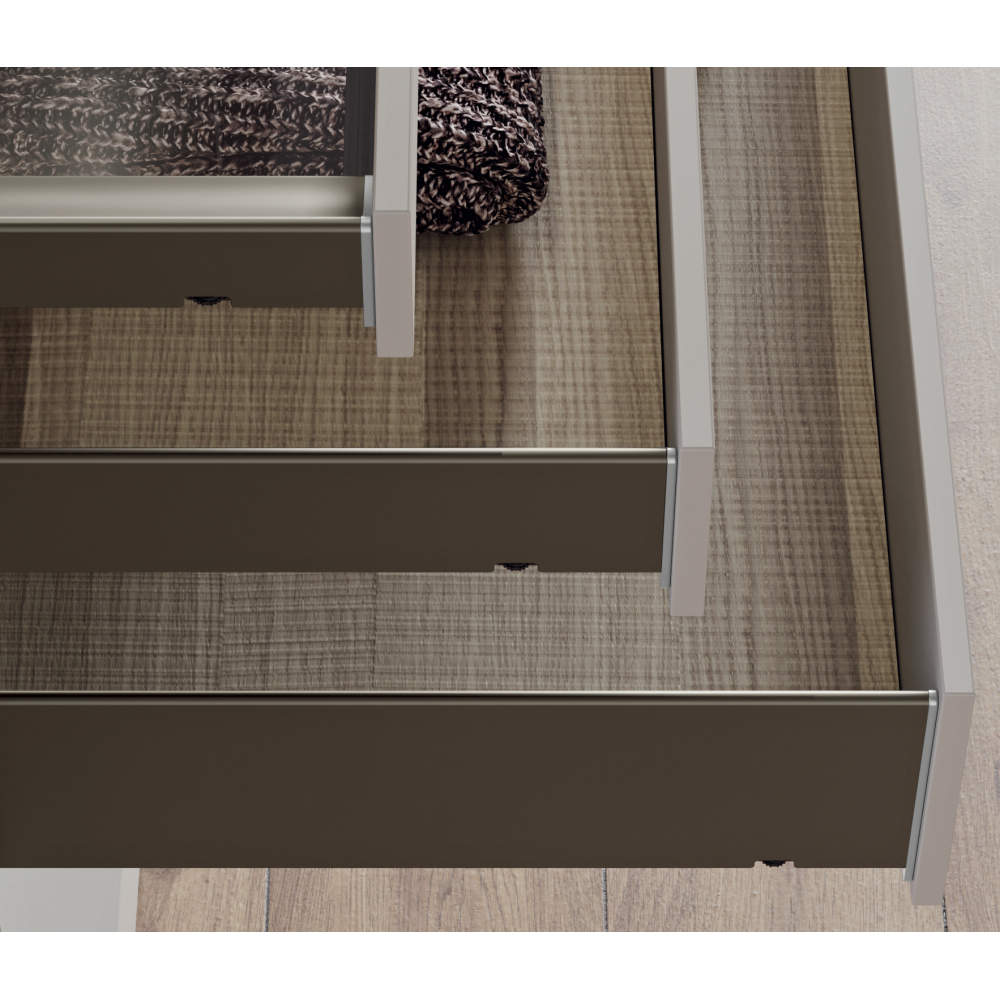

●レールと金属製パネル（側板・前板・先板）からなる引き出しユニットです。
●スライドレールが外側から見えないため、キャビネットなどのデザイン性を損ないません。
●スライドレールが外側から見えないため、キャビネットなどのデザイン性を損ないません。
- セルフ＆ソフトクロージング
レールの脱着ができます
押し込まずに全閉する機構付
- 仕様
- ●引き出しの調整機能（前後2mm、上下5mm）
●4方枠セット（側板・前板・先板）と3方枠セット（側板・先板）があります。
- 用途
- ●ホテル家具、店舗什器、オーダーキッチンなど
- その他
- ●エクセサリーは、他にもクローゼットアクセサリーをご用意しています。
- 付属品
- ●十字穴付皿タッピンねじ4×23
- オプション品
- ●ハンギングバー
スガツネ工業はSALICE(サリチェ)社excessoriesの日本総代理店です。
- #キーワード
- #クローゼット収納
- #スカートハンガー
- #スラックスハンガー
- #ワードローブ
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
12件
／12件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
12件
12件中
絞り込み
- 製品情報・購入
- カタログ
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
3方枠セット フレーム高さ52mm
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 耐荷重kgf/ペア | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
BEVE80QBAG40033A | カート |
￥40,500/セット
(￥44,550/セット)
|
ログイン後 表示 |
− | − |  |
− | − | − | 428 | 400 | 30 | 側板/スライドレールセット428mm | 190-056-727 | − | − | − |
|
|
BEVE80QBCA12533A | カート |
￥17,500/セット
(￥19,250/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 428 | 400 | 30 | 先板フレームセット1250mm | 190-056-728 | − | − | − |
右にスライドするとさらに情報が見られます
引き出し1段につき、スライドレールセット・フレームセットを一つずつご注文ください。
3方枠セット フレーム高さ78mm
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 耐荷重kgf/ペア | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BEVE80QDAG40033A | カート |
￥42,000/セット
(￥46,200/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 428 | 400 | 30 | 側板/スライドレールセット428mm | 190-056-729 | − | − | − |
|
|
BEVE80QDCA12533A | カート |
￥19,500/セット
(￥21,450/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 428 | 400 | 30 | 先板フレームセット1250mm | 190-056-730 | − | − | − |
右にスライドするとさらに情報が見られます
引き出し1段につき、スライドレールセット・フレームセットを一つずつご注文ください。
3方枠セット フレーム高さ128mm
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 耐荷重kgf/ペア | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BEVE80QFAG40033A | カート |
￥46,000/セット
(￥50,600/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 428 | 400 | 30 | 側板/スライドレールセット428mm | 190-056-731 | − | − | − |
|
|
BEVE80QFCA12533A | カート |
￥23,500/セット
(￥25,850/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 428 | 400 | 30 | 先板フレームセット1250mm | 190-056-732 | − | − | − |
右にスライドするとさらに情報が見られます
引き出し1段につき、スライドレールセット・フレームセットを一つずつご注文ください。
4方枠セット フレーム高さ52mm
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 耐荷重kgf/ペア | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BEVE80QAAG40033A | カート |
￥41,000/セット
(￥45,100/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | 30 | 側板/スライドレールセット440mm | 190-056-719 | − | − | − |
|
|
BEVE80QABA12533A | カート |
￥21,500/セット
(￥23,650/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | 30 | 前板/先板フレームセット1250mm | 190-056-720 | − | − | − |
右にスライドするとさらに情報が見られます
引き出し1段につき、スライドレールセット・フレームセットを一つずつご注文ください。
4方枠セット フレーム高さ78mm
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 耐荷重kgf/ペア | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BEVE80QCAG40033A | カート |
￥42,500/セット
(￥46,750/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | 30 | 側板/スライドレールセット440mm | 190-056-721 | − | − | − |
|
|
BEVE80QCBA12533A | カート |
￥25,000/セット
(￥27,500/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | 30 | 前板/先板フレームセット1250mm | 190-056-722 | − | − | − |
右にスライドするとさらに情報が見られます
引き出し1段につき、スライドレールセット・フレームセットを一つずつご注文ください。
4方枠セット フレーム高さ128mm
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 耐荷重kgf/ペア | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BEVE80QEAG40033A | カート |
￥45,500/セット
(￥50,050/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | 30 | 側板/スライドレールセット440mm | 190-056-723 | − | − | − |
|
|
BEVE80QEBA12533A | カート |
￥33,000/セット
(￥36,300/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | 30 | 前板/先板フレームセット1250mm | 190-056-724 | − | − | − |
右にスライドするとさらに情報が見られます
引き出し1段につき、スライドレールセット・フレームセットを一つずつご注文ください。
3方枠セット用オプション品 ハンギングバー
●底板の代わりに取り付け可能です。
- [仕様]
- ハンギングバー

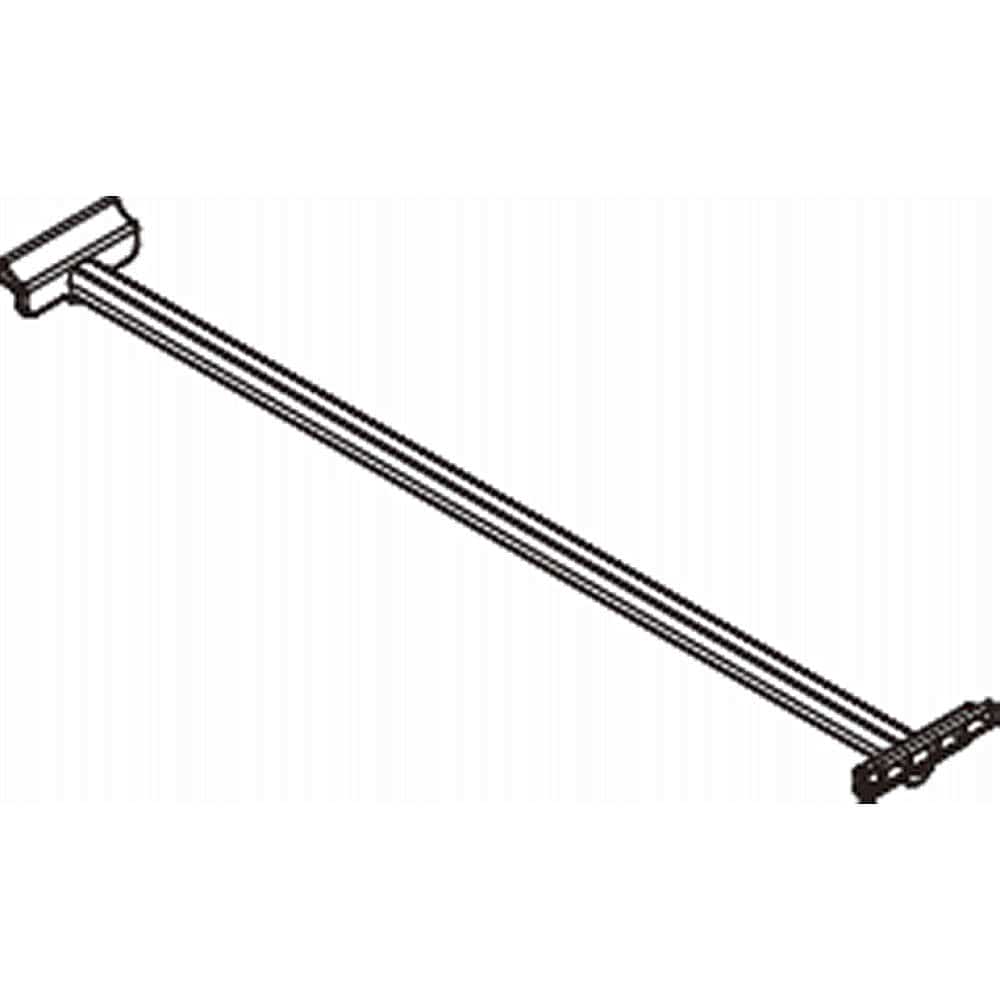

クリップ無し：スラックスを掛けるのに適しています。

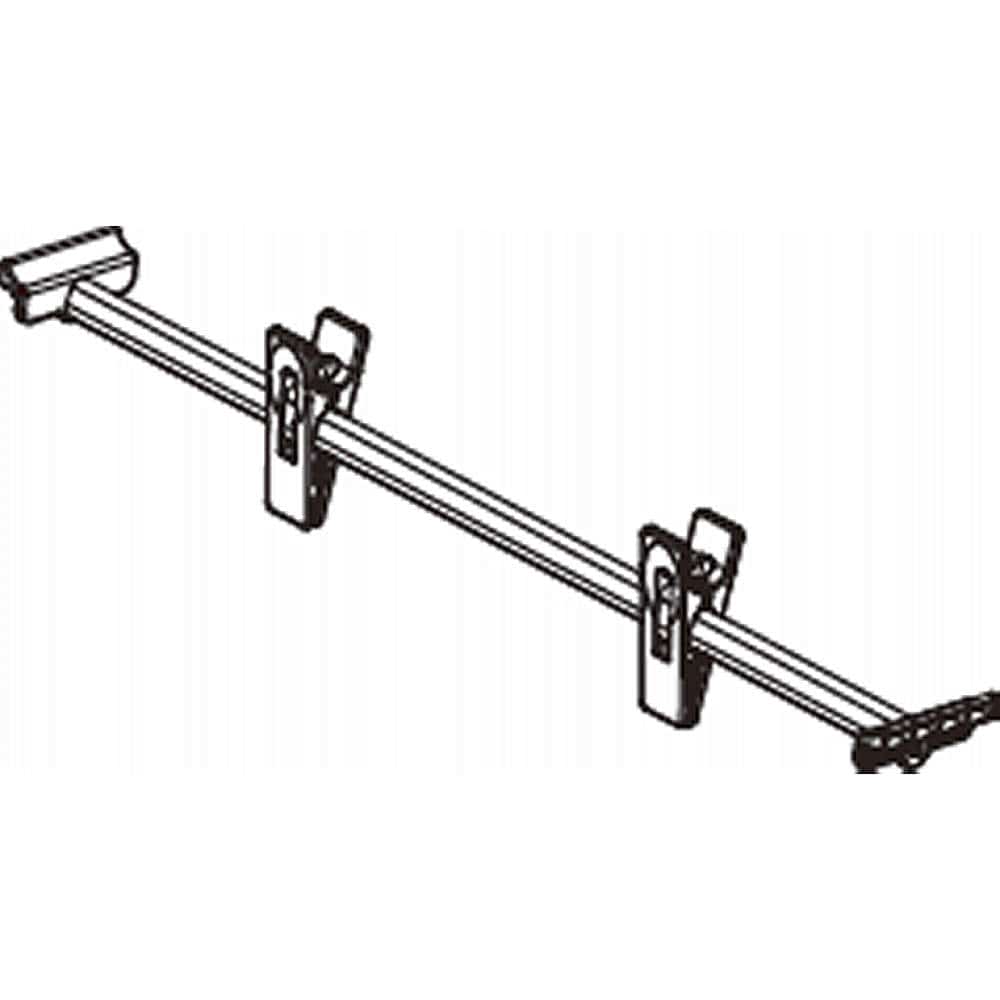

クリップ有り：スカートを掛けるのに適しています。
使用数の目安：引き出し幅500mmに対して7ヶ。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BEVE80FXEA20533B | カート |
￥2,000/ヶ
(￥2,200/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 428 | 400 | クリップ無し | 190-056-733 | − | − | − |
|
|
BEVE80FXFA20533B | カート |
￥4,000/ヶ
(￥4,400/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 428 | 400 | クリップ有り | 190-056-734 | − | − | − |
右にスライドするとさらに情報が見られます
4方枠セット用オプション品 ハンギングバー
●底板の代わりに取り付け可能です。
- [仕様]
- ハンギングバー
クリップ無し：スラックスを掛けるのに適しています。
クリップ有り：スカートを掛けるのに適しています。
使用数の目安：引き出し幅500mmに対して7ヶ。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 引き出し奥行 | 移動距離 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BEVE80FXEA10533B | カート |
￥2,000/ヶ
(￥2,200/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | クリップ無し | 190-056-725 | − | − | − |
|
|
BEVE80FXFA10533B | カート |
￥4,000/ヶ
(￥4,400/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 440 | 400 | クリップ有り | 190-056-726 | − | − | − |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●ソフトクロージング機構が作動している時に、強い力で押し込まないでください。オイル漏れの原因になります。
●前板が大きすぎると誤作動をする恐れがあります。現物にてご確認ください。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
-

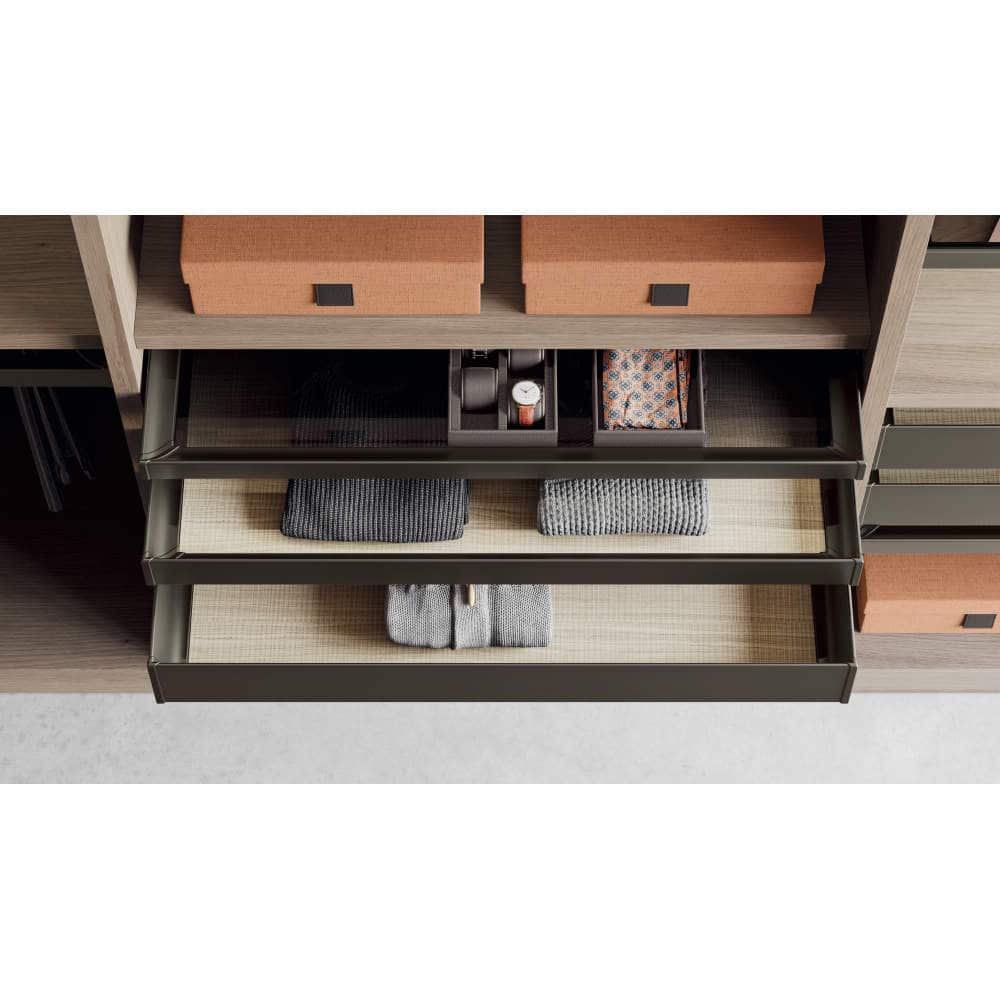

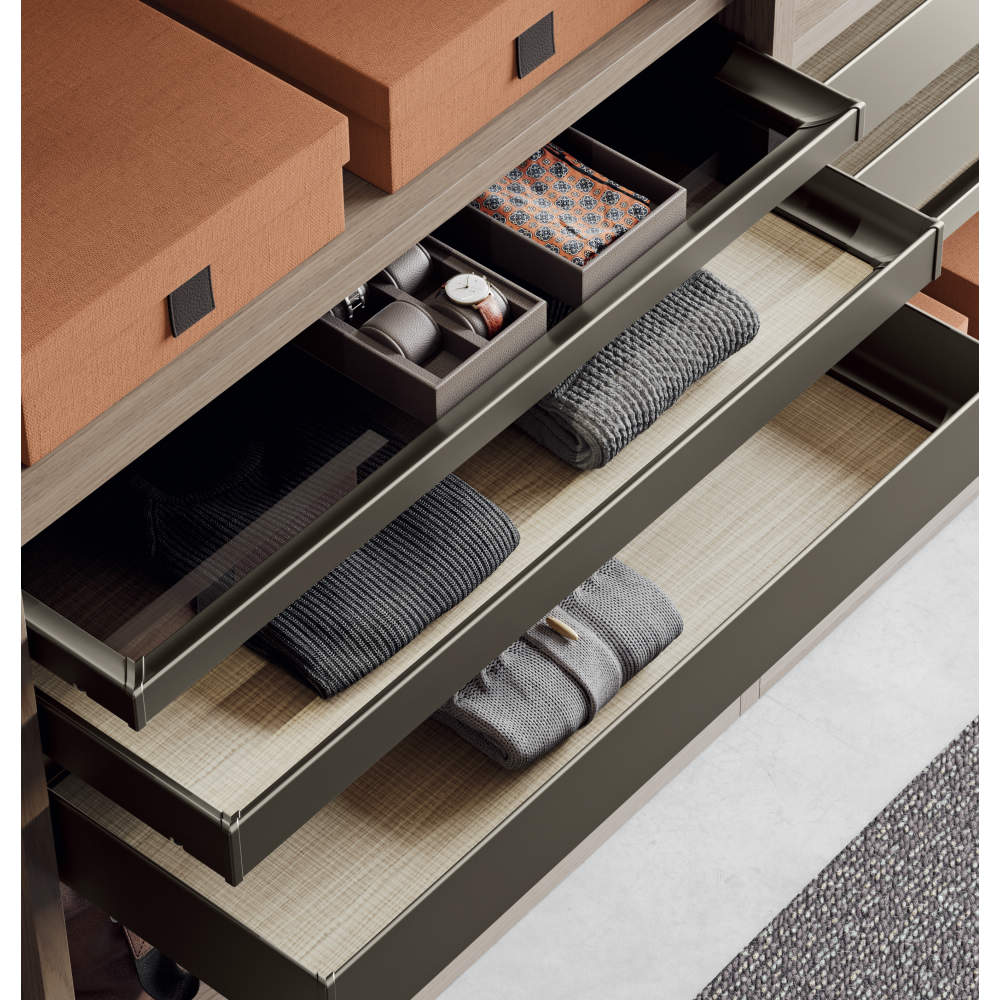

ワードローブ
- 使用場所：
- ワードローブ
- 備考：
- 引き出しユニットBEVE80型とぴったり納まるサイズのトレーBEVE80CXLA型です。トレーはご希望の仕様によってご案内内容が異なる場合がございます。詳細はお問い合わせください。
-
ワードローブ
- 使用場所：
- ワードローブ
- 備考：
- 引き出しユニットBEVE80型とぴったり納まるサイズのトレーBEVE80CXLA型です。トレーはご希望の仕様によってご案内内容が異なる場合がございます。詳細はお問い合わせください。
-
ワードローブ
- 使用場所：
- ワードローブ
- 備考：
- 引き出しユニットBEVE80型とぴったり納まるサイズのトレーBEVE80CXLA型です。トレーはご希望の仕様によってご案内内容が異なる場合がございます。詳細はお問い合わせください。
-

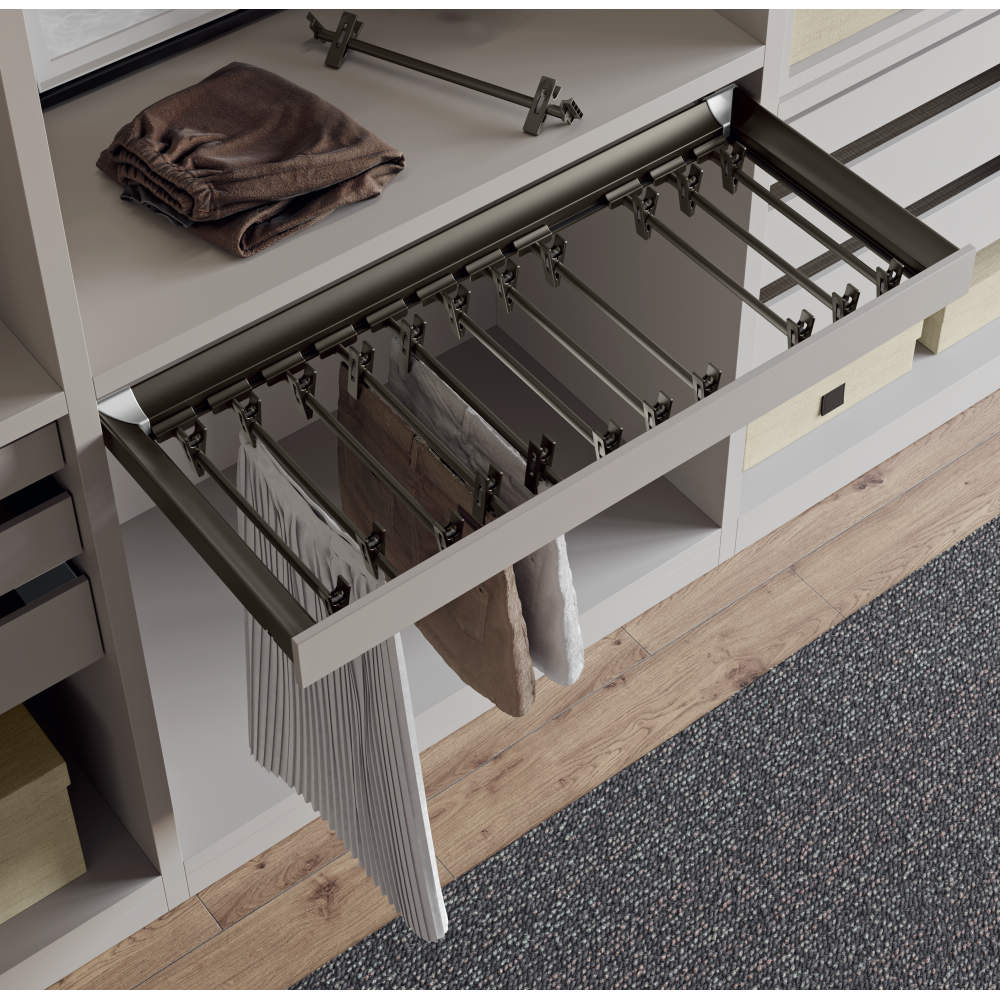

ワードローブ
- 使用場所：
- ワードローブ
- 備考：
- 引き出しユニットハンギングバー クリップ有り
-

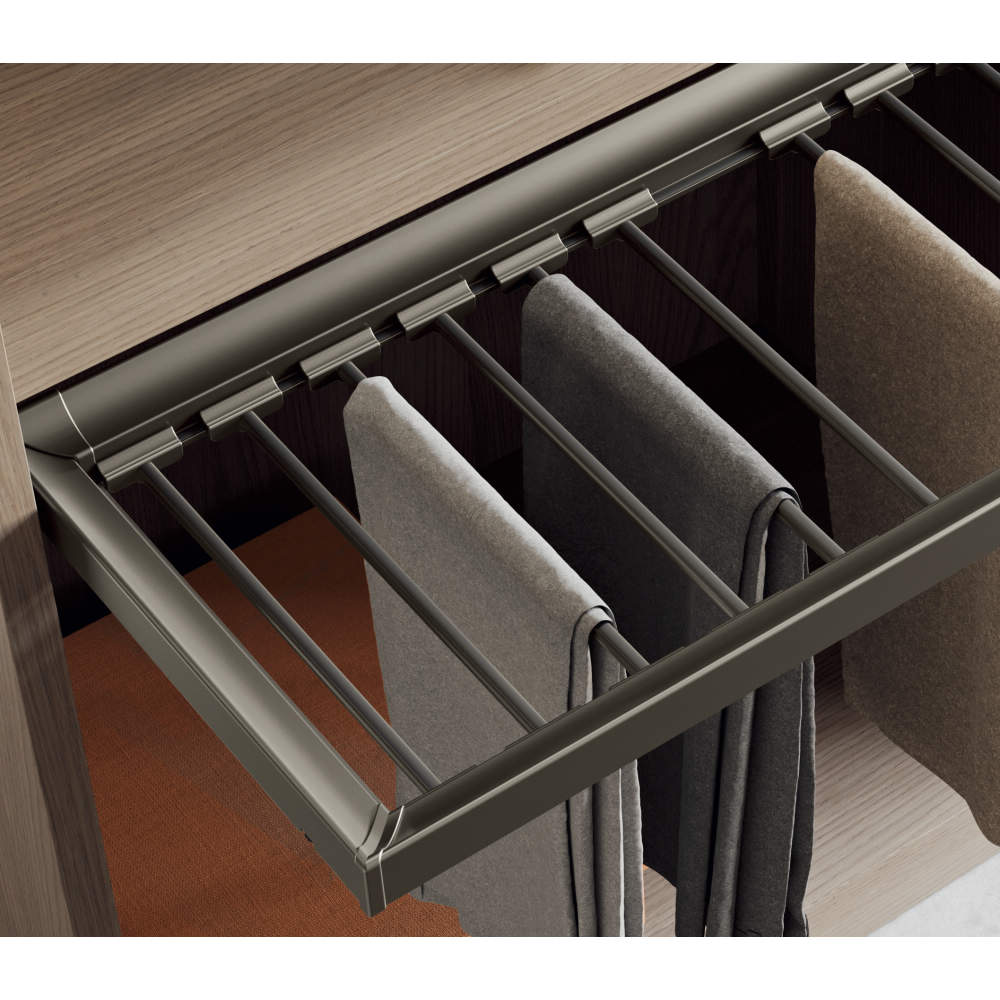

ワードローブ
- 使用場所：
- ワードローブ
- 備考：
- 引き出しユニットハンギングバー クリップ無し
-
ワードローブ
- 使用場所：
- ワードローブ
- 備考：
- 引き出しユニットBEVE80型とぴったり納まるサイズのトレーBEVE80CXLA型です。トレーはご希望の仕様によってご案内内容が異なる場合がございます。詳細はお問い合わせください。
-
ワードローブ
- 使用場所：
- ワードローブ
- 備考：
- トレーはご希望の仕様によってご案内内容が異なる場合がございます。詳細はお問い合わせください。
施工例・採用事例サイトのご紹介
施工例・採用事例・使用イメージなどを空間シーンや、製品カテゴリ、キーワード検索で探せるWEBサイトもございます。
ぜひご利用ください。
-
取付説明書（4方枠_日本語版）
-
取付説明書（3方枠_日本語版）
