モノフラット
FAD-20
中量扉用 PAT

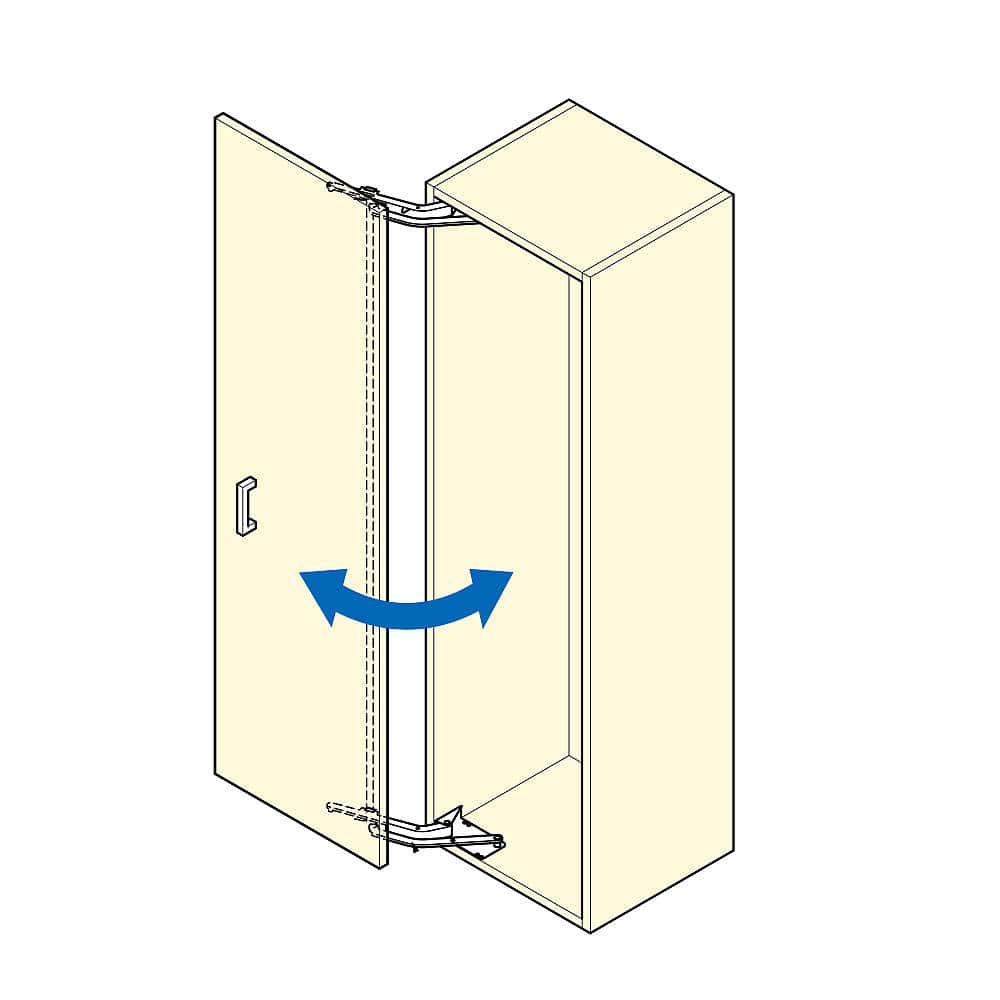

開き戸よりも小さい軌跡で開き、開いた後も扉が邪魔にならない、クローゼットなどに最適なアーム式フラットドア。
●扉を閉じた時に、扉と壁面がフラットになる中量扉用ドアシステムです。
●扉を開く時の軌跡が開き戸に比べて小さく、キャビネット前のスぺースが狭くても使用できます。

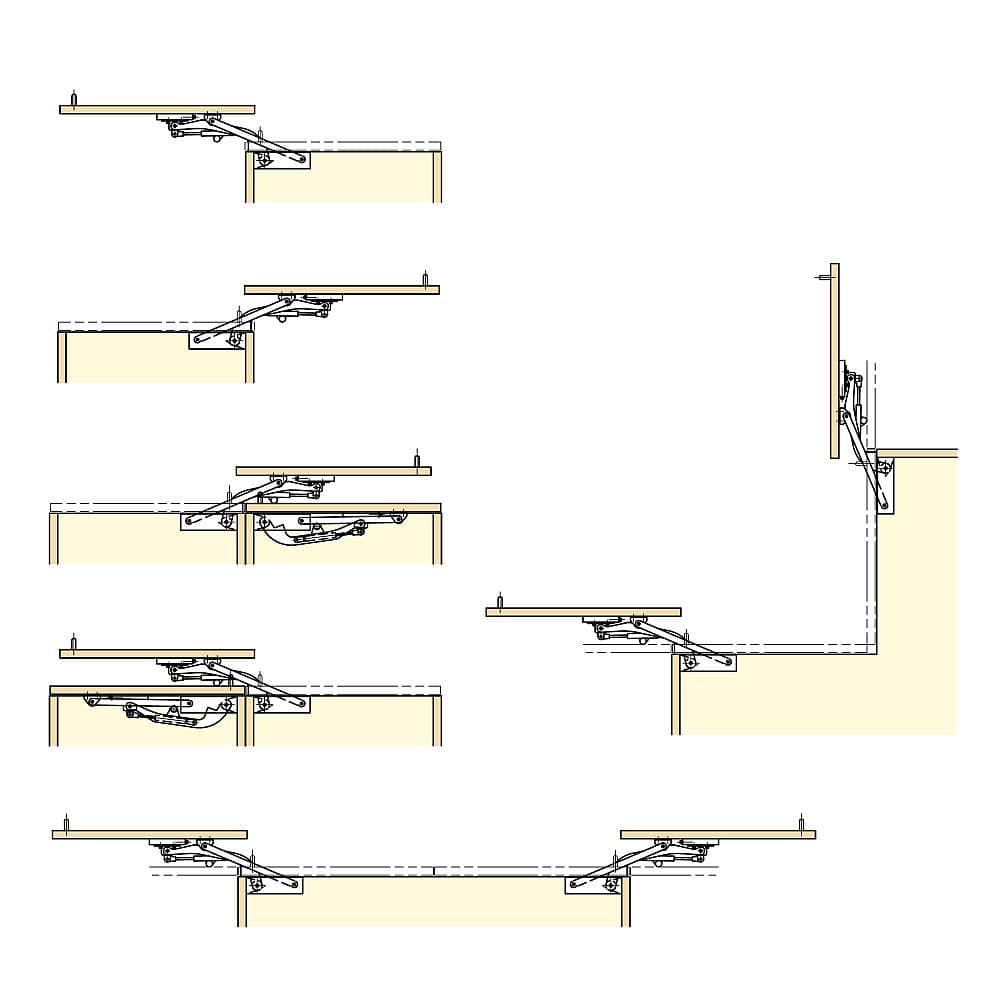

●片開き、観音開きなどの開き方の組み合わせが可能です。
●ガススプリングを使用しているため扉の開閉がスムーズで、全開時、全閉時に扉を保持します
●扉を開く時の軌跡が開き戸に比べて小さく、キャビネット前のスぺースが狭くても使用できます。
●片開き、観音開きなどの開き方の組み合わせが可能です。
●ガススプリングを使用しているため扉の開閉がスムーズで、全開時、全閉時に扉を保持します
- 弊社4万回開閉試験クリア
- 仕様
- ●扉幅：500〜550mm
●扉高さ：1000〜2420mm
●扉厚：35mm以下
●扉質量：20kg以下(扉1枚当り)
●製品仕様：1枚扉仕様(かぶせ)
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 扉質量kg | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 FAD-20
品番
3Dビュー
|
FAD-20 |
カート
|
￥38,350/セット
(￥42,185/セット)
|
お問い合わせください | − | − | − | − | − | − | 0〜20 | 250-180-908 | − | − | 4510932127080 |
右にスライドするとさらに情報が見られます
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | ||||
|---|---|---|---|---|---|---|
| 納まり図 | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
カタログ訂正・更新のご案内
-
取付説明書（日本語版）
-
Installation Manual (English)
