上吊式引戸
FD30
デュアルソフトクローザー仕様/3枚連動引戸/上ローラー木口掘込 PAT
扉を戸先と戸尻の双方向に、ゆっくりと静かに開閉させる、デュアルソフトクローザーと3枚連動を組み合わせた人に優しい引戸金物。
●引込量が約100mmで安心！2段階でゆっくり引き込むシーケンシャルWダンパー搭載で、開けるときも軽い力で開けられる。
●開き方向も最後はゆっくり引き込む。引込量は戸尻側約50mm。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向も最後はゆっくり引き込む。引込量は戸尻側約50mm。
●注意などの詳細はデジタルカタログをご覧ください。
- ソフトクローズ
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅（操作扉：デュアルソフトクローザーを使用）：590〜1000mm
●扉幅（中間扉、従動扉：シングルソフトクローザーを使用）：510〜1000mm
●扉高さ：2400mm以下
●扉厚：30〜38mm
●扉質量：30kg以下（扉１枚当り）※推奨10kg〜
- #キーワード
- #ハンガーレール
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- ブランド・シリーズ特長
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD30-HRP3 |
カート
|
￥46,600/セット
(￥51,260/セット)
|
お問い合わせください | − | − | − | − | − | − | 250-022-268 | − | − | 4510932114721 |
右にスライドするとさらに情報が見られます
本品は在庫限りで販売を終了いたします。
ソフトクローザー専用上レール（面付用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 長さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD30-TRM1820SCSIL |
カート
|
￥3,600/本
(￥3,960/本)
|
お問い合わせください | − | − |  |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 1820 | 250-017-805 | − | − | 4510932112314 |
|
|
FD30-TRM1820SCUM |
カート
|
￥4,010/本
(￥4,411/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 1820 | 250-017-806 | − | − | 4510932112321 |
|
|
FD30-TRM2730SCSIL |
カート
|
￥6,090/本
(￥6,699/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 2730 | 250-017-978 | − | − | 4510932112857 |
|
|
FD30-TRM2730SCUM |
カート
|
￥6,460/本
(￥7,106/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 2730 | 250-017-979 | − | − | 4510932112864 |
|
|
FD30-TRM3640SCSIL |
カート
|
￥8,090/本
(￥8,899/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 3640 | 250-017-982 | − | − | 4510932112895 |
|
|
FD30-TRM3640SCUM |
カート
|
￥8,530/本
(￥9,383/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 3640 | 250-017-983 | − | − | 4510932112901 |
|
|
FD30-TRM2000SCSIL |
カート
|
￥4,490/本
(￥4,939/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 2000 | 250-018-873 | − | − | 4510932113342 |
|
|
FD30-TRM2000SCUM |
カート
|
￥4,690/本
(￥5,159/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 2000 | 250-018-874 | − | − | 4510932113359 |
|
|
FD30-TRM3000SCSIL |
カート
|
￥6,840/本
(￥7,524/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 3000 | 250-018-877 | − | − | 4510932113380 |
|
|
FD30-TRM3000SCUM |
カート
|
￥6,600/本
(￥7,260/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 3000 | 250-018-878 | − | − | 4510932113397 |
|
|
FD30-TRM4000SCSIL |
カート
|
￥9,100/本
(￥10,010/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 4000 | 250-018-881 | − | − | 4510932113427 |
|
|
FD30-TRM4000SCUM |
カート
|
￥9,290/本
(￥10,219/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 4000 | 250-018-882 | − | − | 4510932113434 |
|
|
FD30-TRM1820SCWT |
カート
|
￥4,550/本
(￥5,005/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 1820 | 250-025-146 | − | − | 4510932116565 |
|
|
FD30-TRM2730SCWT |
カート
|
￥7,130/本
(￥7,843/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 2730 | 250-025-148 | − | − | 4510932116589 |
|
|
FD30-TRM3640SCWT |
カート
|
￥8,930/本
(￥9,823/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 3640 | 250-025-150 | − | − | 4510932116602 |
|
|
FD30-TRM2000SCWT |
カート
|
￥5,330/本
(￥5,863/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 2000 | 250-025-160 | − | − | 4510932116701 |
|
|
FD30-TRM3000SCWT |
カート
|
￥7,770/本
(￥8,547/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 3000 | 250-025-162 | − | − | 4510932116725 |
|
|
FD30-TRM4000SCWT |
カート
|
￥9,480/本
(￥10,428/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（面付用） | 4000 | 250-025-164 | − | − | 4510932116749 |
右にスライドするとさらに情報が見られます
ソフトクローザー専用上レール（掘込用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 長さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD30-TRH1820SCSIL |
カート
|
￥3,600/本
(￥3,960/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 1820 | 250-017-807 | − | − | 4510932112338 |
|
|
FD30-TRH1820SCUM |
カート
|
￥4,010/本
(￥4,411/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 1820 | 250-017-808 | − | − | 4510932112345 |
|
|
FD30-TRH2730SCSIL |
カート
|
￥6,090/本
(￥6,699/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 2730 | 250-017-980 | − | − | 4510932112871 |
|
|
FD30-TRH2730SCUM |
カート
|
￥6,460/本
(￥7,106/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 2730 | 250-017-981 | − | − | 4510932112888 |
|
|
FD30-TRH3640SCSIL |
カート
|
￥8,090/本
(￥8,899/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 3640 | 250-017-984 | − | − | 4510932112918 |
|
|
FD30-TRH3640SCUM |
カート
|
￥8,530/本
(￥9,383/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 3640 | 250-017-985 | − | − | 4510932112925 |
|
|
FD30-TRH2000SCSIL |
カート
|
￥4,490/本
(￥4,939/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 2000 | 250-018-875 | − | − | 4510932113366 |
|
|
FD30-TRH2000SCUM |
カート
|
￥4,690/本
(￥5,159/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 2000 | 250-018-876 | − | − | 4510932113373 |
|
|
FD30-TRH3000SCSIL |
カート
|
￥6,840/本
(￥7,524/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 3000 | 250-018-879 | − | − | 4510932113403 |
|
|
FD30-TRH3000SCUM |
カート
|
￥6,600/本
(￥7,260/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 3000 | 250-018-880 | − | − | 4510932113410 |
|
|
FD30-TRH4000SCSIL |
カート
|
￥9,100/本
(￥10,010/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 4000 | 250-018-883 | − | − | 4510932113441 |
|
|
FD30-TRH4000SCUM |
カート
|
￥9,290/本
(￥10,219/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 4000 | 250-018-884 | − | − | 4510932113458 |
|
|
FD30-TRH1820SCWT |
カート
|
￥4,550/本
(￥5,005/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 1820 | 250-025-147 | − | − | 4510932116572 |
|
|
FD30-TRH2730SCWT |
カート
|
￥7,130/本
(￥7,843/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 2730 | 250-025-149 | − | − | 4510932116596 |
|
|
FD30-TRH3640SCWT |
カート
|
￥8,930/本
(￥9,823/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 3640 | 250-025-151 | − | − | 4510932116619 |
|
|
FD30-TRH2000SCWT |
カート
|
￥5,330/本
(￥5,863/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 2000 | 250-025-161 | − | − | 4510932116718 |
|
|
FD30-TRH3000SCWT |
カート
|
￥7,770/本
(￥8,547/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 3000 | 250-025-163 | − | − | 4510932116732 |
|
|
FD30-TRH4000SCWT |
カート
|
￥9,480/本
(￥10,428/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | ソフトクローザー専用上レール（掘込用） | 4000 | 250-025-165 | − | − | 4510932116756 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD30-WRH-N |
カート
|
￥3,100/ヶ
(￥3,410/ヶ)
|
お問い合わせください | − | − |  |
− | − | − | ライトブラウン | 有色クロメート処理 | 亜鉛合金/ポリアセタール(POM) | デュアルソフトクローザー対応上ローラー （掘込用） | 250-020-837 | − | − | 4510932114240 |
|
|
FD30-WRH-DSC |
カート
|
￥11,530/ヶ
(￥12,683/ヶ)
|
お問い合わせください | 中止品 | ★ | − | − | − | − | ライトブラウン | 有色クロメート処理 | − | デュアルソフトクローザー（後付トリガー、トリガー取付治具付） | 250-026-119 | − | − | 4510932114172 |
|
|
FD30-WRH-SC |
カート
|
￥7,320/ヶ
(￥8,052/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ライトブラウン | − | − | シングルソフトクローザー | 250-023-586 | − | − | 4510932042123 |
|
FD30-HBB
品番
3Dビュー
|
FD30-HBB |
カート
|
￥700/ヶ
(￥770/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ブラック | クロメート処理 | − | バンパーブロック（連動用 アウトセット用） | 250-022-265 | − | − | 4510932114691 |
|
|

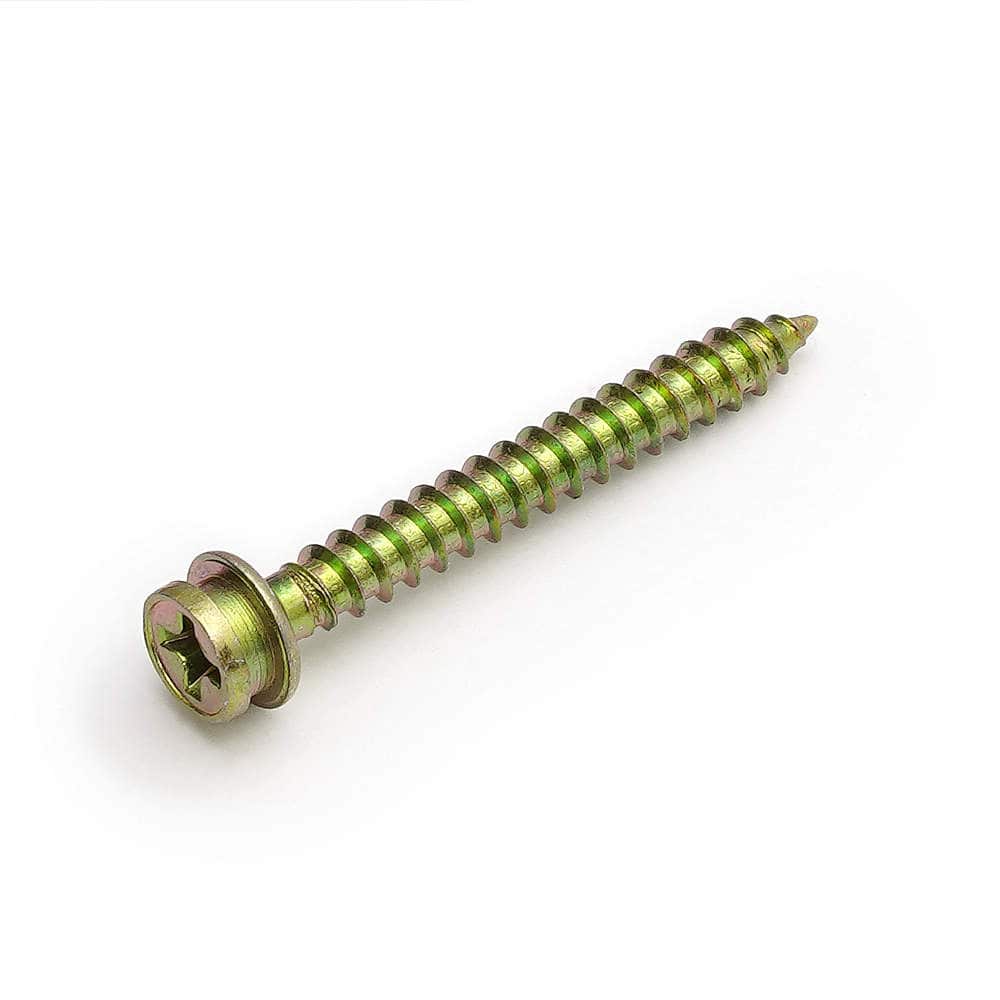

FD30-TRG |
カート
|
￥140/ヶ
(￥154/ヶ)
|
お問い合わせください | − | − | − | − | − | − | − | 有色クロメート処理 | 鋼 | 後付トリガー | 250-019-967 | − | − | 4510932113533 |
|
FD30-HRGU
品番
3Dビュー
|
FD30-HRGU |
カート
|
￥1,400/セット
(￥1,540/セット)
|
お問い合わせください | − | − | − | − | − | − | グレー | バレル研磨 | − | 連動用扉下ガイド受 | 250-022-261 | − | − | 4510932114653 |
|
FD30-HRDG
品番
3Dビュー
|
FD30-HRDG |
カート
|
￥1,700/ヶ
(￥1,870/ヶ)
|
お問い合わせください | − | − | − | − | − | − | グレー | バレル研磨 | − | 連動用扉付下ガイド | 250-022-262 | − | − | 4510932114660 |
|
FD30-HBGF
品番
3Dビュー
|
FD30-HBGF |
カート
|
￥750/ヶ
(￥825/ヶ)
|
お問い合わせください | − | − | − | − | − | − | グレー | バレル研磨 | − | 枠付下ガイド | 250-022-263 | − | − | 4510932114677 |
|
FD30-HRDB
品番
3Dビュー
|
FD30-HRDB |
カート
|
￥610/ヶ
(￥671/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ブラック | − | − | 連動用扉下ガイドブロック | 250-022-264 | − | − | 4510932114684 |
|
|
FD30-HBDR1000 |
カート
|
￥630/ヶ
(￥693/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ブラック | − | − | 扉下側埋め込みガイドレール（1000mm） | 250-022-266 | − | − | 4510932114707 |
|
|
FD25SP-30-TRJ |
カート
|
￥100/ヶ
(￥110/ヶ)
|
お問い合わせください | − | − | |
FD30-TRJ | − | − | オレンジ | − | ポリアセタール（POM） | トリガー取付治具 | 250-024-555 | − | − | 4510932116527 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
