上吊式引戸
FD30SP
デュアルソフトクローザー仕様/上ローラー木口掘込 PAT
扉を戸先と戸尻の双方向にゆっくりと静かに開閉させるデュアルソフトクローザー仕様。可倒式レバーにより、扉の脱着が、より簡単・確実になりました。
●軽い力で開けられる。引込量は約100mmです。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
●開き方向（戸尻側方向）も最後はゆっくり引き込む。
●注意などの詳細はデジタルカタログをご覧ください。
- 弊社30万回開閉試験クリア
- ソフトクローズ
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：590〜1000mm
●扉高さ：2400mm以下
●扉厚：24mm以上
●扉質量：30kg以下（扉1枚当り）
本製品は2022年キッズデザイン賞を受賞しました。
- #キーワード
- #2wayソフトクローズ #2ウェイソフトクローズ #シンクス（SHINX）加工機用データ対応
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD30SPDHCP |
カート
|
￥15,350/セット
(￥16,885/セット)
|
お問い合わせください | − | − |  |
− | − | − | 250-056-244 | − | − | − |
右にスライドするとさらに情報が見られます
ソフトクローザー専用上レール（面付用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD30-TRM1820SCSIL |
カート
|
￥3,600/本
(￥3,960/本)
|
お問い合わせください | − | − |  |
− | − | − | シルバー | 250-017-805 | − | − | 4510932112314 |
|
|
FD30-TRM1820SCUM |
カート
|
￥4,010/本
(￥4,411/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-017-806 | − | − | 4510932112321 |
|
|
FD30-TRM2730SCSIL |
カート
|
￥6,090/本
(￥6,699/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-017-978 | − | − | 4510932112857 |
|
|
FD30-TRM2730SCUM |
カート
|
￥6,460/本
(￥7,106/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-017-979 | − | − | 4510932112864 |
|
|
FD30-TRM3640SCSIL |
カート
|
￥8,090/本
(￥8,899/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-017-982 | − | − | 4510932112895 |
|
|
FD30-TRM3640SCUM |
カート
|
￥8,530/本
(￥9,383/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-017-983 | − | − | 4510932112901 |
|
|
FD30-TRM2000SCSIL |
カート
|
￥4,490/本
(￥4,939/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-018-873 | − | − | 4510932113342 |
|
|
FD30-TRM2000SCUM |
カート
|
￥4,690/本
(￥5,159/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-018-874 | − | − | 4510932113359 |
|
|
FD30-TRM3000SCSIL |
カート
|
￥6,840/本
(￥7,524/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-018-877 | − | − | 4510932113380 |
|
|
FD30-TRM3000SCUM |
カート
|
￥6,600/本
(￥7,260/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-018-878 | − | − | 4510932113397 |
|
|
FD30-TRM4000SCSIL |
カート
|
￥9,100/本
(￥10,010/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-018-881 | − | − | 4510932113427 |
|
|
FD30-TRM4000SCUM |
カート
|
￥9,290/本
(￥10,219/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-018-882 | − | − | 4510932113434 |
|
|
FD30-TRM1820SCWT |
カート
|
￥4,550/本
(￥5,005/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-146 | − | − | 4510932116565 |
|
|
FD30-TRM2730SCWT |
カート
|
￥7,130/本
(￥7,843/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-148 | − | − | 4510932116589 |
|
|
FD30-TRM3640SCWT |
カート
|
￥8,930/本
(￥9,823/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-150 | − | − | 4510932116602 |
|
|
FD30-TRM2000SCWT |
カート
|
￥5,330/本
(￥5,863/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-160 | − | − | 4510932116701 |
|
|
FD30-TRM3000SCWT |
カート
|
￥7,770/本
(￥8,547/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-162 | − | − | 4510932116725 |
|
|
FD30-TRM4000SCWT |
カート
|
￥9,480/本
(￥10,428/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-164 | − | − | 4510932116749 |
右にスライドするとさらに情報が見られます
ソフトクローザー専用上レール（掘込用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD30-TRH1820SCSIL |
カート
|
￥3,600/本
(￥3,960/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-017-807 | − | − | 4510932112338 |
|
|
FD30-TRH1820SCUM |
カート
|
￥4,010/本
(￥4,411/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-017-808 | − | − | 4510932112345 |
|
|
FD30-TRH2730SCSIL |
カート
|
￥6,090/本
(￥6,699/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-017-980 | − | − | 4510932112871 |
|
|
FD30-TRH2730SCUM |
カート
|
￥6,460/本
(￥7,106/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-017-981 | − | − | 4510932112888 |
|
|
FD30-TRH3640SCSIL |
カート
|
￥8,090/本
(￥8,899/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-017-984 | − | − | 4510932112918 |
|
|
FD30-TRH3640SCUM |
カート
|
￥8,530/本
(￥9,383/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-017-985 | − | − | 4510932112925 |
|
|
FD30-TRH2000SCSIL |
カート
|
￥4,490/本
(￥4,939/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-018-875 | − | − | 4510932113366 |
|
|
FD30-TRH2000SCUM |
カート
|
￥4,690/本
(￥5,159/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-018-876 | − | − | 4510932113373 |
|
|
FD30-TRH3000SCSIL |
カート
|
￥6,840/本
(￥7,524/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-018-879 | − | − | 4510932113403 |
|
|
FD30-TRH3000SCUM |
カート
|
￥6,600/本
(￥7,260/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-018-880 | − | − | 4510932113410 |
|
|
FD30-TRH4000SCSIL |
カート
|
￥9,100/本
(￥10,010/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | 250-018-883 | − | − | 4510932113441 |
|
|
FD30-TRH4000SCUM |
カート
|
￥9,290/本
(￥10,219/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | 250-018-884 | − | − | 4510932113458 |
|
|
FD30-TRH1820SCWT |
カート
|
￥4,550/本
(￥5,005/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-147 | − | − | 4510932116572 |
|
|
FD30-TRH2730SCWT |
カート
|
￥7,130/本
(￥7,843/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-149 | − | − | 4510932116596 |
|
|
FD30-TRH3640SCWT |
カート
|
￥8,930/本
(￥9,823/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-151 | − | − | 4510932116619 |
|
|
FD30-TRH2000SCWT |
カート
|
￥5,330/本
(￥5,863/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-161 | − | − | 4510932116718 |
|
|
FD30-TRH3000SCWT |
カート
|
￥7,770/本
(￥8,547/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-163 | − | − | 4510932116732 |
|
|
FD30-TRH4000SCWT |
カート
|
￥9,480/本
(￥10,428/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | 250-025-165 | − | − | 4510932116756 |
右にスライドするとさらに情報が見られます
2枚引き分けの場合に必要な部品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

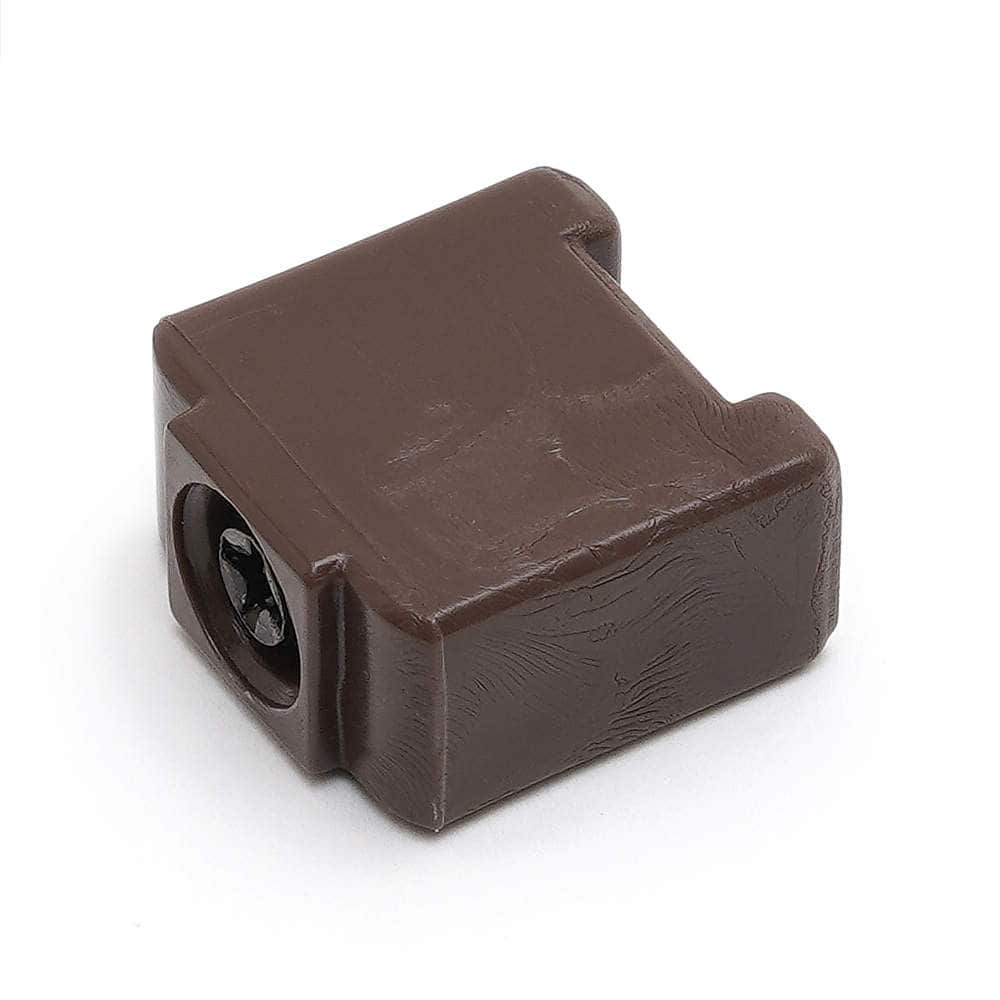

FD30-HSB
品番
3Dビュー
|
FD30-HSB |
カート
|
￥160/ヶ
(￥176/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ダークブラウン | 250-017-139 | − | − | 4510932111188 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD25SP-30-TRG |
カート
|
￥170/ヶ
(￥187/ヶ)
|
お問い合わせください | − | − | − | − | − | − | − | 250-052-630 | − | − | 4510932218450 |
|
|

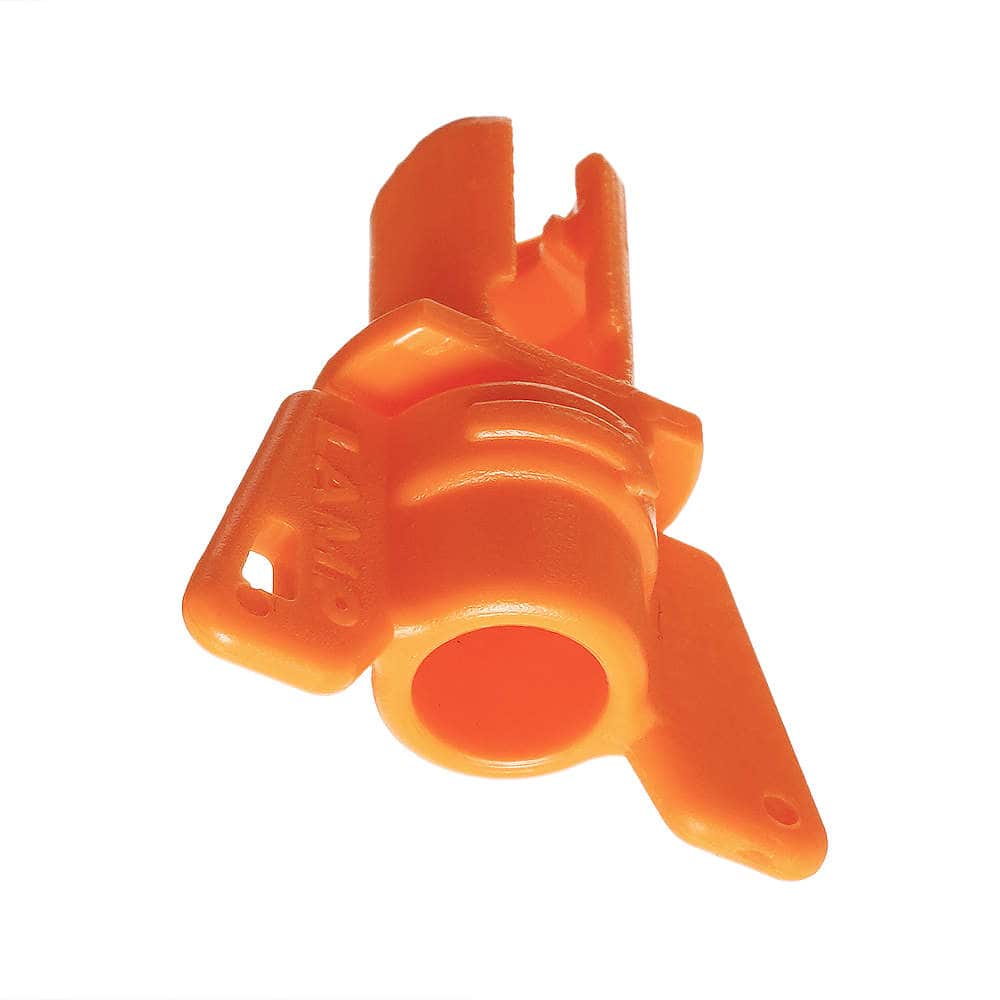

FD25SP-30-TRJ |
カート
|
￥100/ヶ
(￥110/ヶ)
|
お問い合わせください | − | − | |
FD30-TRJ | − | − | オレンジ | 250-024-555 | − | − | 4510932116527 |
|
FD30-HBG-LBR
品番
3Dビュー
|
FD30-HBG-LBR |
カート
|
￥300/ヶ
(￥330/ヶ)
|
お問い合わせください | − | − | |
FD30-HBG | − | − | ライトブラウン | 250-017-151 | − | − | 4510932111300 |
|
|
FD30SP-WRH-DSC |
カート
|
￥11,950/ヶ
(￥13,145/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ライトブラウン | 250-055-992 | − | − | 4510932228602 |
|
|
FD30SP-WRH-N |
カート
|
￥3,100/ヶ
(￥3,410/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ライトブラウン | 250-055-996 | − | − | 4510932228626 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
2枚引き分けの場合に必要な部品
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD30-HSB | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥160/ヶ (￥176/ヶ) | − | 250-017-139 |
右にスライドするとさらに情報が見られます
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD25SP-30-TRG | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥170/ヶ (￥187/ヶ) | − | 250-052-630 |
| FD25SP-30-TRJ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥100/ヶ (￥110/ヶ) | − | 250-024-555 |
| FD30-HBG-LBR | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥300/ヶ (￥330/ヶ) | − | 250-017-151 |
| FD30SP-WRH-DSC | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥11,950/ヶ (￥13,145/ヶ) | − | 250-055-992 |
| FD30SP-WRH-N | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥3,100/ヶ (￥3,410/ヶ) | − | 250-055-996 |
右にスライドするとさらに情報が見られます
