上吊式引戸
FD50
上ローラー木口面付/クローザーなし
最大扉質量50kgまで対応で、上ローラーを面付する引戸金物。
●扉への取付が面付のためスチールドア（SD)でも取付しやすいです。
●注意などの詳細はデジタルカタログをご覧ください。
●注意などの詳細はデジタルカタログをご覧ください。
- 弊社20万回開閉試験クリア
大手建具・ハウスメーカーなどの標準仕様に適した操作感
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：扉高さ2400mm以下の場合1500mm以下、扉高さ2401〜2700mmの場合800〜1500mm
●扉高さ：2700mm以下
●扉厚：30mm以上
●扉質量：50kg以下（扉１枚当り）
- #キーワード
- #ハンガーレール
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD50HMP |
カート
|
￥11,780/セット
(￥12,958/セット)
|
お問い合わせください | − | − | − | − | − | − | 250-023-990 | − | − | − |
右にスライドするとさらに情報が見られます
上レール
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD50-TRM1820SIL
品番
3Dビュー
|
FD50-TRM1820SIL |
カート
|
￥7,070/本
(￥7,777/本)
|
お問い合わせください | − | − |  |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（1820mm） | 250-020-766 | − | − | 4510932114028 |
|
FD50-TRM1820UM
品番
3Dビュー
|
FD50-TRM1820UM |
カート
|
￥7,480/本
(￥8,228/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（1820mm） | 250-020-767 | − | − | 4510932114035 |
|
FD50-TRM1820WT
品番
3Dビュー
|
FD50-TRM1820WT |
カート
|
￥8,020/本
(￥8,822/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 上レール（面付用）（1820mm） | 250-025-174 | − | − | 4510932116848 |
|
FD50-TRM2000SIL
品番
3Dビュー
|
FD50-TRM2000SIL |
カート
|
￥7,370/本
(￥8,107/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（2000mm） | 250-021-177 | − | − | 4510932114332 |
|
FD50-TRM2000UM
品番
3Dビュー
|
FD50-TRM2000UM |
カート
|
￥7,900/本
(￥8,690/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（2000mm） | 250-021-178 | − | − | 4510932114349 |
|
FD50-TRM2000WT
品番
3Dビュー
|
FD50-TRM2000WT |
カート
|
￥8,980/本
(￥9,878/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 上レール（面付用）（2000mm） | 250-025-177 | − | − | 4510932116879 |
|
FD50-TRM2730SIL
品番
3Dビュー
|
FD50-TRM2730SIL |
カート
|
￥9,390/本
(￥10,329/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（2730mm） | 250-020-768 | − | − | 4510932114042 |
|
FD50-TRM2730UM
品番
3Dビュー
|
FD50-TRM2730UM |
カート
|
￥10,450/本
(￥11,495/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（2730mm） | 250-020-769 | − | − | 4510932114059 |
|
FD50-TRM2730WT
品番
3Dビュー
|
FD50-TRM2730WT |
カート
|
￥11,520/本
(￥12,672/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 上レール（面付用）（2730mm） | 250-025-175 | − | − | 4510932116855 |
|
FD50-TRM3000SIL
品番
3Dビュー
|
FD50-TRM3000SIL |
カート
|
￥10,880/本
(￥11,968/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理+ 塗装/ クリア | アルミニウム合金 | 上レール（面付用）（4000mm） | 250-021-179 | − | − | 4510932114356 |
|
FD50-TRM3000UM
品番
3Dビュー
|
FD50-TRM3000UM |
カート
|
￥11,520/本
(￥12,672/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（3000mm） | 250-021-180 | − | − | 4510932114363 |
|
FD50-TRM3000WT
品番
3Dビュー
|
FD50-TRM3000WT |
カート
|
￥12,580/本
(￥13,838/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 上レール（面付用）（3000mm） | 250-025-178 | − | − | 4510932116886 |
|
FD50-TRM3640SIL
品番
3Dビュー
|
FD50-TRM3640SIL |
カート
|
￥11,830/本
(￥13,013/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（3640mm） | 250-020-770 | − | − | 4510932114066 |
|
FD50-TRM3640UM
品番
3Dビュー
|
FD50-TRM3640UM |
カート
|
￥12,470/本
(￥13,717/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（3640mm） | 250-020-771 | − | − | 4510932114073 |
|
FD50-TRM3640WT
品番
3Dビュー
|
FD50-TRM3640WT |
カート
|
￥16,620/本
(￥18,282/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理＋塗装/ホワイト | アルミニウム合金 | 上レール（面付用）（3640mm） | 250-025-176 | − | − | 4510932116862 |
|
FD50-TRM4000SIL
品番
3Dビュー
|
FD50-TRM4000SIL |
カート
|
￥13,900/本
(￥15,290/本)
|
お問い合わせください | − | − | |
− | − | − | シルバー | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（4000mm） | 250-021-181 | − | − | 4510932114370 |
|
FD50-TRM4000UM
品番
3Dビュー
|
FD50-TRM4000UM |
カート
|
￥14,910/本
(￥16,401/本)
|
お問い合わせください | − | − | |
− | − | − | アンバー | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | 上レール（面付用）（4000mm） | 250-021-182 | − | − | 4510932114387 |
|
FD50-TRM4000WT
品番
3Dビュー
|
FD50-TRM4000WT |
カート
|
￥16,720/本
(￥18,392/本)
|
お問い合わせください | − | − | |
− | − | − | ホワイト | アルマイト処理+ 塗装/ ホワイト | アルミニウム合金 | 上レール（面付用）（3000mm） | 250-025-179 | − | − | 4510932116893 |
|
|
FD50-TRM1820BL |
カート
|
￥8,700/本
(￥9,570/本)
|
お問い合わせください | − | − | |
− | − | − | ブラック | 黒色アルマイト処理＋クリア塗装（ツヤ有） | アルミニウム合金 | 上レール（面付用）（1820mm） | 250-054-632 | − | − | 4510932225663 |
|
|
FD50-TRM4000BL |
カート
|
￥16,900/本
(￥18,590/本)
|
お問い合わせください | − | − | |
− | − | − | ブラック | 黒色アルマイト処理＋クリア塗装（ツヤ有） | アルミニウム合金 | 上レール（面付用）（4000mm） | 250-054-633 | − | − | 4510932225670 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD30-HBRT1500SIL
品番
3Dビュー
|
FD30-HBRT1500SIL |
カート
|
￥1,920/本
(￥2,112/本)
|
お問い合わせください | − | − | |
− | − | − | クリア | シルバーアルマイト処理＋塗装 | アルミニウム合金 | 扉下側埋込ガイドレール | 250-019-971 | − | − | 4510932113571 |
|
FD50-BG18
品番
3Dビュー
|
FD50-BG18 |
カート
|
￥660/ヶ
(￥726/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ナチュラル | 素地 | ステンレス鋼（SUS304）/ポリアセタール（POM） | 下ガイドS | 250-020-773 | − | − | 4510932114097 |
|
FD50-HTST
品番
3Dビュー
|
FD50-HTST |
カート
|
￥500/ヶ
(￥550/ヶ)
|
お問い合わせください | − | − | − | − | − | − | − | 光沢クロメート処理 | 鋼/ポリアセタール（POM） | ストッパー | 250-020-772 | − | − | 4510932114080 |
|

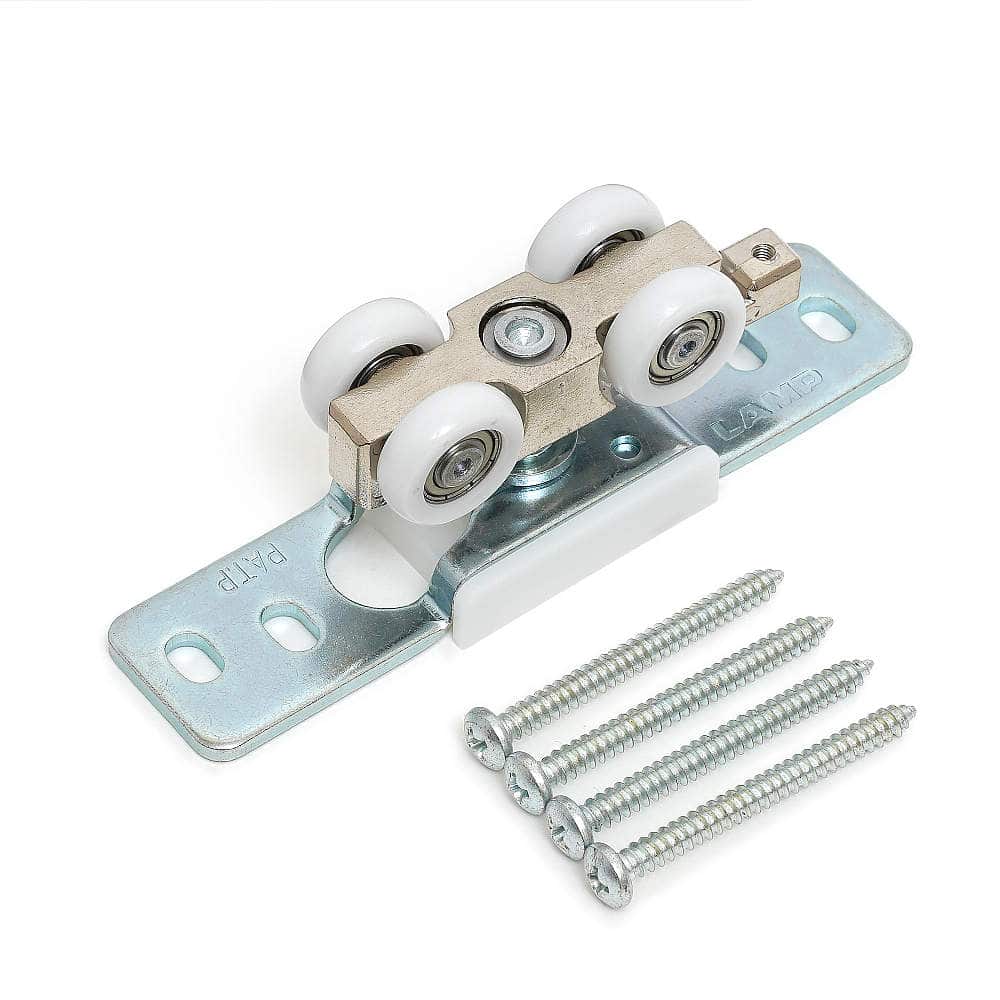

FD50-WRM
品番
3Dビュー
|
FD50-WRM |
カート
|
￥4,100/ヶ
(￥4,510/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ナチュラル | ニッケルめっき | 亜鉛合金/ポリアセタール（POM） | 上ローラー（面付用） | 250-022-901 | − | − | 4510932115940 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
品番CAD・その他データダウンロード
上レール
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD50-TRM1820SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥7,070/本 (￥7,777/本) | − | 250-020-766 |
| FD50-TRM1820UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥7,480/本 (￥8,228/本) | − | 250-020-767 |
| FD50-TRM1820WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥8,020/本 (￥8,822/本) | − | 250-025-174 |
| FD50-TRM2000SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥7,370/本 (￥8,107/本) | − | 250-021-177 |
| FD50-TRM2000UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥7,900/本 (￥8,690/本) | − | 250-021-178 |
| FD50-TRM2000WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥8,980/本 (￥9,878/本) | − | 250-025-177 |
| FD50-TRM2730SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥9,390/本 (￥10,329/本) | − | 250-020-768 |
| FD50-TRM2730UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥10,450/本 (￥11,495/本) | − | 250-020-769 |
| FD50-TRM2730WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥11,520/本 (￥12,672/本) | − | 250-025-175 |
| FD50-TRM3000SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥10,880/本 (￥11,968/本) | − | 250-021-179 |
| FD50-TRM3000UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥11,520/本 (￥12,672/本) | − | 250-021-180 |
| FD50-TRM3000WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥12,580/本 (￥13,838/本) | − | 250-025-178 |
| FD50-TRM3640SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥11,830/本 (￥13,013/本) | − | 250-020-770 |
| FD50-TRM3640UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥12,470/本 (￥13,717/本) | − | 250-020-771 |
| FD50-TRM3640WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥16,620/本 (￥18,282/本) | − | 250-025-176 |
| FD50-TRM4000SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,900/本 (￥15,290/本) | − | 250-021-181 |
| FD50-TRM4000UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥14,910/本 (￥16,401/本) | − | 250-021-182 |
| FD50-TRM4000WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥16,720/本 (￥18,392/本) | − | 250-025-179 |
| FD50-TRM1820BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥8,700/本 (￥9,570/本) | − | 250-054-632 |
| FD50-TRM4000BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥16,900/本 (￥18,590/本) | − | 250-054-633 |
右にスライドするとさらに情報が見られます
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD30-HBRT1500SIL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,920/本 (￥2,112/本) | − | 250-019-971 |
| FD50-BG18 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥660/ヶ (￥726/ヶ) | − | 250-020-773 |
| FD50-HTST | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥500/ヶ (￥550/ヶ) | − | 250-020-772 |
| FD50-WRM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥4,100/ヶ (￥4,510/ヶ) | − | 250-022-901 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
設計支援・選定ツール
-
住宅
- 使用場所：
- 住宅
- 備考：
- 最大で扉高さ2700mmに対応できることで、天井と扉の高さが同じ「ハイドア」にできます。
