ガラス引戸
FD90S
耐湿仕様 デュアルソフトクローザー仕様 PAT
- 開発中
●ホテル、老健施設、店舗、一般住宅などに対応可能。
●扉を戸先と戸尻の双方向にゆっくりと静かに開閉させるデュアルソフトクローザー仕様。
●扉を戸先と戸尻の双方向にゆっくりと静かに開閉させるデュアルソフトクローザー仕様。
- ソフトクローズ
軽やかでスムーズな操作感、上質感が求められる物件向け
天井付けレール製品
上吊り式の製品
- 仕様
- ●扉幅：扉高さ2500mm以下の場合760〜1500mm、扉高さ2501〜2700mmの場合800〜1600mm
●扉高さ：2700mm以下
●ガラス厚：8〜12mm
●扉質量：90kg以下（扉１枚当り）※推奨35kg〜
- #キーワード
- #ハンガーレール #2wayソフトクローズ #2ウェイソフトクローズ
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
- レビュー・口コミ
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- ブランド・シリーズ特長
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚あたり
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
FD90SDHCGP |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − |  |
− | − | − | 250-059-622 | − | − | − |
右にスライドするとさらに情報が見られます
上レール（面付用）
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FD80-TRM2000SL
品番
3Dビュー
|
FD80-TRM2000SL |
カート
|
￥13,100/本
(￥14,410/本)
|
お問い合わせください | − | − |  |
− | − | − | 上レール | 2000 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-022-244 | − | − | 4510932114486 |
|
FD80-TRM2000UM
品番
3Dビュー
|
FD80-TRM2000UM |
カート
|
￥13,900/本
(￥15,290/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 2000 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-022-245 | − | − | 4510932114493 |
|
FD80-TRM2000WT
品番
3Dビュー
|
FD80-TRM2000WT |
カート
|
￥15,600/本
(￥17,160/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 2000 | シルバーアルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-048-939 | − | − | 4510932216678 |
|
FD80-TRM2730SL
品番
3Dビュー
|
FD80-TRM2730SL |
カート
|
￥17,600/本
(￥19,360/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 2730 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-022-246 | − | − | 4510932114509 |
|
FD80-TRM2730UM
品番
3Dビュー
|
FD80-TRM2730UM |
カート
|
￥18,400/本
(￥20,240/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 2730 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-022-247 | − | − | 4510932114516 |
|
FD80-TRM2730WT
品番
3Dビュー
|
FD80-TRM2730WT |
カート
|
￥20,700/本
(￥22,770/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 2730 | シルバーアルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-048-940 | − | − | 4510932216685 |
|
FD80-TRM3640BL
品番
3Dビュー
|
FD80-TRM3640BL |
カート
|
￥27,700/本
(￥30,470/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 3640 | ブラックアルマイト処理＋塗装/クリア | アルミニウム合金 | ブラック | 250-048-942 | − | − | 4510932216708 |
|
FD80-TRM3640SL
品番
3Dビュー
|
FD80-TRM3640SL |
カート
|
￥23,400/本
(￥25,740/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 3640 | シルバーアルマイト処理＋塗装/クリア | アルミニウム合金 | シルバー | 250-022-248 | − | − | 4510932114523 |
|
FD80-TRM3640UM
品番
3Dビュー
|
FD80-TRM3640UM |
カート
|
￥25,500/本
(￥28,050/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 3640 | アンバーアルマイト処理＋塗装/クリア | アルミニウム合金 | アンバー | 250-022-249 | − | − | 4510932114530 |
|
FD80-TRM3640WT
品番
3Dビュー
|
FD80-TRM3640WT |
カート
|
￥28,200/本
(￥31,020/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 3640 | シルバーアルマイト処理＋塗装/ホワイト | アルミニウム合金 | ホワイト | 250-048-941 | − | − | 4510932216692 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
FD80-TRJ |
カート
|
￥260/ヶ
(￥286/ヶ)
|
お問い合わせください | − | − | |
− | − | − | トリガー取付治具 | − | ポリアセタール（POM） | グリーン | 250-036-530 | − | − | 4510932178730 |
|
|
57-0123-104 |
カート
|
￥510/ヶ
(￥561/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ハンガーボルト | 亜鉛めっき クロメート処理 | 鋼 | − | 250-020-524 | − | − | 7640122293138 |
|
|
68-9005-101 |
カート
|
￥390/ヶ
(￥429/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ナット | 亜鉛めっき クロメート処理 | 鋼 | − | 250-129-343 | − | − | 4510932126168 |
|
|
57-3032-071 |
カート
|
￥34,900/ヶ
(￥38,390/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ガラスブラケット | 素地 | アルミニウム合金 | − | 250-120-619 | − | − | 7640119342757 |
|
|

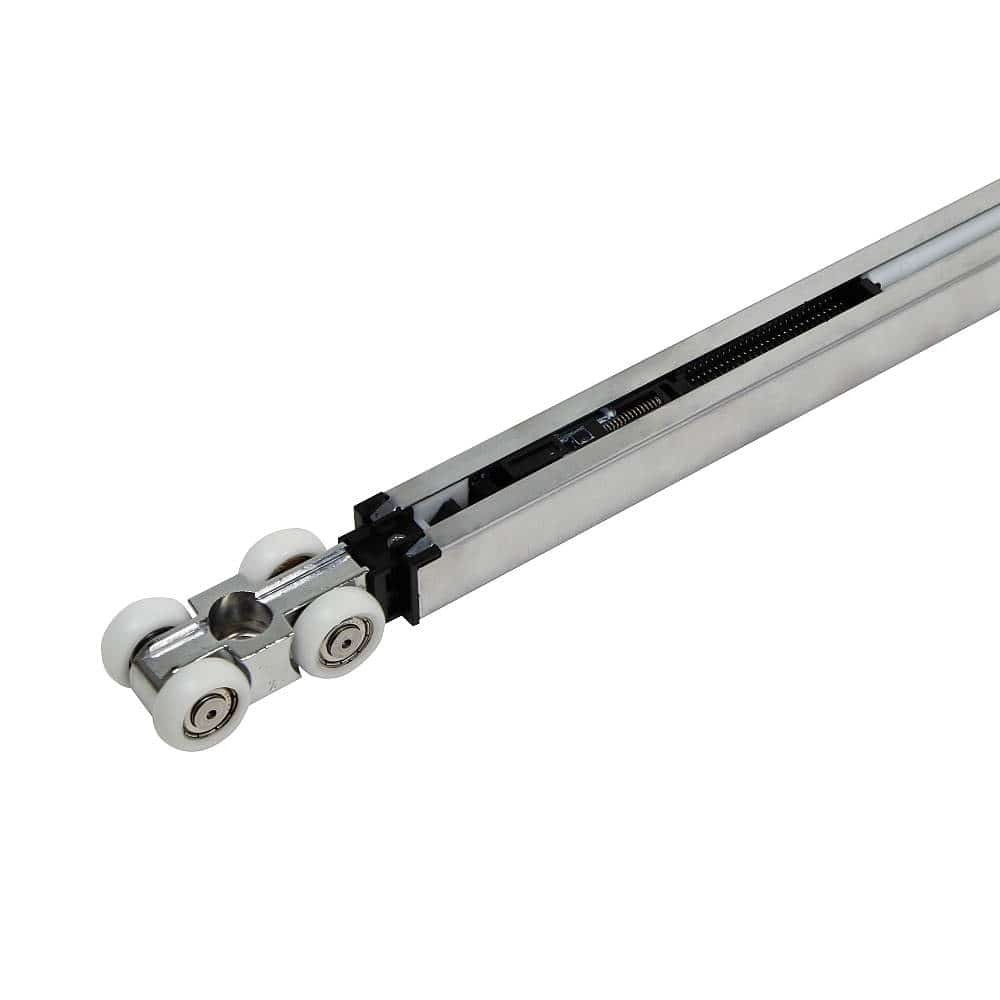

FD90S-WR-DSC |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | デュアルソフトクローザー | クロムめっき | − | ブラック | 250-057-764 | − | − | 4510932233682 |
|
|

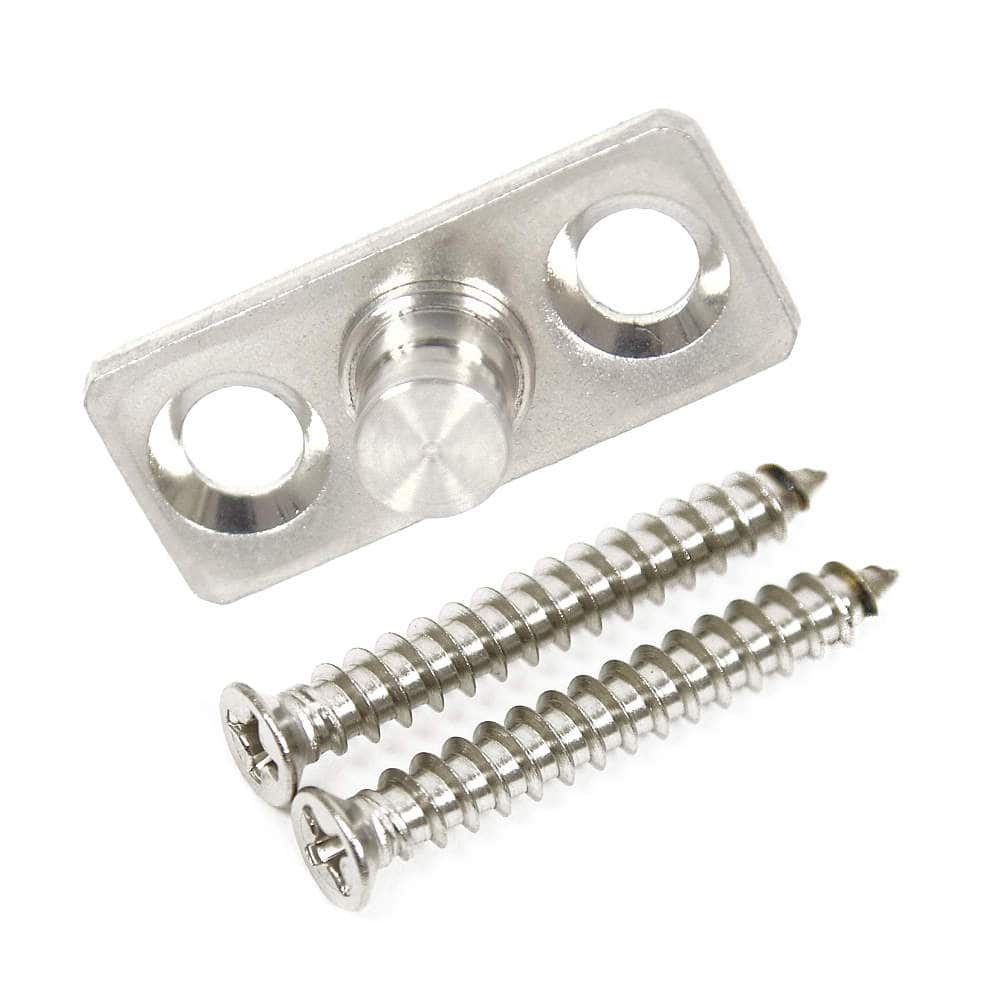

FD90S-TRG |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | トリガー | 素地 | − | − | 250-057-765 | − | − | 4510932233699 |
|
|

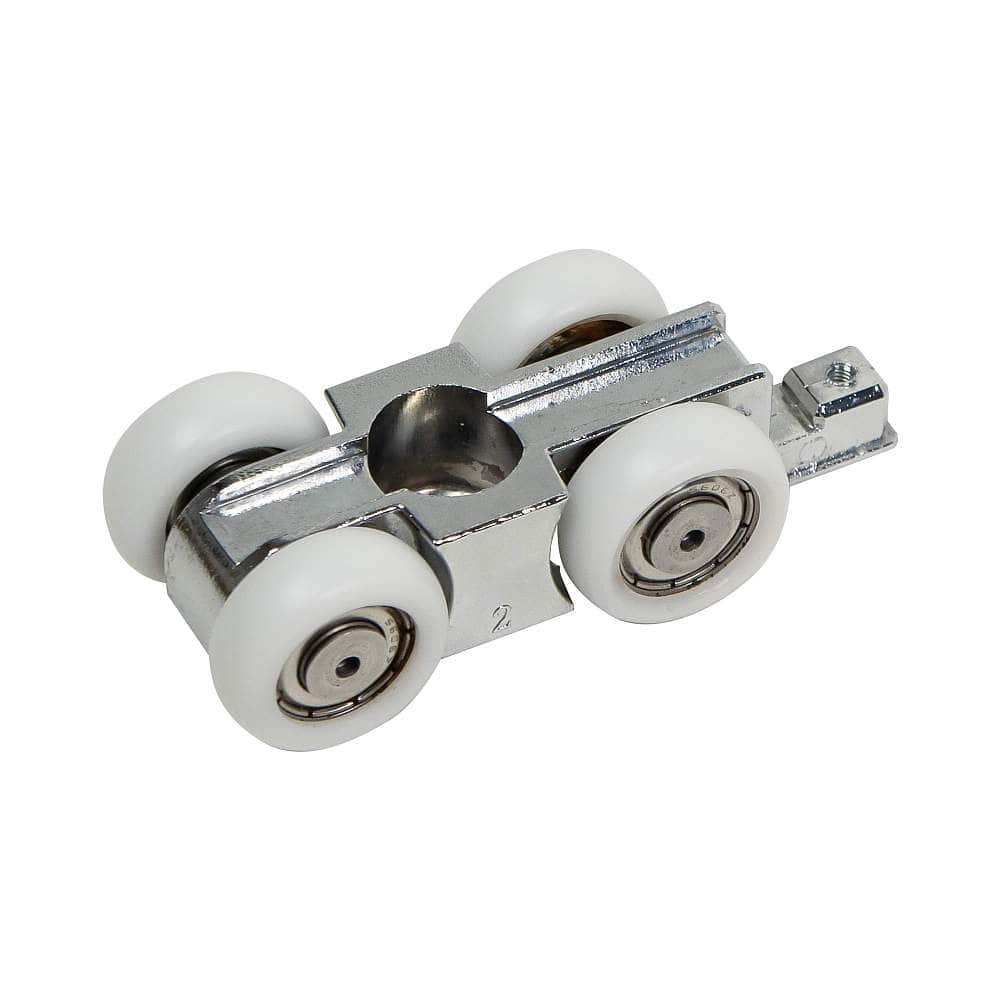

FD90S-WR |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | 上ローラー | クロムめっき | − | ナチュラル | 250-057-773 | − | − | 4510932233774 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|

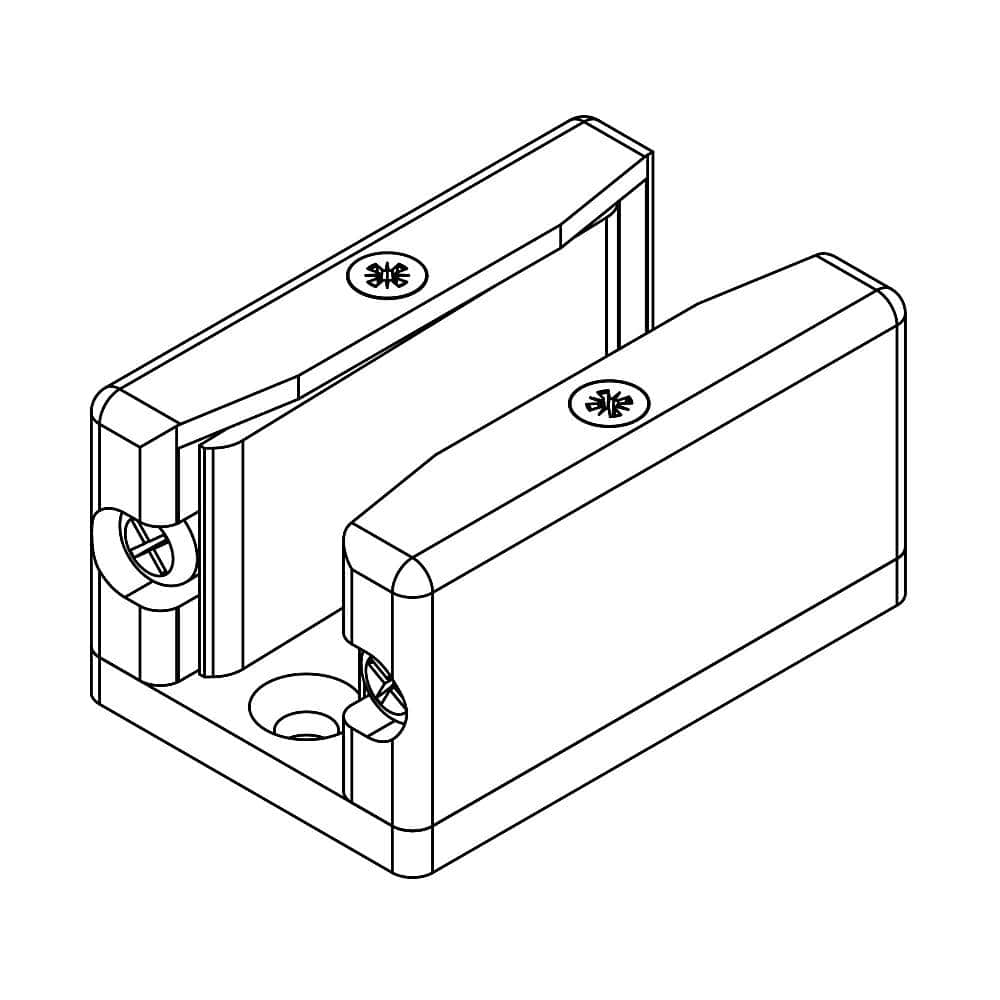

57-3082-071 |
カート
|
￥18,430/ヶ
(￥20,273/ヶ)
|
お問い合わせください | − | − | |
16029 | − | − | 下ガイド | マットクロムめっき | 亜鉛合金（ZDC） | − | 250-120-184 | 250-120-468 | − | 7640119387635 |
|
|
57-3039-250 |
カート
|
￥17,600/本
(￥19,360/本)
|
お問い合わせください | − | − | |
− | − | − | ブラケットカバー（2500mm） | アルマイト処理 | アルミニウム合金 | − | 250-120-817 | − | − | 4510932120753 |
|
|
57-3061-071 |
カート
|
￥9,680/セット
(￥10,648/セット)
|
お問い合わせください | − | − | − | − | − | − | エンドキャップセット（左右分1セット） | − | ポリアセタール（POM） | ブラック／ライトグレー | 250-120-799 | − | − | 7640119341866 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
20773
品番
3Dビュー
|
20773 |
カート
|
￥11,990/ヶ
(￥13,189/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 戸当り（床付用） | − | ダルクロムめっき | 亜鉛合金（ZDC）／合成ゴム | ライトグレー | 250-120-720 | − | − | 7612983104618 |
|
|
24-0002-046 |
カート
|
￥480/ヶ
(￥528/ヶ)
|
お問い合わせください | − | − | |
10629 | − | − | 戸当り（壁付用） | − | − | 合成ゴム | ブラック | 250-120-183 | 250-120-211 | − | 4510932118118 |
|
|
16452 |
カート
|
￥20,800/本
(￥22,880/本)
|
お問い合わせください | − | − | |
− | − | − | シールプロファイル | 2500 | − | 合成ゴム | ブラック | 250-180-542 | − | − | 7612983058072 |
|
|
16453 |
カート
|
￥29,300/本
(￥32,230/本)
|
お問い合わせください | − | − | − | − | − | − | シールプロファイル | 3500 | − | 合成ゴム | ブラック | 250-121-427 | − | − | 7612983058089 |
|
|

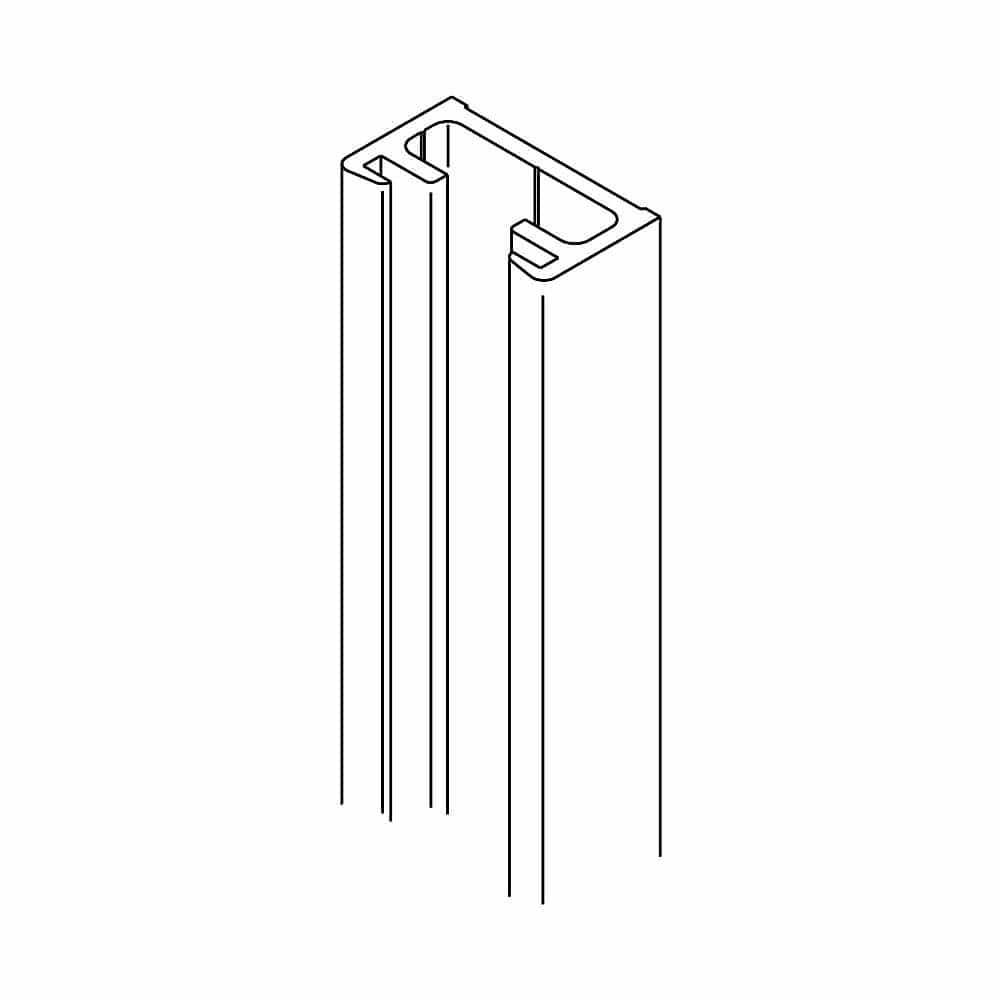

17020 |
カート
|
￥30,100/本
(￥33,110/本)
|
お問い合わせください | − | − | |
− | − | − | 壁付けプロファイル | 2500 | アルマイト処理 | アルミニウム合金 | − | 250-180-543 | − | − | 7612983065933 |
|
|
17021 |
カート
|
￥42,200/本
(￥46,420/本)
|
お問い合わせください | − | − | − | − | − | − | 壁付けプロファイル | 3500 | アルマイト処理 | アルミニウム合金 | − | 250-180-961 | − | − | 7612983065940 |
|
GG-2000
品番
3Dビュー
|
GG-2000 | カート |
￥3,700/本
(￥4,070/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ハンドル（2000mm） | − | シルバーアルマイト処理 | アルミニウム合金 | − | 250-010-260 | − | − | 4510932109925 |
|
GG-3000
品番
3Dビュー
|
GG-3000 | カート |
￥5,400/本
(￥5,940/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ハンドル（3000mm） | − | シルバーアルマイト処理 | アルミニウム合金 | − | 250-010-261 | − | − | 4510932109932 |
|
|

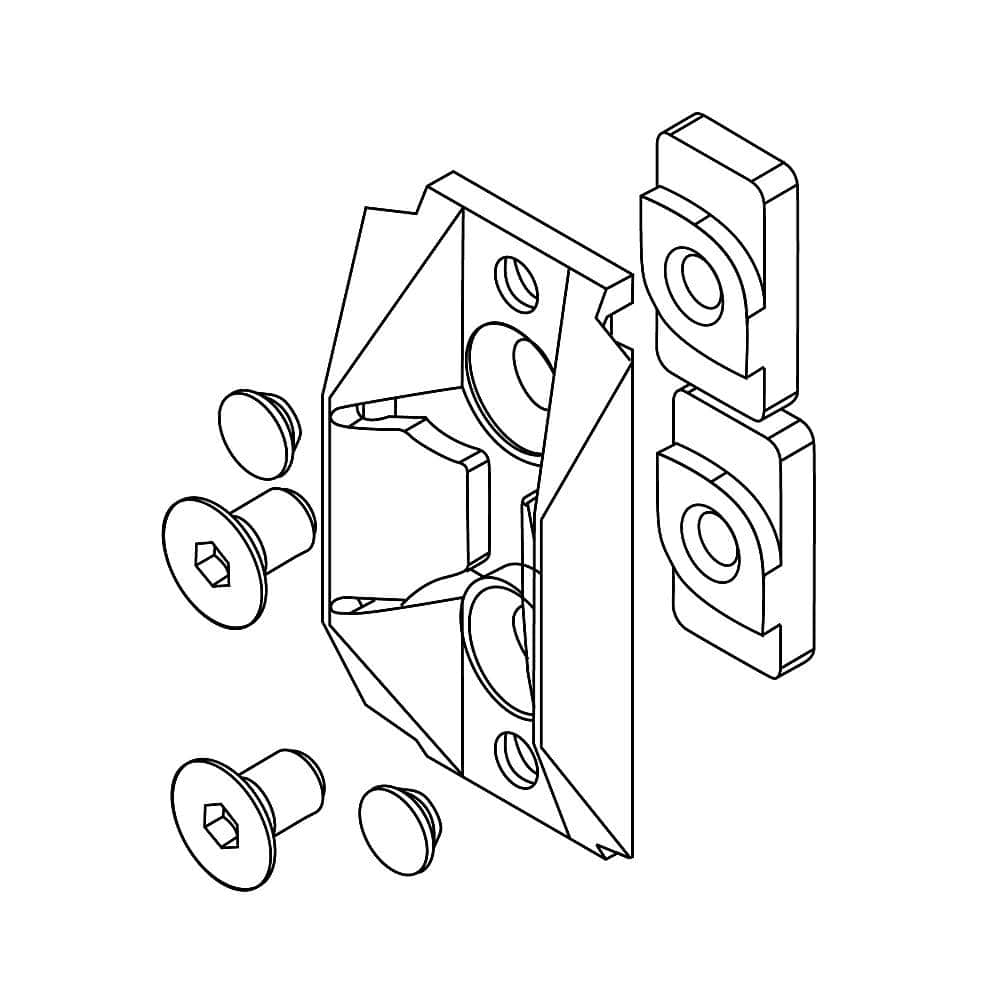

18663 |
カート
|
￥13,770/ヶ
(￥15,147/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ガラス受け（プロファイル取付専用） | − | − | 樹脂 | ブラック | 250-121-084 | − | − | 7612983078889 |
右にスライドするとさらに情報が見られます
ご注意
●頻繁に水がかかる場所では使用できません。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
上レール（面付用）
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FD80-TRM2000SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,100/本 (￥14,410/本) | − | 250-022-244 |
| FD80-TRM2000UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,900/本 (￥15,290/本) | − | 250-022-245 |
| FD80-TRM2000WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥15,600/本 (￥17,160/本) | − | 250-048-939 |
| FD80-TRM2730SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥17,600/本 (￥19,360/本) | − | 250-022-246 |
| FD80-TRM2730UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥18,400/本 (￥20,240/本) | − | 250-022-247 |
| FD80-TRM2730WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥20,700/本 (￥22,770/本) | − | 250-048-940 |
| FD80-TRM3640BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥27,700/本 (￥30,470/本) | − | 250-048-942 |
| FD80-TRM3640SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥23,400/本 (￥25,740/本) | − | 250-022-248 |
| FD80-TRM3640UM | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥25,500/本 (￥28,050/本) | − | 250-022-249 |
| FD80-TRM3640WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥28,200/本 (￥31,020/本) | − | 250-048-941 |
右にスライドするとさらに情報が見られます
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20773 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥11,990/ヶ (￥13,189/ヶ) | − | 250-120-720 |
| 24-0002-046 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥480/ヶ (￥528/ヶ) | − | 250-120-183 |
| 16452 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥20,800/本 (￥22,880/本) | − | 250-180-542 |
| 16453 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥29,300/本 (￥32,230/本) | − | 250-121-427 |
| 17020 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥30,100/本 (￥33,110/本) | − | 250-180-543 |
| 17021 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥42,200/本 (￥46,420/本) | − | 250-180-961 |
| GG-2000 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥3,700/本 (￥4,070/本) | − | 250-010-260 |
| GG-3000 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,400/本 (￥5,940/本) | − | 250-010-261 |
| 18663 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥13,770/ヶ (￥15,147/ヶ) | − | 250-121-084 |
右にスライドするとさらに情報が見られます
関連製品
関連製品
- ※ スガツネ工業では、正確な製品情報を表示するよう最善の努力をしておりますが、WEBカタログの正確性や有用性については、何ら法律上の保証を行うものではなく、法的な義務や責任を負うものではありません。
- ※ スガツネ工業は、WEBカタログの情報を予告なく変更（価格及び仕様・寸法・色など）し、またはWEBカタログの運営を中断または中止させて頂くことがあります。あらかじめご了承ください。
- ※ CADデータを含む本WEBサイトに掲載されている全ての情報は、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
- ※ 本WEBサイト製品情報のご利用にあたっては、WEBサイト利用規約、プライバシーポリシー、製品情報ガイドをご確認いただき、内容のすべてにご同意いただいた上で各サービスをご利用ください。ご利用いただく場合、各サービスの注意事項や規約にご同意、承諾いただいたものとします。
弊社保有の恒温試験機にて温度40℃、湿度95%の高温多湿で10万回の開閉試験をクリア
