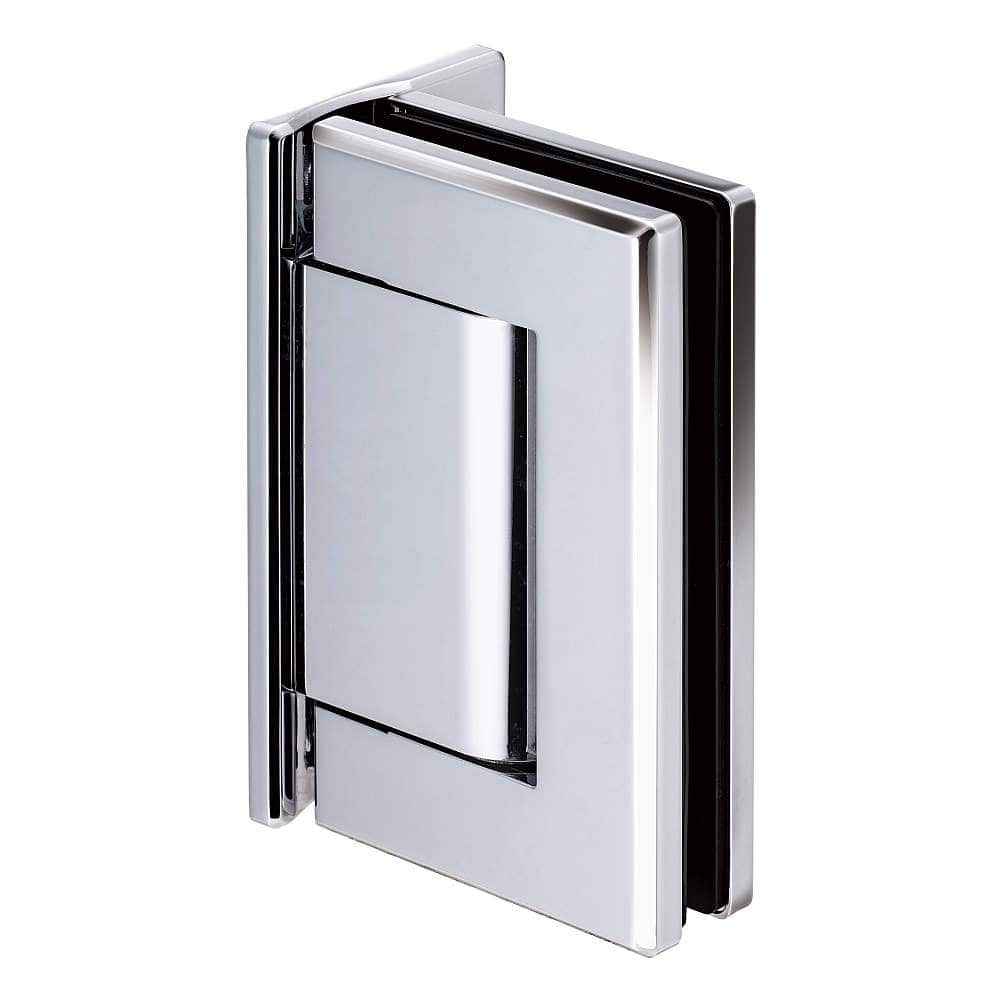

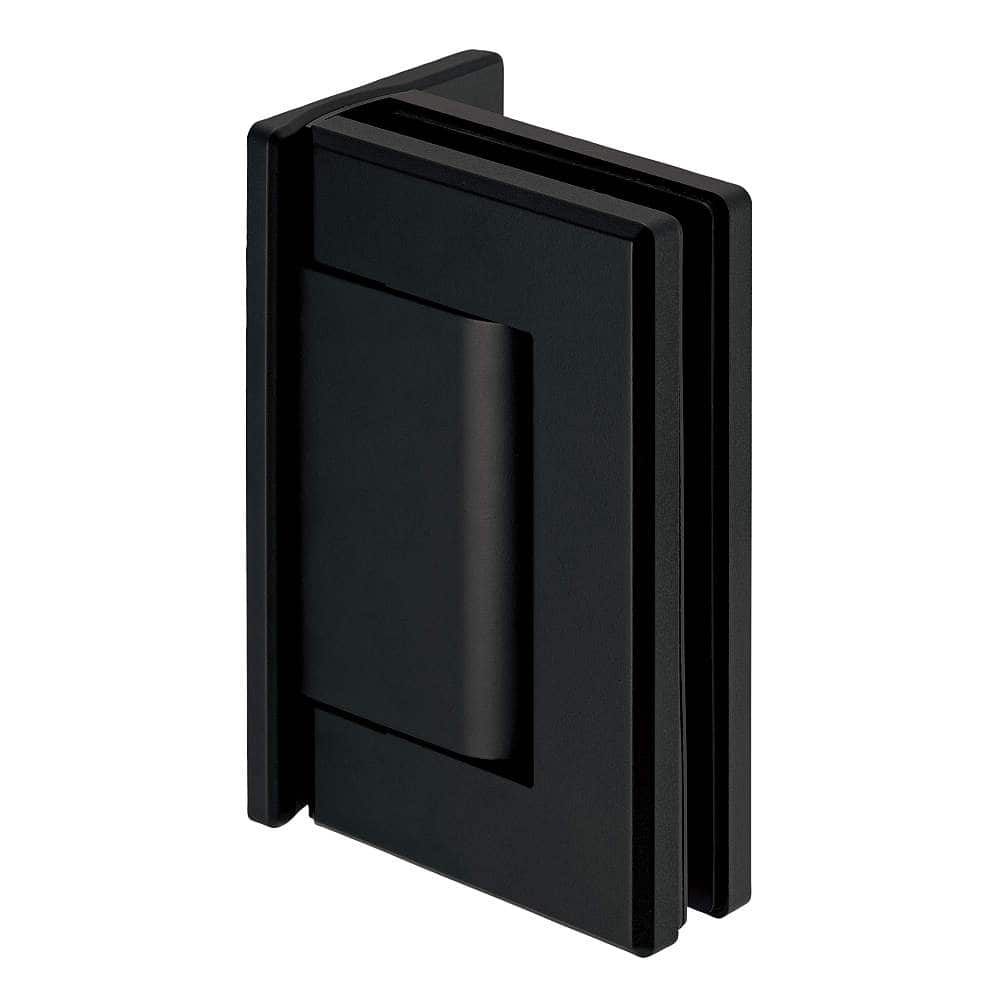

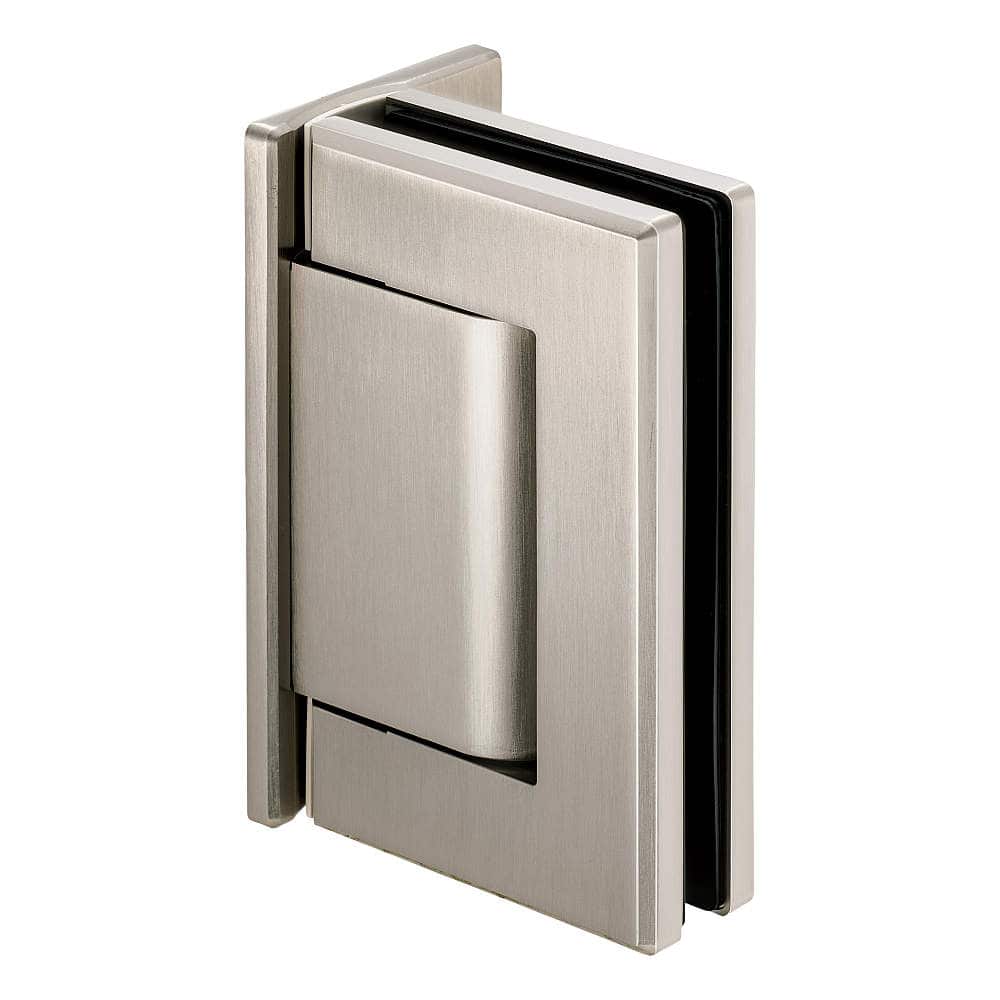

ソフトクロージング機構付ガラスドア用自由丁番 GH-J1302型壁取付片座タイプ

ガラスシャワールームソフトクロージング機構付ガラスドア用自由丁番 GH-J1302型壁取付片座タイプ

ソフトクロージング機構付ガラスドア用自由丁番

Name: GH-J1302-SN ソフトクロージング機構付ガラスドア用自由丁番 GH-J1302型 壁取付 片座タイプ
Brand: スガツネ工業株式会社
Price: 72000.00 JPY

GH-J1302型

壁取付片座タイプ PAT.P

●ソフトクロージング機構、閉止速度調整機能付きのガラスドア丁番です。
●片側に取付穴があるため正面の見た目がすっきりします。

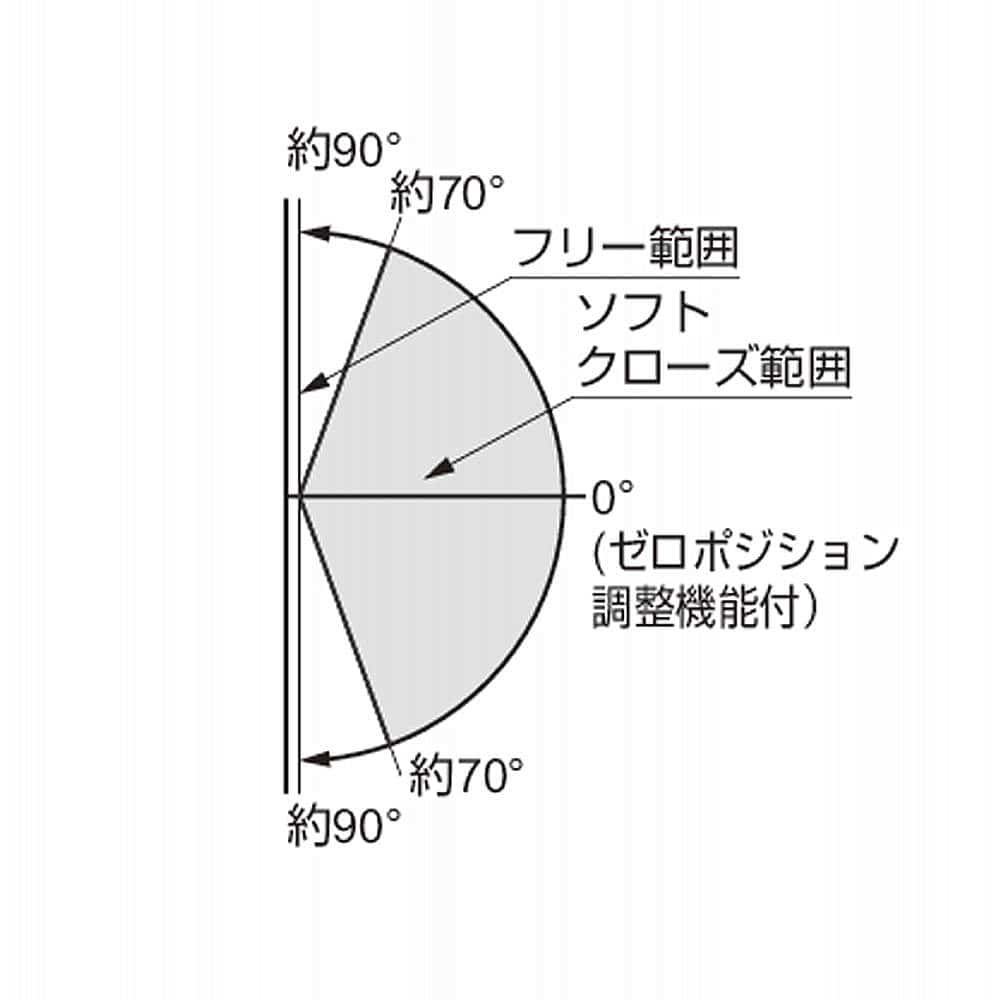

●ガラス扉は約70°開いた所から0°にかけてゆっくりと閉まります。
●約90°で扉を簡易保持します。
●シャワーブースなどの水回りでもご使用いただけます。
●ゼロポジション（閉止位置）調整機能付きです。

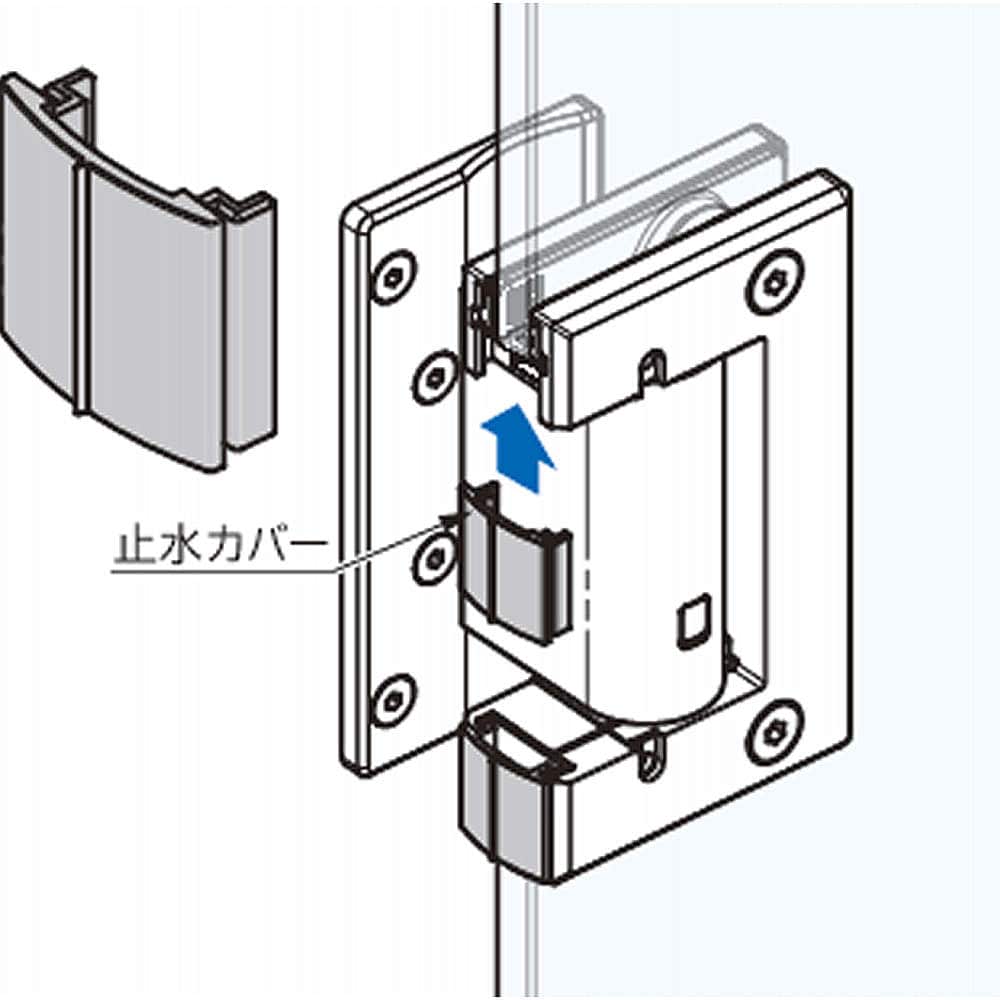

●止水カバーにより、水が入りにくい構造です。
●別注色対応も可能です。詳細は営業へお問い合わせください。

弊社20万回開閉試験クリア
ソフトクローズ

仕様: ●使用温度：0 ℃～40 ℃

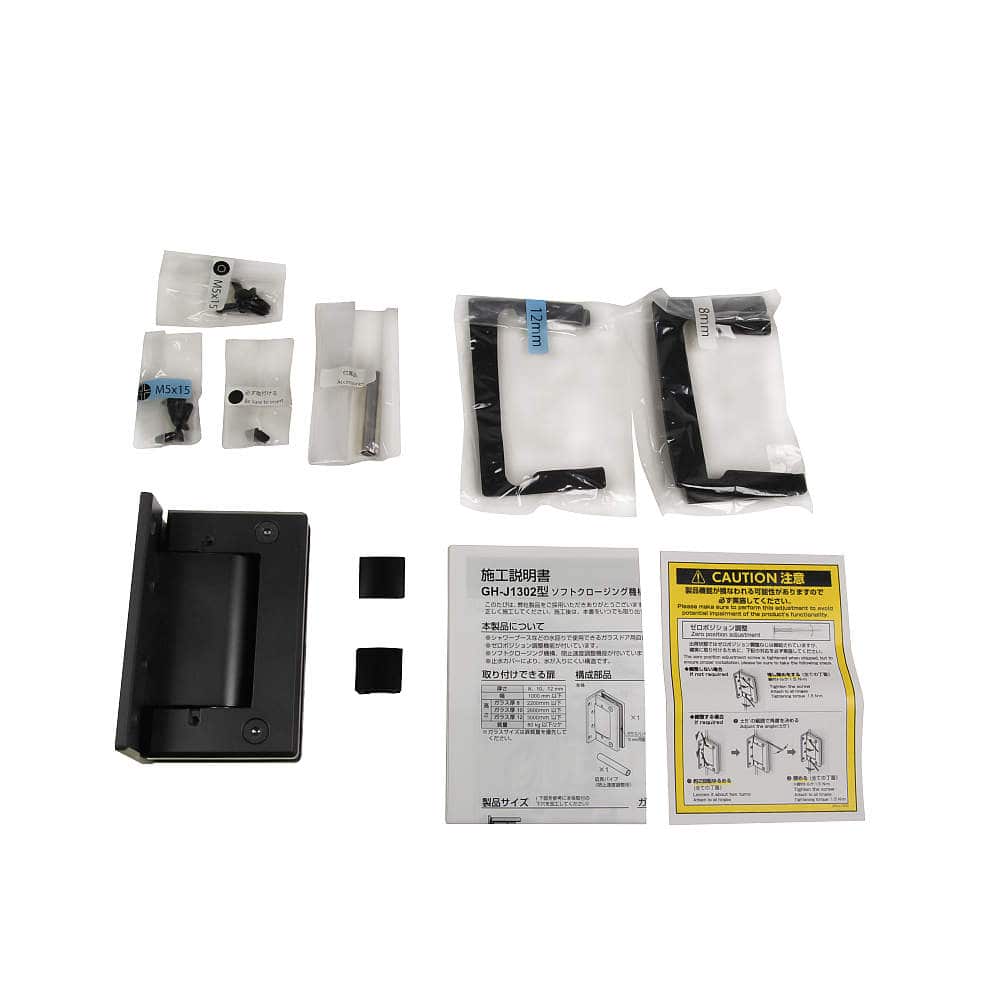

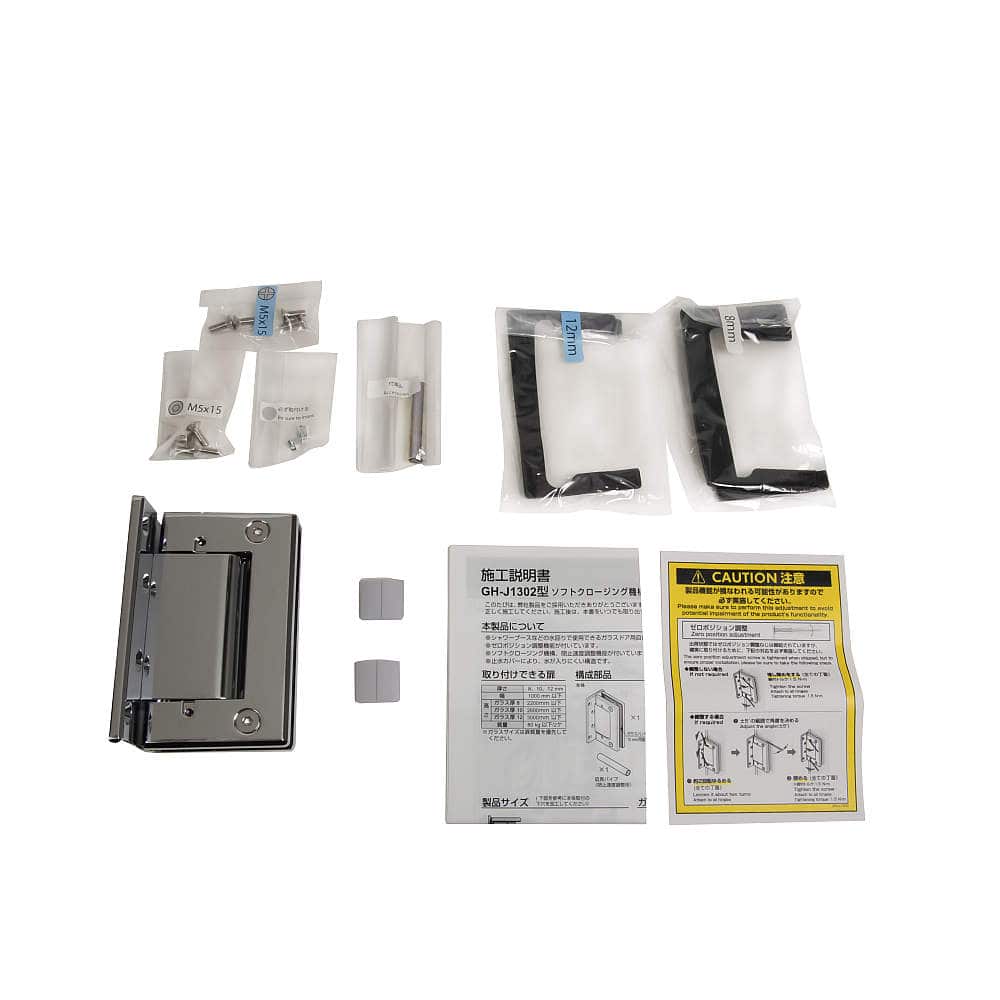

付属品: ●ガラスパッキン8mm用・12mm用（10mm用は製品に組み込まれています）
●止水カバー、ゼロポジション調整穴用キャップ　※必ず嵌めてください。
●高さ調整ブロック
●十字穴付き皿小ねじM5×15
●六角穴付き皿小ねじM5×15

CADBIM、IESなど
カタログ
取説

仕様を見る・購入・見積り
よくあるご質問・FAQ
お問い合わせ

製品情報・購入
CAD・データダウンロード
カタログ
選定ツール・WEB
施工例・採用事例
取説

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	旧品番	新品番	セット名	最大扉幅	最大扉幅/2ヶ	材料	耐荷重kgf/2ヶ	適応ガラス厚	注文コード	旧注文コード	新注文コード	JANコード
GH-J1302-CR 品番 GH-J1302-CR 3Dビュー	GH-J1302-CR	カート	￥72,000/ヶ (￥79,200/ヶ)	ログイン後表示	－	－	－	－	－	1000	1000	亜鉛合金（ZDC)	80	8、10、12	170-057-921	－	－	4510932232401

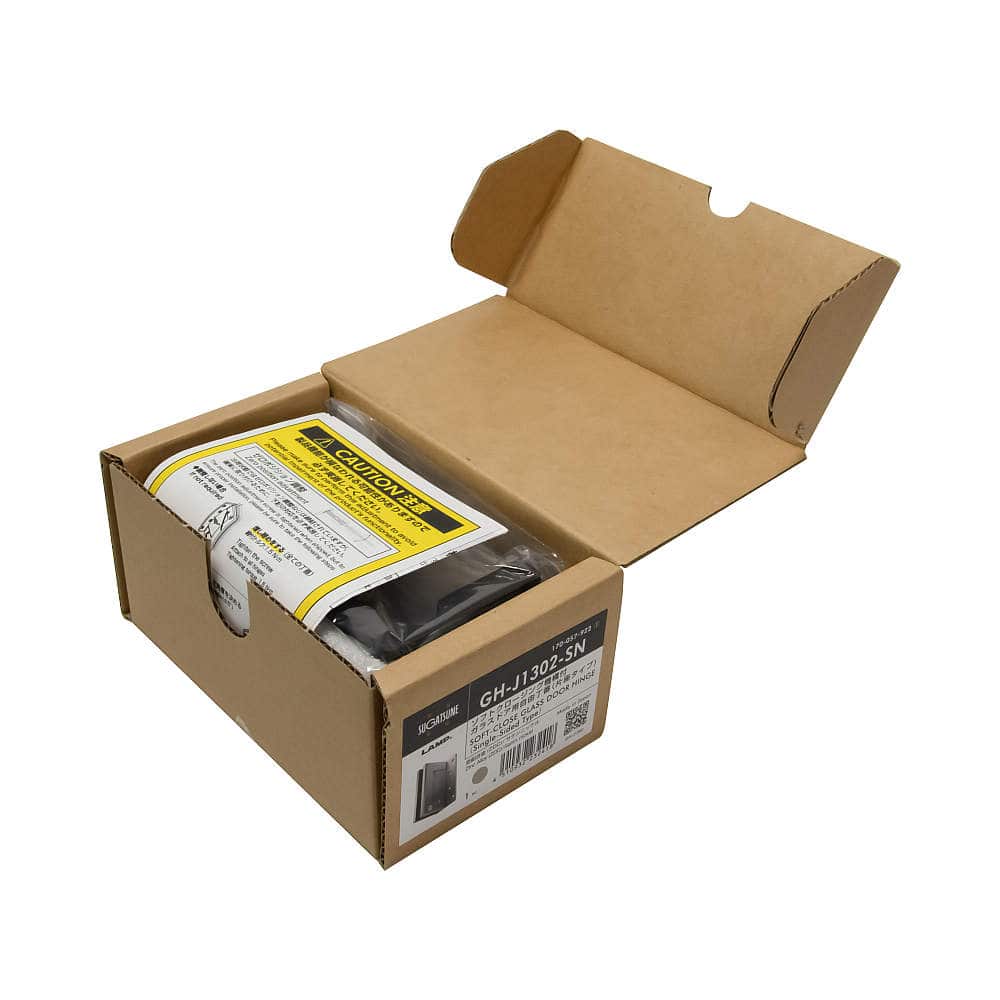

GH-J1302-SN 品番 GH-J1302-SN 3Dビュー	GH-J1302-SN	カート	￥72,000/ヶ (￥79,200/ヶ)	ログイン後表示	－	－	－	－	－	1000	1000	亜鉛合金（ZDC)	80	8、10、12	170-057-922	－	－	4510932232418

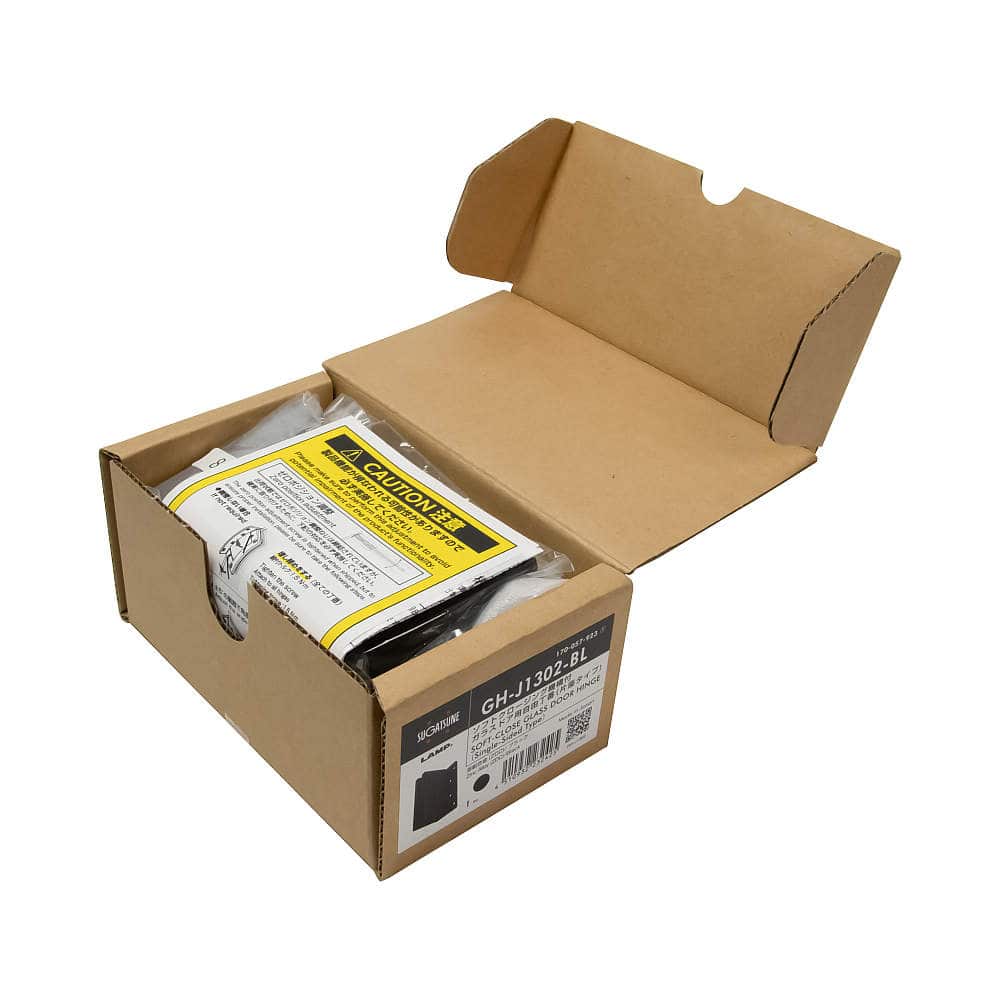

GH-J1302-BL 品番 GH-J1302-BL 3Dビュー	GH-J1302-BL	カート	￥72,000/ヶ (￥79,200/ヶ)	ログイン後表示	－	－	－	－	－	1000	1000	亜鉛合金（ZDC)	80	8、10、12	170-057-923	－	－	4510932232425

右にスライドするとさらに情報が見られます

ご注意

●取扱い上のご注意を必ずご確認ください。
●ガラスサイズは耐荷重を優先して決めてください。
●扉は約90°では止まらないため、これ以上開かないように別途戸当りを設けてください。

●建具用（シャワーブース用）を3ヶ使いする場合、間の丁番の位置は上下の丁番の中心が適切です。
