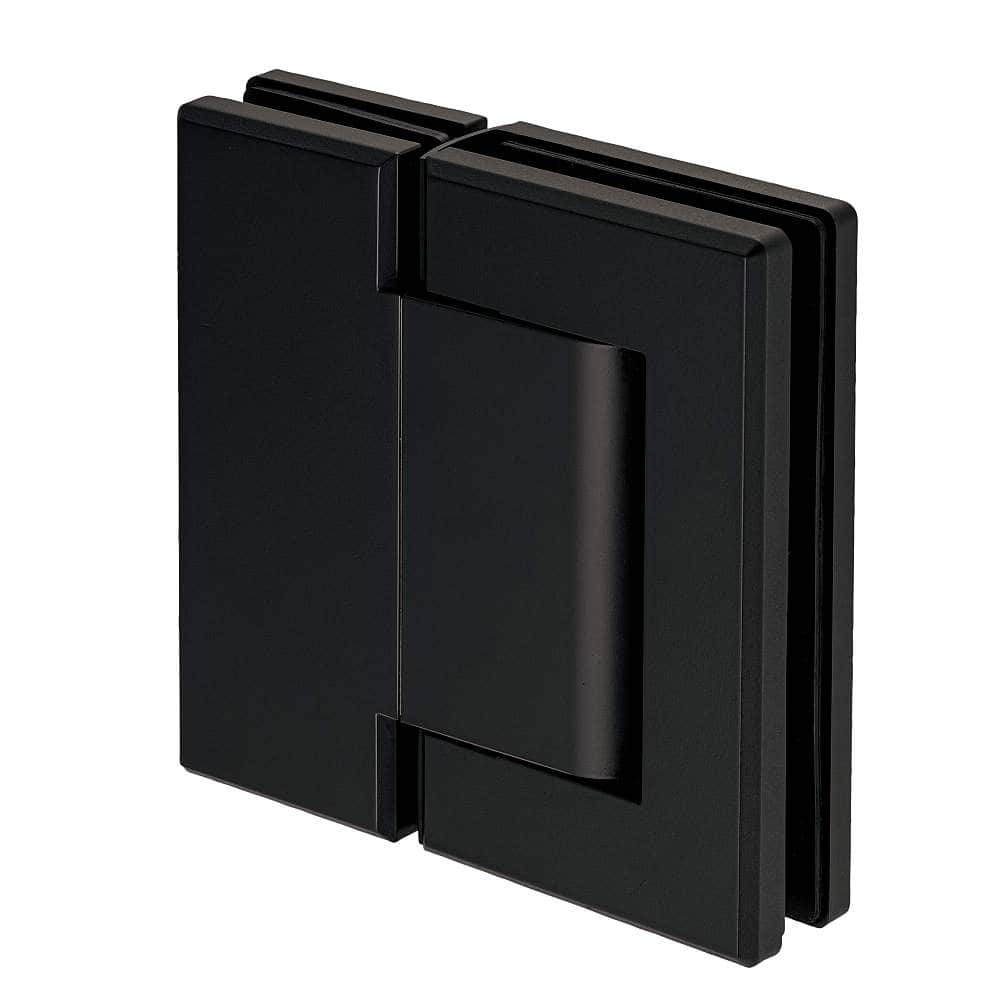

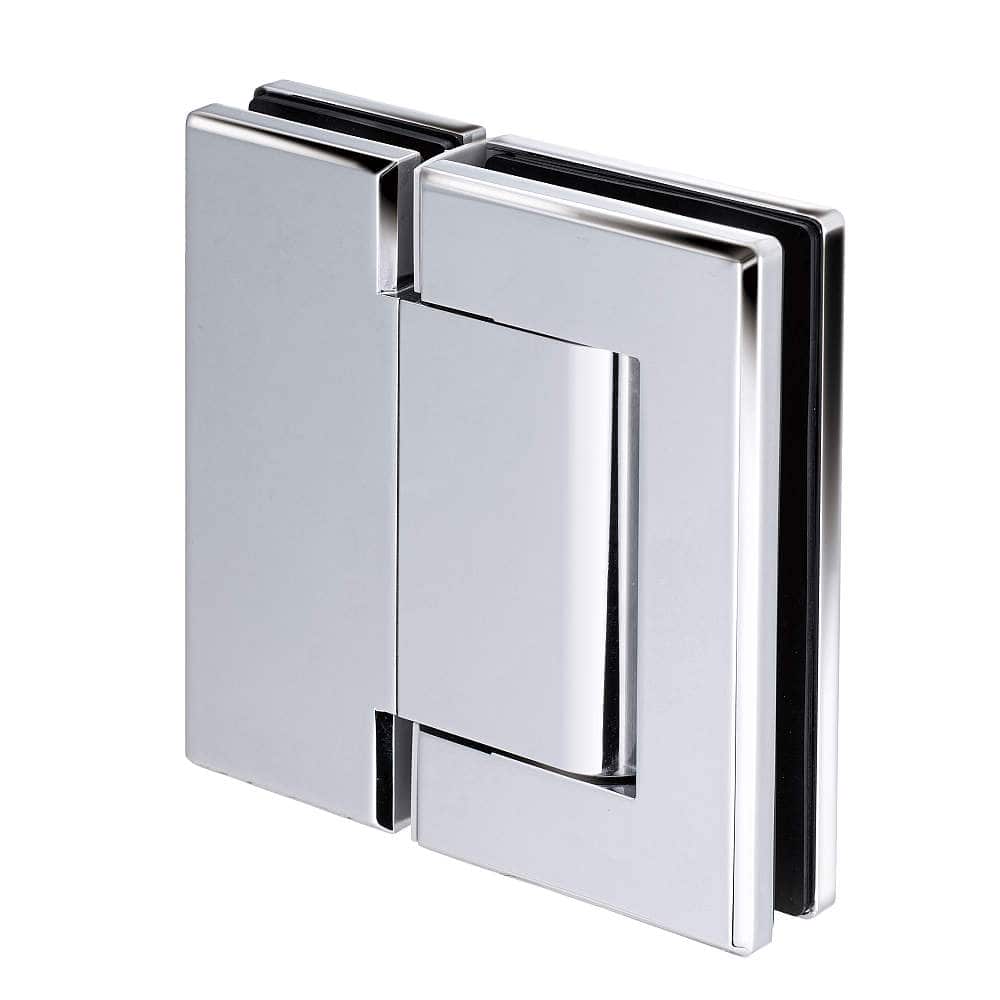

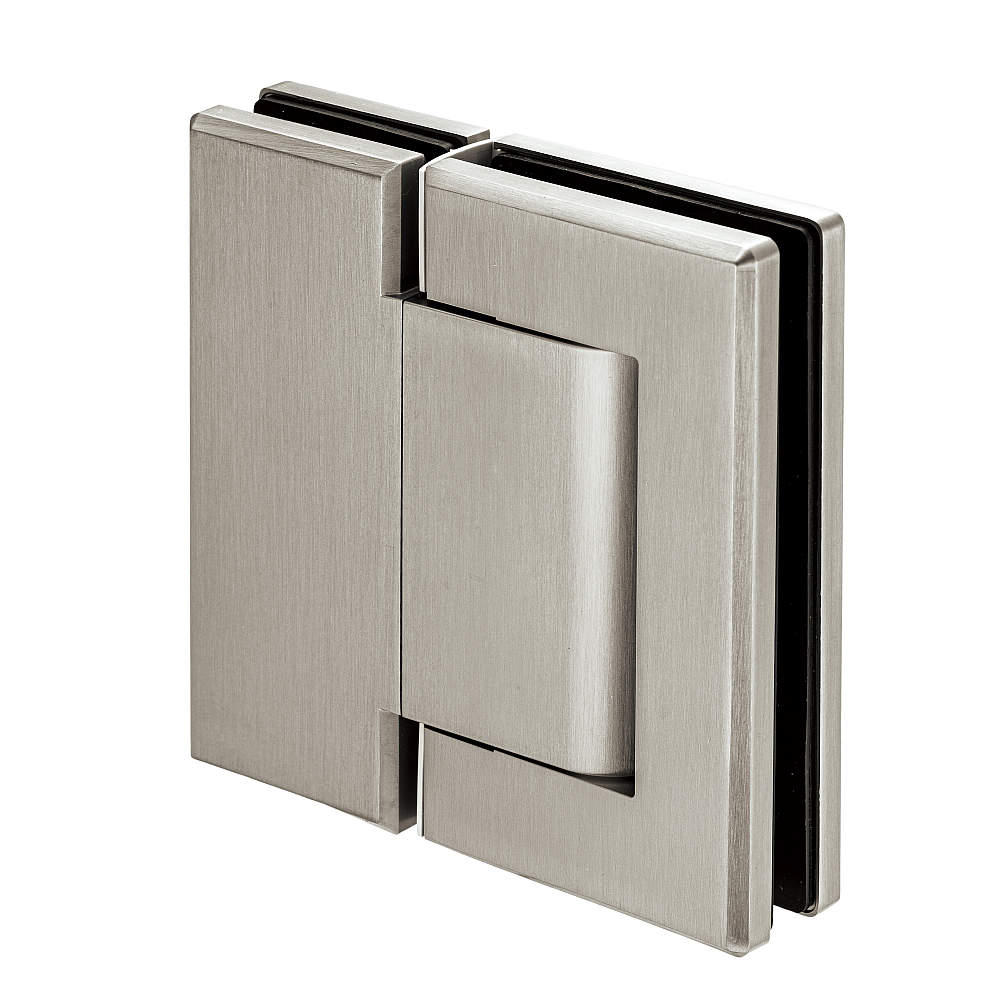

ソフトクロージング機構付ガラスドア用自由丁番
GH-J1303型
ガラス取付タイプ PAT.P
●ソフトクロージング機構、閉止速度調整機能付きのガラスドア丁番です。

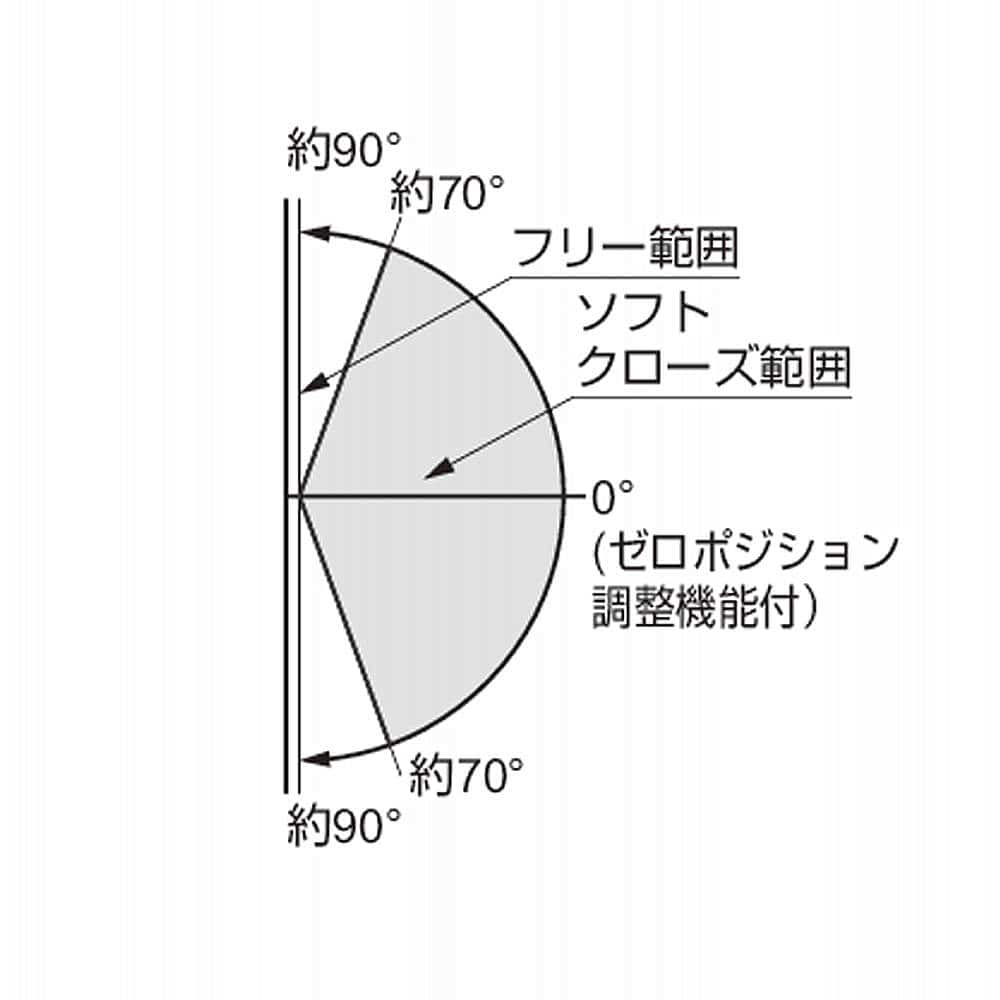

●ガラス扉は約70°開いた所から0°にかけてゆっくりと閉まります。
●約90°で扉を簡易保持します。
●シャワーブースなどの水回りでもご使用いただけます。
●ゼロポジション（閉止位置）調整機能付きです。

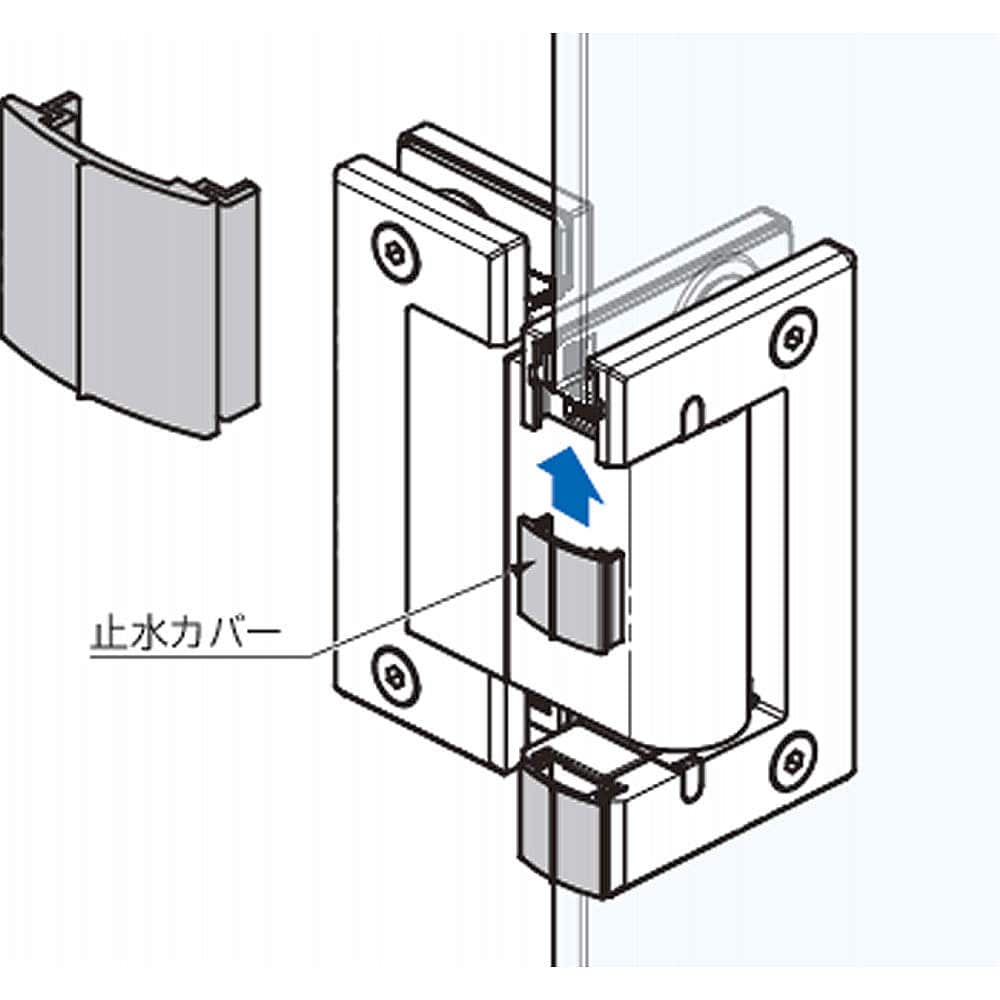

●止水カバーにより、水が入りにくい構造です。
●別注色対応も可能です。詳細は営業へお問い合わせください。
●ガラス扉は約70°開いた所から0°にかけてゆっくりと閉まります。
●約90°で扉を簡易保持します。
●シャワーブースなどの水回りでもご使用いただけます。
●ゼロポジション（閉止位置）調整機能付きです。
●止水カバーにより、水が入りにくい構造です。
●別注色対応も可能です。詳細は営業へお問い合わせください。
- 弊社20万回開閉試験クリア
- ソフトクローズ
- 仕様
- ●使用温度：0℃〜40 ℃

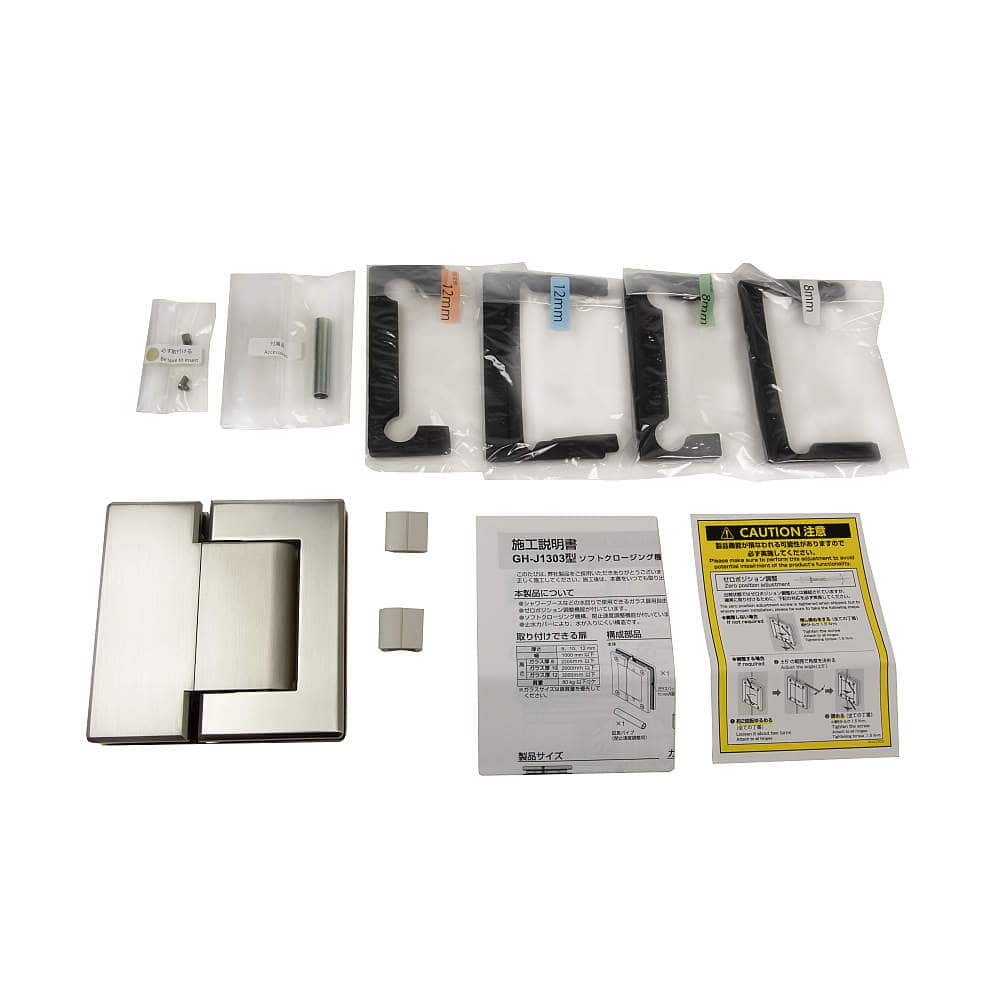

- 付属品
- ●ガラスパッキン8mm用・12mm用 （10mm用は製品に組み込まれています）
●止水カバー、ゼロポジション調整穴用キャップ ※必ず嵌めてください。
●高さ調整ブロック
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 施工例・採用事例
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 最大扉幅 | 最大扉幅/2ヶ | 材料 | 耐荷重kgf/2ヶ | 適応ガラス厚 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
GH-J1303-CR | カート |
￥102,000/ヶ
(￥112,200/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 1000以下 | 1000 | 亜鉛合金（ZDC) | 80 | 8、10、12 | 170-057-924 | − | − | 4510932232432 |
|
|
GH-J1303-SN | カート |
￥102,000/ヶ
(￥112,200/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 1000以下 | 1000 | 亜鉛合金（ZDC) | 80 | 8、10、12 | 170-057-925 | − | − | 4510932232449 |
|
|
GH-J1303-BL | カート |
￥102,000/ヶ
(￥112,200/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 1000以下 | 1000 | 亜鉛合金（ZDC) | 80 | 8、10、12 | 170-057-926 | − | − | 4510932232456 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●ガラスサイズは耐荷重を優先して決めてください。
●扉は約90°では止まらないため、これ以上開かないように別途戸当りを設けてください。
●建具用（シャワーブース用）を3ヶ使いする場合、間の丁番の位置は上下の丁番の中心が適切です。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
最新の価格は「製品情報・購入」のタブでご確認ください
カタログ訂正・更新のご案内
設計支援・選定ツール
-
ガラス シャワールーム
- 使用場所：
- ガラス シャワールーム
- 備考：
- ガラス取付仕様です。透明感のある納まりです。
