アルミ押出ハンドル
HA-AF型
PAT

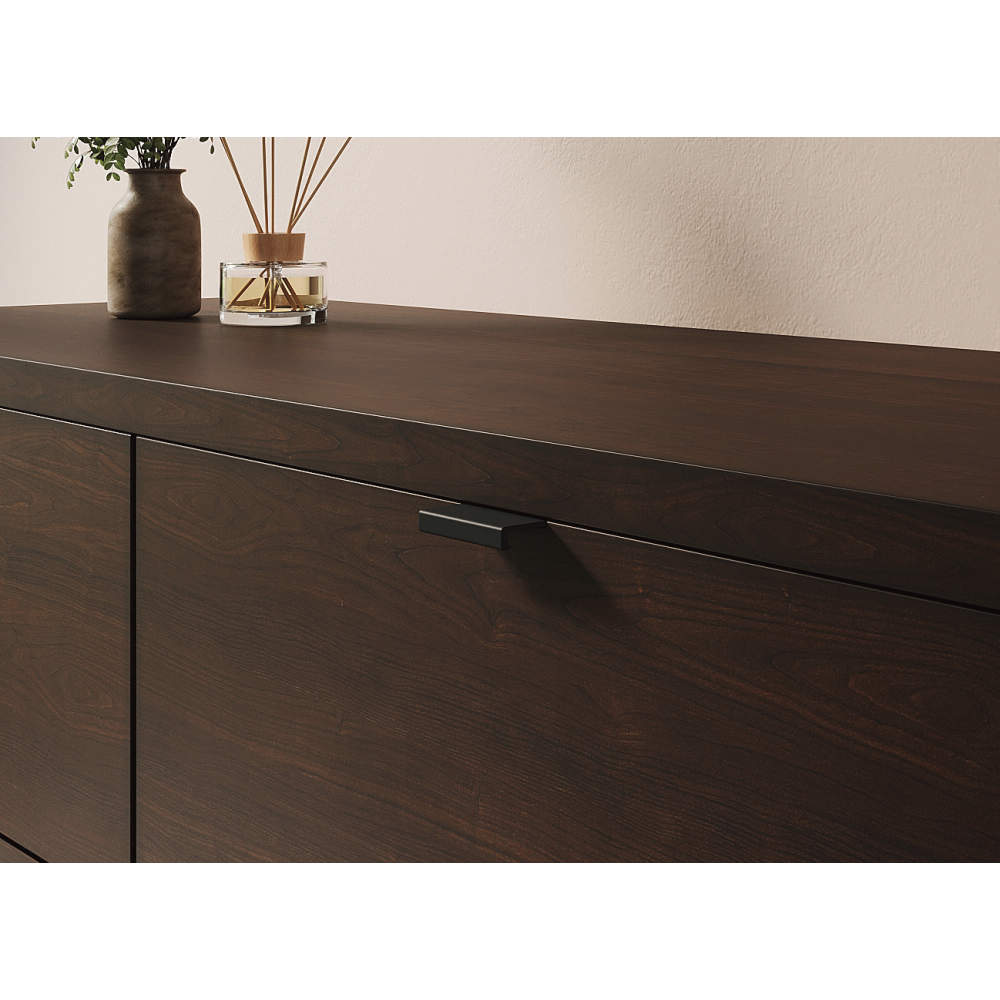

●シンプルなデザインのハンドルです。

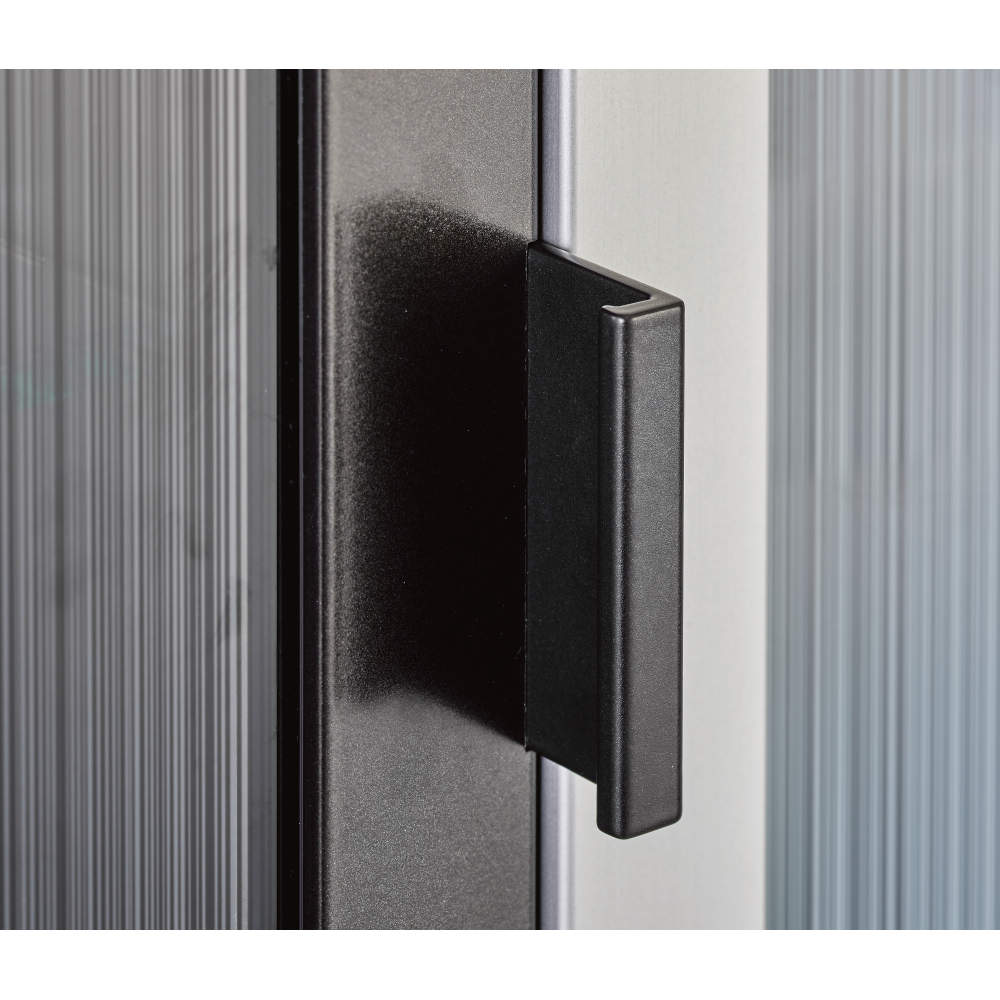

●オプション品のブラケット HA-AF-BKT型を併用し、フレームに加工することで隠し丁番Air用アルミフレームに取付可能です。
●隠し丁番Air用アルミフレームに合わせた4色展開です。
●オプション品のブラケット HA-AF-BKT型を併用し、フレームに加工することで隠し丁番Air用アルミフレームに取付可能です。
●隠し丁番Air用アルミフレームに合わせた4色展開です。
- 付属品
- ●十字穴付皿小ねじM3×8 （ステンレス鋼、アルミフレーム・板金取付用）
●十字穴付皿タッピンねじ呼び3×16 （ステンレス鋼、木取付用）
皿頭面にハンドルと同じ色の塗装を施しています。
- オプション品
- ●ブラケット HA-AF-BKT型
- #キーワード
- #ラインハンドル
12件
／12件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
12件
12件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
12件
／12件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | ピッチ | 長さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HA-AF-20SL
品番
3Dビュー
|
HA-AF-20SL | カート |
￥550/ヶ
(￥605/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | シルバー | 10 | 20 | 100-046-315 | − | − | 4510932189644 |
|
HA-AF-20TI
品番
3Dビュー
|
HA-AF-20TI | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | チタン色 | 10 | 20 | 100-046-316 | − | − | 4510932189651 |
|
HA-AF-20WT
品番
3Dビュー
|
HA-AF-20WT | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ホワイト | 10 | 20 | 100-046-317 | − | − | 4510932189668 |
|
HA-AF-20BL
品番
3Dビュー
|
HA-AF-20BL | カート |
￥900/ヶ
(￥990/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | 10 | 20 | 100-046-318 | − | − | 4510932189675 |
|
HA-AF-50SL
品番
3Dビュー
|
HA-AF-50SL | カート |
￥670/ヶ
(￥737/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | シルバー | 30 | 50 | 100-046-319 | − | − | 4510932189682 |
|
HA-AF-50TI
品番
3Dビュー
|
HA-AF-50TI | カート |
￥1,130/ヶ
(￥1,243/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | チタン色 | 30 | 50 | 100-046-320 | − | − | 4510932189699 |
|
HA-AF-50WT
品番
3Dビュー
|
HA-AF-50WT | カート |
￥1,130/ヶ
(￥1,243/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ホワイト | 30 | 50 | 100-046-321 | − | − | 4510932189705 |
|
HA-AF-50BL
品番
3Dビュー
|
HA-AF-50BL | カート |
￥1,130/ヶ
(￥1,243/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | 30 | 50 | 100-046-322 | − | − | 4510932189712 |
|
HA-AF-180SL
品番
3Dビュー
|
HA-AF-180SL | カート |
￥990/ヶ
(￥1,089/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | シルバー | 150 | 180 | 100-046-323 | − | − | 4510932189729 |
|
HA-AF-180TI
品番
3Dビュー
|
HA-AF-180TI | カート |
￥1,800/ヶ
(￥1,980/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | チタン色 | 150 | 180 | 100-046-324 | − | − | 4510932189736 |
|
HA-AF-180WT
品番
3Dビュー
|
HA-AF-180WT | カート |
￥1,800/ヶ
(￥1,980/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ホワイト | 150 | 180 | 100-046-325 | − | − | 4510932189743 |
|
HA-AF-180BL
品番
3Dビュー
|
HA-AF-180BL | カート |
￥1,800/ヶ
(￥1,980/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ブラック | 150 | 180 | 100-046-326 | − | − | 4510932189750 |
右にスライドするとさらに情報が見られます
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
絞り込み検索結果
12件
／12件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HA-AF-20SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥550/ヶ (￥605/ヶ) | − | 100-046-315 |
| HA-AF-20TI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥900/ヶ (￥990/ヶ) | − | 100-046-316 |
| HA-AF-20WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥900/ヶ (￥990/ヶ) | − | 100-046-317 |
| HA-AF-20BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥900/ヶ (￥990/ヶ) | − | 100-046-318 |
| HA-AF-50SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥670/ヶ (￥737/ヶ) | − | 100-046-319 |
| HA-AF-50TI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,130/ヶ (￥1,243/ヶ) | − | 100-046-320 |
| HA-AF-50WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,130/ヶ (￥1,243/ヶ) | − | 100-046-321 |
| HA-AF-50BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,130/ヶ (￥1,243/ヶ) | − | 100-046-322 |
| HA-AF-180SL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥990/ヶ (￥1,089/ヶ) | − | 100-046-323 |
| HA-AF-180TI | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,800/ヶ (￥1,980/ヶ) | − | 100-046-324 |
| HA-AF-180WT | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,800/ヶ (￥1,980/ヶ) | − | 100-046-325 |
| HA-AF-180BL | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,800/ヶ (￥1,980/ヶ) | − | 100-046-326 |
