HG-CV-127R

クリーンヒンジ

Name: HG-CV-127R クリーンヒンジ HG-CV-127型
Brand: スガツネ工業株式会社
Price: 18500.00 JPY

HG-CV-127型

PAT

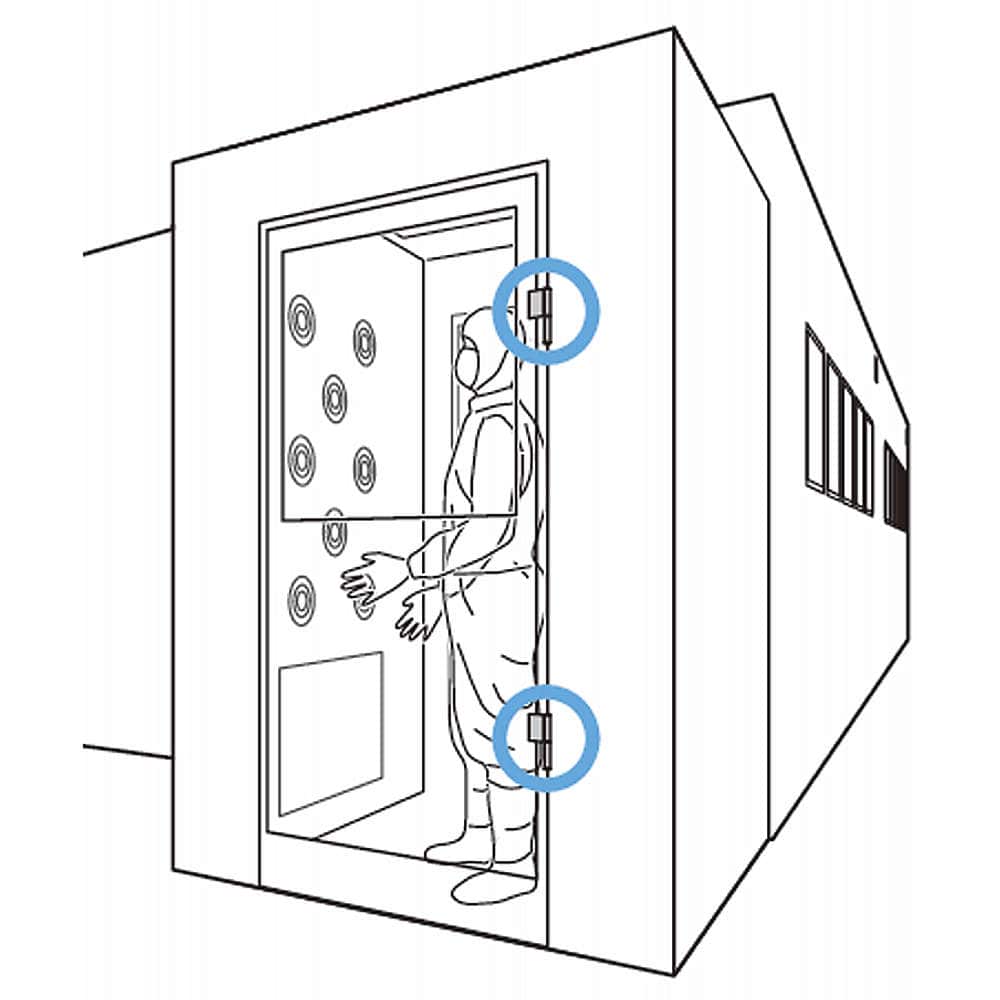

●クリーンルームでの使用に適したヒンジです。
●摺動部に内蔵されたスラストベアリングとニードルベアリングが金属同士の磨耗を抑えます。
●摺動部をシールでカバーしているため、金属粉の飛散を防止します。
●カール部を溶接しているため、耐荷重と耐久性に優れています。

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

絞り込み検索結果

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	本体幅	本体長さ	耐荷重N/2ヶ	耐荷重kgf/2ヶ	注文コード	旧注文コード	新注文コード	JANコード
HG-CV-127L 品番 HG-CV-127L 3Dビュー	HG-CV-127L	カート	￥18,500/ヶ (￥20,350/ヶ)	ログイン後表示	－	－		－	－	－	100	125	981	100	170-013-013	－	－	4510932023030
HG-CV-127R 品番 HG-CV-127R 3Dビュー	HG-CV-127R	カート	￥18,500/ヶ (￥20,350/ヶ)	ログイン後表示	－	－		－	－	－	100	125	981	100	170-014-422	－	－	4510932023047

右にスライドするとさらに情報が見られます

●芯棒を扉側・下向きに取り付けてください。
●耐荷重と開閉試験回数は、扉サイズH2000×W900mm、100kg、2枚吊り、取付ピッチ1600mmの場合を示します。
●本品は構造上クリアランスが極めて小さく、抜きづらい場合があります。無理やり抜くと破損する恐れがあります。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

絞り込み検索結果

品番	2D		3D				PDF	環境対応(RoHS)	￥価格(税込)	販売情報	注文コード
HG-CV-127L	DXF	DWG	STEP	X_T	IGES	SAT	3D PDF		￥18,500/ヶ (￥20,350/ヶ)	－	170-013-013
HG-CV-127R	DXF	DWG	STEP	X_T	IGES	SAT	3D PDF		￥18,500/ヶ (￥20,350/ヶ)	－	170-014-422

右にスライドするとさらに情報が見られます
