グラビティーソフトクローズヒンジ

HG-JG150型  PAT
  • NEW
  • LAP

特長

  • 弊社5万回開閉試験クリア

●扉の自重で自閉し、閉まり際はダンパーの力でゆっくり閉めることのできる蝶番です。
●抜き差しができるため扉の取り付け、取り外しが容易です。
●扉の閉じ速度を調整できます。
●閉時(0°)では抜き差しできない構造です。
●扉の位置調整(前後、左右±3 mm)が可能です。

仕様

●使用温度:0 ℃〜40 ℃
●1セットあたり上下1ヶずつです。

付属品

●カバー
●調整プレート

推奨ねじ

●M6 バインド小ねじ、なべ小ねじ
●M6 六角穴付ボルト、ボタンボルト

  • ダウンロード
  • CAD(2D/3D)
  • 取説(取付・取扱説明書)
  • デジタルカタログを見る
  • 価格・仕様を見る
  • カタログ訂正
  • お問い合せ
  • 特長

※取説動画・施工例動画がある場合は、下の「取説」項目に表示します

仕様表・購入

ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。
継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果  2件 / 全2件中 ※絞り込み解除で、他の品番も表示されます。

画像 品番 注文 ¥価格(税抜) ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 仕上げ 耐荷重kgf/1セット 注文コード 旧注文コード 新注文コード JANコード
画像

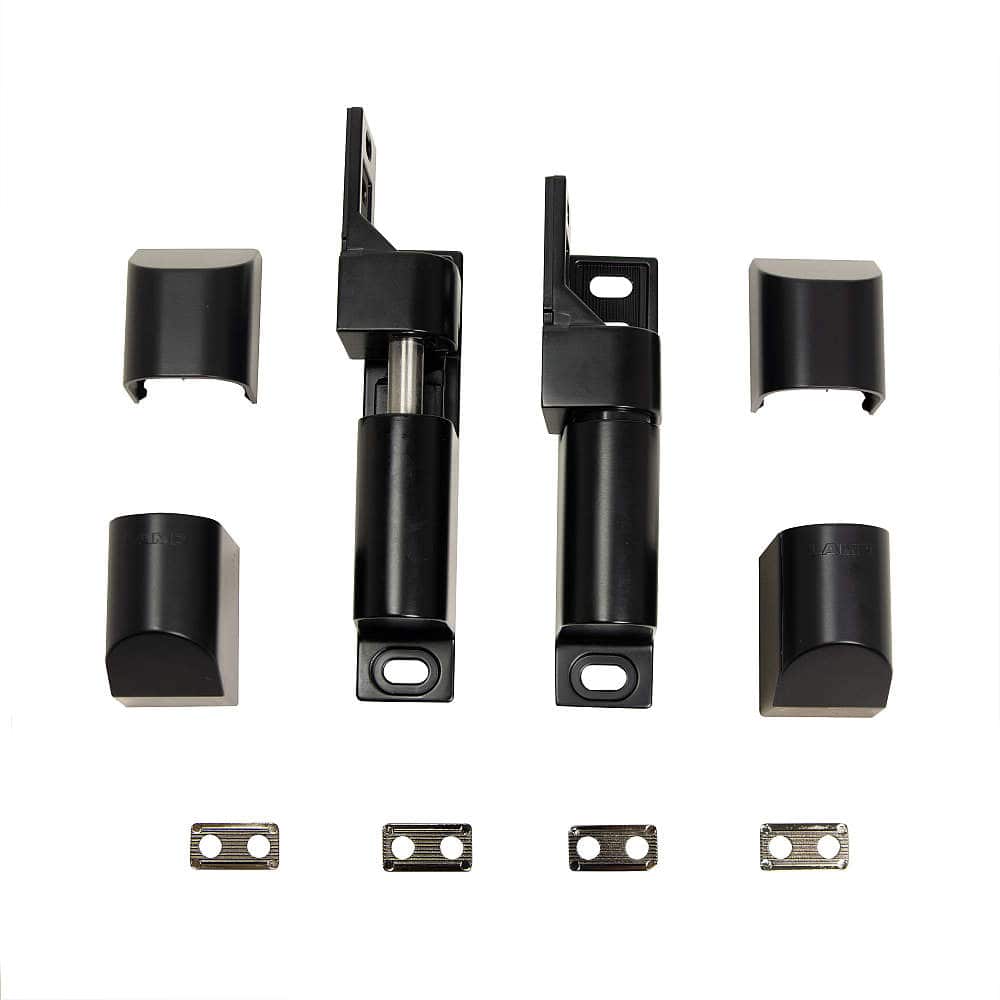

HG-JG150R-CR
¥9,500/セット ¥10,450/セット クロムめっき 10〜20 170-048-340 4510932191913
画像

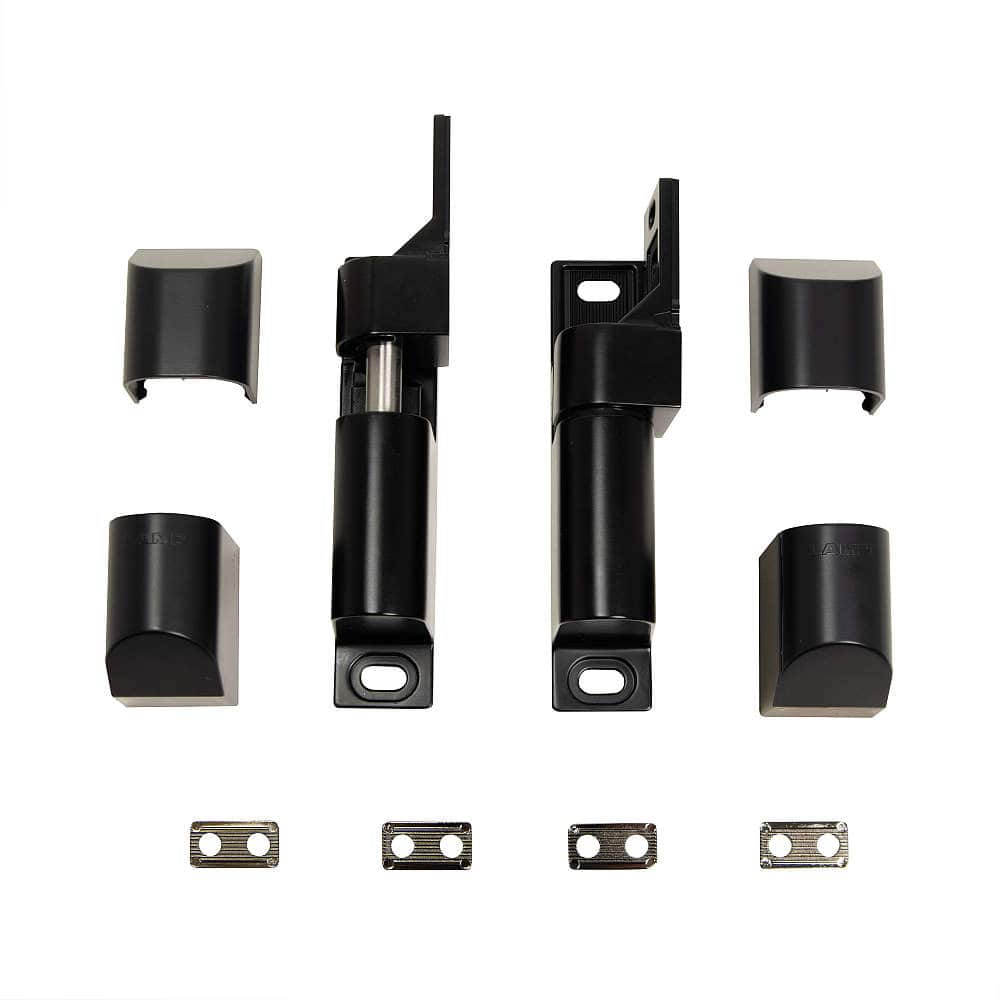

HG-JG150L-CR
¥9,500/セット ¥10,450/セット クロムめっき 10〜20 170-048-341 4510932191920
  • ※本品は1セットでの販売です。ご注文数1につき上下各1ヶです。

CADダウンロード

本体

絞り込み検索結果  2件 / 全2件中 ※絞り込み解除で、他の品番も表示されます。

品番 2D 3D 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
HG-JG150R-CR
DXF DWG SAT IGES X_T STEP
IES
予備2
予備3
予備4
予備5
¥9,500/セット 170-048-340
HG-JG150L-CR
DXF DWG SAT IGES X_T STEP
IES
予備2
予備3
予備4
予備5
¥9,500/セット 170-048-341
  • ※CADデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

取説

取付説明書(日本語版/英語版) 1432_2_hg_jg150.pdf(898.63KB)

注意

●可動範囲以上に開閉しないよう筐体に別途ストッパーを設けてください。
