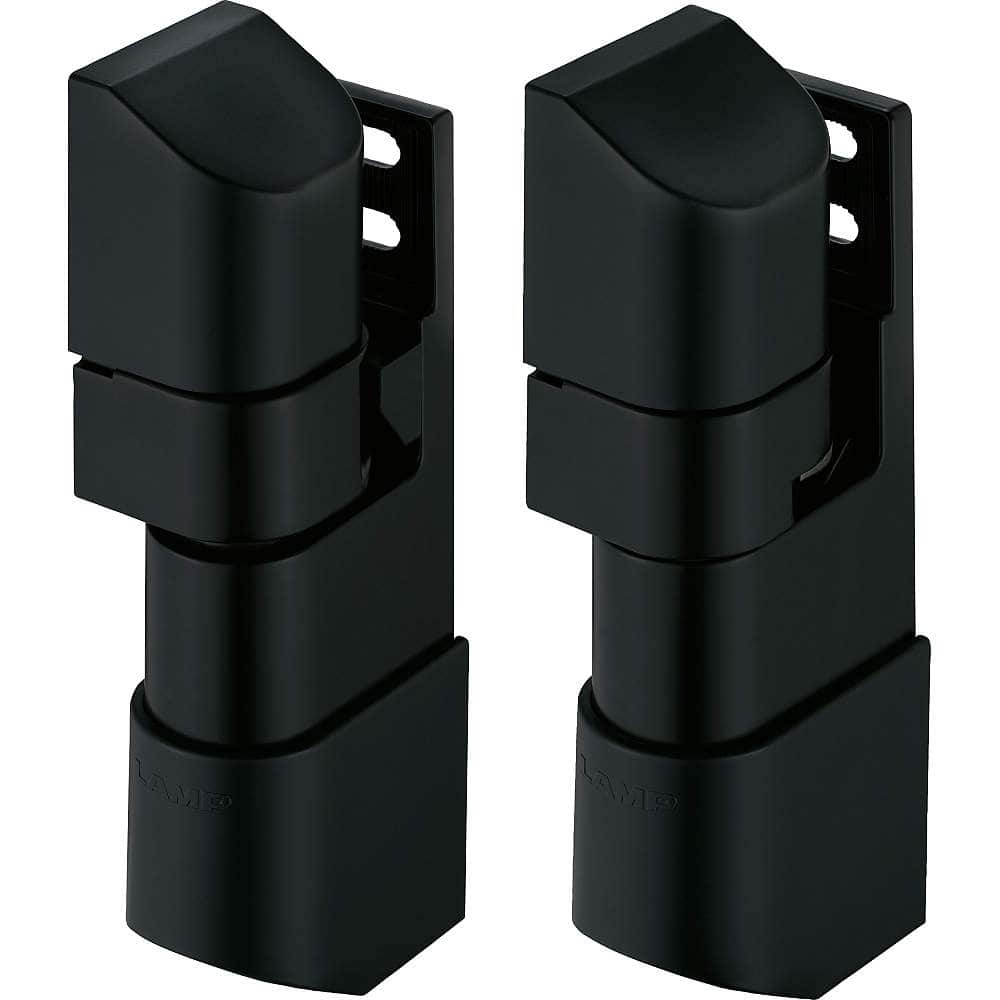

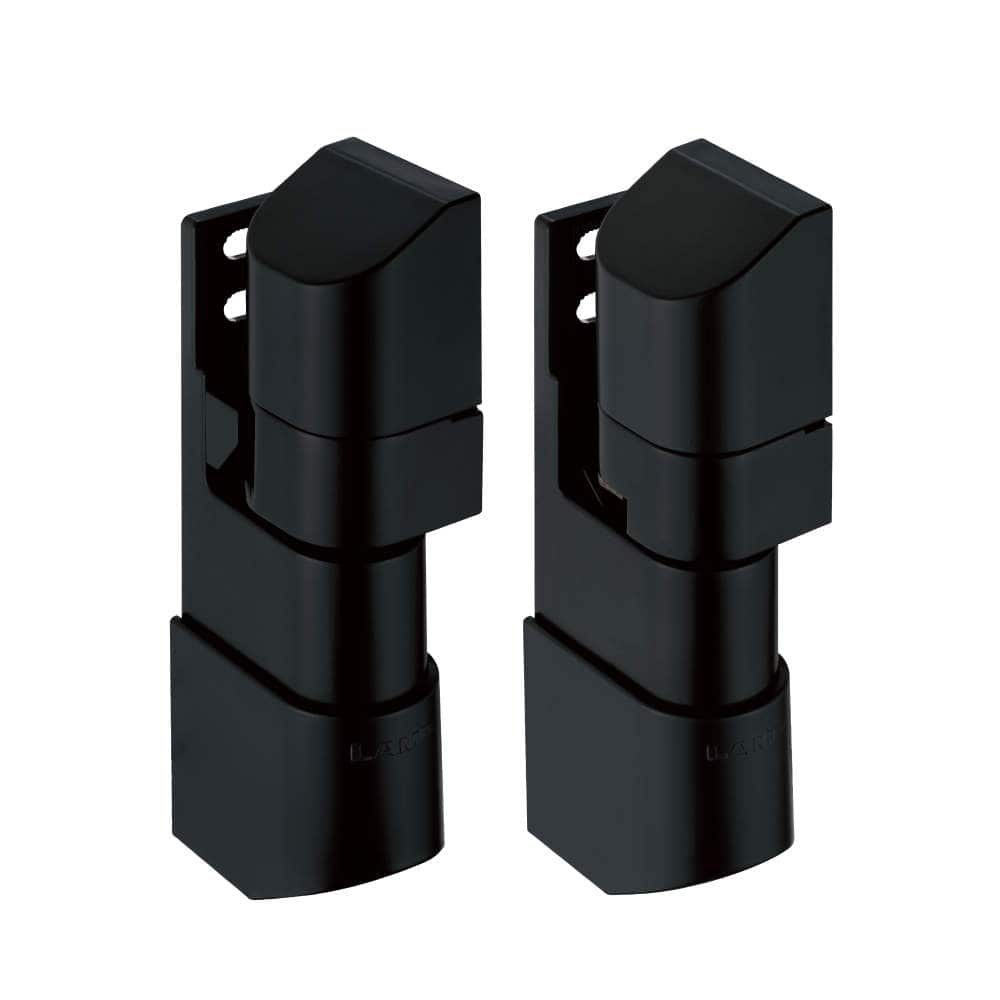

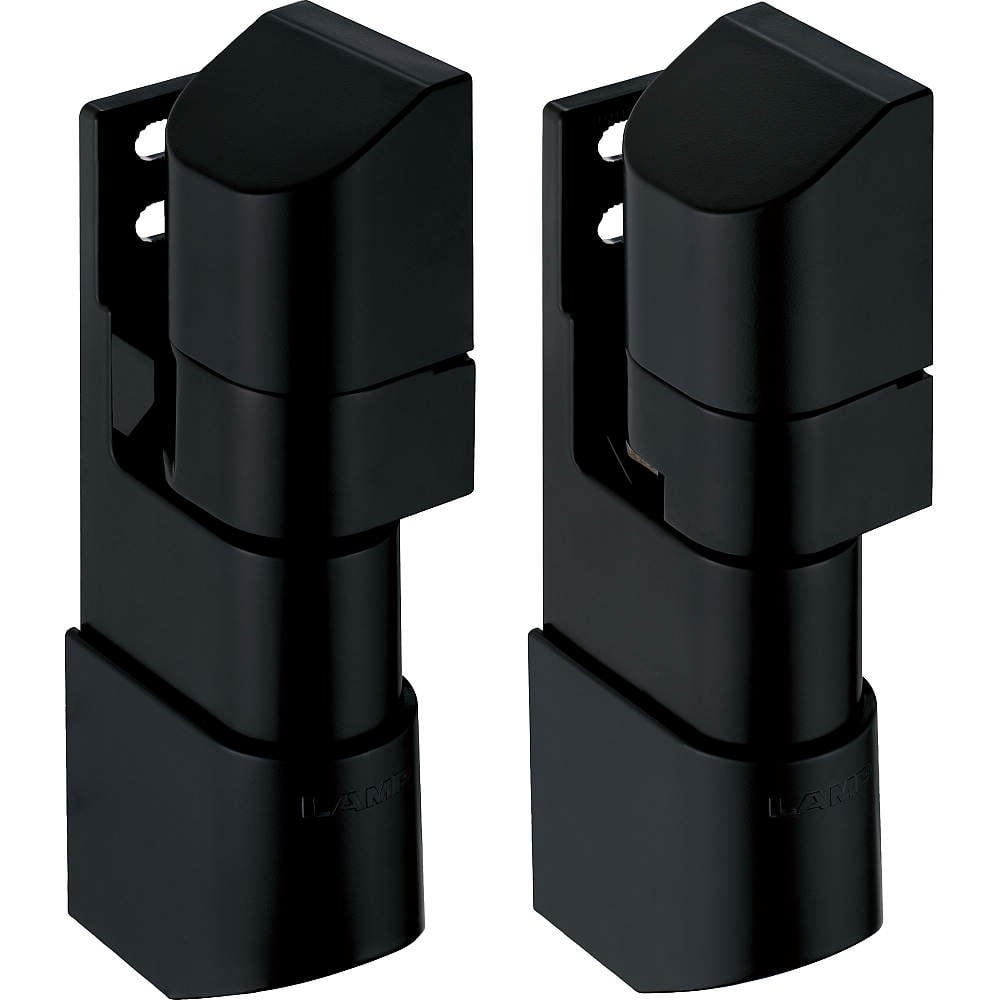

グラビティーソフトクローズヒンジ
HG-JG150型
PAT
●扉の自重で自閉し、閉まり際はダンパーの力でゆっくり閉めることのできる蝶番です。
●抜き差しができるため扉の取り付け、取り外しが容易です。
●扉の閉じ速度を調整できます。
●閉時（0°）では抜き差しできない構造です。
●扉の位置調整（前後、左右±3mm）が可能です。
●抜き差しができるため扉の取り付け、取り外しが容易です。
●扉の閉じ速度を調整できます。
●閉時（0°）では抜き差しできない構造です。
●扉の位置調整（前後、左右±3mm）が可能です。
- 弊社5万回開閉試験クリア
- ソフトクローズ
ラプコン機構搭載製品
モーションデザインテック製品
- 仕様
- ●使用温度：0℃〜40℃

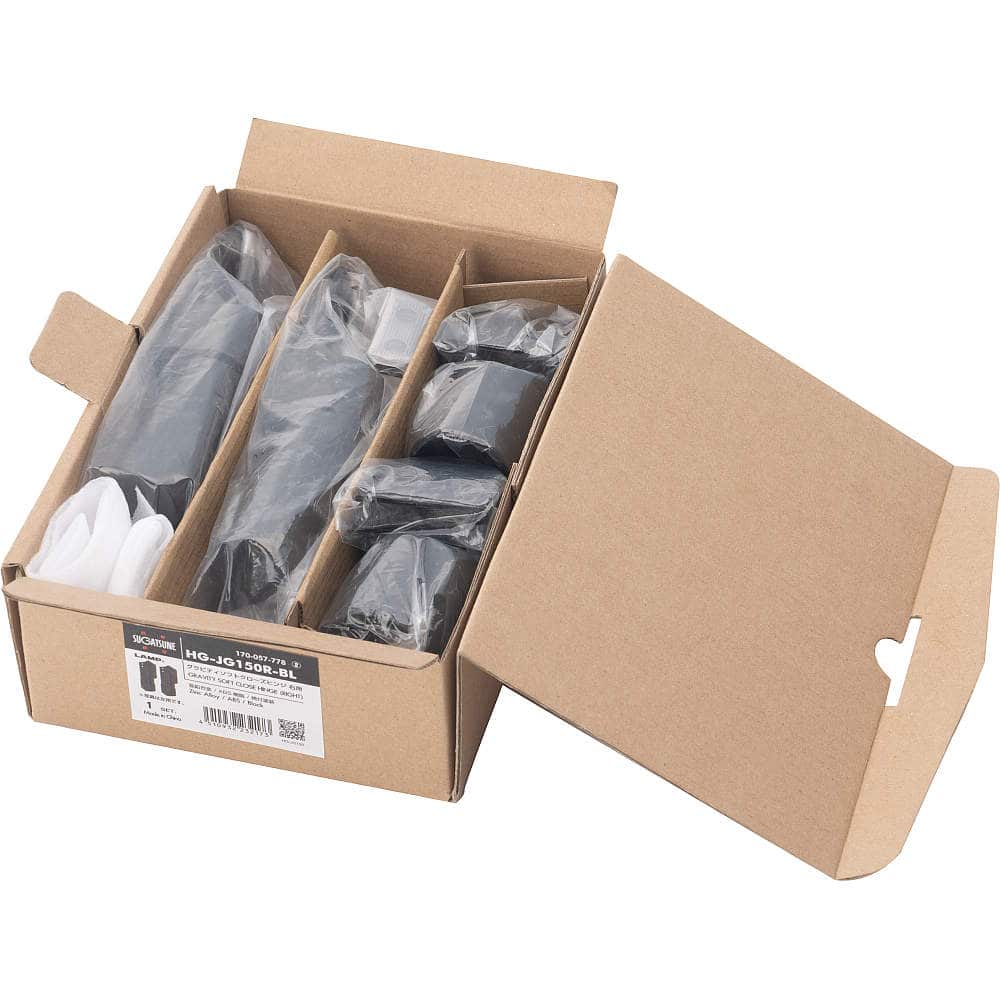

●1セットあたり上下1ヶずつです。
- 付属品
- ●カバー
●調整プレート
- 推奨ねじ
- ●M6 バインド小ねじ、なべ小ねじ
●M6 六角穴付ボルト、ボタンボルト
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HG-JG150R-CR
品番
3Dビュー
|
HG-JG150R-CR | カート |
￥14,500/セット
(￥15,950/セット)
|
ログイン後 表示 |
− | − |  |
− | − | − | 170-048-340 | − | − | 4510932191913 |
|
HG-JG150L-CR
品番
3Dビュー
|
HG-JG150L-CR | カート |
￥14,500/セット
(￥15,950/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 170-048-341 | − | − | 4510932191920 |
右にスライドするとさらに情報が見られます
※本品は1セットでの販売です。ご注文数1につき上下各1ヶです。
ご注意
●可動範囲以上に開閉しないよう筐体に別途ストッパーを設けてください。
