LAMP

ステンレス スプリング丁番

HG-SHL-RS型
高耐久仕様/逆ばね仕様

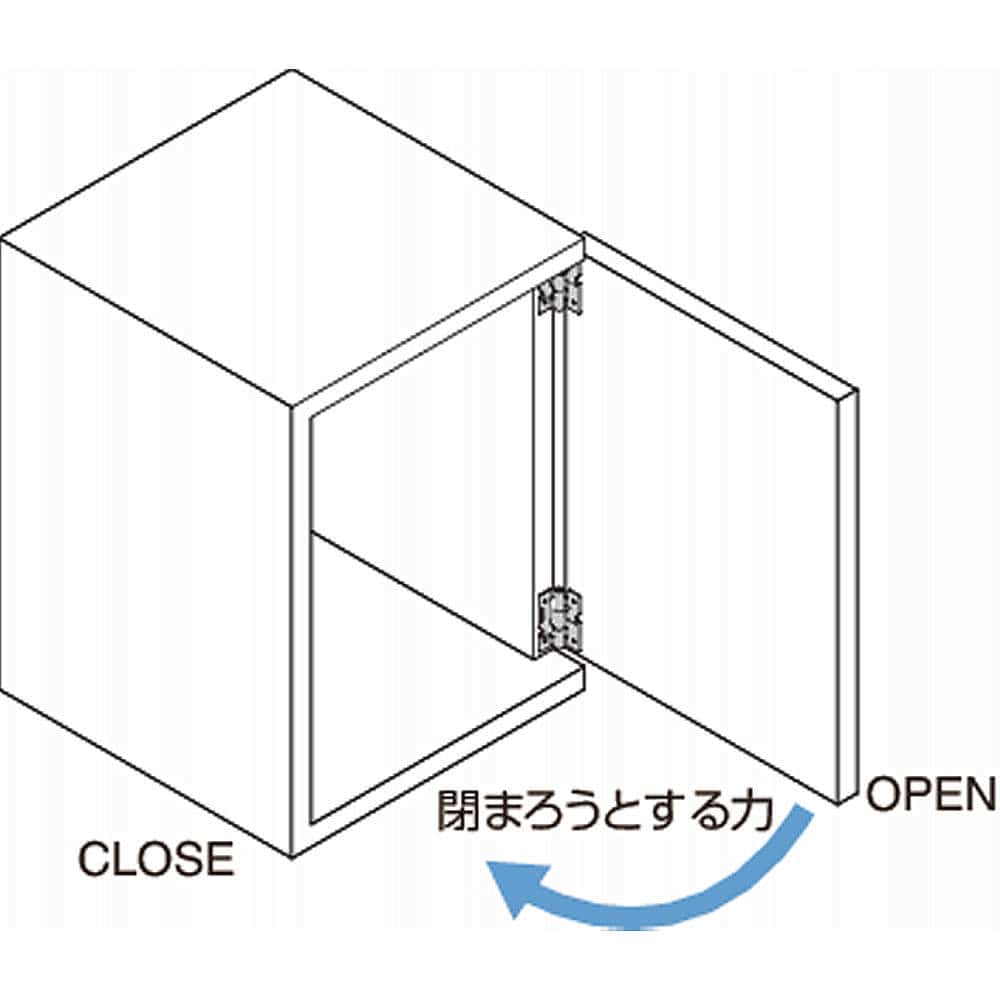

●HG-SHL型と反対方向にばね反力が働きます。
●オールステンレス鋼製で、耐食性に優れています。
●軸部にカラーを入れることで、バネの擦れを軽減し、耐久性に優れます。
●回転軸に食品機械用グリス(NSF H1登録品)を使用しています。
  • 高耐久仕様
  • 弊社100万回開閉試験クリア
4
4件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

4
4件中
絞り込み
対象
製品
4

現在の絞込条件

本体種類
耐荷重kgf/2ヶ
以上
 〜
以下
材料
仕上
RoHS2対応
CAD
価格
以上
 〜
以下
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果
4
4件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 耐荷重N/2ヶ 耐荷重kgf/2ヶ 注文コード 旧注文コード 新注文コード JANコード
品番HG-SHL-RS32
HG-SHL-RS32 カート
¥1,200/ヶ (¥1,320/ヶ)
ログイン後
表示
39 4 170-054-527 4510932225199
品番HG-SHL-RS50
HG-SHL-RS50 カート
¥1,300/ヶ (¥1,430/ヶ)
ログイン後
表示
59 6 170-054-528 4510932225205
品番HG-SHL-RS60
HG-SHL-RS60 カート
¥1,400/ヶ (¥1,540/ヶ)
ログイン後
表示
59 6 170-054-529 4510932225212
品番HG-SHL-RS90
HG-SHL-RS90 カート
¥2,600/ヶ (¥2,860/ヶ)
ログイン後
表示
78 8 170-054-530 4510932225229

右にスライドするとさらに情報が見られます

ご注意

●取扱い上のご注意を必ずご確認ください。
●下表のトルク値は、90°折り曲げた状態での値です。
●耐荷重は丁番2ヶ使いの場合の値です。算出条件については選び方ガイドをご覧ください。
●開閉試験回数は、上蓋仕様での場合です。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

品番CAD・その他データダウンロード

本体

絞り込み検索結果
4
4件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税込) 販売情報 注文コード
HG-SHL-RS32 DXF DWG STEP X_T IGES SAT
3D PDF
¥1,200/ヶ (¥1,320/ヶ) 170-054-527
HG-SHL-RS50 DXF DWG STEP X_T IGES SAT 3D PDF ¥1,300/ヶ (¥1,430/ヶ) 170-054-528
HG-SHL-RS60 DXF DWG STEP X_T IGES SAT
3D PDF
¥1,400/ヶ (¥1,540/ヶ) 170-054-529
HG-SHL-RS90 DXF DWG STEP X_T IGES SAT 3D PDF ¥2,600/ヶ (¥2,860/ヶ) 170-054-530

右にスライドするとさらに情報が見られます

カタログ訂正・更新のご案内

弊社ではデジタルブック版 総合カタログの掲載情報を随時更新しております。
本ページ上部のカタログ内容は、最新情報です。

総合カタログ発行後の本製品の重要なカタログ訂正・更新情報は右記よりご確認ください。
