LAMP

アシストトルクヒンジ

HG-TAWJ40
180°アシスト トルク調整機能付

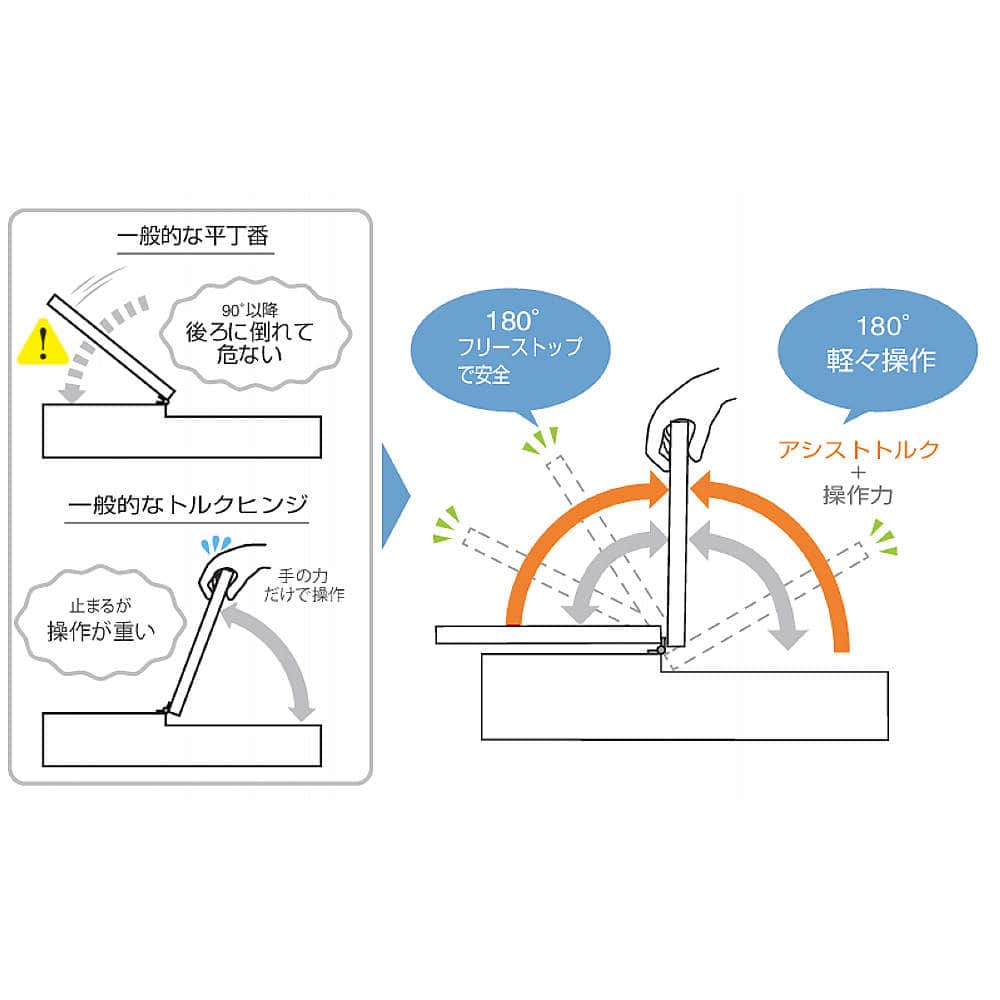

ふわっと軽く操作でき、開閉のストレス低減に。
●ばねのアシストで上蓋を軽く操作できます。
●アシスト範囲は180°です。
●保持トルクはトルク調整ナットM6(呼び10スパナ)を回すことで調整できます(0〜3.5N・m)。
●同梱の樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。
  • 弊社2万回開閉試験クリア
  • フリーストップ
  • パワーアシスト
仕様
●使用温度:0℃〜40℃
用途
●医療機器、音響機器、FA機器、各種自動機器
推奨ねじ
●M5ねじ(なべ、バインド、トラス)
まるで重力を感じない操作感 アシストトルクヒンジ HG-TAWJ40

本製品は2021年度グッドデザイン賞を受賞しました。

受賞の詳細はこちら

    • 取付
    • 特長
#キーワード
#ふわピタヒンジ
1
1件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

1
1件中
絞り込み
対象
製品
1

現在の絞込条件

RoHS2対応
CAD
価格
以上
 〜
以下
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ
  • 取説

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果
1
1件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 最大トルクkgf・cm 最大アシストトルクN・m 最小トルクN・m 最小アシストトルクN・m 最大アシストトルクkgf・cm 最小保持トルクN・m 注文コード 旧注文コード 新注文コード JANコード
品番HG-TAWJ40
HG-TAWJ40 カート
¥15,000/ヶ (¥16,500/ヶ)
ログイン後
表示
4.5 46 3.5 36 0 0 170-046-401 4510932194419

右にスライドするとさらに情報が見られます

ご注意

●取扱い上のご注意を必ずご確認ください。
●ヒンジ単体で開閉しないでください。ばねの力でヒンジが閉じ、手などをはさむ恐れがあります。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●ブラケットに蓋を取り付けてください。
●同梱のカバーは必ず取り付けてください。ヒンジに手などをはさむ恐れがあります。
●トルク調整ナットM6は無理に取り外したり、強く締めすぎないでください。10N・m以上で締めると部品が変形し、耐久性の低下などにつながる恐れがあります。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

品番CAD・その他データダウンロード

本体

絞り込み検索結果
1
1件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税込) 販売情報 注文コード
HG-TAWJ40 DXF DWG STEP X_T IGES SAT 3D PDF ¥15,000/ヶ (¥16,500/ヶ) 170-046-401

右にスライドするとさらに情報が見られます
