アシストトルクヒンジ
●アシスト範囲は100°です。

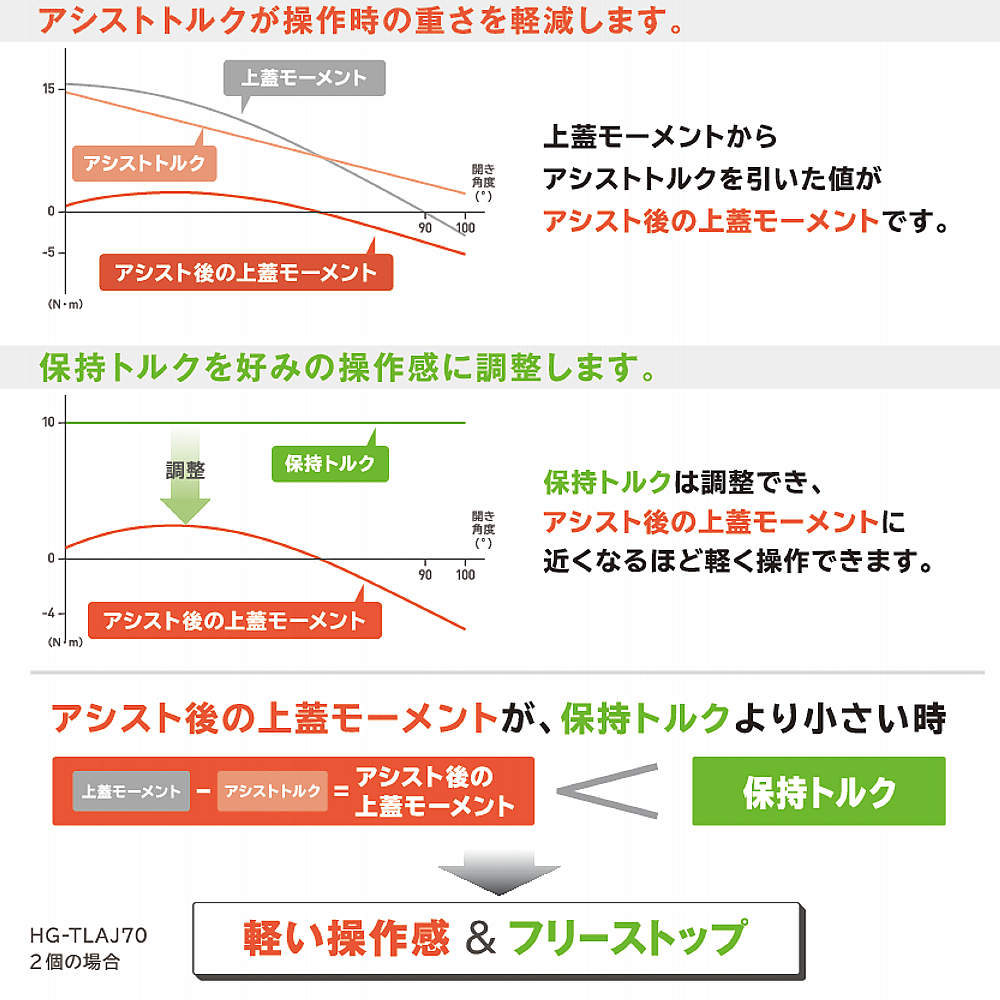

●保持トルクは調整ねじ(呼び13スパナ）を回すことで調整できます（0〜 5N・m)。
●別売の樹脂カバーにより本体や取付穴が隠れ、すっきりとした外観になります。
- 弊社3万回開閉試験クリア
- フリーストップ

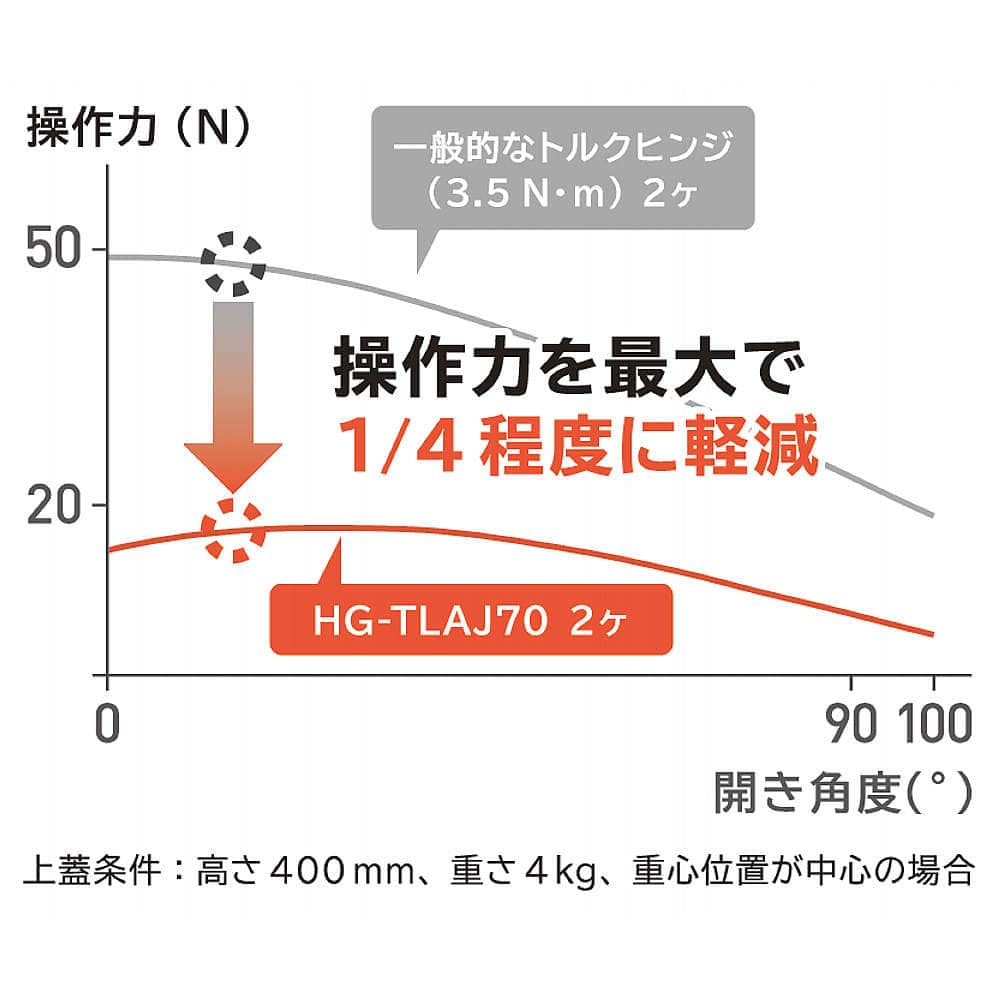

- パワーアシスト
モーションデザインテック製品
- 仕様
- ●使用温度：−10℃〜50℃
- 用途

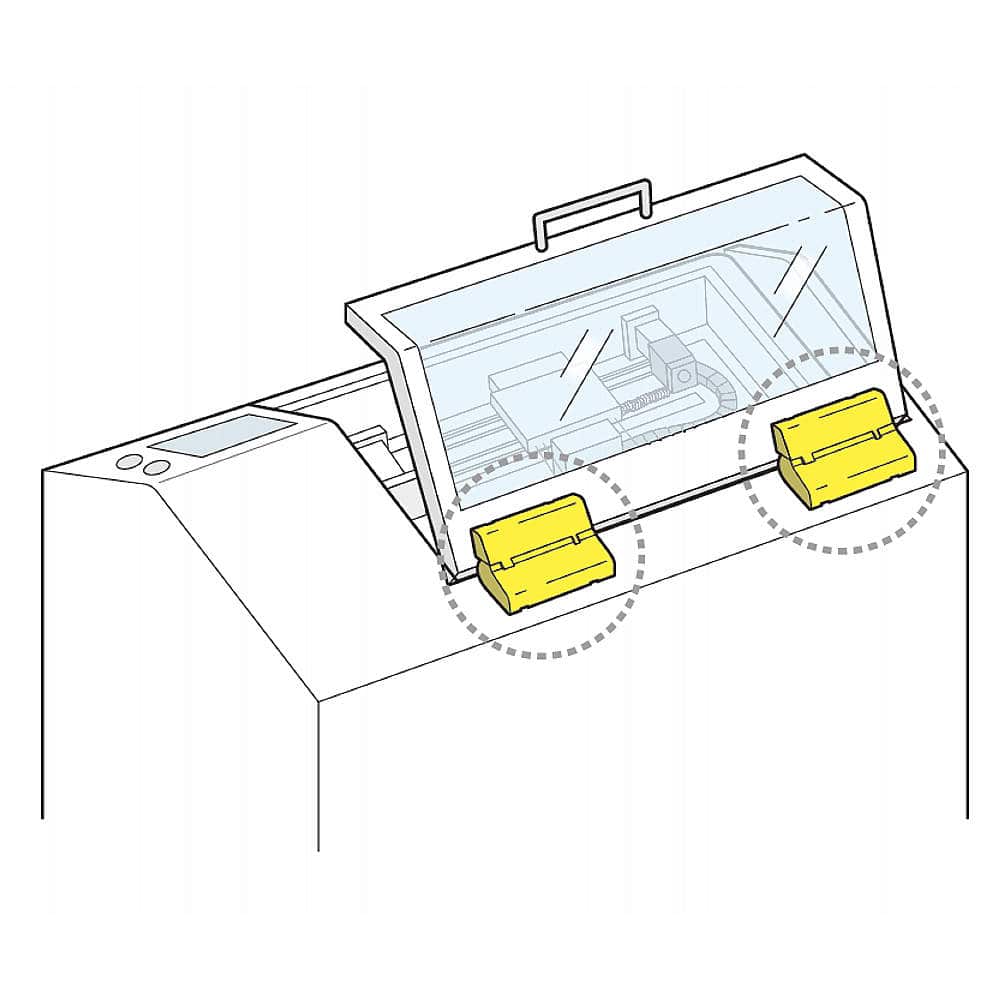

- ●医療機器、分析機器、FA機器など
- 別売品
- ●カバー
- #キーワード
- #ふわピタヒンジ
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
- レビュー・口コミ
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 取説
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
ヒンジ
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HG-TLAJ70
品番
3Dビュー
|
HG-TLAJ70 | カート |
￥12,000/ヶ
(￥13,200/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 170-057-909 | − | − | 4510932232395 |
右にスライドするとさらに情報が見られます
カバー 別売品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HG-TLAJC70-LGR
品番
3Dビュー
|
HG-TLAJC70-LGR | カート |
￥1,300/ヶ
(￥1,430/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | PBT樹脂 | 170-057-910 | − | − | 4510932233019 |
|
HG-TLAJC70-BL
品番
3Dビュー
|
HG-TLAJC70-BL | カート |
￥1,300/ヶ
(￥1,430/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | PBT樹脂 | 170-057-911 | − | − | 4510932233026 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●什器に取り付けた後、蓋を開いた状態でマイナスドライバー等でばねを引掛けてください。
●ばねを引掛けたらヒンジ単体で開閉しないでください。ばねの力でヒンジが閉じ、手などをはさむ恐れがあります。
●トルク調整ナットは無理に取り外したり、強く締めすぎないでください。11N・m以上で締めると部品が変形し、耐久性の低下などにつながる恐れがあります。
●扉（蓋）1枚につき2個使いを推奨します。（3個以上も可）
●連続動作（短時間での繰り返し動作）はしないでください。
●蝶番・ヒンジに偏荷重がかからないようにしてください。「垂直にしても使用できます」と記載のないものは、横開き扉には使用できません。
●水・油・潤滑剤などがかからないようにしてください。
●トルクは納入時のトルクです。耐久試験後のトルクではありません。
●開閉試験は常温で行っています（一部製品を除く）。
●一部製品を除き、屋外や粉塵の発生する場所ではご使用頂けません。
●トルクは上蓋扉向けに設定した値です。選定時に必ず実機でお試しください。
●トルクは常温での値です（一部製品を除く）。
●すべての取付穴をご使用ください。
●ヒンジ同士の軸心がずれないように取り付けてください。
●振動が多い場所、屋外や粉塵の発生する場所でのご使用は、性能を著しく損なう恐れがありますのでおやめください。
●可動角度以上に開かないように使用してください。可動角度以上に負荷が掛かる場合は、別途ストッパーを設けてください。ヒンジが破損する恐れがあります。
