ワンウェイトルク裏蝶番
HG-TQWA15型
広角度開き PAT.P
●一方向のみにトルクが発生し、逆方向は発生しないため、スムーズに操作できます。
●軸の向きを水平・垂直にして使用できます。
●軸の向きを水平・垂直にして使用できます。
- 弊社2万回開閉試験クリア

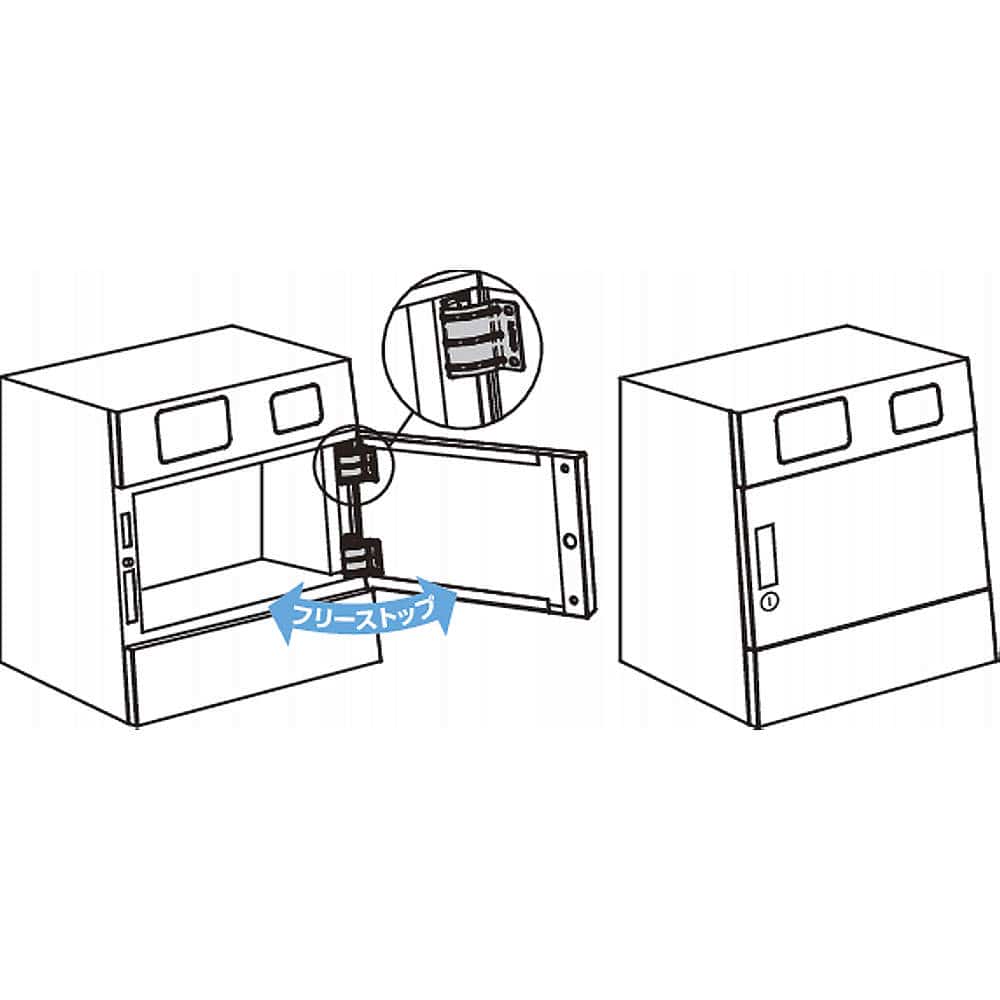

- フリーストップ
モーションデザインテック製品
- 用途
- ●医療機器、検査装置、各種自動機器
- 推奨ねじ
- ●M5ねじ
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
2件
／2件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | トルクN・m | トルクkgf・cm | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HG-TQWA15-A
品番
3Dビュー
|
HG-TQWA15-A | カート |
￥3,400/ヶ
(￥3,740/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 1.5 | 15.3 | 170-049-853 | − | − | 4510932194488 |
|
|
HG-TQWA15-B | カート |
￥3,400/ヶ
(￥3,740/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 1.5 | 15.3 | 170-046-657 | − | − | 4510932216050 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。

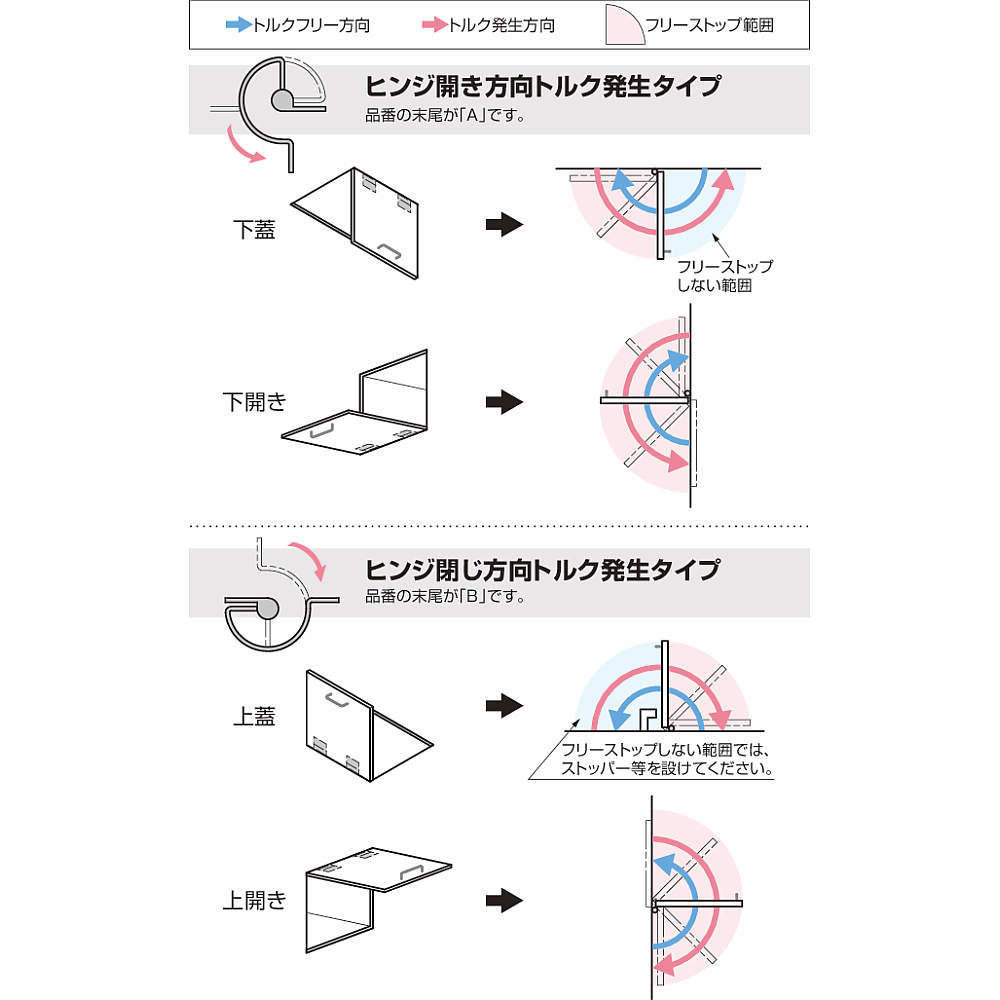

●フリーストップしない範囲では、ストッパーなどを設けてください（詳細は下図をご覧ください）。
●輸送中にヒンジが開閉しないようにコーションシールが付いています。製品取付時に外してください。
●蓋や扉の口開きを防止するため、キャッチ・ラッチを併用してください。
