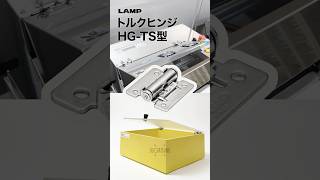

トルクヒンジ
HG-TS型
PAT
●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。
●アルミフレームに取り付けできます。
●アルミフレームに取り付けできます。
- グリスレス
- 弊社2万回開閉試験クリア
- フリーストップ
モーションデザインテック製品
- 仕様
- ●使用温度：−10℃〜50℃
●使用湿度：90％RH以下
- 用途
- ●音響機器、FA機器、各種自動機器
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 使用例・採用事例
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | トルクN・m | トルクkgf・cm | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HG-TS03
品番
3Dビュー
|
HG-TS03 | カート |
￥1,070/ヶ
(￥1,177/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 0.35 | 3.6 | 170-018-501 | − | − | 4510932004367 |
|
HG-TS07
品番
3Dビュー
|
HG-TS07 | カート |
￥1,180/ヶ
(￥1,298/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 0.7 | 7.1 | 170-018-502 | − | − | 4510932004374 |
|
HG-TS15
品番
3Dビュー
|
HG-TS15 | カート |
￥1,500/ヶ
(￥1,650/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 1.5 | 15.3 | 170-018-503 | − | − | 4510932004381 |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
絞り込み検索結果
3件
／3件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HG-TS03 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,070/ヶ (￥1,177/ヶ) | − | 170-018-501 |
| HG-TS07 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,180/ヶ (￥1,298/ヶ) | − | 170-018-502 |
| HG-TS15 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥1,500/ヶ (￥1,650/ヶ) | − | 170-018-503 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
設計支援・選定ツール
-
非加熱再生機
- 使用場所：
- 非加熱再生機
- 備考：
- 装置の外観を損ねたくないということで、 ねじを使わずに取り付けできるDSTヒンジをご採用いただきました。 また、装置の上蓋をフリーストップさせたいというご要望から、トルクヒンジもあわせて採用いただきました。
-
非加熱再生機
- 使用場所：
- 非加熱再生機
- 備考：
- 装置の外観を損ねたくないということで、 ねじを使わずに取り付けできるDSTヒンジをご採用いただきました。 また、装置の上蓋をフリーストップさせたいというご要望から、トルクヒンジもあわせて採用いただきました。
-
非加熱再生機
- 使用場所：
- 非加熱再生機
- 備考：
- 装置の外観を損ねたくないということで、 ねじを使わずに取り付けできるDSTヒンジをご採用いただきました。 また、装置の上蓋をフリーストップさせたいというご要望から、トルクヒンジもあわせて採用いただきました。
-
スーパー・ドラックストア向け広告タブレットユニット
- 使用場所：
- スーパー・ドラックストア向け広告タブレットユニット
-
スーパー・ドラックストア向け広告タブレットユニット
- 使用場所：
- スーパー・ドラックストア向け広告タブレットユニット
