プロテクター切替式埋込引手
HH-P135型
両面取付タイプ PAT

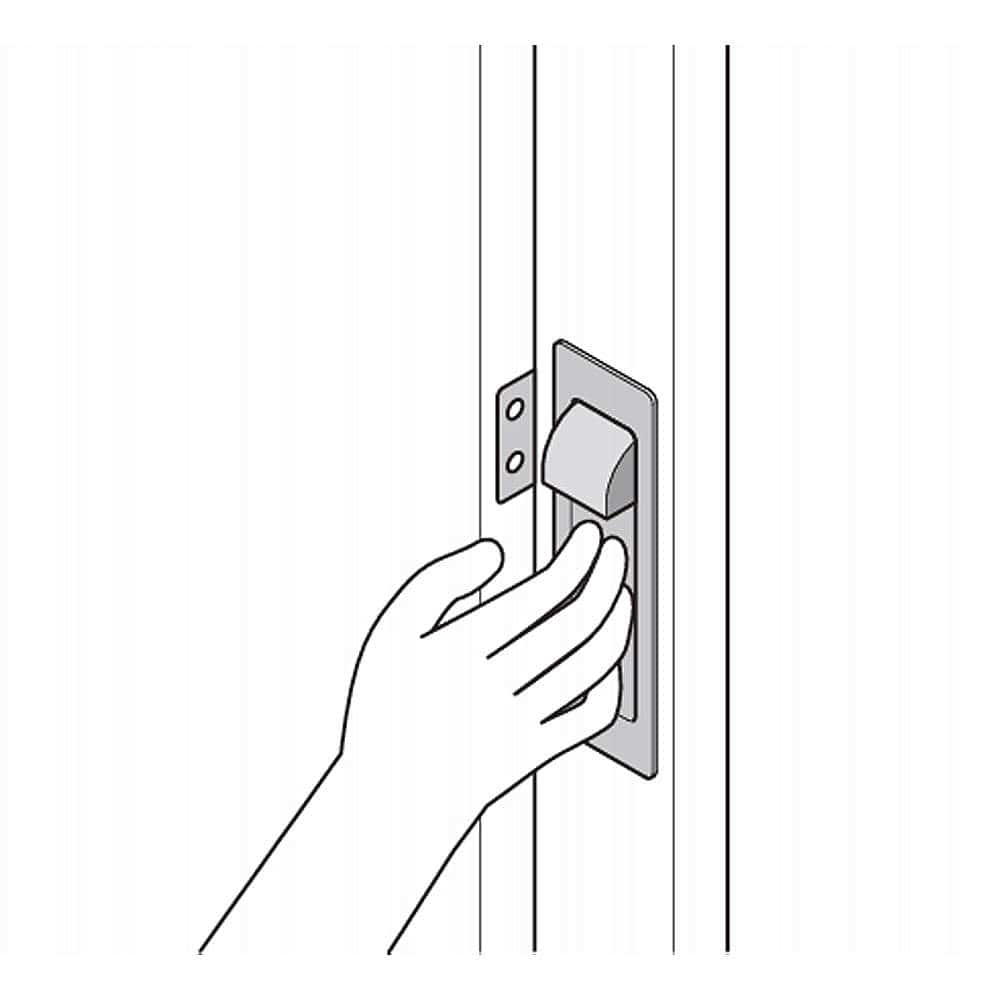

●指はさみ防止機能付の引手です。左下の図のようにプロテクターを出すと戸当りになり、指をはさむことを防止します。
●車いすの方などが通る際は、戸当りを収納して引戸をフルオープンにし、開口幅を広げられるやさしい設計です。
●40〜50 mm厚の扉にも使用可能です。（必要な長さのねじをご用意していただく必要があります。）
●車いすの方などが通る際は、戸当りを収納して引戸をフルオープンにし、開口幅を広げられるやさしい設計です。
●40〜50 mm厚の扉にも使用可能です。（必要な長さのねじをご用意していただく必要があります。）
- 指はさみ防止機能付
- 付属品
- ●十字穴付丸皿小ねじM4×25
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | ピッチ | 長さ | 高さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HH-P135SN
品番
3Dビュー
|
HH-P135SN | カート |
￥5,200/ヶ
(￥5,720/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 114 | 135 | 5 | 100-010-096 | − | − | 4510932010412 |
|
HH-P135CR
品番
3Dビュー
|
HH-P135CR | カート |
￥5,000/ヶ
(￥5,500/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 114 | 135 | 5 | 100-010-097 | − | − | 4510932010429 |
|
HH-P135DC
品番
3Dビュー
|
HH-P135DC | カート |
￥5,200/ヶ
(￥5,720/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 114 | 135 | 5 | 100-010-098 | − | − | 4510932010436 |
右にスライドするとさらに情報が見られます
ご注意
●受座を使用する場合は、戸当りの位置に合わせて最後に取り付けてください。
●座金を取り付ける場合は、図面中の※印部の寸法を約7 mmに設定し、ぶれのない引戸で受座と引手がすらないようにご使用ください。
●受座を取り付ける際、皿ねじ頭部が受座表面より出ないように取り付けてください。
●受座用の取付ねじは付属していません。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
絞り込み検索結果
3件
／3件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| HH-P135SN | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,200/ヶ (￥5,720/ヶ) | − | 100-010-096 |
| HH-P135CR | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,000/ヶ (￥5,500/ヶ) | − | 100-010-097 |
| HH-P135DC | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥5,200/ヶ (￥5,720/ヶ) | − | 100-010-098 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
-
取付説明書（日本語版/英語版）_Installation Manual (English/Japanese)
