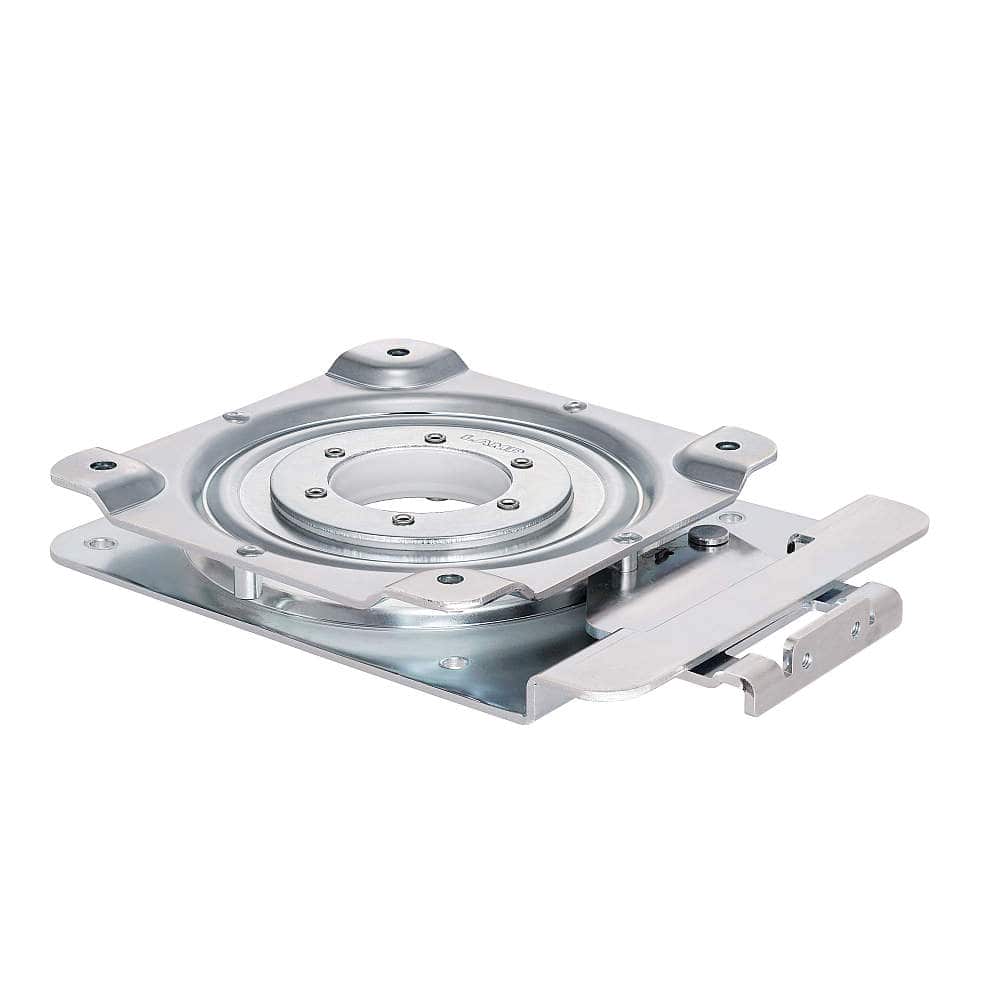

回転盤 HTS-165SP 偏荷重対応 90°ロック付
ロック解除時<br>ロックレバーはばねの力で常閉します。 回転盤 HTS-165SP 偏荷重対応 90°ロック付
ロックレバー部拡大図<br> 回転盤 HTS-165SP 偏荷重対応 90°ロック付
回転盤 HTS-165SP 偏荷重対応 90°ロック付

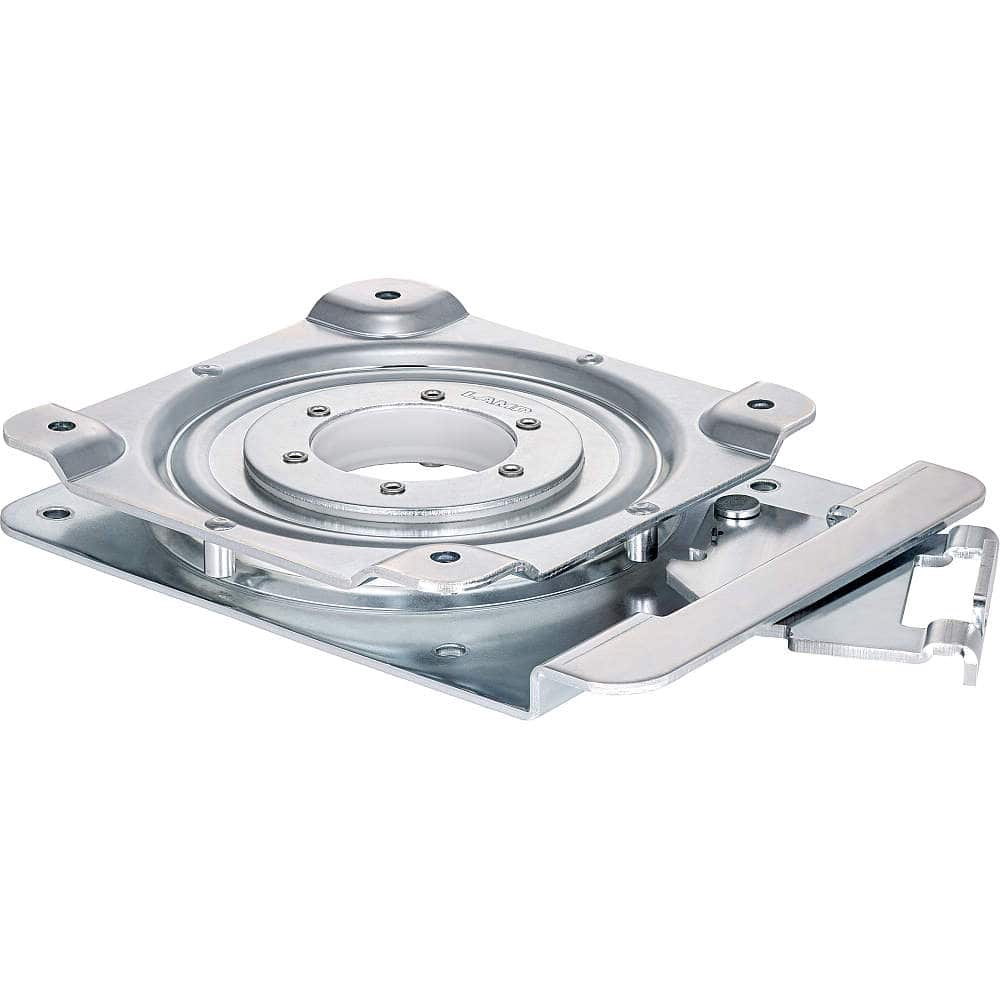

ロック解除時 回転盤 HTS-165SP 偏荷重対応 90°ロック付
NEW

３Dビュー

拡大したり、ぐるぐる回したり製品外形をご確認いただけます。


表示中の製品品番
HTS-165SP
品番
  • HTS-165SP
表示3Dビュー選択
読み込みに時間がかかる場合がございます。データが表示されるまでしばらくお待ちください。
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。
LAMP

回転盤

HTS-165SP
偏荷重対応 90°ロック付 PAT.P
●偏荷重に耐えられる、産業用の回転盤です。
●360°回転し、90°ごとにロックします（レバー操作でロック解除）。
●フリクション機能付きです。
●中央の穴から配線が通せます。
●レバー先端にM5タップ加工があるため、グリップレバーやワイヤーを取り付けて操作できます。
  • 弊社10万回 回転試験クリア
  • 弊社1.5万回 回転偏荷重試験クリア
仕様
●使用温度：0℃〜40℃
●ロック強度：150N・m
●回転試験の合否判定基準：回転時に異音、動作不良等がないこと（トルクを除く）。
用途
●作業台、液晶モニターなどの回転台
    • 特長
#キーワード
#ターンテーブル
1件
／1件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

1件
1件中
絞り込み
対象
製品
1件

現在の絞込条件

RoHS2対応
CAD
価格
以上
 〜
以下
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果
1件
／1件中
画像・3Dビュー 品番 在庫/注文 ￥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 仕様 材料 注文コード 旧注文コード 新注文コード JANコード
品番HTS-165SP
HTS-165SP
品番
  • HTS-165SP
3Dビュー
品番HTS-165SP
品番HTS-165SP:ロック解除時
 HTS-165SP カート
￥11,500/ヶ (￥12,650/ヶ)
ログイン後
表示 		− − − − − 90°ロック付 鋼/ポリアセタール（POM） 170-055-288 − − 4510932229050

右にスライドするとさらに情報が見られます

ご注意

●取付ねじと固定ナットの接触が無いことを確認してください。
●高速及び連続回転の使用は想定しておりません。
●本品は水平な状態で保管・ご使用ください。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

CAD・BIMリクエストフォーム

品番CAD・その他データダウンロード

本体

絞り込み検索結果
1件
／1件中
品番 2D 3D PDF 環境対応(RoHS) ￥価格(税込) 販売情報 注文コード
HTS-165SP DXF DWG STEP X_T IGES SAT 3D PDF ￥11,500/ヶ (￥12,650/ヶ) − 170-055-288

右にスライドするとさらに情報が見られます

最新の価格は「製品情報・購入」のタブでご確認ください
カタログを開く（見開き版）

カタログ訂正・更新のご案内

弊社ではデジタルブック版 総合カタログの掲載情報を随時更新しております。
本ページ上部のカタログ内容は、最新情報です。
