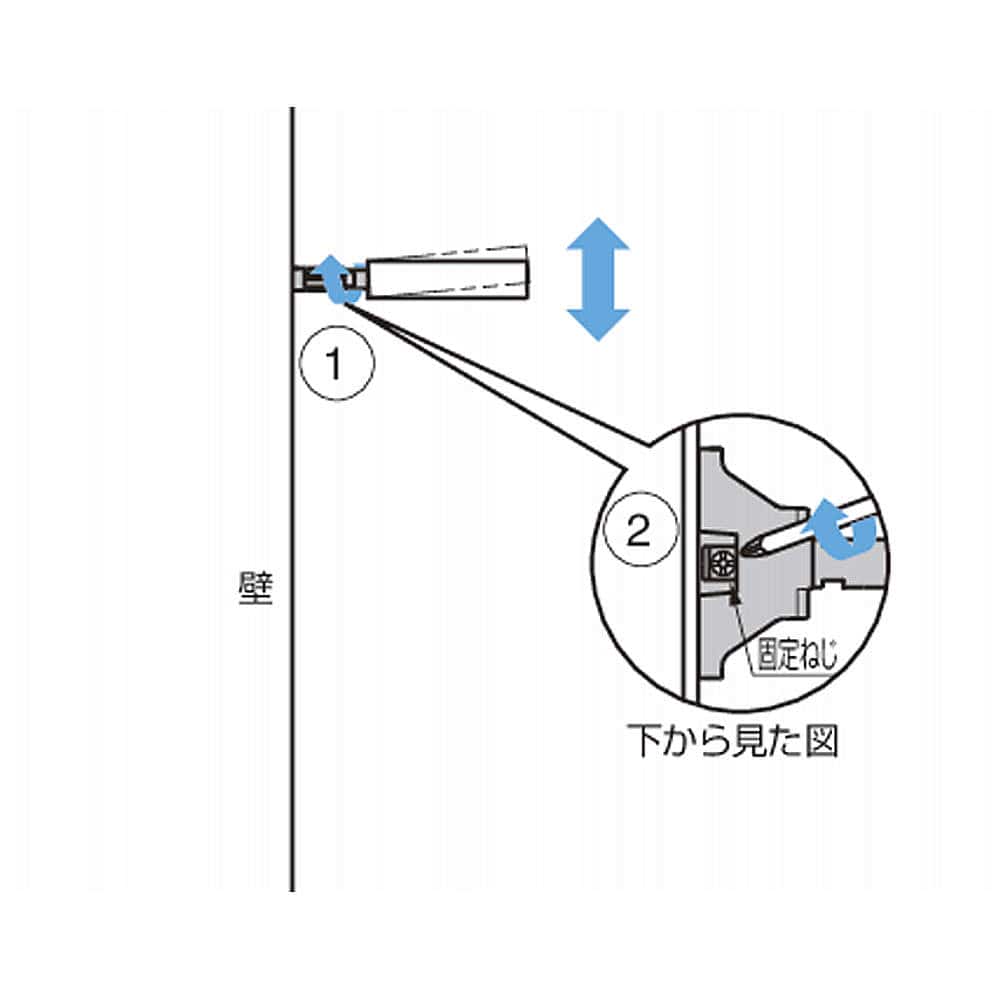

![角度調整方法<br>[1]矢印の方向に軸を回して緩め、角度を調節してから再度締め付けます。<br>[2]固定ねじを締めた後、棚板を最後まで押し込みます。 隠し棚受 IT7020型 上下・左右・角度調整機能付](https://d2nlxobz6p44e5.cloudfront.net/img/goods/L/IT7020d17.jpg)
３Dビュー
表示中の製品品番
- IT7020-N200
- IT7020-N300
- IT7020-N400
しばらく経っても内容が表示されない場合は、表示枠の外側に製品データが表示されている場合があります。この場合はマウス操作で縮小操作いただくと表示されます。

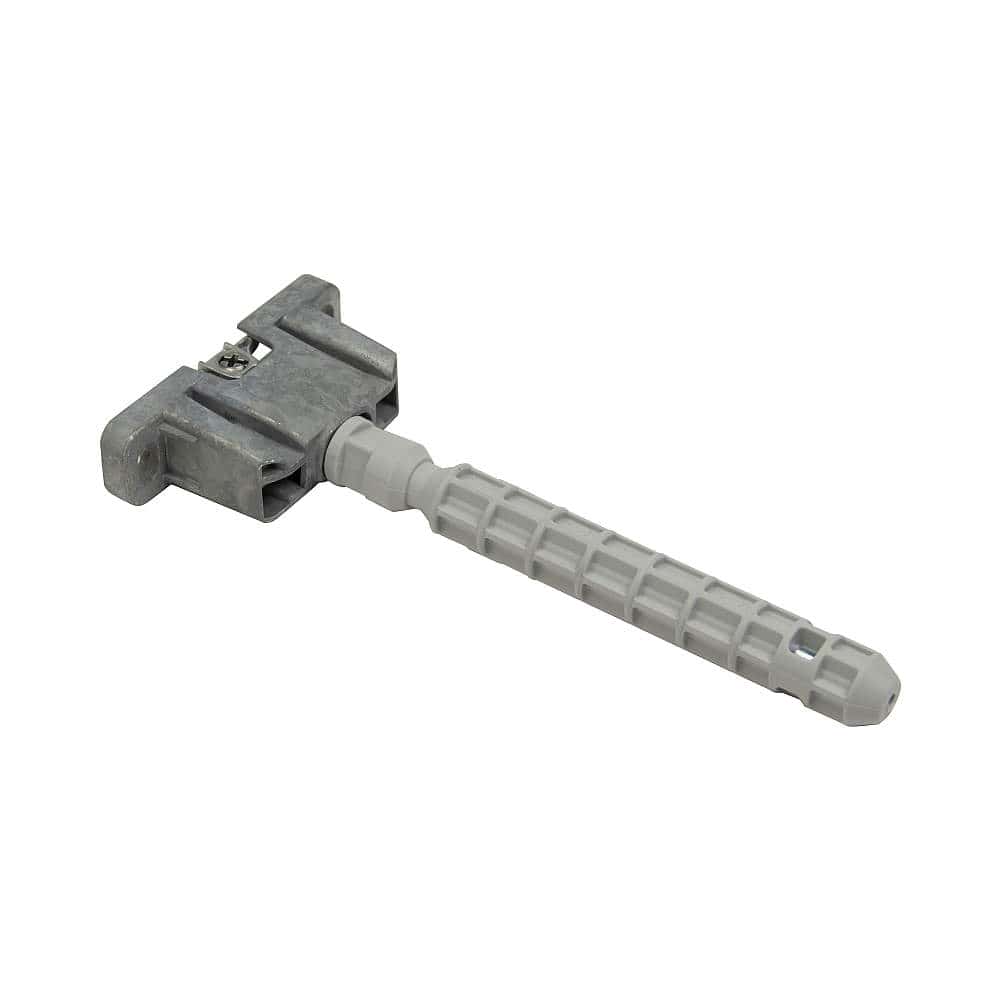

隠し棚受

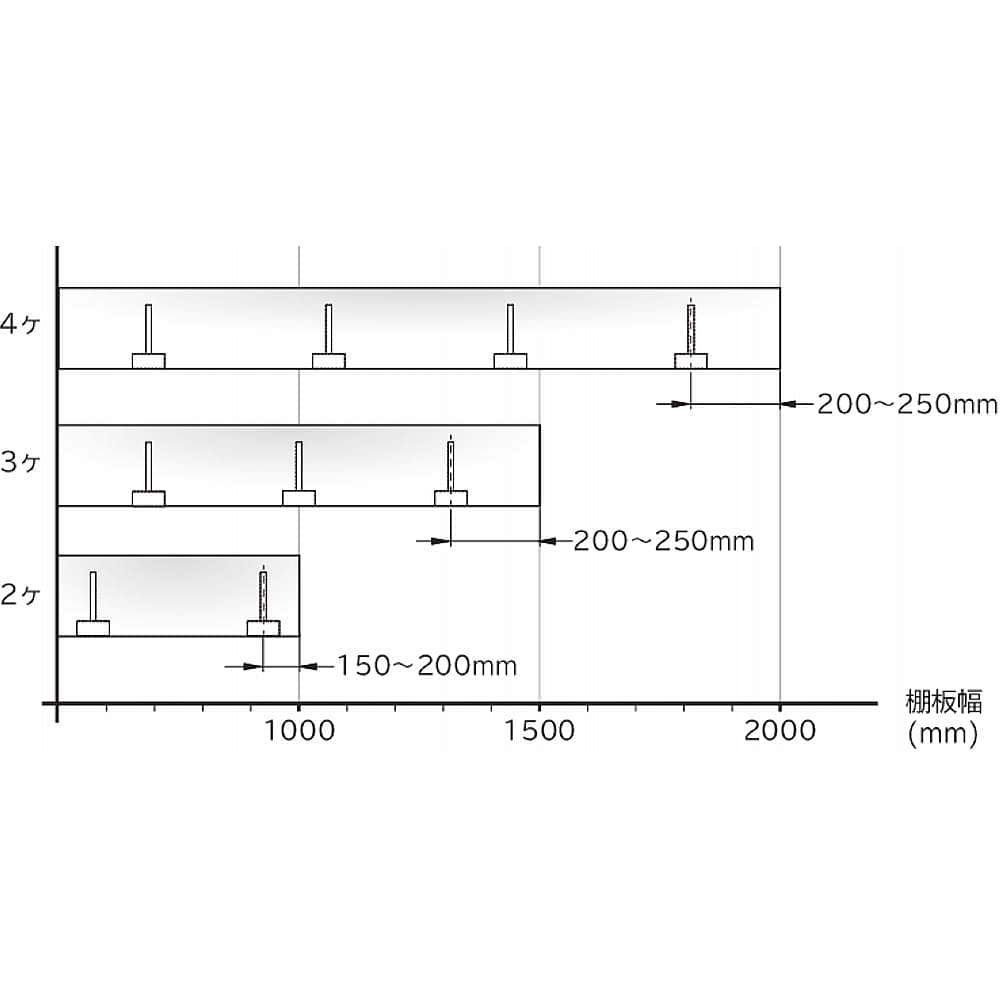

●取付・調整方法、推奨使用個数はシリーズ紹介ページをご確認ください。
- 仕様

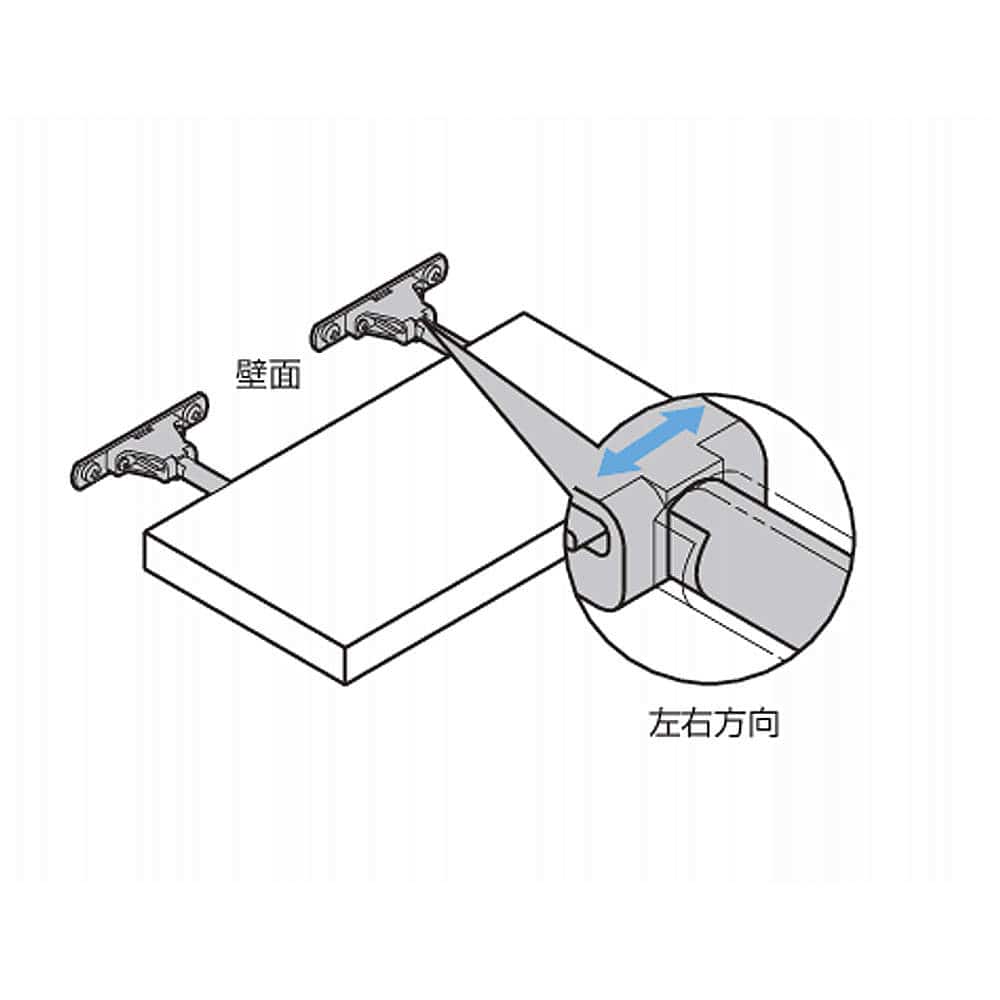

- ●上下・左右・角度調整機能付
- その他
- ●ハニカムボード対応タイプもあります。詳細はお問い合わせください。
- 付属品
- ●十字穴付なべ小ねじM5×12
- #キーワード
- #インロー #シンクス（SHINX）加工機用データ対応 #棚受サポート #ホマッグ（HOMAG）woodWOP対応 #ビエッセ（BIESSE）B_SOLID対応 #キャットウォーク
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 耐荷重kgf/1ヶ | 耐荷重N/1ヶ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
IT7020-N200
品番
3Dビュー
|
IT7020-N200 | カート |
￥2,870/ヶ
(￥3,157/ヶ)
|
ログイン後 表示 |
− | − | − | IT7020-200 | − | − | 7.1 | 70 | 120-046-024 | 120-016-463 | − | − |
 IT7020-N300
品番
3Dビュー
|
IT7020-N300 | カート |
￥3,030/ヶ
(￥3,333/ヶ)
|
ログイン後 表示 |
− | − | − | IT7020-300 | − | − | 10.2 | 100 | 120-046-025 | 120-016-464 | − | − |
|
IT7020-N400
品番
3Dビュー
|
IT7020-N400 | カート |
￥4,080/ヶ
(￥4,488/ヶ)
|
ログイン後 表示 |
− | − | − | IT7020-400 | − | − | 21.4 | 210 | 120-046-026 | 120-040-857 | − | − |
右にスライドするとさらに情報が見られます
※壁から重心までの距離100mmの場合
ご注意
●耐荷重は、棚受取付面から重心までの距離が100mmの場合の数値です（棚板の荷重も含む）。
●棚受を棚板へはめ込むだけで取り付けられます。棚板は手前へ引っ張らないでください。

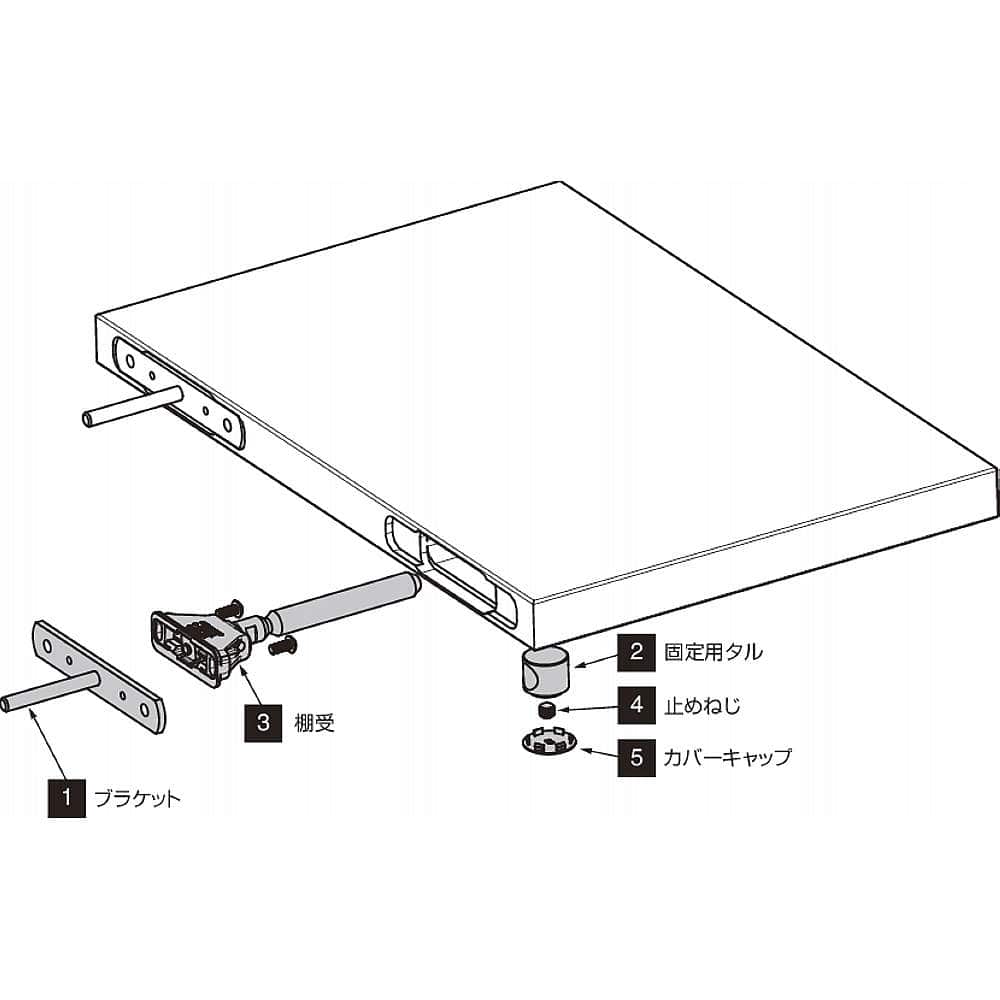

●棚受とブラケットはセットになっています。合わせてご使用ください。
●取り付ける壁面は、硬い木材など強度のある材料をご使用の上、固定ねじはしっかりと締めてください。本体が脱落する恐れがあります。
●支持ピンの先端側を0.5〜1°程度迫り上げてから棚を取り付けてください。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
| 図面名 | 2D | 3D | その他 | ||||
|---|---|---|---|---|---|---|---|
| シンクス加工機用データ | DXF | DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ホマッグwoodWOP用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
| ビエッセ B_SOLID用データ | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
ZIP |
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IT7020-N200 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥2,870/ヶ (￥3,157/ヶ) | − | 120-046-024 |
| IT7020-N300 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥3,030/ヶ (￥3,333/ヶ) | − | 120-046-025 |
| IT7020-N400 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | ￥4,080/ヶ (￥4,488/ヶ) | − | 120-046-026 |
右にスライドするとさらに情報が見られます
カタログ訂正・更新のご案内
-
住宅 玄関
- 使用場所：
- 住宅 玄関
- 備考：
- 満足度高まる「隠す収納」、「魅せる収納」。物が多い空間も、造作の工夫でスマートに納められます。#金具見えない # 忍者屋敷
-
住宅 玄関
- 使用場所：
- 住宅 玄関
- 備考：
- 満足度高まる「隠す収納」、「魅せる収納」。物が多い空間も、造作の工夫でスマートに納められます。#金具見えない # 忍者屋敷
-
フロートシェルフ
- 使用場所：
- フロートシェルフ
- 備考：
- 金具を棚の中に隠して使用します
-
フロートシェルフ
- 使用場所：
- フロートシェルフ
- 備考：
- 棚受の見えないため、ノイズレスな空間に
-
書斎・簡易デスク
- 使用場所：
- 書斎・簡易デスク
