ジュニア
40/GP
引戸
用途が広い世界最高級品質のガラス引戸金物。水回りにもご使用できます。
●住宅からオフィスなどにいたるまで、さまざまな場面でご使用いただける引戸金物です。
●抜群の耐久性です。
●動きはメンテナンスフリーの樹脂製ローラーの採用により、非常に静かで滑らかです。
●取り付けが簡単な面付けタイプのハンガーパーツを採用しています。
●キャッチ力を調整できる上ストッパー付です。
●扉を吊り込んだ状態で、上下調整が行えます。

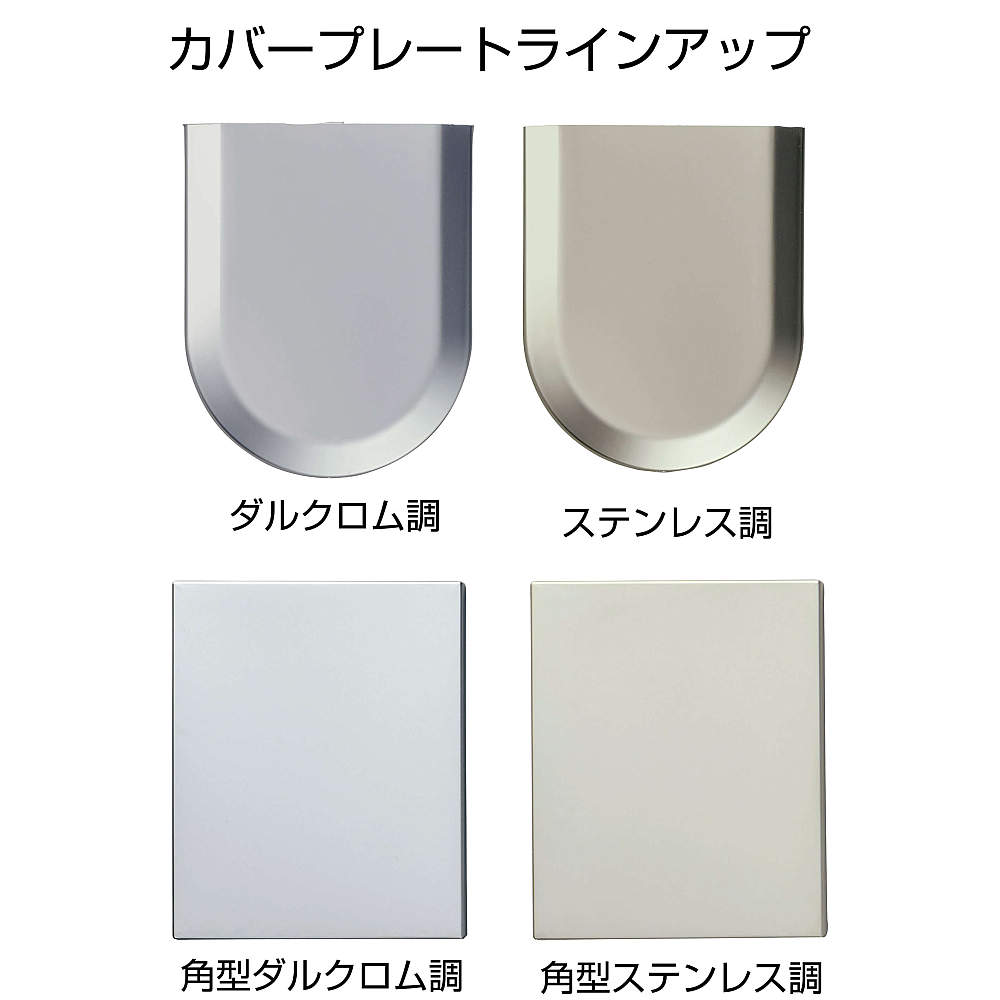

●ガラスホルダーのカバープレートはさまざまな空間にマッチするよう、2種類のデザインと各種仕上げが選べます。
●扉の下部は、下レールやガイドなど多様な選択肢をご用意しています。
●注意などの詳細はデジタルカタログをご覧ください。
●抜群の耐久性です。
●動きはメンテナンスフリーの樹脂製ローラーの採用により、非常に静かで滑らかです。
●取り付けが簡単な面付けタイプのハンガーパーツを採用しています。
●キャッチ力を調整できる上ストッパー付です。
●扉を吊り込んだ状態で、上下調整が行えます。
●ガラスホルダーのカバープレートはさまざまな空間にマッチするよう、2種類のデザインと各種仕上げが選べます。
●扉の下部は、下レールやガイドなど多様な選択肢をご用意しています。
●注意などの詳細はデジタルカタログをご覧ください。
- 50万回開閉試験クリア
優れた操作感、静音性、耐久性を持つ最高級品質
天井付けレール製品
上吊り式の製品
- 仕様
- ●ガラス厚：8、10、12mm
●扉質量：40kg以下（扉1枚当り）
- オプション
- ●壁付けプロファイル＋シールプロファイル
●ジュニア用固定ガラス金具
●ジュニア用壁固定金具
スガツネ工業はHawa Sliding Solutions（ハワスライディングソリューションズ）社の日本正規代理店です。
- #キーワード
- #シャワーブース
1件
／1件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
1件
1件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 施工例・採用事例
- ブランド・シリーズ特長
- 取説
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
25904 |
カート
|
￥126,000/セット
(￥138,600/セット)
|
お問い合わせください | − | − | − | 20490 | − | − | 250-121-132 | − | − | 7612983101082 |
右にスライドするとさらに情報が見られます
上レール、下レール、カバープレート
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10215
品番
3Dビュー
|
10215 |
カート
|
￥21,130/本
(￥23,243/本)
|
お問い合わせください | − | − |  |
− | − | − | 上レール | 1800 | アルマイト処理 | アルミニウム合金 | − | 250-120-256 | − | − | 7612983006202 |
|
10216
品番
3Dビュー
|
10216 |
カート
|
￥24,630/本
(￥27,093/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 2000 | アルマイト処理 | アルミニウム合金 | − | 250-120-201 | − | − | 7612983006219 |
|
10217
品番
3Dビュー
|
10217 |
カート
|
￥43,440/本
(￥47,784/本)
|
お問い合わせください | − | − | |
− | − | − | 上レール | 2500 | アルマイト処理 | アルミニウム合金 | − | 250-120-461 | − | − | 7612983000828 |
|
|
14415 |
カート
|
￥22,340/本
(￥24,574/本)
|
お問い合わせください | − | − | |
− | − | − | 下レール | 2500 | アルマイト処理 | アルミニウム合金 | − | 250-120-641 | − | − | 7612983038975 |
|
|
16042 |
カート
|
￥21,170/セット
(￥23,287/セット)
|
お問い合わせください | − | − | |
− | − | − | カバープレート（4ヶ/セット） | − | ダルクロム調 | ポリアミド（PA） | − | 250-120-469 | − | − | 7612983054425 |
|
|
16044 |
カート
|
￥21,170/セット
(￥23,287/セット)
|
お問い合わせください | − | − | |
− | − | − | カバープレート（4ヶ/セット） | − | ステンレス調 | ポリアミド（PA） | − | 250-120-470 | − | − | 7612983054449 |
|
|
19092 |
カート
|
￥27,600/セット
(￥30,360/セット)
|
お問い合わせください | − | − |  |
− | − | − | カバープレート（4ヶ/セット） | − | 角型ダルクロム調 | ポリアミド（PA） | − | 250-121-734 | − | − | 7612983083005 |
|
|
19094 |
カート
|
￥27,600/セット
(￥30,360/セット)
|
お問い合わせください | − | − | |
− | − | − | カバープレート（4ヶ/セット） | − | 角型ステンレス調 | ポリアミド（PA） | − | 250-121-735 | − | − | 7612983083029 |
|
|
57-3082-071 |
カート
|
￥21,280/ヶ
(￥23,408/ヶ)
|
お問い合わせください | − | − | |
16029 | − | − | 下ガイド | − | マットクロムめっき | 亜鉛合金（ZDC） | − | 250-120-184 | 250-120-468 | − | 7640119387635 |
|
|
57-3056-250 |
カート
|
￥30,260/本
(￥33,286/本)
|
お問い合わせください | − | − | |
− | − | − | U字プロファイル | 2500 | アルマイト処理 | アルミニウム合金 | シルバー | 250-120-599 | − | − | 7640119343112 |
|
|
16020 |
カート
|
￥11,200/ヶ
(￥12,320/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ガイドスライダー | − | − | ステンレス鋼 | − | 250-120-672 | − | − | 7612983054357 |
|
|
16049 |
カート
|
￥6,990/ヶ
(￥7,689/ヶ)
|
お問い合わせください | − | − | |
− | − | − | カバープレート（1ヶ） | − | ダルクロム調 | ポリアミド（PA） | − | 250-120-583 | − | − | 7612983054395 |
|
|
16050 |
カート
|
￥10,030/ヶ
(￥11,033/ヶ)
|
お問い合わせください | − | − | |
− | − | − | カバープレート（1ヶ） | − | 真鍮磨き調 | ポリアミド（PA） | − | 250-120-584 | − | − | 7612983054401 |
|
|
16051 |
カート
|
￥6,990/ヶ
(￥7,689/ヶ)
|
お問い合わせください | − | − | |
− | − | − | カバープレート（1ヶ） | − | ステンレス調 | ポリアミド（PA） | − | 250-120-585 | − | − | 7612983054418 |
|
|
19091 |
カート
|
￥9,310/ヶ
(￥10,241/ヶ)
|
お問い合わせください | − | − | − | − | − | − | カバープレート（1ヶ） | − | ダルクロム調 | ポリアミド（PA） | − | 250-180-962 | − | − | 7612983082992 |
|
|
19093 |
カート
|
￥9,310/ヶ
(￥10,241/ヶ)
|
お問い合わせください | − | − | − | − | − | − | カバープレート（1ヶ） | − | ステンレス調 | ポリアミド（PA） | − | 250-180-963 | − | − | 7612983083012 |
右にスライドするとさらに情報が見られます
ガイドスライダー注文の場合必要な部品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 長さ | 仕上 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
15636 |
カート
|
￥6,880/ヶ
(￥7,568/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 下ストッパー | − | − | アルミニウム合金／合成ゴム | 250-120-454 | − | − | 7612983050984 |
|
|
15554-250 |
カート
|
￥16,550/本
(￥18,205/本)
|
お問い合わせください | − | − | |
− | − | − | 下レール | 2500 | アルマイト処理 | アルミニウム合金 | 250-120-462 | − | − | 4510932119436 |
|
|
15554-300 |
カート
|
￥19,950/本
(￥21,945/本)
|
お問い合わせください | − | − | |
− | − | − | 下レール | 3000 | アルマイト処理 | アルミニウム合金 | 250-120-324 | − | − | 4510932119122 |
|
|
15554-400 |
カート
|
￥26,490/本
(￥29,139/本)
|
お問い合わせください | − | − | |
− | − | − | 下レール | 4000 | アルマイト処理 | アルミニウム合金 | 250-120-325 | − | − | 4510932119139 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
20773
品番
3Dビュー
|
20773 |
カート
|
￥13,860/ヶ
(￥15,246/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 戸当り（床付用） | ダルクロムめっき | 亜鉛合金（ZDC）／合成ゴム | ライトグレー | 250-120-720 | − | − | 7612983104618 |
|
|
20901 |
カート
|
￥3,090/ヶ
(￥3,399/ヶ)
|
お問い合わせください | − | − | − | − | − | − | エンドキャップ | − | ポリプロピレン（PP） | ダークグレー | 250-017-568 | − | − | 7612983110602 |
|
|
16192 |
カート
|
￥15,850/セット
(￥17,435/セット)
|
お問い合わせください | − | − | |
− | − | − | スライダーセット（8mmガラス用） | − | ポリエチレン（PE） | ナチュラル | 250-120-670 | − | − | 7612983111463 |
|
|
16193 |
カート
|
￥15,850/セット
(￥17,435/セット)
|
お問い合わせください | − | − | |
− | − | − | スライダーセット（10mmガラス用） | − | ポリエチレン（PE） | ナチュラル | 250-120-671 | − | − | 7612983111470 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
10640 |
カート
|
￥7,130/ヶ
(￥7,843/ヶ)
|
お問い合わせください | − | − | − | − | − | − | 上ストッパー | 亜鉛めっき クロメート処理 | 鋼 | − | 250-120-262 | − | − | 7612983015662 |
|
|
25898 |
カート
|
￥10,500/ヶ
(￥11,550/ヶ)
|
お問い合わせください | − | − | |
10420 | − | − | 上ローラー | アルマイト処理 | アルミニウム合金／ポリアセタール（POM） | ライトグレー | 250-120-208 | − | − | 7612983011671 |
|
|
16329 |
カート
|
￥360/本
(￥396/本)
|
お問い合わせください | − | − | |
− | − | − | アジャストピン（φ3） | クロムめっき | 鋼 | − | 250-120-668 | − | − | 7612983056573 |
|
|
24-0002-046 |
カート
|
￥530/ヶ
(￥583/ヶ)
|
お問い合わせください | − | − | |
10629 | − | − | 戸当り（壁付用） | − | 合成ゴム | ブラック | 250-120-183 | 250-120-211 | − | 4510932118118 |
|
|
20400 |
カート
|
￥2,200/ヶ
(￥2,420/ヶ)
|
お問い合わせください | − | − | |
− | − | − | 治具 | − | ポリアミド（PA） | ベージュ | 250-120-460 | − | − | 7612983100160 |
|
|
20505 |
カート
|
￥34,690/ヶ
(￥38,159/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ガラスホルダー | 亜鉛めっき クロメート処理 | 亜鉛合金（ZDC） | − | 250-121-130 | − | − | 7612983101235 |
|
|
16017 |
カート
|
￥9,540/ヶ
(￥10,494/ヶ)
|
お問い合わせください | − | − | − | − | − | − | ハンガーボルト | 亜鉛めっき クロメート処理 | 鋼 | − | 250-120-663 | − | − | 7612983054296 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 部品名 | 仕上 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
16043 |
カート
|
￥18,700/セット
(￥20,570/セット)
|
お問い合わせください | − | ★ | |
− | − | − | カバープレート（4ヶ/セット） | 真鍮磨き調 | ポリアミド（PA） | 250-120-339 | − | − | 7612983054432 |
|
|
16657 |
カート
|
￥13,400/ヶ
(￥14,740/ヶ)
|
お問い合わせください | 中止品 | ★ | |
− | − | − | ディスタンスプレート | アルマイト処理 | アルミニウム合金 | 250-120-669 | − | − | 7612983060105 |
右にスライドするとさらに情報が見られます
★本品は中止品です。
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
右にスライドするとさらに情報が見られます
品番CAD・その他データダウンロード
上レール、下レール、カバープレート
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10215 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥21,130/本 (￥23,243/本) | − | 250-120-256 |
| 10216 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥24,630/本 (￥27,093/本) | − | 250-120-201 |
| 10217 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥43,440/本 (￥47,784/本) | − | 250-120-461 |
| 14415 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥22,340/本 (￥24,574/本) | − | 250-120-641 |
| 16042 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥21,170/セット (￥23,287/セット) | − | 250-120-469 |
| 16044 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥21,170/セット (￥23,287/セット) | − | 250-120-470 |
| 19092 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥27,600/セット (￥30,360/セット) | − | 250-121-734 |
| 19094 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥27,600/セット (￥30,360/セット) | − | 250-121-735 |
| 57-3082-071 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥21,280/ヶ (￥23,408/ヶ) | − | 250-120-184 |
| 57-3056-250 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥30,260/本 (￥33,286/本) | − | 250-120-599 |
| 16020 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥11,200/ヶ (￥12,320/ヶ) | − | 250-120-672 |
| 16049 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥6,990/ヶ (￥7,689/ヶ) | − | 250-120-583 |
| 16050 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥10,030/ヶ (￥11,033/ヶ) | − | 250-120-584 |
| 16051 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥6,990/ヶ (￥7,689/ヶ) | − | 250-120-585 |
| 19091 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥9,310/ヶ (￥10,241/ヶ) | − | 250-180-962 |
| 19093 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥9,310/ヶ (￥10,241/ヶ) | − | 250-180-963 |
右にスライドするとさらに情報が見られます
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20773 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥13,860/ヶ (￥15,246/ヶ) | − | 250-120-720 |
| 20901 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
− | ￥3,090/ヶ (￥3,399/ヶ) | − | 250-017-568 |
| 16192 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥15,850/セット (￥17,435/セット) | − | 250-120-670 |
| 16193 | DXF |
DWG |
STEP |
X_T |
IGES |
SAT |
3D PDF |
|
￥15,850/セット (￥17,435/セット) | − | 250-120-671 |
右にスライドするとさらに情報が見られます
最新の価格は「製品情報・購入」のタブでご確認ください
カタログ訂正・更新のご案内
-
洗面所・脱衣所
- 使用場所：
- 洗面所・脱衣所
- 備考：
- 洗面所や脱衣所へのドアに、水回りでも使用できるジュニアシリーズを採用いただきました。
-
洗面所・脱衣所
- 使用場所：
- 洗面所・脱衣所
- 備考：
- 洗面所や脱衣所へのドアに、水回りでも使用できるジュニアシリーズを採用いただきました。
-
洗面所・脱衣所
- 使用場所：
- 洗面所・脱衣所
- 備考：
- 洗面所や脱衣所へのドアに、水回りでも使用できるジュニアシリーズを採用いただきました。
-
建具用ガラス引戸
- 使用場所：
- 建具用ガラス引戸
-
建具用ガラス引戸
- 使用場所：
- 建具用ガラス引戸
- 備考：
- 開閉時の動きが非常に静かで滑らかな点が特長です。対応する扉質量ごとに4機種ラインアップしています。
-
建具用ガラス引戸
- 使用場所：
- 建具用ガラス引戸
- 備考：
- 開閉時の動きが非常に静かで滑らかな点が特長です。対応する扉質量ごとに4機種ラインアップしています。
-
建具用ガラス引戸
- 使用場所：
- 建具用ガラス引戸
-
建具用ガラス引戸
- 使用場所：
- 建具用ガラス引戸
- 備考：
- 開閉時の動きが非常に静かで滑らかな点が特長です。対応する扉質量ごとに4機種ラインアップしています。
