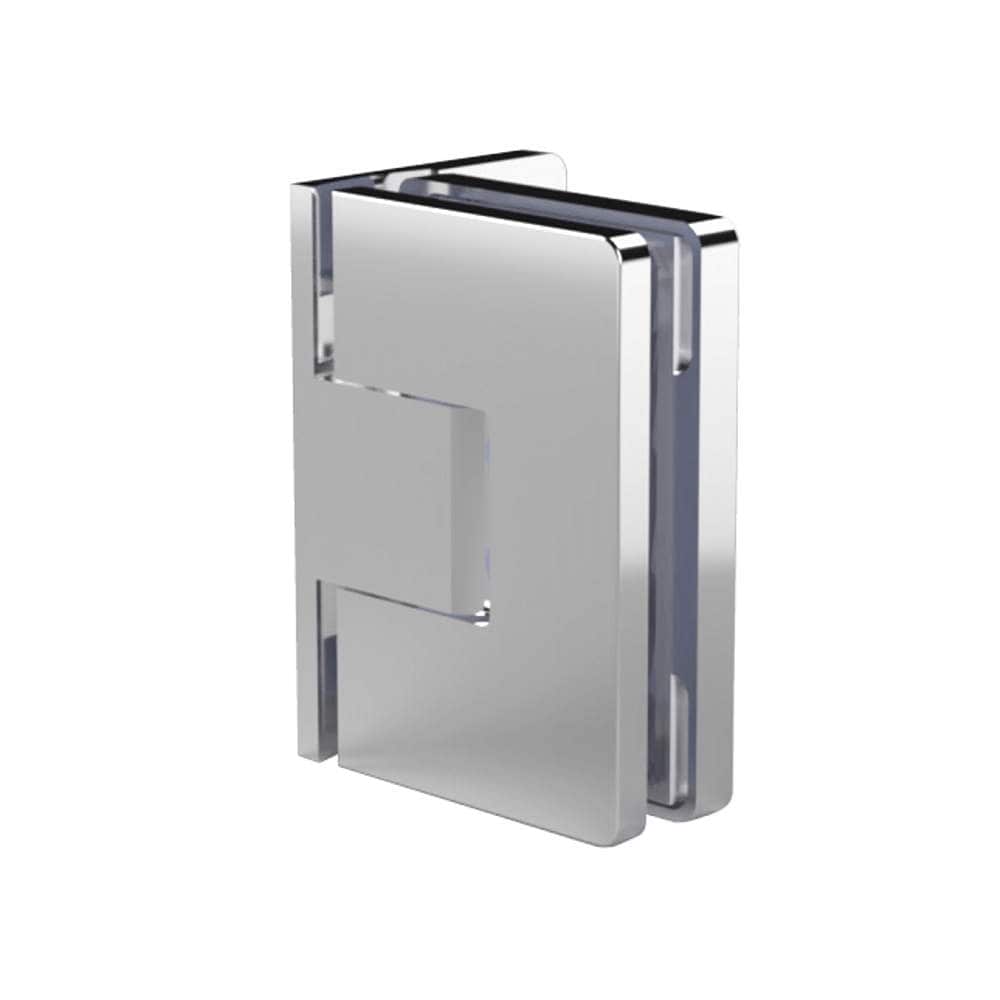

ガラスドア用自由丁番
M8501NJ型
壁取付 片座タイプ/60kg対応 PAT
- 開発中
●コンパクトながら2ヶ吊で扉質量60kgまで対応します。
●片側に取付穴があるため正面の見た目がすっきりします 。
●ねじを隠すカバーが付いており、すっきりとした見た目です。
●シャワーブースなどの水回りでご使用いただけます。

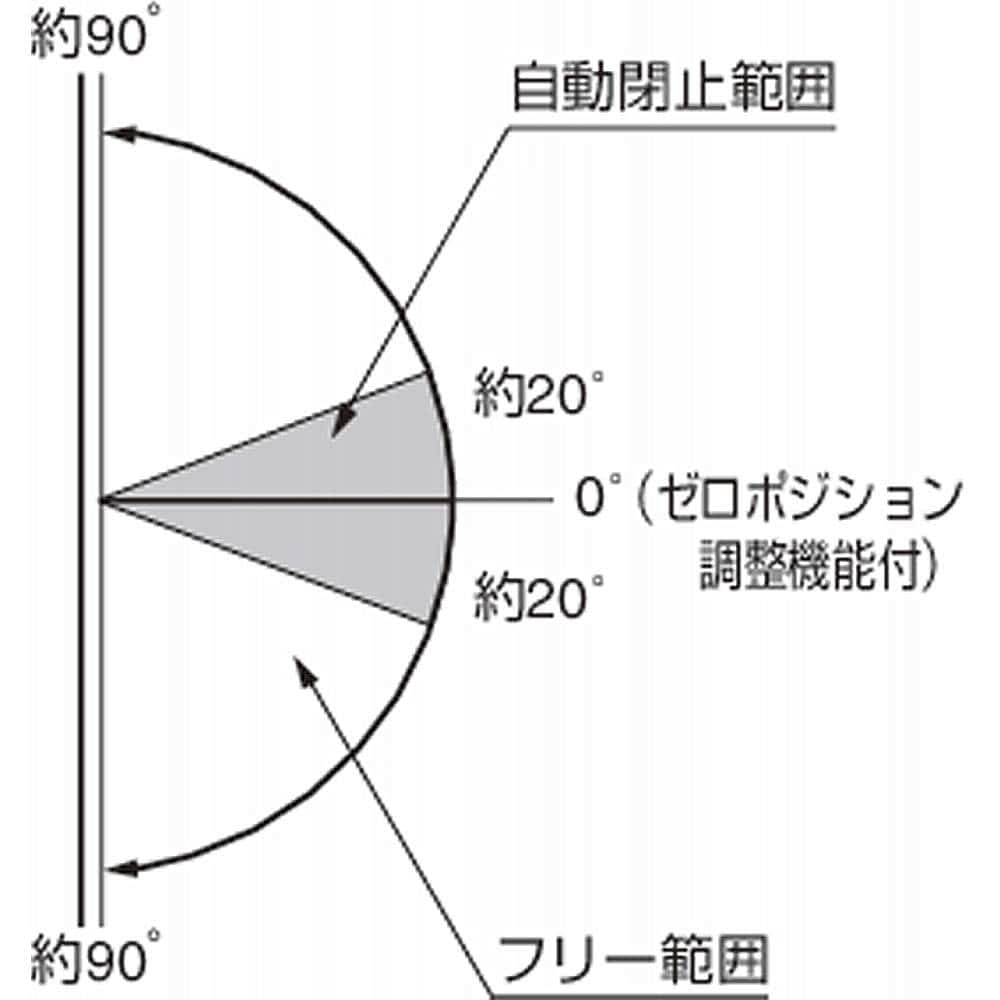

●ゼロポジション（閉止位置）調整機能付きです。
●扉の自動閉止機能は、約20°から働きます。
●約90°で扉を簡易保持します。
●片側に取付穴があるため正面の見た目がすっきりします 。
●ねじを隠すカバーが付いており、すっきりとした見た目です。
●シャワーブースなどの水回りでご使用いただけます。
●ゼロポジション（閉止位置）調整機能付きです。
●扉の自動閉止機能は、約20°から働きます。
●約90°で扉を簡易保持します。
- 付属品
- ●丁番取付ねじ（十字穴付皿小ねじM5×15、六角穴付皿ボルトM5×15）
●本体カバー
●セッティングブロック（1mm×1、2mm×1、3mm×1）
- 別売品
- ●ガラスエッジプロテクターGP型
スガツネ工業はMINUSCO、COLCOM（ミヌスコ、コルコム）の日本正規代理店です。
- #キーワード
- #硝子丁番 #ガラス蝶番 #ガラス用ヒンジ #シャワーブース用 #ブラック #黒色 #M85-NJ
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
- レビュー・口コミ
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
本体 壁取付タイプ
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 主な仕上 | 最大扉幅/2ヶ | 最大扉幅/3ヶ | 最大扉高さ/2ヶ | 最大扉高さ/3ヶ | 材料 | 耐荷重kgf/2ヶ | 耐荷重kgf/3ヶ | 適応ガラス厚 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 M8501NJ-14
品番
3Dビュー
|
M8501NJ-14 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | クロムめっき | 800 | 900 | 2200 | 2700 | 黄銅 | 60 | 60 | 8、10 | 170-058-990 | − | − | − |
|
M8501NJ-13
品番
3Dビュー
|
M8501NJ-13 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | サテンステンレス調 | 800 | 900 | 2200 | 2700 | 黄銅 | 60 | 60 | 8、10 | 170-058-991 | − | − | − |
|
M8501NJ-62
品番
3Dビュー
|
M8501NJ-62 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | ブラック塗装 | 800 | 900 | 2200 | 2700 | 黄銅 | 60 | 60 | 8、10 | 170-058-992 | − | − | − |
右にスライドするとさらに情報が見られます
※取付ねじが付属しています。
丁番取付ねじ オプション品
- [その他]
- ●紛失や補修等、必要に応じてお求めください。
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕上 | 仕上/色 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
SUSM5-15 | カート |
￥520/セット
(￥572/セット)
|
ログイン後 表示 |
− | − | − | − | − | − | 研磨 | 研磨 | ステンレス鋼 | − | 170-907-213 | − | − | 4510932840767 |
|
|
SUSM5-15-6 | カート |
￥930/セット
(￥1,023/セット)
|
ログイン後 表示 |
− | − | − | − | − | − | 研磨 | 研磨 | ステンレス鋼 | − | 170-907-214 | − | − | 4510932840774 |
|
|
SUSM5-15NP | カート |
￥350/セット
(￥385/セット)
|
ログイン後 表示 |
− | − |  |
− | − | − | 素地 | 素地 | ステンレス鋼 | − | 170-048-693 | − | − | − |
|
|
SUSM5-15BL | カート |
￥350/セット
(￥385/セット)
|
ログイン後 表示 |
− | − | − | − | − | − | ブラック | ブラック | ステンレス鋼 | ブラック | 170-909-656 | − | − | 4510932840798 |
|
|
SUSM5-15-6BL | カート |
￥700/セット
(￥770/セット)
|
ログイン後 表示 |
− | − | − | − | − | − | ブラック | ブラック | ステンレス鋼 | ブラック | 170-909-657 | − | − | 4510932840804 |
|
|
SUSM5-15-6NP | カート |
￥650/セット
(￥715/セット)
|
ログイン後 表示 |
− | − | |
− | − | − | 素地 | 素地 | ステンレス鋼 | − | 170-048-694 | − | − | − |
右にスライドするとさらに情報が見られます
※本品は1セット（10本）単位での販売です。ご注文数「1」で1セットです。
ご注意
●取扱い上のご注意を必ずご確認ください。
●ガラスサイズは耐荷重を優先して決めてください。
●扉は約90°では止まらないため、これ以上開かないように戸当りを別途設けてください。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特 有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
本体 壁取付タイプ
絞り込み検索結果
3件
／3件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| M8501NJ-14 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | 別途見積 (別途見積) | − | 170-058-990 |
| M8501NJ-13 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | 別途見積 (別途見積) | − | 170-058-991 |
| M8501NJ-62 | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | − | 別途見積 (別途見積) | − | 170-058-992 |
右にスライドするとさらに情報が見られます
最新の価格は「製品情報・購入」のタブでご確認ください
