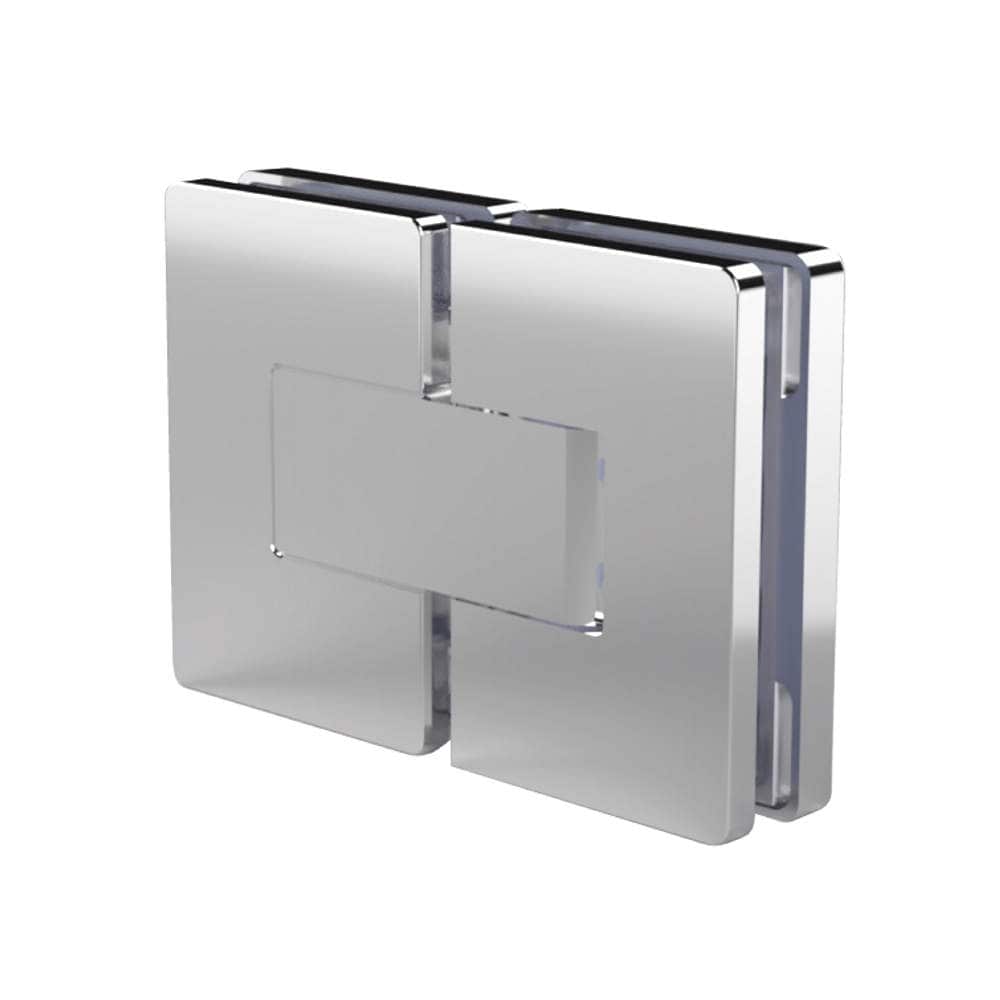

ガラスドア用自由丁番
M8505NJ型
ガラス取付タイプ/50kg対応 PAT
- 開発中
●コンパクトながら2ヶ吊で扉質量50kgまで対応します。
●シャワーブースなどの水回りでご使用いただけます。
●ゼロポジション（閉止位置）調整機能付きです。

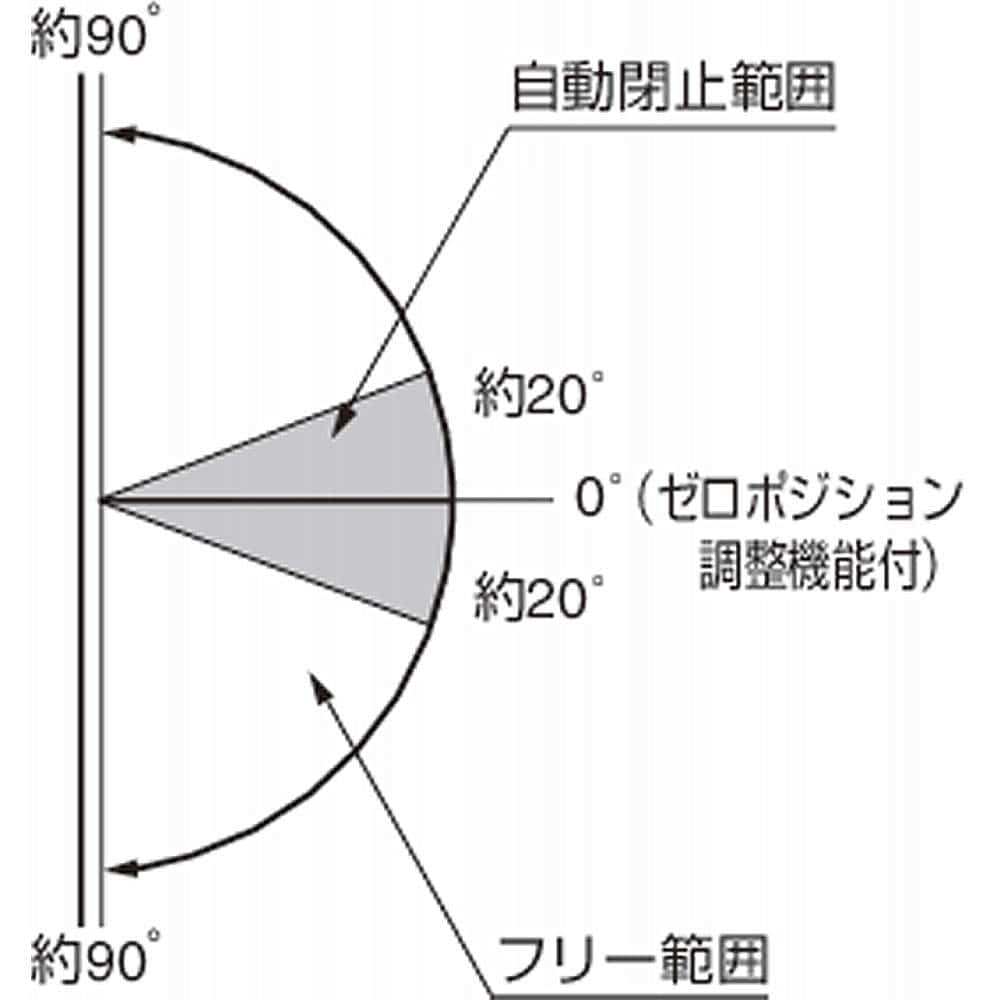

●扉の自動閉止機能は、約20°から働きます。
●約90°で扉を簡易保持します。
●シャワーブースなどの水回りでご使用いただけます。
●ゼロポジション（閉止位置）調整機能付きです。
●扉の自動閉止機能は、約20°から働きます。
●約90°で扉を簡易保持します。
- 付属品
- ●本体カバー
●セッティングブロック（1mm×2、2mm×2、3mm×2）
- 別売品
- ●ガラスエッジプロテクターGP型
スガツネ工業はMINUSCO、COLCOM（ミヌスコ、コルコム）の日本正規代理店です。
- #キーワード
- #硝子丁番 #ガラス蝶番 #ガラス用ヒンジ #シャワーブース用 #ブラック #黒色 #M85-NJ
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
- レビュー・口コミ
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- レビュー・口コミ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
本体
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕上 | 最大扉幅/2ヶ | 最大扉幅/3ヶ | 最大扉高さ/2ヶ | 最大扉高さ/3ヶ | 材料 | 耐荷重kgf/2ヶ | 耐荷重kgf/3ヶ | 適応ガラス厚 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 M8505NJ-14
品番
3Dビュー
|
M8505NJ-14 |
カート
|
別途見積
(別途見積)
|

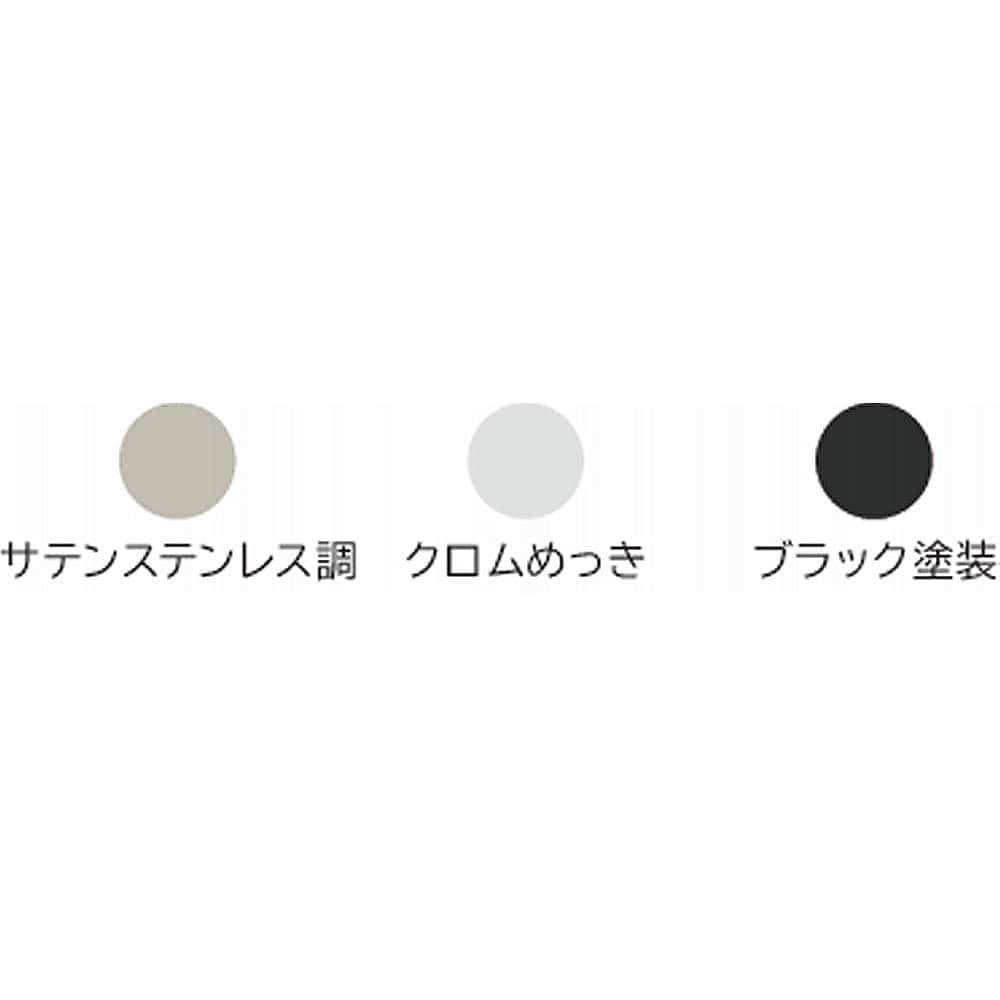

お問い合わせください | − | − | − | − | − | − | クロムめっき | 800 | 900 | 2200 | 2700 | 黄銅 | 50 | 50 | 8、10 | 170-058-993 | − | − | − |
|
M8505NJ-13
品番
3Dビュー
|
M8505NJ-13 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | サテンステンレス調 | 800 | 900 | 2200 | 2700 | 黄銅 | 50 | 50 | 8、10 | 170-058-994 | − | − | − |
|
M8505NJ-62
品番
3Dビュー
|
M8505NJ-62 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | ブラック塗装 | 800 | 900 | 2200 | 2700 | 黄銅 | 50 | 50 | 8、10 | 170-058-995 | − | − | − |
右にスライドするとさらに情報が見られます
ご注意
●取扱い上のご注意を必ずご確認ください。
●ガラスサイズは耐荷重を優先して決めてください。
●扉は約90°では止まらないため、これ以上開かないように戸当りを別途設けてください。
●吊元側のガラスおよびそれの保持が強固であることをご確認ください。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
