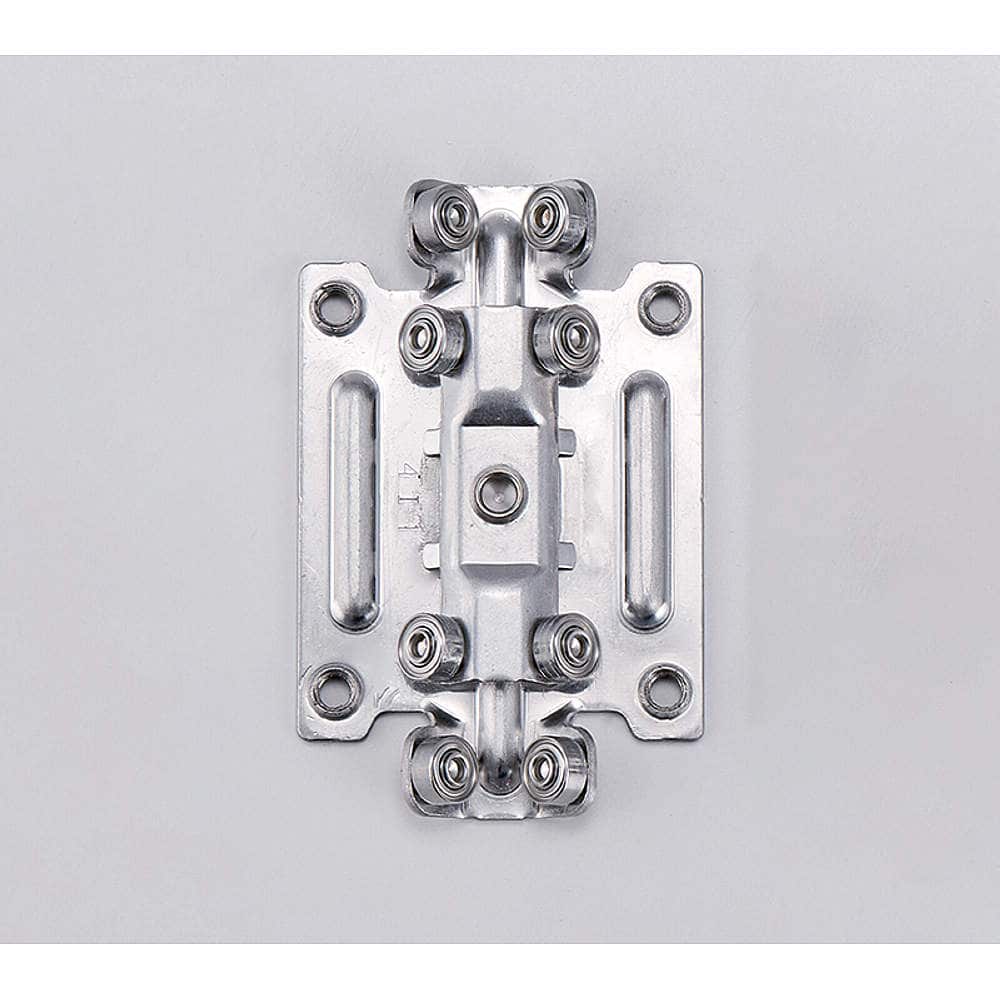

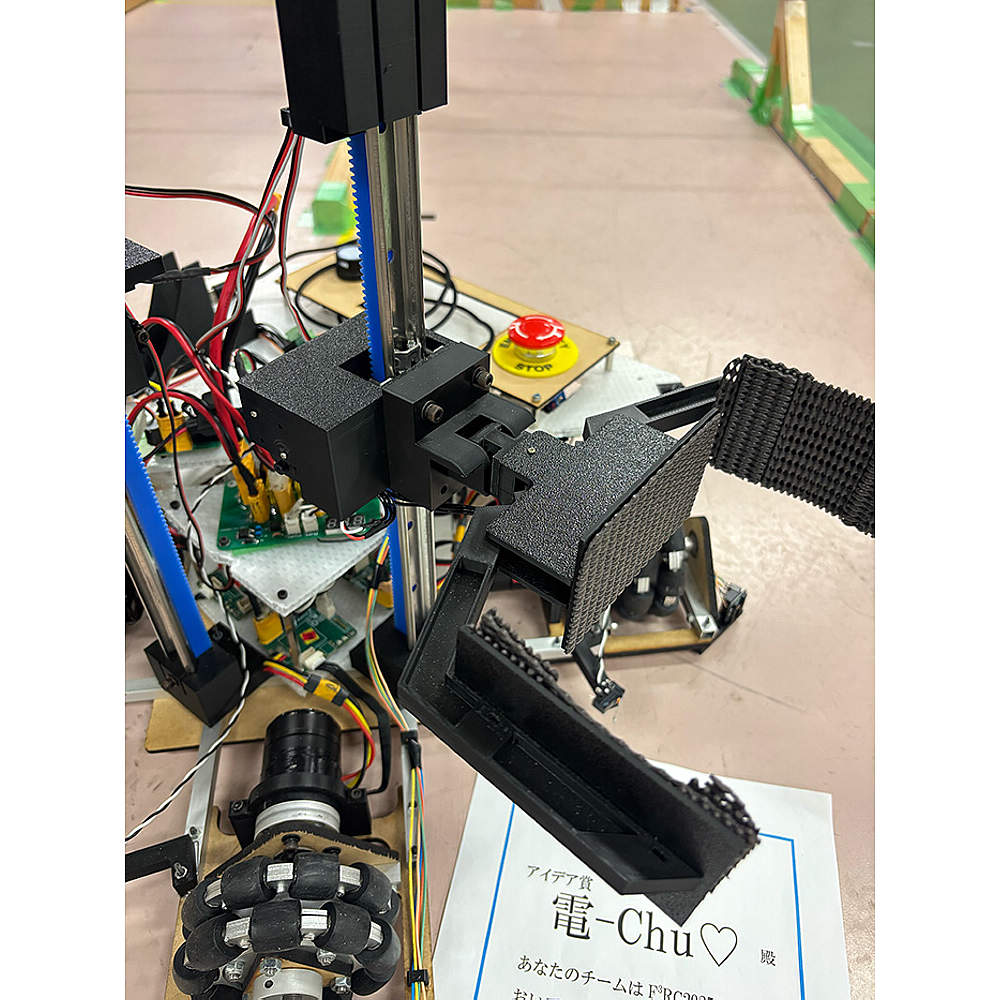

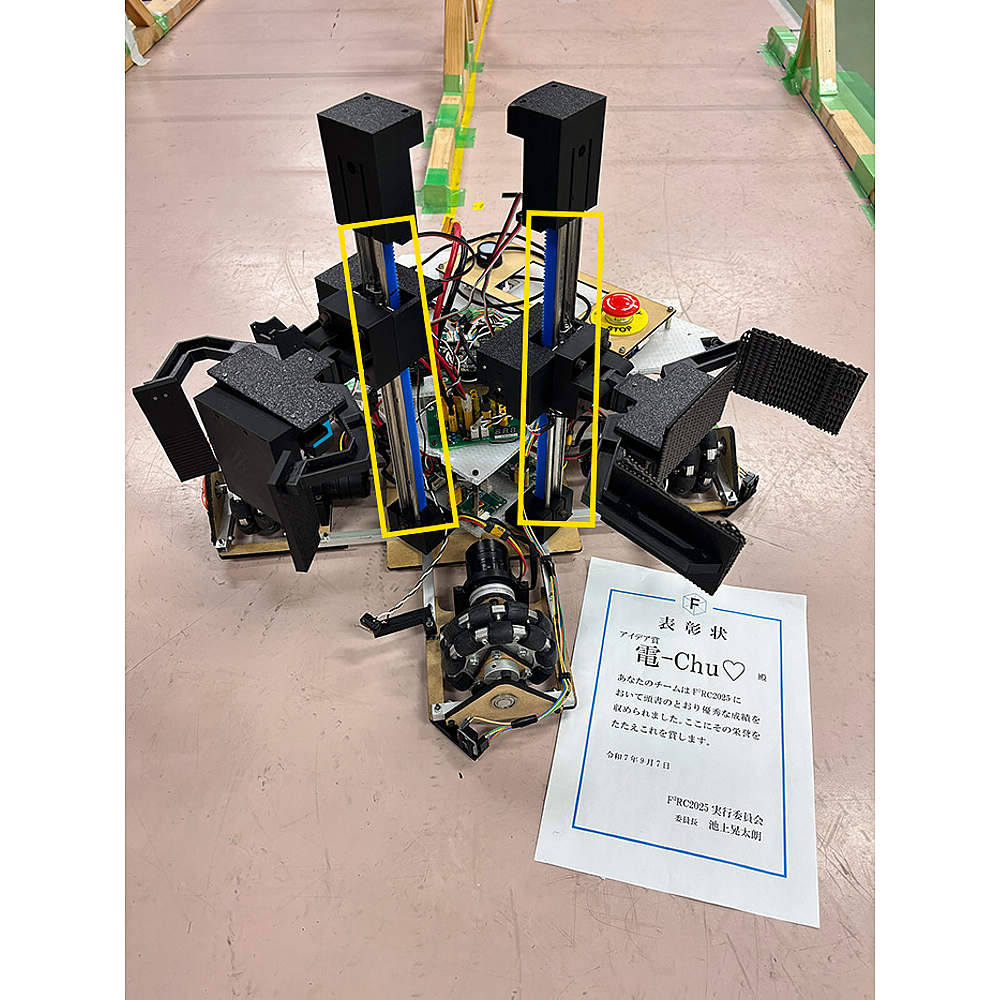

マルチローラーリニアガイドレール
MLGX25型
中荷重用 PAT
●当社独自の「デュアルX構造」により、水平・垂直どちらの荷重を受けても動きが滑らかです。
●作動荷重が、水平・垂直共に120Nまで対応した中荷重用です。
●200mm/secで、100mmを50万回往復する試験（総走行距離100km）を実施しています。
●ボールクリープ現象がないためモーター駆動と併用が可能です。
●モーメントを受けても軽い作動力で安定した動きを実現します。
●キャリッジは、ガタつきの少ない予圧タイプです。
●連結用レールが追加。色々な長さに対応可能になりました。
●作動荷重が、水平・垂直共に120Nまで対応した中荷重用です。
●200mm/secで、100mmを50万回往復する試験（総走行距離100km）を実施しています。
●ボールクリープ現象がないためモーター駆動と併用が可能です。
●モーメントを受けても軽い作動力で安定した動きを実現します。
●キャリッジは、ガタつきの少ない予圧タイプです。
●連結用レールが追加。色々な長さに対応可能になりました。
- 弊社100km試験クリア
モーションデザインテック製品
- 用途
- ●自動機、医療機器、分析装置、工作機械など
- #キーワード
- #スライド #中精度 #精度不要 #スムーズ #カッティングマシーン #アクチュエータ #直動 #搬送 #軽量搬送機器 #直動ガイド #小型 #簡易 #コスト削減 #取付効率アップ #直動部品
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
15件
／15件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
15件
15件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- 選定ツール・WEB
- 使用例・採用事例
- ブランド・シリーズ特長
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
マルチローラーリニアガイド レール MLGX25型 中荷重用
●単品使用の標準レールです。
- [その他]
- ●レールにはグリースが塗布されています。追加で塗布する場合にはリチウム石けん系グリースを使用してください。
- [推奨ねじ]
- ●六角穴付ボタンボルトM4（頭部径:φ7.6mm以下、頭部高さ:2.2mm以下）
絞り込み検索結果
7件
／7件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | レール長さ | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MLGX25-200S
品番
3Dビュー
|
MLGX25-200S | カート |
￥2,040/本
(￥2,244/本)
|
ログイン後 表示 |
− | − |  |
− | − | − | 200 | ステンレス鋼（SUS304） | 190-047-257 | − | − | 4510932223294 |
|
MLGX25-300S
品番
3Dビュー
|
MLGX25-300S | カート |
￥2,500/本
(￥2,750/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 300 | ステンレス鋼（SUS304） | 190-047-258 | − | − | 4510932223300 |
|
MLGX25-400S
品番
3Dビュー
|
MLGX25-400S | カート |
￥2,950/本
(￥3,245/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 400 | ステンレス鋼（SUS304） | 190-047-259 | − | − | 4510932223317 |
|
MLGX25-600S
品番
3Dビュー
|
MLGX25-600S | カート |
￥3,690/本
(￥4,059/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 600 | ステンレス鋼（SUS304） | 190-047-260 | − | − | 4510932223324 |
|
MLGX25-800S
品番
3Dビュー
|
MLGX25-800S | カート |
￥4,900/本
(￥5,390/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 800 | ステンレス鋼（SUS304） | 190-047-261 | − | − | 4510932223331 |
|
MLGX25-1000S
品番
3Dビュー
|
MLGX25-1000S | カート |
￥6,110/本
(￥6,721/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 1000 | ステンレス鋼（SUS304） | 190-047-262 | − | − | 4510932223348 |
|
MLGX25-1200S
品番
3Dビュー
|
MLGX25-1200S | カート |
￥7,380/本
(￥8,118/本)
|
ログイン後 表示 |
− | − | |
− | − | − | 1200 | ステンレス鋼（SUS304） | 190-047-263 | − | − | 4510932223355 |
右にスライドするとさらに情報が見られます
連結用マルチローラーリニアガイド レール MLGX25型 中荷重用
●連結用のレールです。長尺や色々な長さに対応できます。
●テーパー加工により、連結部を通過する際の予圧を軽減します。
●連結補助治具で簡単に芯出しができます。（オプション品）
●テーパー加工により、連結部を通過する際の予圧を軽減します。
●連結補助治具で簡単に芯出しができます。（オプション品）
- [その他]
- ●レールにはグリースが塗布されています。追加で塗布する場合にはリチウム石けん系グリースを使用してください。
●連結部通過時に音が発生しますが、使用上問題ありません。
- [推奨ねじ]
- ●六角穴付ボタンボルトM4（頭部径:φ7.6mm以下、頭部高さ:2.2mm以下）
- [注意]
- ●連結レールとのみ連結が可能です。通常のレールと連結しないでください。
●治具を繰り返し使用すると摩耗紛がレールに付着する場合があります。
絞り込み検索結果
7件
／7件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
MLGX25-J200S | カート |
￥3,000/本
(￥3,300/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス鋼（SUS304） | 190-058-711 | − | − | 4510932233422 |
|
|
MLGX25-J300S | カート |
￥3,450/本
(￥3,795/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス鋼（SUS304） | 190-058-712 | − | − | 4510932233439 |
|
|
MLGX25-J400S | カート |
￥3,850/本
(￥4,235/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス鋼（SUS304） | 190-058-713 | − | − | 4510932233446 |
|
|
MLGX25-J600S | カート |
￥5,100/本
(￥5,610/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス鋼（SUS304） | 190-058-714 | − | − | 4510932233453 |
|
|
MLGX25-J800S | カート |
￥6,100/本
(￥6,710/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス鋼（SUS304） | 190-058-715 | − | − | 4510932233460 |
|
|
MLGX25-J1000S | カート |
￥8,400/本
(￥9,240/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス鋼（SUS304） | 190-058-716 | − | − | 4510932233477 |
|
|
MLGX25-J1200S | カート |
￥8,650/本
(￥9,515/本)
|
ログイン後 表示 |
− | − | |
− | − | − | ステンレス鋼（SUS304） | 190-058-717 | − | − | 4510932233484 |
右にスライドするとさらに情報が見られます
マルチローラーリニアガイド キャリッジ MLGX-25C-8 中荷重用
●ガタつきの少ない予圧タイプです。
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MLGX-25C-8
品番
3Dビュー
|
MLGX-25C-8 | カート |
￥3,180/ヶ
(￥3,498/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 190-047-256 | − | − | 4510932223287 |
右にスライドするとさらに情報が見られます
マルチローラーリニアガイド エンドキャップ MLGX25-EC
●キャリッジの落下を防止します。
●レール端面のエッジをガードします。
●レール端面のエッジをガードします。
- [推奨ねじ]
- ●六角穴付ボタンボルトM4、またはなべ小ねじM4（ワッシャ 外径φ8、厚み0.8を併用）
- [注意]
- ●本品はキャリッジの衝突、衝撃を止めるためのストッパーではありません。
●本品を取り付けすると、ストロークが片側4mm短くなります。
●推奨締付トルク値：0.75N・m
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MLGX25-EC
品番
3Dビュー
|
MLGX25-EC | カート |
￥80/ヶ
(￥88/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリアセタール（POM） | ブラック | 190-055-884 | − | − | 4510932226875 |
右にスライドするとさらに情報が見られます
連結補助治具 オプション品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 材料 | 色 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
MLGX25-JIG-A | カート |
￥950/ヶ
(￥1,045/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | ポリプロピレン（PP） | オレンジ | 190-058-718 | − | − | 4510932233491 |
右にスライドするとさらに情報が見られます
ご注意
●別途ストッパーを設けてください。
