写真は別売のマウンティングプレートとの組み合わせです。

ラプコン搭載スライド丁番

Name: P360-D26-19T ラプコン搭載 スライド丁番 P360 パッキン付扉対応 95°開き/19mmかぶせ/ソフトクローズ内蔵 本体
Brand: スガツネ工業株式会社

P360

パッキン付扉対応　95°開き/19mmかぶせ/ソフトクローズ内蔵 PAT

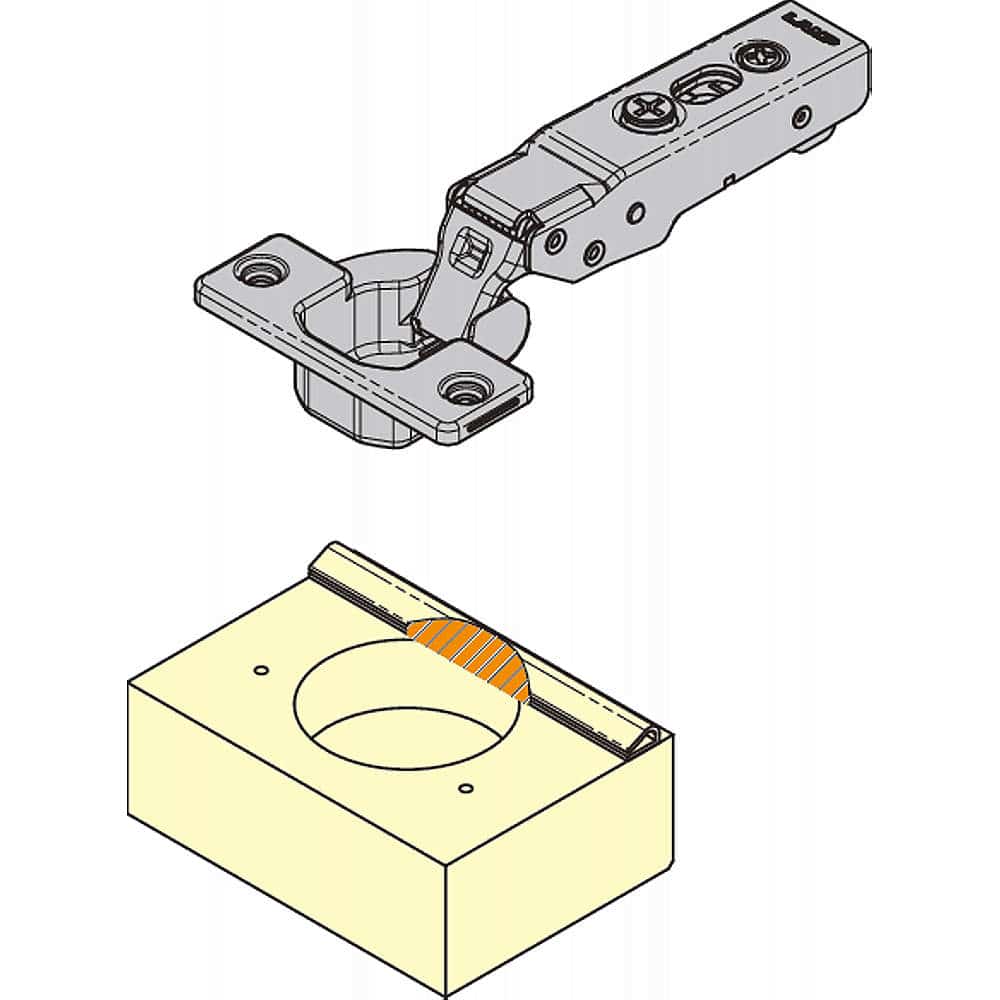

●パッキン付扉の開閉軌跡に対応したスライド丁番です。
●カップ径φ35mm で扉厚25mm に使えます。
●板金取付の際、底受け等が不要です。
●ダンパー機能付はスピードを5 段階で調節できます。

ラプコン機構搭載製品

モーションデザインテック製品

仕様: ●扉の三次元調整機能（前後 +2.1mm、-2.4mm、上下±2.5mm、かぶせ [左右］+0.5mm、-4.5mm）
●使用温度：0℃～ 40℃

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

絞り込み検索結果

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	仕上	仕様	材料	注文コード	旧注文コード	新注文コード	JANコード
	P360-C26-19T	カート	別途見積 (別途見積)	ログイン後表示	－	－		－	－	－	ニッケルめっき	キャッチ付	鋼	160-049-410	－	－	4510932224123
	P360-D26-19T	カート	別途見積 (別途見積)	ログイン後表示	－	－		－	－	－	ニッケルめっき	ダンパー内蔵（5段階）	鋼	160-049-411	－	－	4510932224130

右にスライドするとさらに情報が見られます

取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

画像・3Dビュー	品番	在庫/注文	￥価格(税込)	在庫	販売情報	記号	環境対応(RoHS)	旧品番	新品番	セット名	仕上	仕様	材料	注文コード	旧注文コード	新注文コード	JANコード
360-P4W-30T 品番 360-P4W-30T 3Dビュー	360-P4W-30T	カート	￥200/ヶ (￥220/ヶ)	ログイン後表示	－	－		－	－	－	ニッケルめっき	システム30	鋼	160-026-844	－	－	4510932140379

右にスライドするとさらに情報が見られます

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

品番	2D		3D				PDF	環境対応(RoHS)	￥価格(税込)	販売情報	注文コード
360-P4W-30T	DXF	DWG	STEP	X_T	IGES	SAT	3D PDF		￥200/ヶ (￥220/ヶ)	－	160-026-844

右にスライドするとさらに情報が見られます

最新の価格は「製品情報・購入」のタブでご確認ください
