ポルタ
100G
重量用引戸 幕板仕様/1枚扉仕様
ガラス加工が不要。上吊金具が見えずすっきりとした納まりの引戸金物。水回りでもご使用できます。
●上吊金具が見えず、扉全面がガラスになるすっきりとしたデザインです。
●ガラスをブラケットで挟んで固定するため、ガラス加工は不要です。
●オプションのソフトクロージングダンパーを使用すると、扉がゆっくりと閉まります。
●注意などの詳細はデジタルカタログをご覧ください。
●ガラスをブラケットで挟んで固定するため、ガラス加工は不要です。
●オプションのソフトクロージングダンパーを使用すると、扉がゆっくりと閉まります。
●注意などの詳細はデジタルカタログをご覧ください。
- ソフトクローズ
軽やかでスムーズな操作感、上質感が求められる物件向け
天井付けレール製品
上吊り式の製品
壁付けレール製品
- 仕様
- ●扉幅：1600mm以下
●扉高さ：2700mm以下
●ガラス厚：8〜 12mm
●扉質量：100kg以下（扉1枚当り）
- オプション
- ●壁付けプロファイル＋シールプロファイル
●ソフトクロージングダンパー
- その他
- ※本品は品名をガラスポルタG100からポルタ100Gに変更しました。※ EKU社はHawa Sliding Solutionsに社名が変更になりました。
スガツネ工業はHawa Sliding Solutions（ハワスライディングソリューションズ）社の日本正規代理店です。
- #キーワード
- #ガラスポルタG100 #EKU #ハンガーレール #ポルタブラック部品追加 #納入参考図面
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
- ブランド・シリーズ特長
- 取説
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
扉1枚当り
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
57-3074-071 |
カート
|
￥87,810/セット
(￥96,591/セット)
|
お問い合わせください | − | − |  |
− | − | − | 250-120-598 | − | − | 7640119343655 |
右にスライドするとさらに情報が見られます
ガラス加工が不要。上吊金具が見えずすっきりとした納まりの引戸金物。水回りでもご使用できます。#n
●上吊金具が見えず、扉全面がガラスになるすっきりとしたデザインです。
●ガラスをブラケットで挟んで固定するため、ガラス加工は不要です。
●オプションのソフトクロージングダンパーを使用すると、扉がゆっくりと閉まります。
●注意などの詳細はデジタルカタログをご覧ください。#n
●ガラスをブラケットで挟んで固定するため、ガラス加工は不要です。
●オプションのソフトクロージングダンパーを使用すると、扉がゆっくりと閉まります。
●注意などの詳細はデジタルカタログをご覧ください。#n
- [仕様]
- ●扉幅：1600mm以下
●扉高さ：2700mm以下
●ガラス厚：8〜 12mm
●扉質量：100kg以下（扉1枚当り）#n
- [オプション]
- ●壁付けプロファイル＋シールプロファイル
●ソフトクロージングダンパー
- [その他]
- ※本品は品名をガラスポルタG100からポルタ100Gに変更しました。※ EKU社はHawa Sliding Solutionsに社名が変更になりました。#n
- スガツネ工業はHawa Sliding Solutions（ハワスライディングソリューションズ）社の日本正規代理店です。
絞り込み検索結果
1件
／1件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
検索用（左上の全て解除をクリックしてください） |
カート
|
−
(−)
|
お問い合わせください | − | − | − | − | − | − | - | − | − | − |
右にスライドするとさらに情報が見られます
上レール・エンドキャップ
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 長さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
57-3048-250 |
カート
|
￥32,340/本
(￥35,574/本)
|
お問い合わせください | − | − | − | − | − | − | シルバー | 素地 | アルミニウム合金 | 上レール | 2500 | 250-120-816 | − | − | 4510932120746 |
|
|
57-3048-350 |
カート
|
￥43,400/本
(￥47,740/本)
|
お問い合わせください | − | − | − | − | − | − | シルバー | 素地 | アルミニウム合金 | 上レール | 3500 | 250-120-171 | − | − | 7640119337524 |
|
|
57-3048-200 |
カート
|
￥25,600/本
(￥28,160/本)
|
お問い合わせください | − | − | − | − | − | − | シルバー | 素地 | アルミニウム合金 | 上レール | 2000 | 250-120-759 | − | − | 7640119337487 |
|
|
57-3052-071 |
カート
|
￥12,100/ヶ
(￥13,310/ヶ)
|
お問い合わせください | − | − | |
− | − | − | − | アルマイト処理/亜鉛めっき クロメート処理 | アルミニウム合金/鋼 | エンドキャップセット（上レール片端分） | − | 250-120-795 | − | − | 7640119339177 |
|
|
57-3052-074 |
カート
|
￥12,100/ヶ
(￥13,310/ヶ)
|
お問い合わせください | − | − | |
− | − | − | − | アルマイト処理/亜鉛めっき クロメート処理 | アルミニウム合金/鋼 | エンドキャップセット（上レール片端分） | − | 250-120-754 | − | − | 7640119339191 |
右にスライドするとさらに情報が見られます
幕板
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 長さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
57-3117-001 |
カート
|
￥2,420/ヶ
(￥2,662/ヶ)
|
お問い合わせください | − | − | − | − | − | − | シルバー | 素地 | アルミニウム合金 | 幕板クリップ | 97 | 250-020-847 | − | − | 7640122292735 |
|
|
57-3078-002 |
カート
|
￥1,430/m
(￥1,573/m)
|
お問い合わせください | − | − | |
− | − | − | ブラック | − | 合成ゴム | 隙間シール | − | 250-120-621 | − | − | 7640119339467 |
|
|
57-3050-250 |
カート
|
￥28,300/本
(￥31,130/本)
|
お問い合わせください | − | − | − | − | − | − | − | アルマイト処理 | アルミニウム合金 | ワンタッチ幕板 | 2500 | 250-120-747 | − | − | 7640119342962 |
|
|
57-3050-350 |
カート
|
￥38,800/本
(￥42,680/本)
|
お問い合わせください | − | − | |
− | − | − | − | アルマイト処理 | アルミニウム合金 | ワンタッチ幕板 | 3500 | 250-120-760 | − | − | 7640119342986 |
右にスライドするとさらに情報が見られます
- [オプション品]
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
20773
品番
3Dビュー
|
20773 |
カート
|
￥11,990/ヶ
(￥13,189/ヶ)
|
お問い合わせください | − | − |  |
− | − | − | ライトグレー | ダルクロムめっき | 亜鉛合金（ZDC）／合成ゴム | 戸当り（床付用） | 250-120-720 | − | − | 7612983104618 |
|
|
57-3099-071 |
カート
|
￥1,650/ヶ
(￥1,815/ヶ)
|
お問い合わせください | − | − | − | − | − | − | − | − | − | レールクリーナー | 250-121-033 | − | − | 4510932121712 |
|

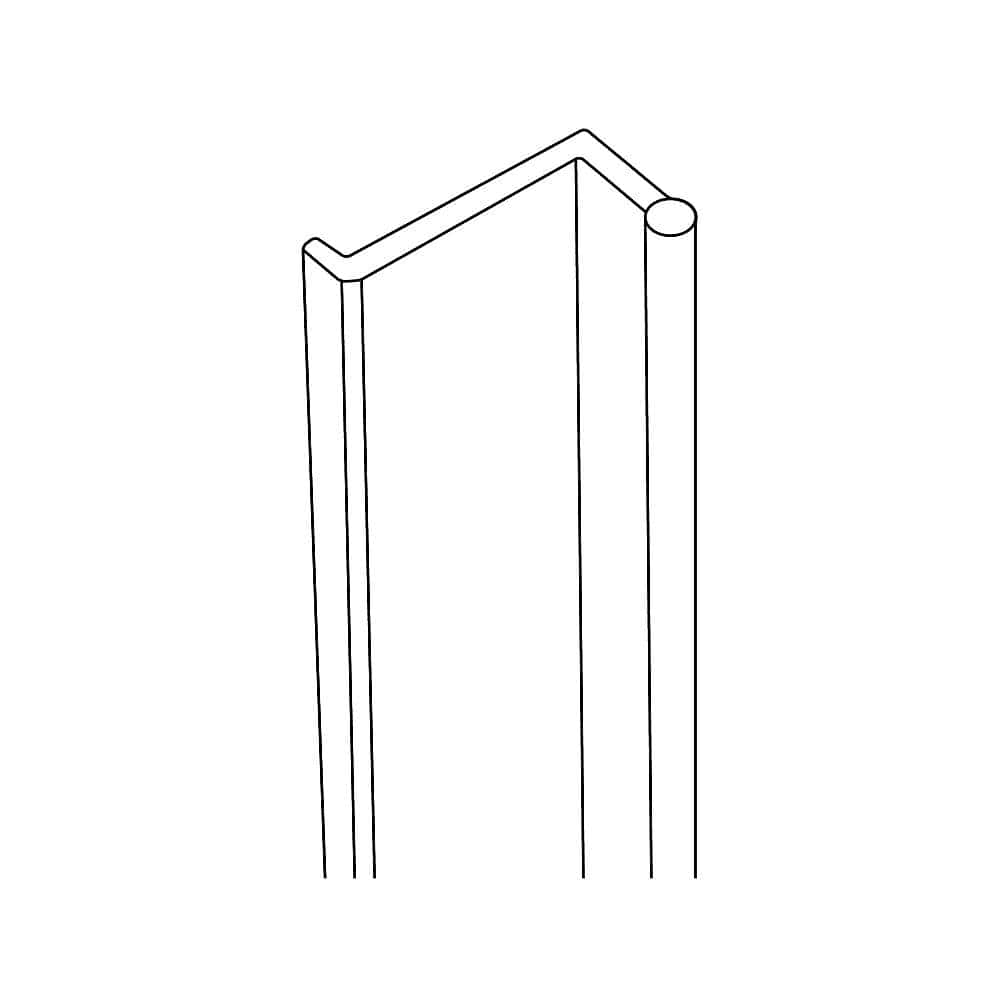

GG-2000
品番
3Dビュー
|
GG-2000 | カート |
￥3,700/本
(￥4,070/本)
|
ログイン後 表示 |
− | − | |
− | − | − | − | シルバーアルマイト処理 | アルミニウム合金 | − | 250-010-260 | − | − | 4510932109925 |
|
GG-3000
品番
3Dビュー
|
GG-3000 | カート |
￥5,400/本
(￥5,940/本)
|
ログイン後 表示 |
− | − | |
− | − | − | − | シルバーアルマイト処理 | アルミニウム合金 | − | 250-010-261 | − | − | 4510932109932 |
|
|
57-3030-075 |
カート
|
￥16,200/ヶ
(￥17,820/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ブラック | 塗装 | 亜鉛合金（ZDC） | 下ガイド | 250-050-482 | − | − | 7612985023382 |
右にスライドするとさらに情報が見られます
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 色 | 仕上 | 材料 | 部品名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
57-3073-072 |
カート
|
￥3,080/ヶ
(￥3,388/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ライトグレー | − | ポリアミド(PA) ／ポリアセタール(POM) | 上ストッパー | 250-120-596 | − | − | 7640119339429 |
|
|
57-3114-071 |
カート
|
￥8,580/ヶ
(￥9,438/ヶ)
|
お問い合わせください | − | − | − | 57-3018-071 | − | − | ホワイト | 素地 | 亜鉛合金(ZDC) ／ポリアセタール（POM） | 上ローラー（100用） | 250-120-172 | − | − | 7640122292612 |
|
|
57-0123-104 |
カート
|
￥500/ヶ
(￥550/ヶ)
|
お問い合わせください | − | − | − | − | − | − | − | 亜鉛めっき クロメート処理 | 鋼 | ハンガーボルト | 250-020-524 | − | − | 7640122293138 |
|
|
68-9005-101 |
カート
|
￥390/ヶ
(￥429/ヶ)
|
お問い合わせください | − | − | − | − | − | − | − | 亜鉛めっき クロメート処理 | 鋼 | ナット | 250-129-343 | − | − | 4510932126168 |
|
|
24-0002-046 |
カート
|
￥480/ヶ
(￥528/ヶ)
|
お問い合わせください | − | − | |
10629 | − | − | ブラック | − | 合成ゴム | 戸当り（壁付用） | 250-120-183 | − | − | 4510932118118 |
|
|
57-3073-071 |
カート
|
￥2,200/ヶ
(￥2,420/ヶ)
|
お問い合わせください | − | − | |
− | − | − | ライトグレー | − | ポリアミド（PA）／ポリアセタール（POM） | 上ストッパー | 250-120-793 | − | − | 7640119339412 |
|
|
57-3030-071 |
カート
|
￥13,640/ヶ
(￥15,004/ヶ)
|
お問い合わせください | − | − | − | − | − | − | − | マットクロムめっき | 亜鉛合金（ZDC） | 下ガイド | 250-120-617 | − | − | 7640119342702 |
|
|

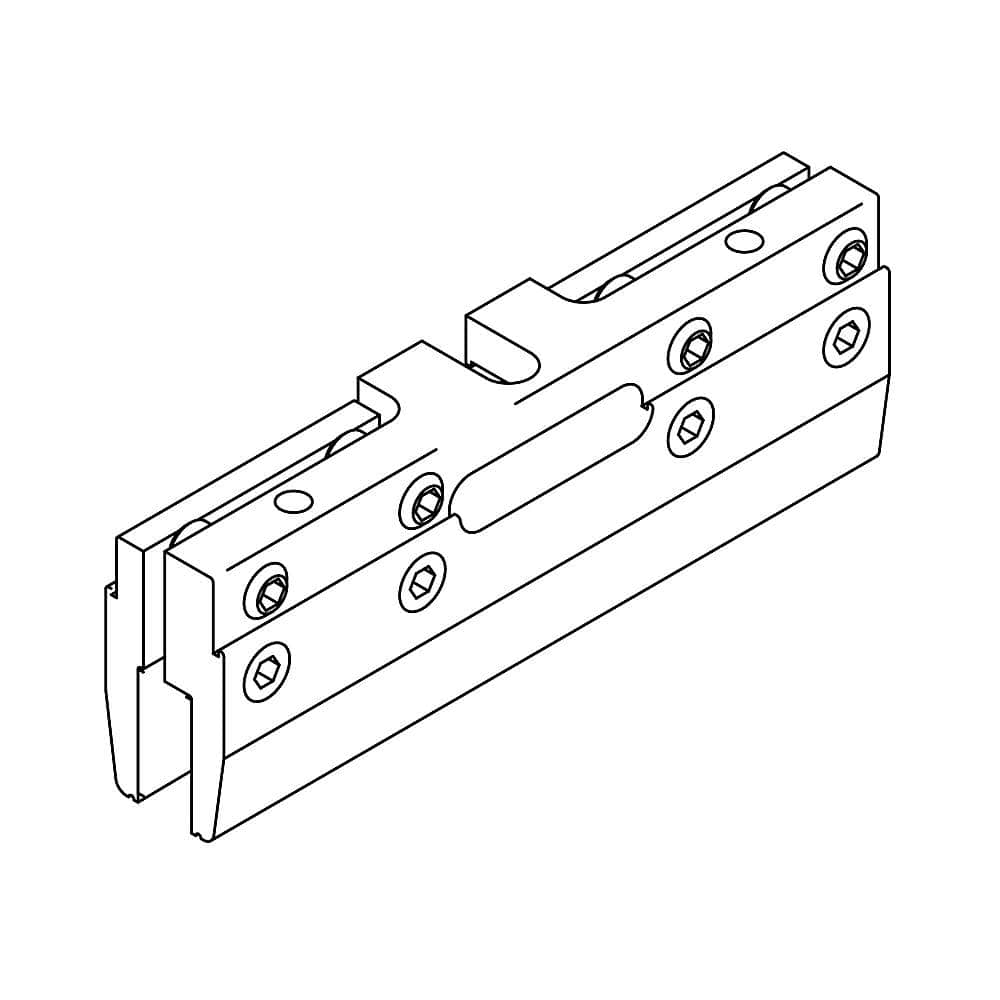

57-3032-071 |
カート
|
￥34,900/ヶ
(￥38,390/ヶ)
|
お問い合わせください | − | − | |
− | − | − | − | 素地 | アルミニウム合金 | ガラスブラケット | 250-120-619 | − | − | 7640119342757 |
右にスライドするとさらに情報が見られます
ご注意
●注意などの詳細はデジタルカタログをご覧ください。
●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
納まり図、軌跡図、加工図、その他データ
