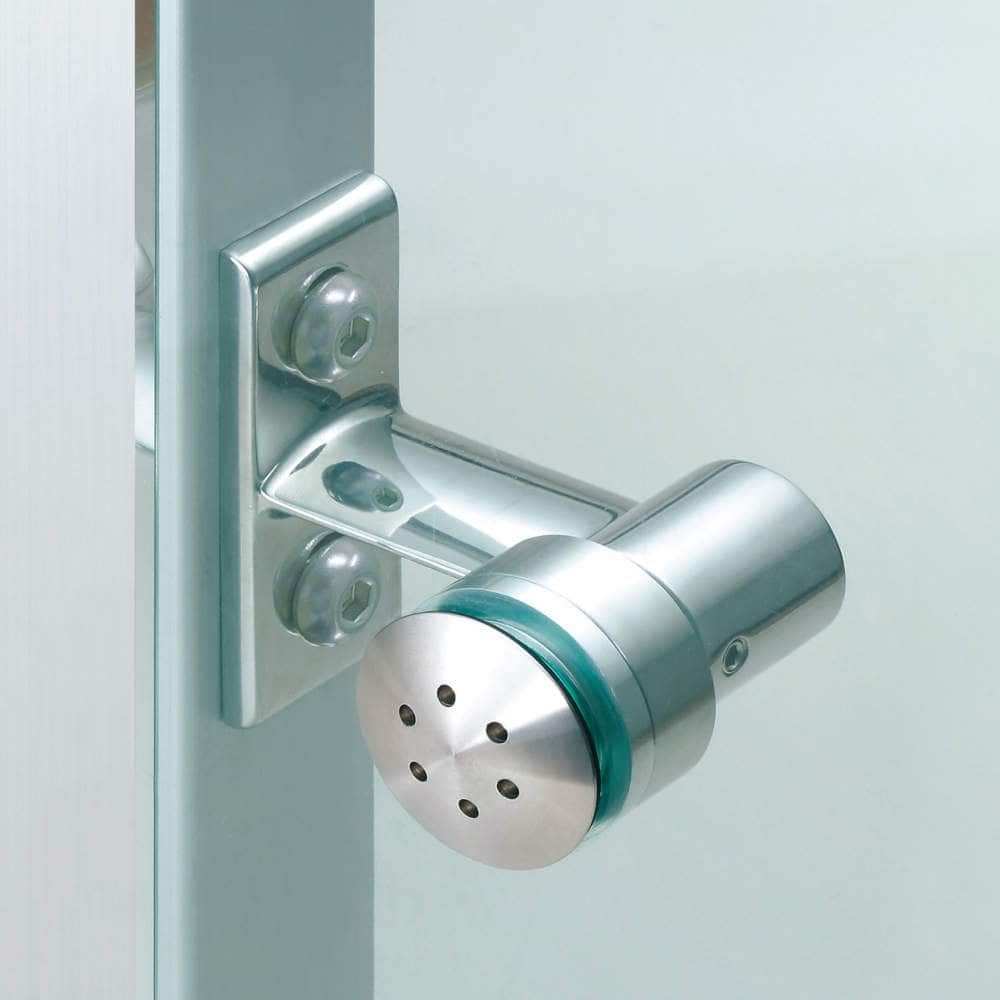

ポイントフィックス®用T型ホルダー
PTH型
PAT
●ポイントフィックス（別売品）用のホルダーです。
●ポイントフィックスを使用して、手すりの支柱などにガラスを取り付ける際に使用します。別売の推奨ポイントフィックスと併用してお使いください。
●M5ねじ仕様（PTH-5）と、M8ねじ仕様（PTH-8）の2種類です。
●調整範囲：上下方向±5 mm、前方向4 mm。左右方向の調整は、ポイントフィックスでできます（PTH-8のみ可能）。
●屋外で使用できます。
●ポイントフィックスを使用して、手すりの支柱などにガラスを取り付ける際に使用します。別売の推奨ポイントフィックスと併用してお使いください。
●M5ねじ仕様（PTH-5）と、M8ねじ仕様（PTH-8）の2種類です。
●調整範囲：上下方向±5 mm、前方向4 mm。左右方向の調整は、ポイントフィックスでできます（PTH-8のみ可能）。
●屋外で使用できます。
- 推奨ねじ
- ●六角穴付ボタンボルトM10
●推奨締付トルク：44 N･m（443 kgf･cm）
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
2件
／2件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
2件
2件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
【本体】
絞り込み検索結果
2件
／2件中
※4ヶ使用、垂直取付時の耐荷重です。
【推奨ポイントフィックス】別売品
【専用工具】別売品
ご注意
●推奨ポイントフィックスをガラスに取り付ける際、専用工具 Z058、Z059、Z060（別売）、六角棒スパナ呼び6のいずれかが必要です。使用するポイントフィックスによって専用工具が異なります。下表でご確認ください。
●PTH-5、またはPTH-8の前後調整ねじと本体の調整には、専用工具 Z058、またはZ059を使用します（どちらの専用工具も使用できます）。
