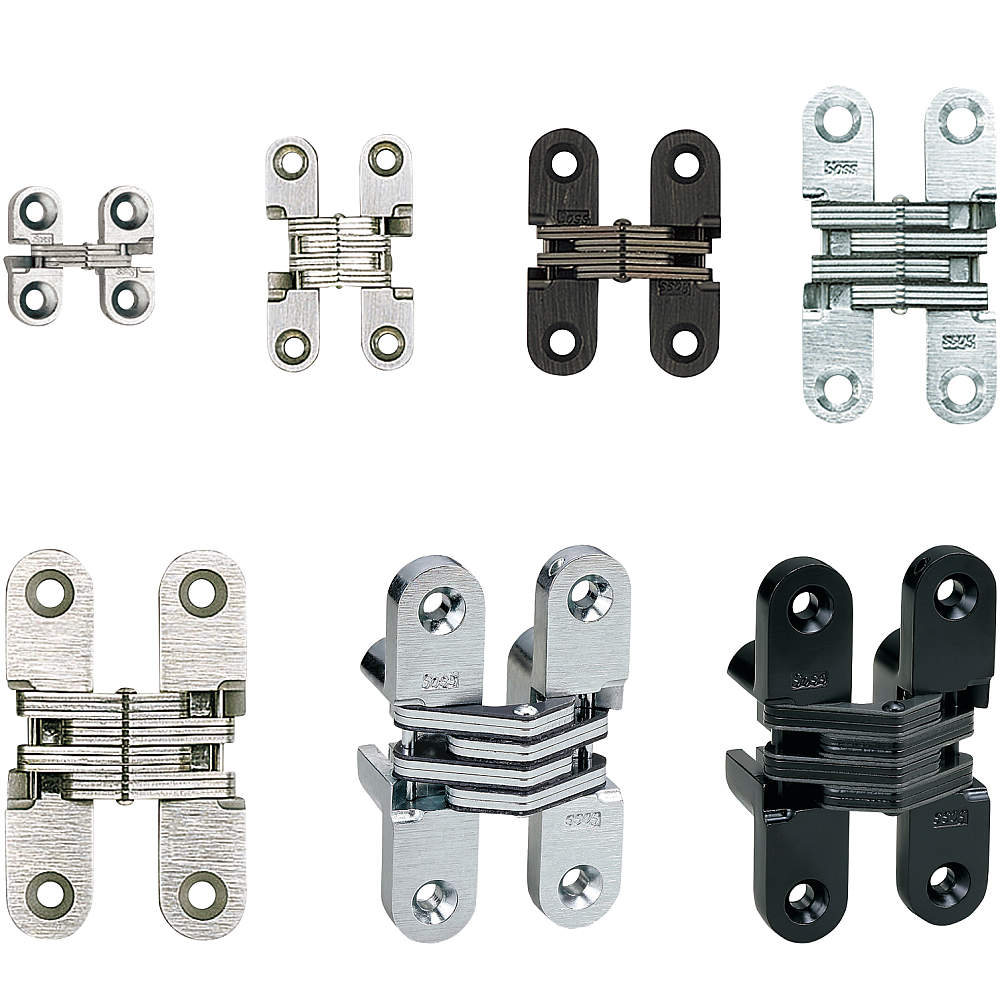

ルーター用隠し蝶番

RS型
●リンク部分に自己潤滑性に優れた二硫化モリブデン強化ポリアミドを使用し、長期間スムーズに開閉します(亜鉛合金製のみ)。
●小型軽量扉から中量扉に適した蝶番です。
●木製扉、金属製扉にも使用できます。
SUS316 のステンレス鋼または相当の材料を使用 SUS316 のステンレス鋼または相当の材料を使用
仕様
●RS-100、RS-100Eの耐荷重は、2ヶ使いのとき0.85kgf、3ヶ使いのとき1kgfです。
付属品
●十字穴付木ねじ
パッケージ表記・刻印:SOSS、ソス
※選定の目安はデジタルカタログをご覧ください。
14
14件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

14
14件中
絞り込み
対象
製品
14

現在の絞込条件

種類
本体 主な材料
本体 主な色
扉厚(mm)
本体長さ(mm) 説明
RoHS2対応
CAD
価格
以上
 〜
以下

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体ステンレス

絞り込み検索結果
4
4件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 最小扉厚 注文コード 旧注文コード 新注文コード JANコード
品番RS-101SS
RS-101SS カート
¥18,480/ヶ (¥20,328/ヶ)
ログイン後
表示
13 170-090-771 4510932022019
品番RS-203SS
RS-203SS カート
¥19,500/ヶ (¥21,450/ヶ)
ログイン後
表示
19 170-090-772 4510932022026
品番RS-204SS
RS-204SS カート
¥23,700/ヶ (¥26,070/ヶ)
ログイン後
表示
19 170-090-773 4510932022033
品番RS-208SS
RS-208SS カート
¥33,880/ヶ (¥37,268/ヶ)
ログイン後
表示
25 170-090-774 4510932022040

右にスライドするとさらに情報が見られます

本体亜鉛合金

絞り込み検索結果
10
10件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 最小扉厚 注文コード 旧注文コード 新注文コード JANコード
RS-100 カート
¥2,090/ヶ (¥2,299/ヶ)
ログイン後
表示
170-035-400 4510932201384
品番RS-101
RS-101 カート
¥2,530/ヶ (¥2,783/ヶ)
ログイン後
表示
13 170-091-021 4510932022057
品番RS-203
RS-203 カート
¥2,640/ヶ (¥2,904/ヶ)
ログイン後
表示
19 170-091-445 4510932022064
品番RS-204
RS-204 カート
¥3,410/ヶ (¥3,751/ヶ)
ログイン後
表示
19 170-091-023 4510932022071
品番RS-208
RS-208 カート
¥4,400/ヶ (¥4,840/ヶ)
ログイン後
表示
25 170-091-448 4510932022088
RS-100E カート
¥2,090/ヶ (¥2,299/ヶ)
ログイン後
表示
170-035-401 4510932201391
品番RS-101E
RS-101E カート
¥2,420/ヶ (¥2,662/ヶ)
ログイン後
表示
13 170-014-689 4510932067164
品番RS-203E
RS-203E カート
¥2,530/ヶ (¥2,783/ヶ)
ログイン後
表示
19 170-014-691 4510932067188
品番RS-204E
RS-204E カート
¥3,300/ヶ (¥3,630/ヶ)
ログイン後
表示
19 170-014-692 4510932067195
品番RS-208E
RS-208E カート
¥4,400/ヶ (¥4,840/ヶ)
ログイン後
表示
25 170-014-694 4510932067218

右にスライドするとさらに情報が見られます

ご注意

●使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなくなる場合がありますので事前にご確認ください。
●選定の目安より、扉サイズから蝶番個数を決めてください。

●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

納まり図、軌跡図、加工図、その他データ

図面名 2D 3D PDF
軌跡図 RS-203型 DXF DWG
STEP
X_T
IGES
SAT
PDF

右にスライドするとさらに情報が見られます

品番CAD・その他データダウンロード

本体ステンレス

絞り込み検索結果
4
4件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税込) 販売情報 注文コード
RS-101SS DXF DWG STEP X_T IGES SAT 3D PDF ¥18,480/ヶ (¥20,328/ヶ) 170-090-771
RS-203SS DXF DWG STEP X_T IGES SAT 3D PDF ¥19,500/ヶ (¥21,450/ヶ) 170-090-772
RS-204SS DXF DWG STEP X_T IGES SAT 3D PDF ¥23,700/ヶ (¥26,070/ヶ) 170-090-773
RS-208SS DXF DWG STEP X_T IGES SAT 3D PDF ¥33,880/ヶ (¥37,268/ヶ) 170-090-774

右にスライドするとさらに情報が見られます

本体亜鉛合金

絞り込み検索結果
10
10件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税込) 販売情報 注文コード
RS-100 DXF DWG STEP X_T IGES SAT 3D PDF ¥2,090/ヶ (¥2,299/ヶ) 170-035-400
RS-101 DXF DWG STEP X_T IGES SAT 3D PDF ¥2,530/ヶ (¥2,783/ヶ) 170-091-021
RS-203 DXF DWG STEP X_T IGES SAT 3D PDF ¥2,640/ヶ (¥2,904/ヶ) 170-091-445
RS-204 DXF DWG STEP X_T IGES SAT 3D PDF ¥3,410/ヶ (¥3,751/ヶ) 170-091-023
RS-208 DXF DWG STEP X_T IGES SAT 3D PDF ¥4,400/ヶ (¥4,840/ヶ) 170-091-448
RS-100E DXF DWG STEP X_T IGES SAT 3D PDF ¥2,090/ヶ (¥2,299/ヶ) 170-035-401
RS-101E DXF DWG STEP X_T IGES SAT 3D PDF ¥2,420/ヶ (¥2,662/ヶ) 170-014-689
RS-203E DXF DWG STEP X_T IGES SAT 3D PDF ¥2,530/ヶ (¥2,783/ヶ) 170-014-691
RS-204E DXF DWG STEP X_T IGES SAT 3D PDF ¥3,300/ヶ (¥3,630/ヶ) 170-014-692
RS-208E DXF DWG STEP X_T IGES SAT 3D PDF ¥4,400/ヶ (¥4,840/ヶ) 170-014-694

右にスライドするとさらに情報が見られます
