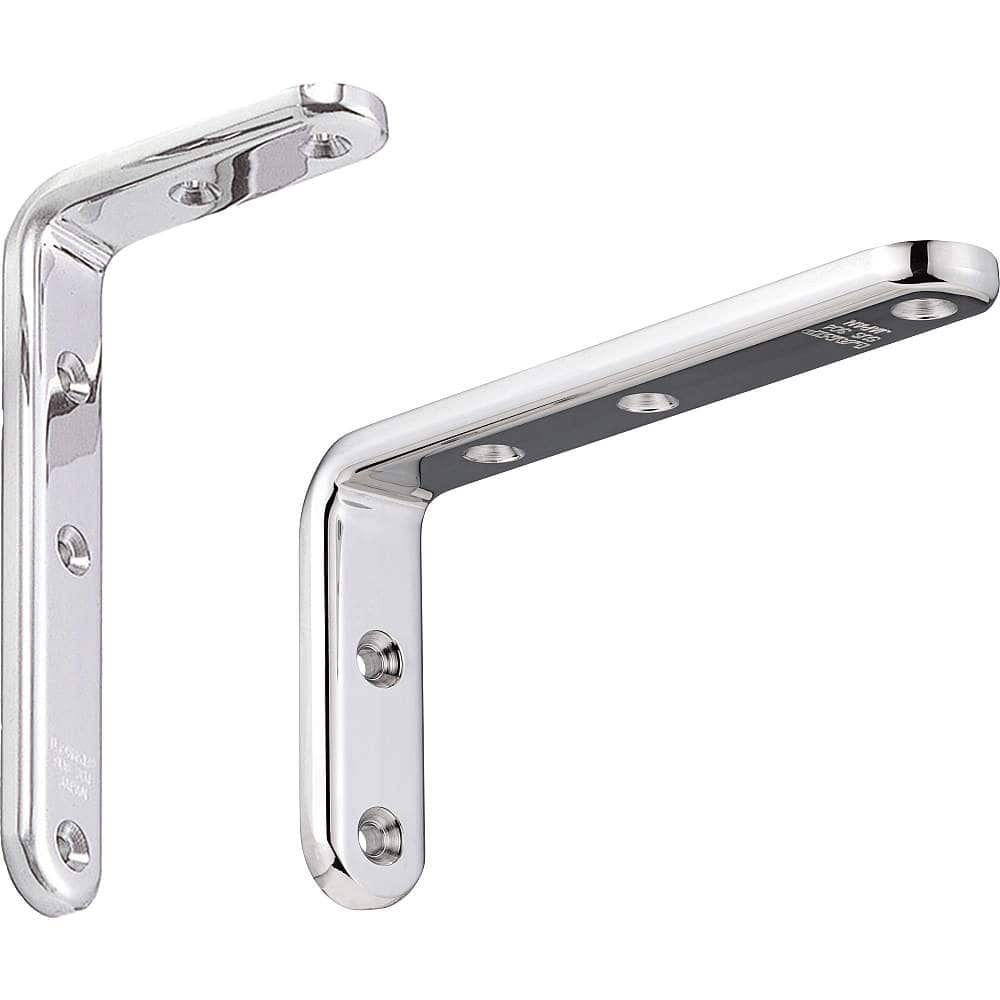

ステンレス アングル
SU-B型
●アングルの短手、長手のどちらでも棚板を取り付けて使用できます。
●ステンレス鋼製なので錆に強く、医療関係、船舶、バスルーム、キッチンのほか、さまざまな場所での補強金具、間仕切りパネルのブラケットとしてご使用いただけます。
●角部は丸みをつけた安全設計です。
●サテン仕上も製作可能です。
●ステンレス鋼製なので錆に強く、医療関係、船舶、バスルーム、キッチンのほか、さまざまな場所での補強金具、間仕切りパネルのブラケットとしてご使用いただけます。
●角部は丸みをつけた安全設計です。
●サテン仕上も製作可能です。
耐荷重試験実施
- 付属品
- ●十字穴付丸皿タッピンねじ4×25（ステンレス鋼）
- #キーワード
- #ブラケット #シンプル #オリジナル棚 #ウォールシェルフ #ラック #壁面収納 #飾り棚 #シルバー #棚受金具 #L字型 #L型棚受 #ドローイング棚受け
- CADBIM、IESなど
- カタログ
- 取説
- 仕様を見る・購入・見積り
- よくあるご質問・FAQ
- お問い合わせ
3件
／3件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
3件
3件中
絞り込み
- 製品情報・購入
- CAD・データダウンロード
- カタログ
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
絞り込み検索結果
3件
／3件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 耐荷重N | 耐荷重kgf | 長さL | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SU-B50M
品番
3Dビュー
|
SU-B50M | カート |
￥2,750/ヶ
(￥3,025/ヶ)
|
ログイン後 表示 |
− | − |  |
− | − | − | 127 | 13 | 50 | 120-030-184 | − | − | 4510932014281 |
|
SU-B65M
品番
3Dビュー
|
SU-B65M |
カート
|
￥3,350/ヶ
(￥3,685/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 127 | 13 | 65 | 120-030-185 | − | − | 4510932014298 |
|
SU-B80M
品番
3Dビュー
|
SU-B80M | カート |
￥3,850/ヶ
(￥4,235/ヶ)
|
ログイン後 表示 |
− | − | |
− | − | − | 98 | 10 | 80 | 120-030-186 | − | − | 4510932014304 |
右にスライドするとさらに情報が見られます
ご注意
●棚受として使用する際の荷重による傾きを防ぐため、開き角度が90°より少し広くなっています。現品にてご確認ください。
※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。
品番CAD・その他データダウンロード
絞り込み検索結果
3件
／3件中
| 品番 | 2D | 3D | 環境対応(RoHS) | ￥価格(税込) | 販売情報 | 注文コード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SU-B50M | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥2,750/ヶ (￥3,025/ヶ) | − | 120-030-184 |
| SU-B65M | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥3,350/ヶ (￥3,685/ヶ) | − | 120-030-185 |
| SU-B80M | DXF | DWG | STEP | X_T | IGES | SAT | 3D PDF | |
￥3,850/ヶ (￥4,235/ヶ) | − | 120-030-186 |
