WILLACH

ヴィトリスロブスタス ガラス引戸金物

大型のショーケースや壁面ウィンドウケースなどに最適な、アルミニウム合金製ガラス引戸金物。
●高度なセキュリティー

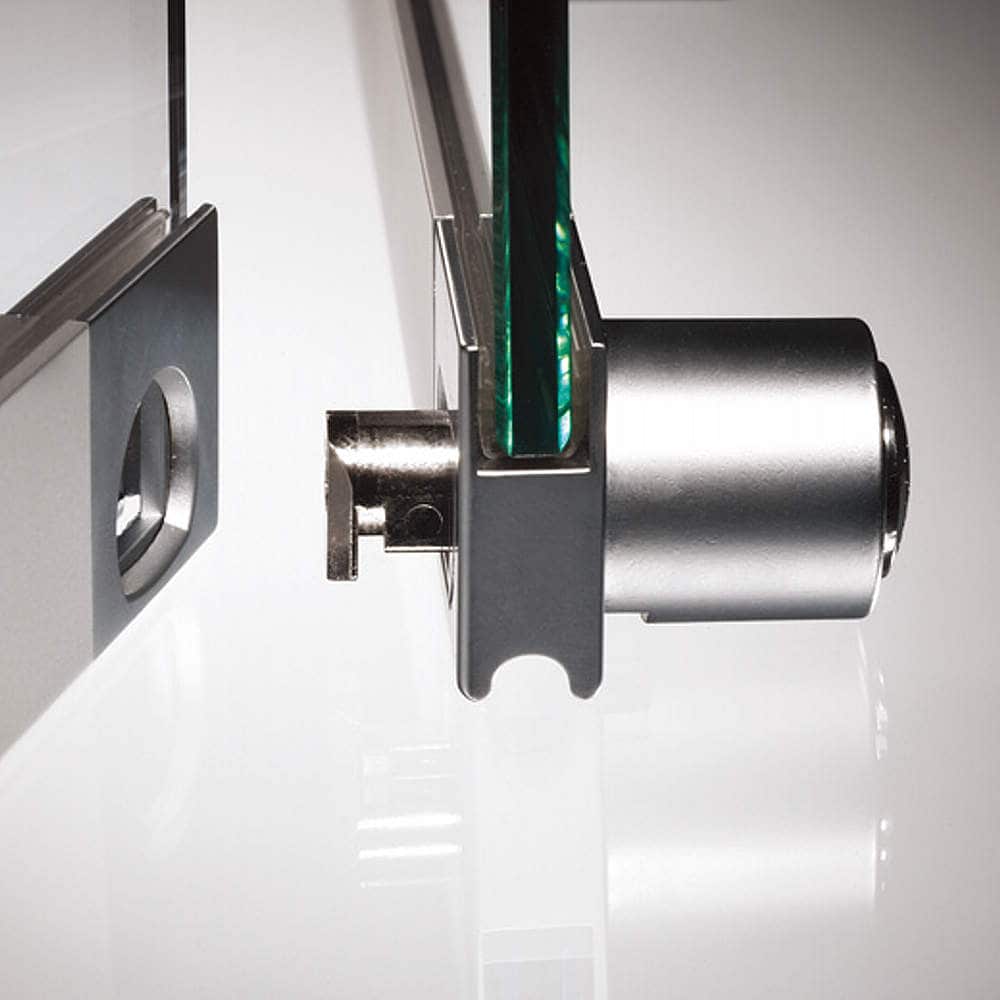

・カマ形状のデッドボルト機構(特許取得済)により、デッドボルトとフレームが外れにくくなっています。

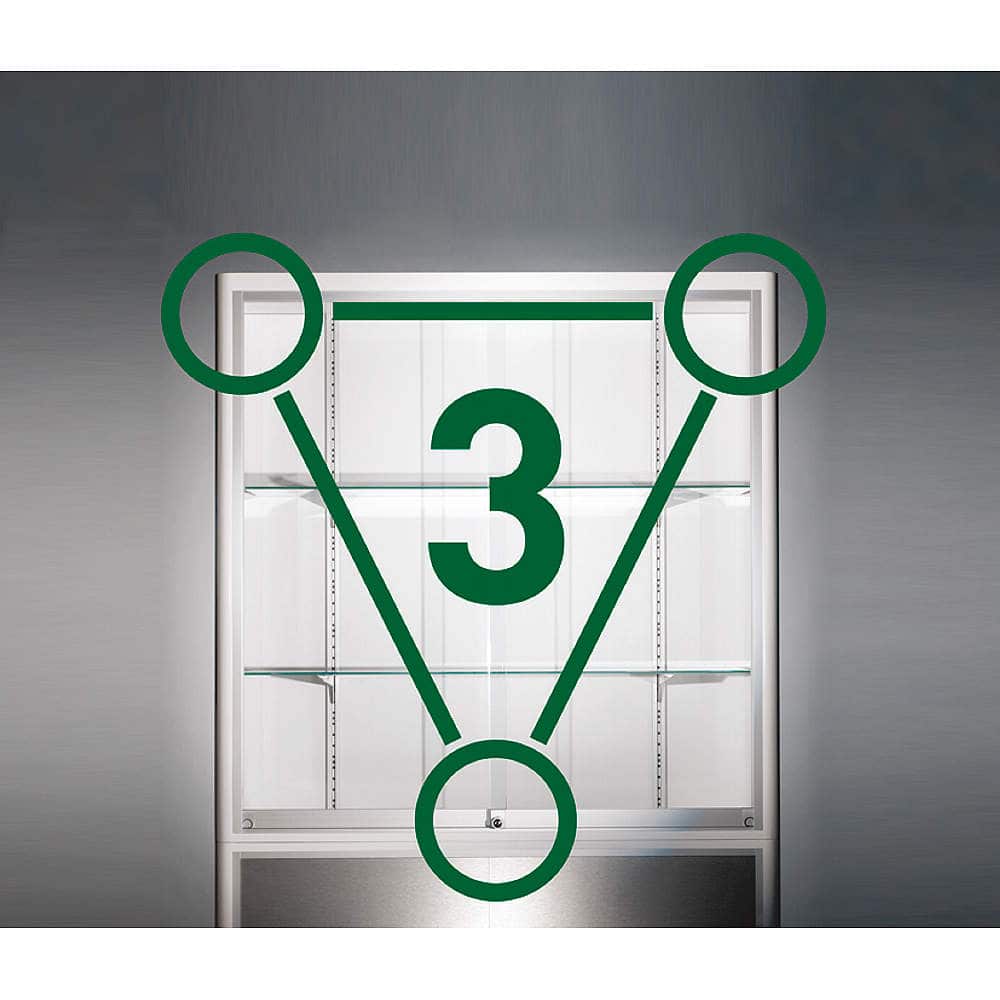

・鍵をかけると扉が外れにくい3ポイントセキュリティーです。上レール両端のダンパー2ヶ所とセキュリティー・デッドポイント機構で扉を固定するため、扉が上下、左右に動かず、レールから簡単に外れません。

●ガラス/フレームの加工が不要

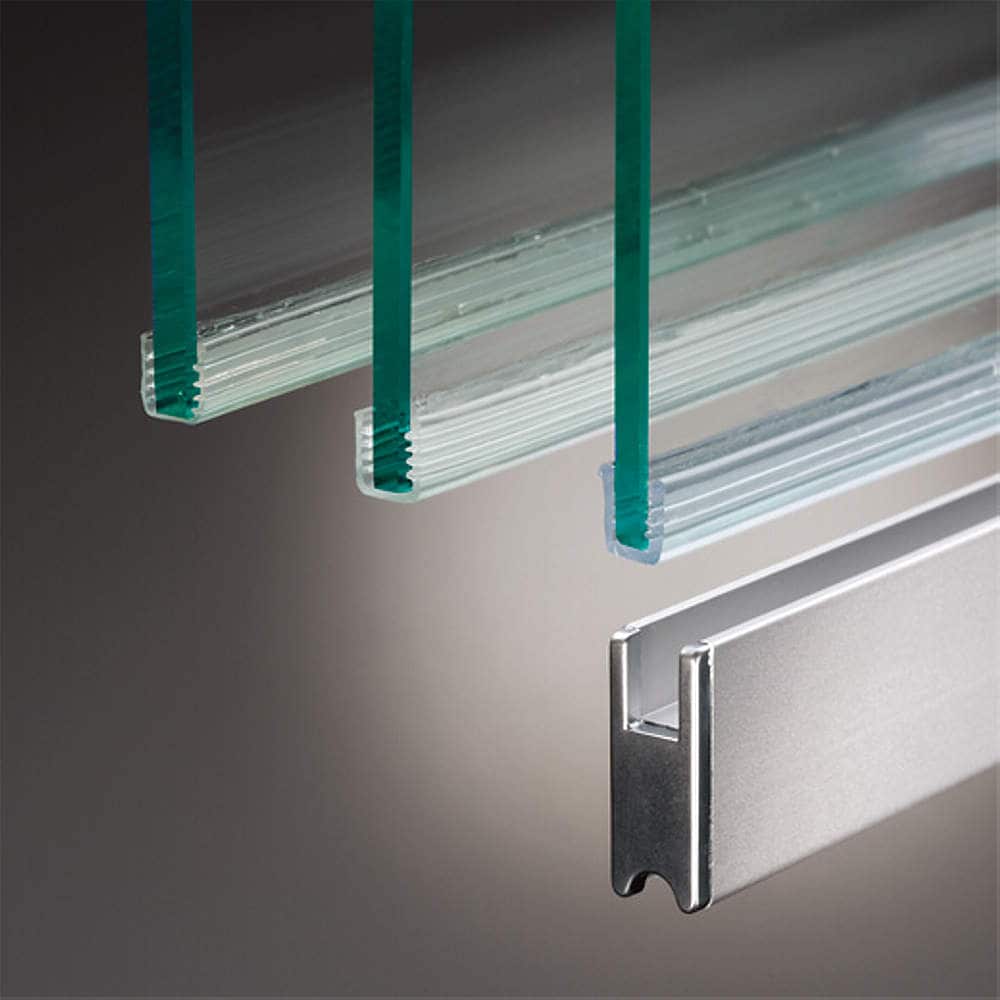

・標準化されたフレームにより、加工が不要です。下フレームは、ガラスを専用パッキンで挟むだけの簡単な構造です。(ガラス厚12mmの時はシリコーン系シーリング材などで固定します。)

●組み立てが簡単 ( 右下の二次元バーコードをご覧ください。)

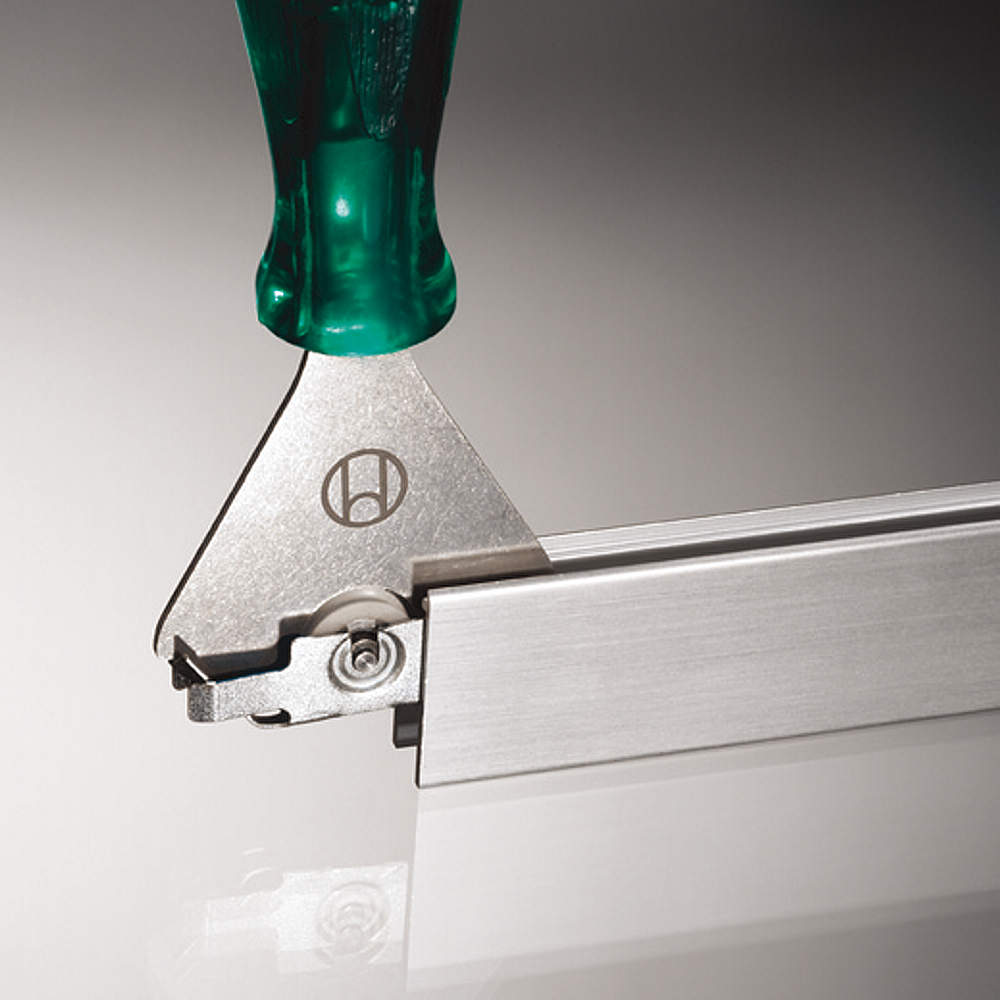

・ローラーは専用工具でワンタッチ取り付け。ねじが不要です。

●スムーズで静かな動き
・ボールベアリングを使用したローラーは耐久性に優れ、静かに動きます。

●コンパクトでスリムなデザイン
・高さ40mmの下フレーム、鍵、引手などコンパクトでスリムなデザインにコーディネイトします。
インセット扉用 インセット扉用 下荷重の製品 下荷重の製品
仕様
●ガラス厚:8、10、12mm
●扉質量:70kg以下(扉質量70kg以下扉1枚当り仕様)、140kg以下(扉質量140kg以下扉1枚当り仕様)
スガツネ工業はWILLACH(ビラハ)社の日本正規代理店です。
    • 取付
#キーワード
#納入参考図面
1
1件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

1
1件中
  • 製品情報・購入
  • CAD・データダウンロード
  • カタログ

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

部品セット

大型のショーケースや壁面ウィンドウケースなどに最適な、アルミニウム合金製ガラス引戸金物。
●高度なセキュリティー#n・カマ形状のデッドボルト機構(特許取得済)により、デッドボルトとフレームが外れにくくなっています。#n・鍵をかけると扉が外れにくい3ポイントセキュリティーです。上レール両端のダンパー2ヶ所とセキュリティー・デッドポイント機構で扉を固定するため、扉が上下、左右に動かず、レールから簡単に外れません。#n
●ガラス/フレームの加工が不要#n・標準化されたフレームにより、加工が不要です。下フレームは、ガラスを専用パッキンで挟むだけの簡単な構造です。(ガラス厚12mmの時はシリコン系シーリング材などで固定します。)#n
●組み立てが簡単 ( 右下の二次元バーコードをご覧ください。)#n・ローラーは専用工具でワンタッチ取り付け。ねじが不要です。#n
●スムーズで静かな動き#n・ボールベアリングを使用したローラーは耐久性に優れ、静かに動きます。#n
●コンパクトでスリムなデザイン#n・高さ40mmの下フレーム、鍵、引手などコンパクトでスリムなデザインにコーディネイトします。
[仕様]
●ガラス厚:8、10、12mm
●扉質量:70kg以下(扉質量70kg以下扉1枚当り仕様)、140kg以下(扉質量140kg以下扉1枚当り仕様)#n

スガツネ工業はWILLACH(ビラハ)社の日本正規代理店です。
絞り込み検索結果
1
1件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
検索用(構成部品は下記をご参照ください)
カート
(−)
お問い合わせください -

右にスライドするとさらに情報が見られます

別売品ローラー・ダンパー・エンドキャップ・引手・錠

画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
606.632.0000.415-D
カート
¥2,400/ヶ (¥2,640/ヶ)
お問い合わせください 150-001-361
610.050.0000.440
カート
¥4,800/ヶ (¥5,280/ヶ)
お問い合わせください 250-013-192 4510932110150
610.420.0000.305
カート
¥1,170/ヶ (¥1,287/ヶ)
お問い合わせください 乳白色 250-013-193 4510932110167
610.070.0000.610
カート
¥1,520/ヶ (¥1,672/ヶ)
お問い合わせください 250-013-191 4510932110143
610.450.0000.610
カート
¥9,480/ヶ (¥10,428/ヶ)
お問い合わせください 100-013-202 4510932041607
610.620.0002.610
カート
¥21,800/ヶ (¥23,980/ヶ)
お問い合わせください 150-013-195 4510932063203

右にスライドするとさらに情報が見られます

別売品レール・下フレーム・パッキン

画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
610.020.2460.110
カート
¥31,250/本 (¥34,375/本)
お問い合わせください 250-013-187 4510932110105
610.090.2460.110
カート
¥13,950/本 (¥15,345/本)
お問い合わせください 250-013-188 4510932110112
610.030.2460.110
カート
¥24,950/本 (¥27,445/本)
お問い合わせください 250-013-189 4510932110129
610.040.2460.110
カート
¥24,950/本 (¥27,445/本)
お問い合わせください 250-013-190 4510932110136
610.320.0000.305
カート
¥31,250/本 (¥34,375/本)
お問い合わせください 半透明 250-013-197 4510932110174

右にスライドするとさらに情報が見られます

別売品専用工具

画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
610.400.0000.000
カート
¥13,950/ヶ (¥15,345/ヶ)
お問い合わせください 270-013-203 4510932133227

右にスライドするとさらに情報が見られます

オプション

画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 注文コード 旧注文コード 新注文コード JANコード
606.120.2460.305
カート
¥7,600/本 (¥8,360/本)
お問い合わせください 透明 250-013-177 4510932110082
606.640.0000.415
カート
¥3,160/ヶ (¥3,476/ヶ)
お問い合わせください 150-013-180 4510932063180
610.110.2460.110
カート
¥19,300/本 (¥21,230/本)
お問い合わせください 250-013-198 4510932110181
610.368.2460.110
カート
¥31,250/本 (¥34,375/本)
お問い合わせください 250-013-200 4510932110198
610.370.2460.110
カート
¥35,000/本 (¥38,500/本)
お問い合わせください 250-013-201 4510932110204

右にスライドするとさらに情報が見られます

ご注意

●輸入元メーカーの判断により、予告なく形状や材料を含む仕様変更を行う場合があります。また、海外特有の基準で「寸法・色調・作動感のばらつき」が大きく、日本国内の常識とは異なる製品もございます。予めご了承いただいてご使用いただくか、お問い合せください。尚、カタログ記載以上の情報収集には、時間がかかる場合や、お客様が満足する回答が得られない場合もございますので、予めご了承ください。
●弊社は、お客様のニーズを満たすべく、世界の家具金物・建築金物・産業機器部品を長年に渡りご紹介をさせていただいております。弊社独自の厳しい品質管理を要求しておりますが、一部ご期待に沿わない製品もございます。現品をご確認いただき、ご理解の上、ご使用くださいますようお願いいたします。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

納まり図、軌跡図、加工図、その他データ

図面名 2D 3D PDF
納まり図 DXF DWG
STEP
X_T
IGES
SAT
PDF
納入参考図面(引き違い仕様) DXF DWG STEP X_T IGES SAT PDF

右にスライドするとさらに情報が見られます
