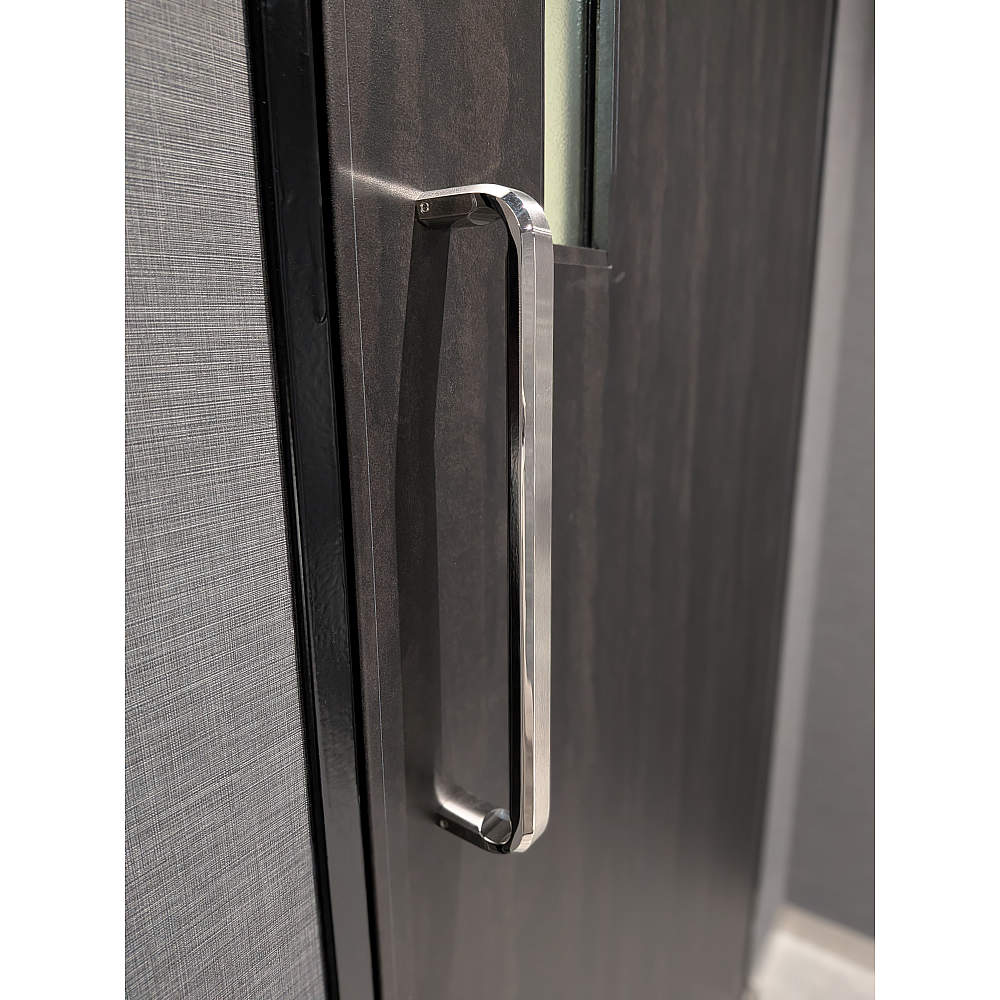

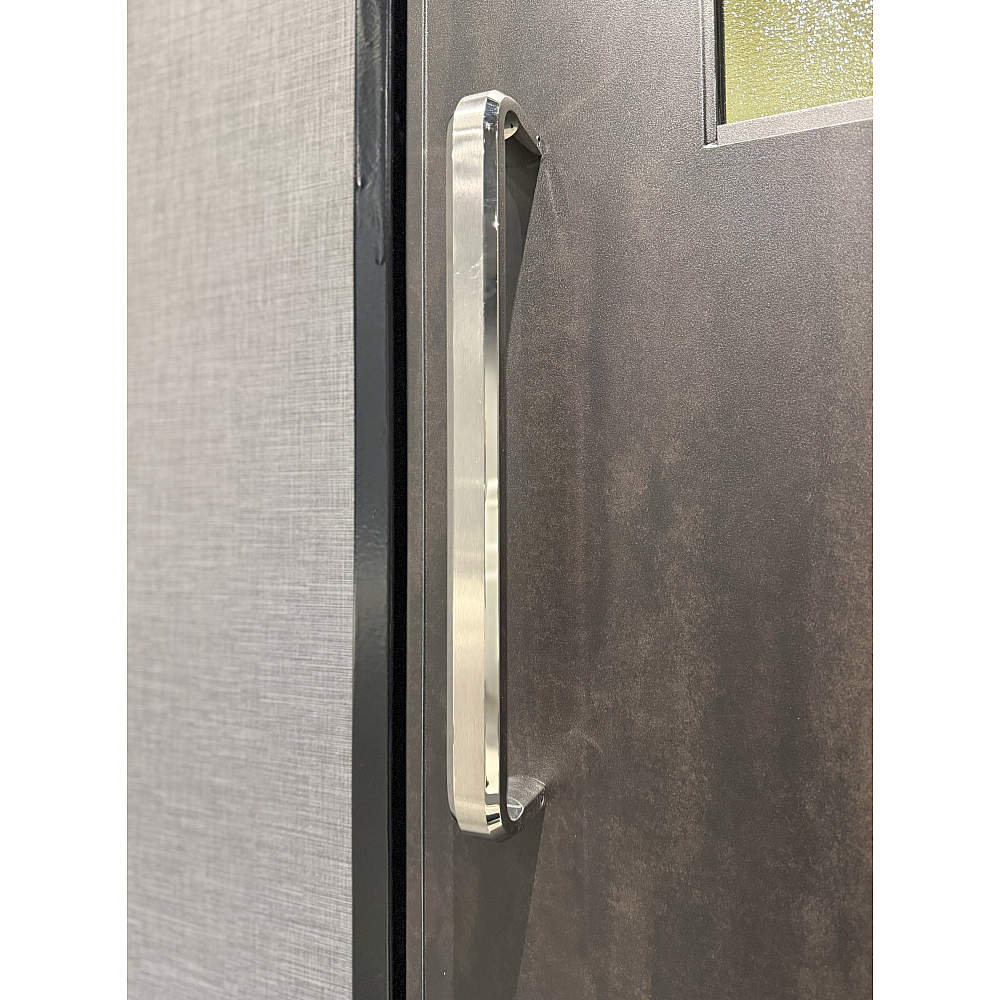

ステンレス ドアハンドル
ZL-1507型
●ZL-1502型がリニューアルしました。曲げがよりシャープなデザインです。
●最高級の「Zwei L仕上」を施しています。Zwei L仕上：極上の研磨技術により、品格のある「サテン」と、深遠な輝きの「ミラー」をコンビネーションした最高級の仕上げです。
●優れた耐食性を誇るステンレス鋼SUS316を使用しています。
●ガラスドア両面取付、木・金属製ドア両面取付、木・金属製ドア片面取付が可能です。ドアハンドルセット組み合わせ表をご覧ください。
●最高級の「Zwei L仕上」を施しています。Zwei L仕上：極上の研磨技術により、品格のある「サテン」と、深遠な輝きの「ミラー」をコンビネーションした最高級の仕上げです。
●優れた耐食性を誇るステンレス鋼SUS316を使用しています。
●ガラスドア両面取付、木・金属製ドア両面取付、木・金属製ドア片面取付が可能です。ドアハンドルセット組み合わせ表をご覧ください。
SUS316 のステンレス鋼または相当の材料を使用
- 仕様
- ●両面取付仕様のZL-1507-WNは、ZL-1507-OS（室外側ドアハンドル）とZL-1507-IS（室内側ドアハンドル）で構成しています。
- 付属品
- ●ZL-1507-IS（片面取付仕様）：六角棒スパナ、六角穴付止めねじ、取付ブラケット
ZL-1507-WN（両面取付仕様）：六角棒スパナ、ボルトセット
- オプション品
- ●丸座 ZL-1507-R
- CADBIM、IESなど
- カタログ
- 取説
9件
／9件中
現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。
9件
9件中
絞り込み
- 製品情報・購入
- カタログ
- 選定ツール・WEB
- ブランド・シリーズ特長
仕様書・購入・見積り
カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。
本体
絞り込み検索結果
9件
／9件中
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 仕様 | 色 | ピッチ | 材料 | 長さ | 高さ | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
ZL-1507-OS-192 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − |  |
− | − | − | 片面取付丸座無（室外側） | シルバー系 | 192 | ステンレス鋼 | 248 | 68,69 | 100-048-619 | − | − | 4510932194280 |
|
|
ZL-1507-IS-192 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | 片面取付丸座無（室内側） | シルバー系 | 192 | ステンレス鋼 | 248 | 68,69 | 100-048-620 | − | − | 4510932194297 |
|
|
ZL-1507-WN-192 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | 両面取付丸座無セット | シルバー系 | 192 | ステンレス鋼 | 248 | 68,69 | 100-048-625 | − | − | − |
|
|
ZL-1507-OS-320 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | 片面取付丸座無（室外側） | シルバー系 | 320 | ステンレス鋼 | 376 | 68,69 | 100-048-621 | − | − | 4510932194303 |
|
|
ZL-1507-IS-320 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | 片面取付丸座無（室内側） | シルバー系 | 320 | ステンレス鋼 | 376 | 68,69 | 100-048-622 | − | − | 4510932194310 |
|
|
ZL-1507-WN-320 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | 両面取付丸座無セット | シルバー系 | 320 | ステンレス鋼 | 376 | 68,69 | 100-048-626 | − | − | − |
|
|
ZL-1507-OS-640 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | 片面取付丸座無（室外側） | シルバー系 | 640 | ステンレス鋼 | 696 | 68,69 | 100-048-623 | − | − | 4510932194327 |
|
|
ZL-1507-IS-640 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | 片面取付丸座無（室内側） | シルバー系 | 640 | ステンレス鋼 | 696 | 68,69 | 100-048-624 | − | − | 4510932194334 |
|
|
ZL-1507-WN-640 |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | − | − | − | − | 両面取付丸座無セット | シルバー系 | 640 | ステンレス鋼 | 696 | 68,69 | 100-048-627 | − | − | − |
右にスライドするとさらに情報が見られます
【丸座 ZL-1507-R】オプション品
| 画像・3Dビュー | 品番 | 在庫/注文 | ￥価格(税込) | 在庫 | 販売情報 | 記号 | 環境対応(RoHS) | 旧品番 | 新品番 | セット名 | 注文コード | 旧注文コード | 新注文コード | JANコード |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
ZL-1507-R |
カート
|
別途見積
(別途見積)
|
お問い合わせください | − | − | |
− | − | − | 100-048-634 | − | − | 4510932194389 |
右にスライドするとさらに情報が見られます
本品は1セット（2ヶ）単位での販売です。ご注文数「1」で1セットです。
ご注意
●片面取付仕様（ZL-1507-OS、ZL-1507-IS）は、取付ねじは付属しておりません。扉の仕様に合わせて、適切なねじをご準備ください。
●扉に加工する取付穴のピッチは、公差±1で加工してください。
●外形、取付方法の変更予定はありませんが、内部構造は変更する可能性があります。あらかじめご了承ください。
●適応範囲外のドア厚に取り付ける場合には、別途ボルトをご用意ください。
