スライド丁番

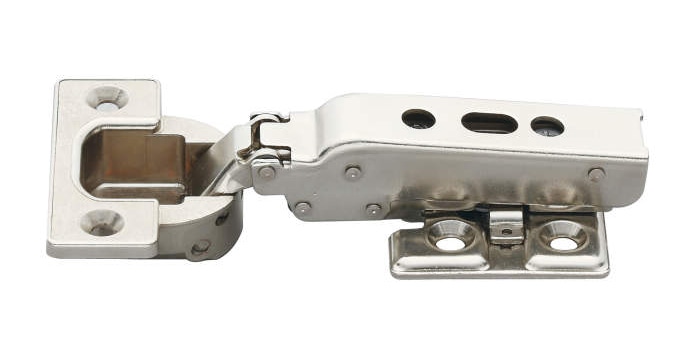

スライド丁番とは、開き戸の内側に取り付けて扉を開閉するための部品です。スライド蝶番、スライドヒンジとも呼ばれます。
扉や蓋を閉じたときに、丁番が筐体の中におさまり見えなくなる多軸構造で、一般的には家具や店舗什器などの開き戸に使われています。
ソフトクローズ機構（ダンパー内蔵）、重量用、ワンタッチ取り付けをはじめとした施工性（省施工）など、さまざまな機能と種類をご用意しています。スガツネ独自のダンパー機構、ラプコンが搭載された製品もラインアップしています。
149件
／149件中
- 表示切替：
-
- 詳細
- 画像
- 比較
- 表示件数：
- 24
- 60
- 120
- 1
- 2
- 3
- ...
- 次
- 最後
-
- ソフトクローズ
- 弊社20万回開閉試験クリア
●ダンパー機能付はスピードを5段階で調節できます。●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。カタログを開く（見開き版）
ラプコン機構搭載製品
モーションデザインテック製品
-
-
-
-
- ソフトクローズ
- 弊社20万回開閉試験クリア
●ダンパー機能付はスピードを5段階で調節できます。●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。カタログを開く（見開き版）
ラプコン機構搭載製品
モーションデザインテック製品
-
-
-
-
- ソフトクローズ
- 弊社20万回開閉試験クリア
●ダンパー機能付はスピードを5段階で調節できます。●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。カタログを開く（見開き版）
ラプコン機構搭載製品
モーションデザインテック製品
-
-
-
-
- ソフトクローズ
- 弊社20万回開閉試験クリア
●ダンパー機能付はスピードを5段階で調節できます。●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。●吊元のオープニングクリアランスが小さいです。カタログを開く（見開き版）
ラプコン機構搭載製品
モーションデザインテック製品
-
-
-
-
-
-
-
-
-

|
|
|
|
|
|
|
|
|
|
|||||||||||||||
| 種類 |
本体
|
本体
|
本体
|
本体
|
本体
|
本体
|
本体
|
本体
|
本体
|
本体
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
座金
|
関連部品
|
| シリーズ |
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ
|
オリンピアシリーズ / 230シリーズ
|
| 取付相手（扉側） |
木 / ガラス
|
木 / ガラス
|
木 / ガラス
|
木 / ガラス
|
木 / ガラス
|
木 / ガラス
|
木 / ガラス
|
木
|
木
|
木
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
| 開き角度 |
105°
|
85°
|
105°
|
85°
|
105° / 85°
|
85°
|
93°
|
100°
|
100°
|
93°
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
かぶせ量 分類
説明
|
全かぶせ
|
全かぶせ
|
半かぶせ
|
半かぶせ
|
半かぶせ
|
半かぶせ
|
インセット / インセット（厚扉用）
|
全かぶせ（厚扉用）
|
半かぶせ（厚扉用）
|
インセット（厚扉用）
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
かぶせ量（mm）
説明
|
5〜9mm / 15〜19mm
|
15〜19mm
|
10〜14mm / 5〜9mm
|
10〜14mm
|
5〜9mm
|
5〜9mm / 10〜14mm
|
0mm（インセット） / 5〜9mm
|
22〜26mm
|
12〜16mm
|
0mm(インセット) / 0mm（インセット）
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
付加機能
説明
|
ソフトクローズ（内蔵） / キャッチ付 / オープンタイプ / キャッチなし
|
ソフトクローズ（内蔵） / キャッチなし / キャッチ付
|
ソフトクローズ（内蔵） / キャッチなし / キャッチ付 / オープンタイプ
|
ソフトクローズ（内蔵） / キャッチなし / キャッチ付
|
ソフトクローズ（内蔵） / キャッチなし / キャッチ付 / オープンタイプ
|
ソフトクローズ（内蔵） / キャッチなし / キャッチ付
|
ソフトクローズ（内蔵） / キャッチなし / キャッチ付 / オープンタイプ
|
キャッチなし / キャッチ付 / ソフトクローズ（内蔵）
|
ソフトクローズ（内蔵） / キャッチなし / キャッチ付
|
キャッチなし / キャッチ付 / ソフトクローズ（内蔵）
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
| 推奨扉厚（mm） |
15〜20mm
|
15〜20mm
|
15〜20mm
|
15〜20mm
|
15〜20mm
|
15〜20mm
|
15〜20mm / 18〜30mm（厚扉）
|
18〜30mm（厚扉）
|
18〜30mm（厚扉）
|
18〜30mm（厚扉）
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
| 推奨ガラス厚（mm） |
4〜6mm
|
4〜6mm
|
4〜6mm
|
4〜6mm
|
4〜6mm
|
4〜6mm
|
4〜6mm
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
| 本体色 |
シルバー
|
シルバー
|
シルバー
|
シルバー
|
シルバー
|
シルバー
|
シルバー
|
シルバー
|
シルバー
|
シルバー
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
| カップ径 |
Φ35
|
Φ35
|
Φ35
|
Φ35
|
Φ35
|
Φ35
|
Φ35
|
Φ40
|
Φ40
|
Φ40
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
| カップ部のねじピッチ |
45mm
|
45mm
|
45mm
|
45mm
|
45mm
|
45mm
|
45mm
|
48mm
|
48mm
|
48mm
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
| 座金ねじ穴数 |
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
4
|
4
|
4
|
4
|
4
|
−
|
| 座金ピッチ（mm） |
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
53
|
53
|
30
|
30
|
30
|
32
|
32
|
32
|
32
|
32
|
32
|
32
|
32
|
−
|
座金厚み
説明
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
−
|
0mm(標準厚)
|
0mm(標準厚)
|
0mm(標準厚)
|
5mm
|
0mm(標準厚)
|
0mm(標準厚)
|
5mm
|
0mm(標準厚)
|
0mm(標準厚)
|
5mm
|
0mm(標準厚)
|
5mm
|
0mm(標準厚)
|
−
|
| 価格 |
¥370/ヶ〜
|
¥455/ヶ〜
|
¥395/ヶ〜
|
¥480/ヶ〜
|
¥405/ヶ〜
|
¥485/ヶ〜
|
¥500/ヶ〜
|
¥695/ヶ〜
|
¥770/ヶ〜
|
¥880/ヶ〜
|
¥205/ヶ
|
¥240/ヶ
|
¥200/ヶ
|
¥210/ヶ
|
¥235/ヶ
|
¥200/ヶ
|
¥210/ヶ
|
¥235/ヶ
|
¥210/ヶ
|
¥225/ヶ
|
¥210/ヶ
|
¥225/ヶ
|
¥230/ヶ
|
¥7/本〜
|
