重量用ワンタッチスライド丁番J95シリーズ

LAMP®

2ヶ使いで最大25kg、3ヶ使いで最大40kgの重量扉・大型扉に対応！

2ヶ使いで25kg

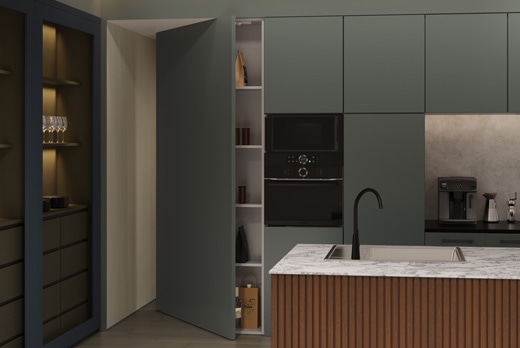

住宅や店舗の大型収納など、さまざまな大型扉に使用できます。

加工・取付効率UP!

5個使いが2個使いでOK!

従来のスライド丁番よりも使用個数を減らせるため、施工や取付時間を短縮でき、見た目もすっきりします。

ガラス扉用フェイスプレート

ガラス扉用フェイスプレート

別売のガラス扉用フェイスプレートを併用することで、ガラス扉にも取り付けられます。

扉の寸法と丁番の取付個数

木扉の場合
ガラス扉の場合

ガラス扉 8mm

ガラス扉 10mm

上端、下端の丁番は扉端部から200mm以内に取り付けてください。3個使いの場合、取付ピッチは均等幅としてください。

扉の脱着がワンタッチで簡単

  • 取付方法

    マウンティングプレート先端に丁番本体の軸部を合わせてはめ込み、 カチッとはまるまで丁番本体の後端部を押し下げます。

  • 取外方法

    ロックレバーを押し上げて、 丁番本体をマウンティングプレートから外します。

簡単で敏速な扉調整方法

  • 偏心カム機構により、前後調整ねじ、上下調整ねじを回すだけで各方向の扉調整ができます。調整ねじをゆるめ、位置を決めて固定するという一連の作業が不要なため、簡単に扉位置調整が行えます。かぶせ量、傾きは、かぶせ量調整ねじを回して調整します。

調整方向・調整量・調整方法について

  • 前後調整

    調節量：＋1.5mm、−2.5mm

    前後調整ねじを左回転すると扉は前に、右回転で後ろに移動します。

  • かぶせ量調整(左右調整)

    調節量：＋0mm、−4mm

    かぶせ量調整ねじを右回転するとかぶせ量は少なく、左回転で多くなります。

  • 上下調整

    調節量：±3mm

    右吊元の場合、上下調整ねじを左回転すると扉は上に、右回転で下に移動します。

  • 傾き調整

    調節量：−

    かぶせ量調整ねじを左右回転して調整します。

フラットでスマートなデザイン

  • 本体上面に調整ねじなどの突起が無いスマートなデザインです。
    ロックレバーが本体後部より突出することがないため安全です。
