重量用ワンタッチスライド丁番

J95
95°開き/25mmかぶせ PAT
●2ヶ使いで最大25kg、3ヶ3使いで最大40kgの大型扉に対応。(ガラス扉の場合は最大35kg)

●扉の脱着がワンタッチで簡単。

●簡単で敏速な扉調整方法。

●スマートな形状。
  • 弊社4万回開閉試験クリア
仕様
●扉の三次元調整機能(前後+1.5mm、−2.5mm、上下±3mm、かぶせ〔左右〕+0mm、−4mm)
別売品
●マウンティングプレート(取付座金)J95-P6T
●ガラス扉用フェイスプレート GH-J95FP型
●丸皿タッピンねじ 5×18NI
オプション品
●本体カバー J95SC-25型
●座金カバー J95ZC型
#キーワード
#シンクス(SHINX)加工機用データ対応 #ホマッグ(HOMAG)woodWOP対応 #PYTHA(パイタ・ピタ)対応 #ビエッセ(BIESSE)B_SOLID対応
4
4件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

4
4件中
絞り込み
対象
製品
4

現在の絞込条件

種類
シリーズ
取付相手(扉側)
開き角度
かぶせ量 分類 説明
かぶせ量(mm) 説明
付加機能 説明
推奨扉厚(mm)
推奨ガラス厚(mm)
本体色
本体材料
カップ径
カップ部のねじピッチ
価格
以上
 〜
以下
RoHS2対応
CAD

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ(プロ向け):地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果
4
4件中
画像・3Dビュー 品番 在庫/注文 ¥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 付加機能 注文コード 旧注文コード 新注文コード JANコード
品番J95-24/25T
J95-24/25T カート
¥1,860/ヶ (¥2,046/ヶ)
ログイン後
表示
シルバー キャッチなし 160-026-905 4510932140409
品番J95-C24/25T
J95-C24/25T カート
¥1,860/ヶ (¥2,046/ヶ)
ログイン後
表示
シルバー キャッチ付 160-026-731 4510932065573
品番J95-24-25T BN
J95-24-25T BN カート
¥2,480/ヶ (¥2,728/ヶ)
ログイン後
表示
ブラック キャッチなし 160-034-919 4510932184748
J95-C24-25T BN カート
¥2,480/ヶ (¥2,728/ヶ)
ログイン後
表示
ブラック キャッチ付 160-034-916 4510932184717

右にスライドするとさらに情報が見られます

取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

納まり図、軌跡図、加工図、その他データ

図面名 2D 3D その他
軌跡図 DXF DWG
STEP
X_T
IGES
SAT
ZIP
シンクス加工機用データ DXF
DWG
STEP
X_T
IGES
SAT
ZIP
ホマッグwoodWOP用データ
DXF
DWG
STEP
X_T
IGES
SAT
ZIP
PYTHA(パイタ)用データ (CAD/CAMソフト)
DXF
DWG
STEP
X_T
IGES
SAT
ZIP
ビエッセ B_SOLID用データ
DXF
DWG
STEP
X_T
IGES
SAT
ZIP

右にスライドするとさらに情報が見られます

品番CAD・その他データダウンロード

本体

絞り込み検索結果
4
4件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
J95-24/25T DXF DWG STEP X_T IGES SAT 3D PDF ¥1,860/ヶ (¥2,046/ヶ) 160-026-905
J95-C24/25T DXF DWG STEP X_T IGES SAT 3D PDF ¥1,860/ヶ (¥2,046/ヶ) 160-026-731
J95-24-25T BN DXF DWG STEP X_T IGES SAT 3D PDF ¥2,480/ヶ (¥2,728/ヶ) 160-034-919
J95-C24-25T BN DXF DWG STEP X_T IGES SAT 3D PDF ¥2,480/ヶ (¥2,728/ヶ) 160-034-916

右にスライドするとさらに情報が見られます

CAD丁番+座金 組み合わせCADダウンロード用品番

絞り込み検索結果
1
1件中
品番 2D 3D PDF 環境対応(RoHS) ¥価格(税抜) 販売情報 注文コード
J95-24/C24_25T+J95-P6T DXF DWG STEP X_T IGES SAT 3D PDF (−) -

右にスライドするとさらに情報が見られます

カタログ訂正・更新のご案内

弊社ではデジタルブック版 総合カタログの掲載情報を随時更新しております。
本ページ上部のカタログ内容は、最新情報です。

設計支援・選定ツール

  • カート収納式厨房
    使用場所:
    カート収納式厨房
    備考:
    厨房台の収納扉に、重量用スライドヒンジをご採用いただきました。厨房台の下にカートを収納するため下板が取付できず、通常のものと比べて筐体の剛性が求められていました。それに伴い、扉自体の剛性も必要だったため、重い扉でもしっかり支えることができる本品が採用となりました。
  • カート収納式厨房
    使用場所:
    カート収納式厨房
    備考:
    厨房台の収納扉に、重量用スライドヒンジをご採用いただきました。厨房台の下にカートを収納するため下板が取付できず、通常のものと比べて筐体の剛性が求められていました。それに伴い、扉自体の剛性も必要だったため、重い扉でもしっかり支えることができる本品が採用となりました。
  • カート収納式厨房
    使用場所:
    カート収納式厨房
    備考:
    厨房台の収納扉に、重量用スライドヒンジをご採用いただきました。厨房台の下にカートを収納するため下板が取付できず、通常のものと比べて筐体の剛性が求められていました。それに伴い、扉自体の剛性も必要だったため、重い扉でもしっかり支えることができる本品が採用となりました。
  • オフィス
    使用場所:
    オフィス
  • オフィス
    使用場所:
    オフィス
    備考:

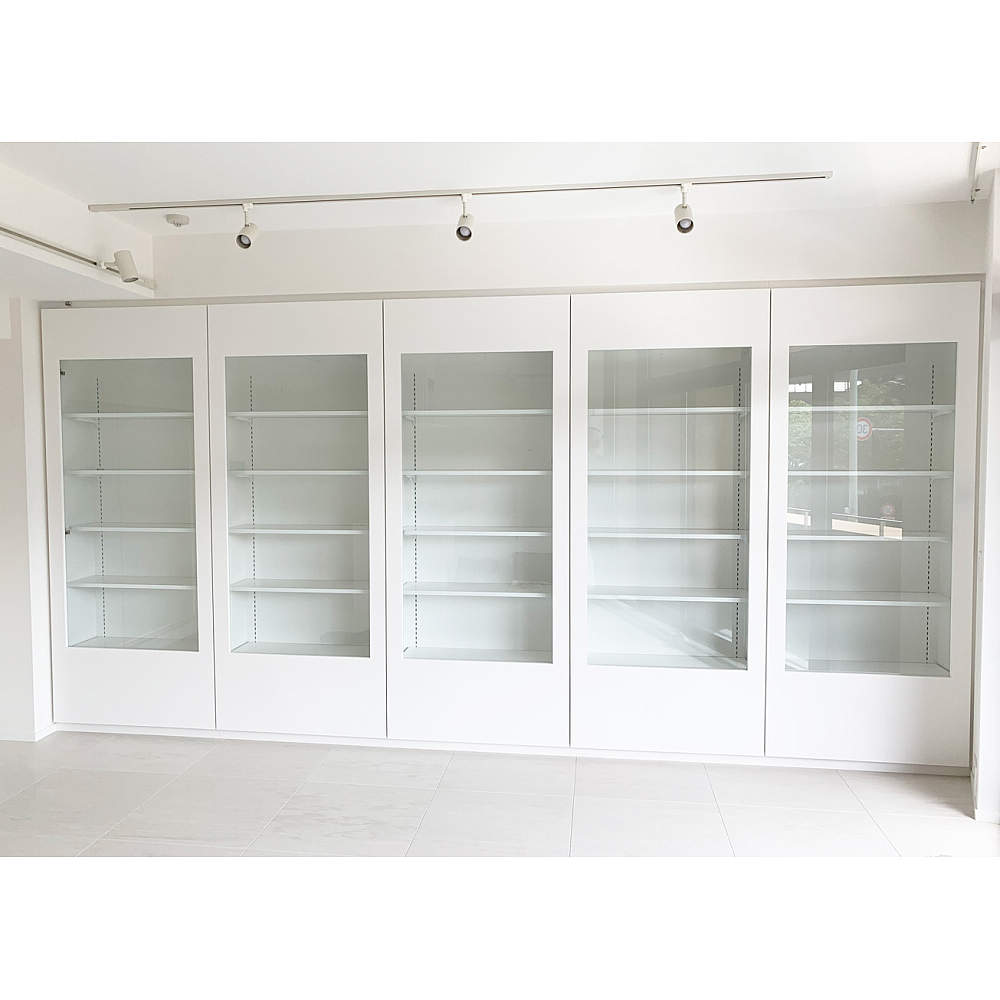

    3ヶ3使いで最大40kgの大型扉に対応できるため、重い扉も少ないスライド丁番で取り付けでき施工スピードアップにつながります。
