ガススプリング・オイルダンパー
ガススプリング・オイルダンパーとは、蓋・扉を軽く操作できる製品で、シリンダーやガスダンパーとも呼ばれています。ガスやオイルの性質を利用して、扉や蓋を軽く持ち上げたり、ソフトクローズさせることが可能です。
便利なサービス
41件
／41件中
- 表示切替：
-
- 詳細
- 画像
- 比較
- 表示件数：
- 24
- 60
- 120
- 1
- 2
- 次
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
- 受注対応品
●電動モーターによる伸縮動作により扉の自動開閉が可能となります。●上下の伸縮動作を手元のボタンで行えます。●自動車業界にも採用実績のある製品で、大型工作機械の扉開閉部などにも最適です。●モーターでボールねじが上下移動する仕組みです。●IP67規格に適合しています。●駆動音が小さいため静かでスリムな動作が可能です。●従来の電動アクチュエーターと比べ、位置出しも容易です。●詳細は弊社営業担当までお問い合わせください。カタログを開く（見開き版）
IP規格対応(防水・防塵)
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
●ステンレス鋼製のガススプリングです。耐食性の求められる環境に適しています。●ワイパーリングや低温設計などのオプション機能を追加できます。●ストローク寸法200mmが追加になりました。カタログを開く（見開き版）
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
●ボールスタッド仕様で簡単に着脱でき、メンテナンス性が向上します。●ステンレス鋼製ガススプリングに対応したボールスタッドです。●分解して筐体と扉に取り付けます。ボール部をくぼみに押し当てるだけでパチンとはまるため、組み立ての時間を短縮できます。カタログを開く（見開き版）
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
●ボールスタッド仕様で簡単に着脱でき、メンテナンス性が向上します。●ステンレス鋼製ボールスタッド WX22-AISI304、WG18-AISI304に対応したブラケットです。カタログを開く（見開き版）
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
●引き込み式のガススプリングで、天井の下蓋や、下開きの扉を引き込んで閉めた状態を保持することができます。●ステンレス鋼製や閉まり際でソフトクローズになる仕様もあります。詳細はお問い合わせください。●ワイパーリングや低温設計などのオプション機能を追加できます。カタログを開く（見開き版）
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-
-
-
CAD・BIM・IESなど
-
取説ダウンロード
-
カタログを見る
-

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

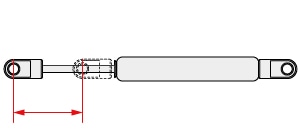

ストローク
説明
|
－
|
200 / 100 / 150 / 250
|
－
|
－
|
100 / 150 / 200
|
30 / 60
|
－
|
74
|
60 / 80 / 100 / 140 / 160 / 180 / 250 / 20 / 120 / 200 / 220 / 296 / 88
|
20 / 40 / 60 / 120 / 150 / 80 / 100 / 180 / 200 / 220 / 250 / 160 / 140
|
40 / 60 / 80 / 100 / 120 / 150 / 20 / 160 / 180 / 200 / 250 / 220 / 140 / 346 / 396 / 296 / 96 / 145 / 196 / 246
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
20 / 40 / 60 / 80 / 100 / 120 / 150 / 160 / 180 / 200 / 220 / 250 / 140 / 300 / 350 / 400
|
|
長さL（mm）
説明
|
－
|
245 ～ 445 / 151 ～ 251 / 195 ～ 345 / 335 ～ 585
|
－
|
－
|
232 ～ 332 / 282 ～ 432 / 332 ～ 532
|
84 ～ 114 / 114 ～ 174
|
－
|
161 ～ 235
|
146.5 ～ 206.5 / 167.5 ～ 247.5 / 186.5 ～ 286.5 / 238.5 ～ 378.5 / 258.5 ～ 418.5 / 278.5 ～ 458.5 / 348.5 ～ 598.5 / 86.5 ～ 106.5 / 125.5 ～ 185.5 / 165.5 ～ 265.5 / 205 ～ 325 / 225 ～ 365 / 245 ～ 405 / 265 ～ 445 / 285 ～ 485 / 305 ～ 525 / 335 ～ 585 / 390 ～ 685 / 159 ～ 247
|
107.5 ～ 127.5 / 126.5 ～ 166.5 / 146.5 ～ 206.5 / 206.5 ～ 326.5 / 236.5 ～ 386.5 / 167.5 ～ 247.5 / 186.5 ～ 286.5 / 278.5 ～ 458.5 / 298.5 ～ 498.5 / 318.5 ～ 538.5 / 348.5 ～ 598.5 / 258.5 ～ 418.5 / 158.5 ～ 218.5 / 178.5 ～ 258.5 / 198.5 ～ 298.5 / 218.5 ～ 338.5 / 238.5 ～ 378.5
|
105.5 ～ 145.5 / 125.5 ～ 185.5 / 146.5 ～ 226.5 / 165.5 ～ 265.5 / 185.5 ～ 305.5 / 215.5 ～ 365.5 / 86.5 ～ 106.5 / 245 ～ 405 / 265 ～ 445 / 285 ～ 485 / 335 ～ 585 / 305 ～ 525 / 145 ～ 205 / 165 ～ 245 / 185 ～ 285 / 225 ～ 365 / 205 ～ 325 / 145.5 ～ 205.5 / 165.5 ～ 245.5 / 185.5 ～ 285.5 / 205.5 ～ 325.5 / 225.5 ～ 365.5 / 245.5 ～ 405.5 / 265.5 ～ 445.5 / 285.5 ～ 485.5 / 305.5 ～ 525.5 / 335.5 ～ 585.5 / 439 ～ 785 / 489 ～ 885 / 389 ～ 685 / 189 ～ 285 / 240 ～ 385 / 289 ～ 485 / 339 ～ 585
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
95.5 ～ 115.5 / 115.5 ～ 155.5 / 135.5 ～ 195.5 / 155.5 ～ 235.5 / 175.5 ～ 275.5 / 195.5 ～ 315.5 / 225.5 ～ 375.5 / 245 ～ 405 / 265 ～ 445 / 285 ～ 485 / 305 ～ 525 / 335 ～ 585 / 225 ～ 365 / 145 ～ 205 / 165 ～ 245 / 185 ～ 285 / 205 ～ 325 / 385 ～ 685 / 435 ～ 785 / 485 ～ 885 / 235 ～ 385
|
| 伸長力N |
－
|
100 / 200 / 300 / 400
|
－
|
－
|
－
|
50 / 100
|
－
|
－
|
100 / 50 / 150 / 200 / 250 / 400 / 300 / 350 / 500 / 600 / 60 / 80
|
50 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 500 / 600
|
50 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1150
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
50 / 100 / 150 / 200 / 250 / 300 / 350 / 400 / 500 / 600 / 700 / 800 / 900 / 1000 / 1150
|
| 伸長力kgf |
－
|
10 / 21 / 31 / 41
|
－
|
－
|
－
|
5 / 10
|
－
|
－
|
10 / 5 / 15 / 21 / 26 / 41 / 31 / 36 / 51 / 30 / 40 / 61 / 20 / 6 / 8
|
5 / 10 / 15 / 20 / 25 / 31 / 36 / 41 / 51 / 61
|
5 / 10 / 15 / 20 / 25 / 31 / 36 / 41 / 51 / 61 / 71 / 82 / 92 / 102 / 117
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
5 / 10 / 15 / 20 / 25 / 31 / 36 / 41 / 51 / 61 / 71 / 82 / 92 / 102 / 117
|
|
ロッド径（mm）
説明
|
－
|
8 / 6
|
－
|
－
|
6
|
3
|
－
|
6
|
6 / 8 / 10
|
6 / 8
|
6 / 8 / 10
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
6 / 8 / 10
|
|

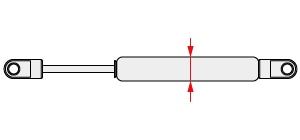

シリンダー径（mm）
説明
|
－
|
19 / 15
|
－
|
－
|
19
|
10
|
－
|
15
|
15 / 19( 0)(－1) / 22
|
15 / 19( 0)(－1)
|
15 / 19( 0)(－1) / 22
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
15 / 19( 0)(－1) / 22
|
| ロッド側先端形状 |
－
|
金属製アイレット / ボールスタッド
|
ボールスタッド
|
－
|
金属製アイレット
|
金属製アイレット
|
選択式
|
－
|
樹脂製アイレット / 金属製アイレット / ボールスタッド
|
樹脂製アイレット
|
金属製アイレット
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
金属製アイレット
|
－
|
－
|
－
|
ボールスタッド
|
| シリンダ側先端形状 |
－
|
金属製アイレット / ボールスタッド
|
ボールスタッド
|
－
|
金属製アイレット
|
金属製アイレット
|
選択式
|
－
|
樹脂製アイレット / 金属製アイレット / ボールスタッド
|
樹脂製アイレット
|
金属製アイレット
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
－
|
金属製アイレット
|
－
|
－
|
－
|
ボールスタッド
|
| 在庫状況 |
－
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
特注対応品
|
標準在庫
|
標準在庫
|
受注対応品
|
受注対応品
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
標準在庫
|
受注対応品
|
| 価格 |
－
|
¥19,100/本～
|
¥6,500/ヶ～
|
¥5,400/ヶ
|
¥25,900/本～
|
¥5,900/本～
|
別途見積
|
¥10,300/本～
|
¥6,300/本～
|
別途見積
|
別途見積
|
¥1,100/ヶ～
|
¥1,150/ヶ～
|
¥1,190/ヶ
|
¥1,330/ヶ
|
¥1,030/ヶ
|
¥1,330/ヶ
|
¥1,390/ヶ
|
¥1,470/ヶ
|
¥1,200/ヶ～
|
¥2,260/ヶ
|
¥1,810/ヶ
|
¥1,910/ヶ
|
別途見積
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
