昇降装置

長方形なので2方向から計算します。

偏荷重データ

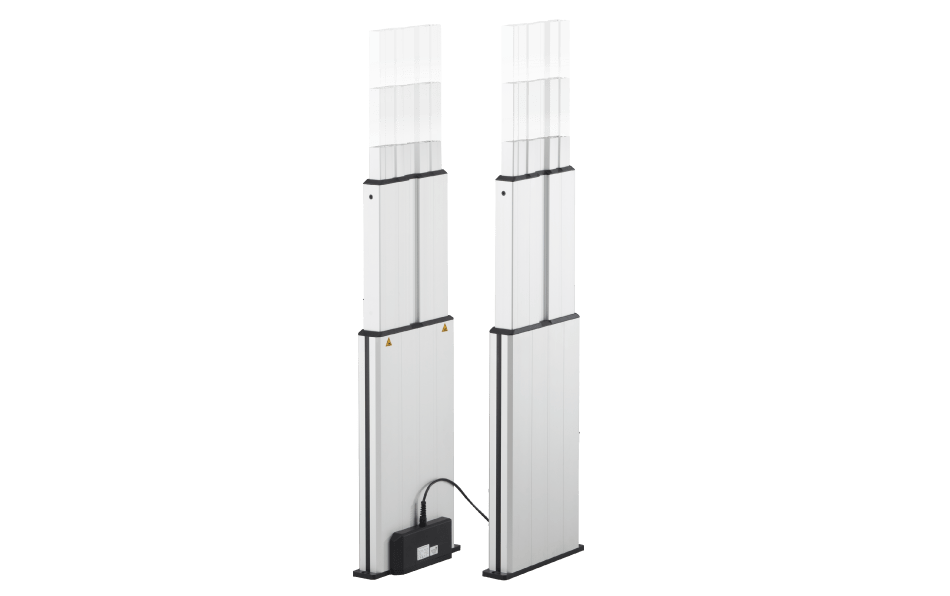

・マルチリフト ML-1型

Mx=150N･m
My=100N･m

・マルチリフト ML-2型

Mx=200N･m
My=100N･m

・マルチリフト ML-2-IM型、ML-2-CL型、ML-2-ESD型

Mx=200N･m
My=130N･m

※上記データは均等に偏荷重が掛かった場合にのみ有効です。不均等に掛かる場合には60%を耐荷重として計算してください。
※数値などは例で、あくまで目安であり保証値ではありません。詳細はご相談ください。

計算例

マルチリフトML-1型(Mx)

X=250N　L=500mmのとき、
Mx=W×L
Mx=250(N)×0.5(m)
Mx=125N･m
150N･m>125N･m
なので、使用可能。

マルチリフトML-1型(My)

X=200N　L=400mmのとき、
My=W×L
My=200(N)×0.4(m)
My=80N･m
100N･m>80N･m
なので、使用可能。

正方形（円）なので1方向のみ計算します。

偏荷重データ

・アルファコローネ

M=200N･m

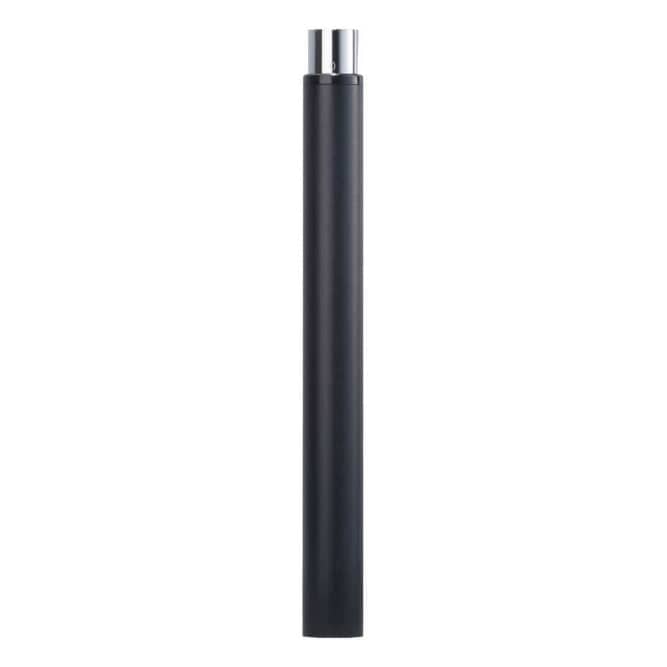

・スリムリフト

M=100N･m

・パワーリフト

M=125N･m

※上記データは均等に偏荷重が掛かった場合にのみ有効です。不均等に掛かる場合には60%を耐荷重として計算してください。
※数値などは例で、あくまで目安であり保証値ではありません。詳細はご相談ください。

計算例

アルファコローネ(M)

W=500N
L=350mmのとき、My=W×L
My=500(N)×0.35(m)
M=175N･m
200N･m>175N･m
なので、使用可能。

偏荷重データ

・マルチリフト ML-1型

Mx=300N･m

・マルチリフト ML-2型

Mx=400N･m

・スリムリフト

M=200N･m

・アルファコローネ

M=400N･m

・パワーリフト

M=250N･m

※上記データは均等に偏荷重が掛かった場合にのみ有効です。不均等に掛かる場合には60%を耐荷重として計算してください。
※数値などは例で、あくまで目安であり保証値ではありません。詳細はご相談ください。

計算例

マルチリフト ML-1型(Mx)

W=500N
L=500mmのとき、My=W×L
Mx=500(N)×0.5(m)
M=250N･m
300N･m>250N･m
なので、使用可能。
