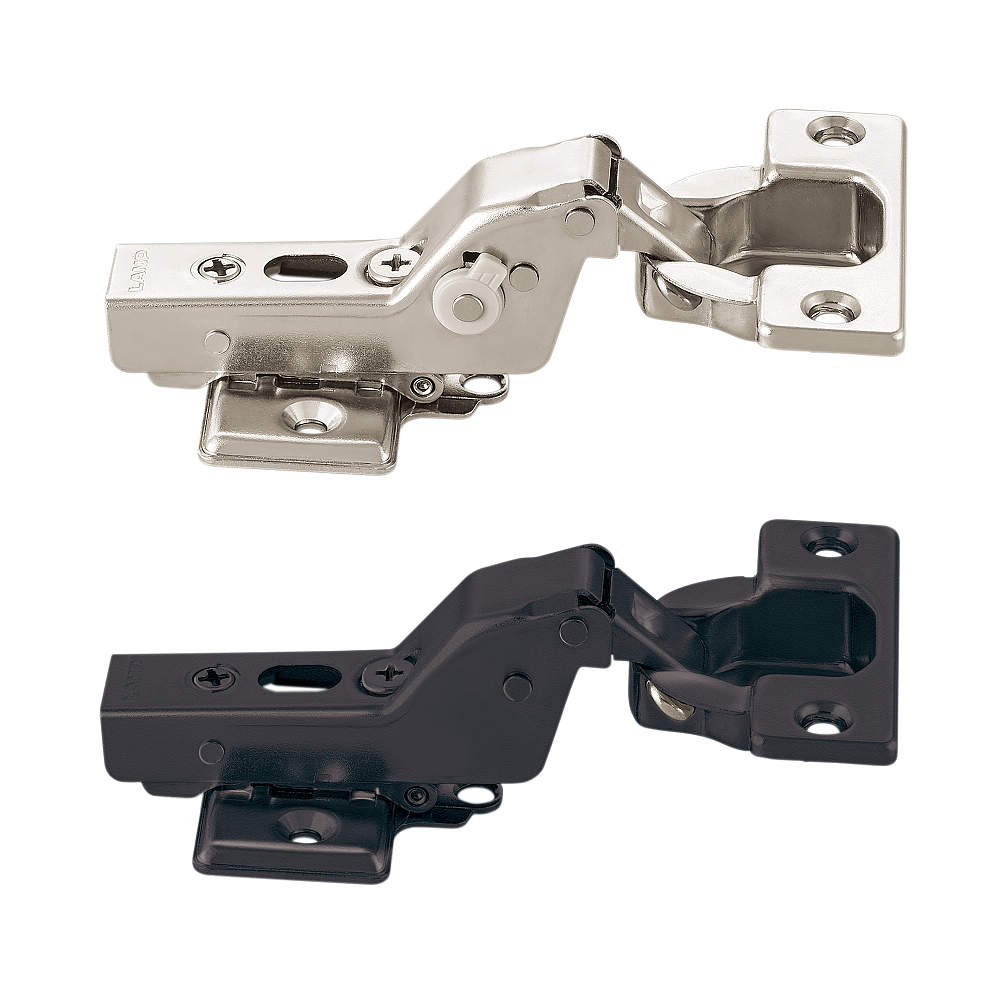

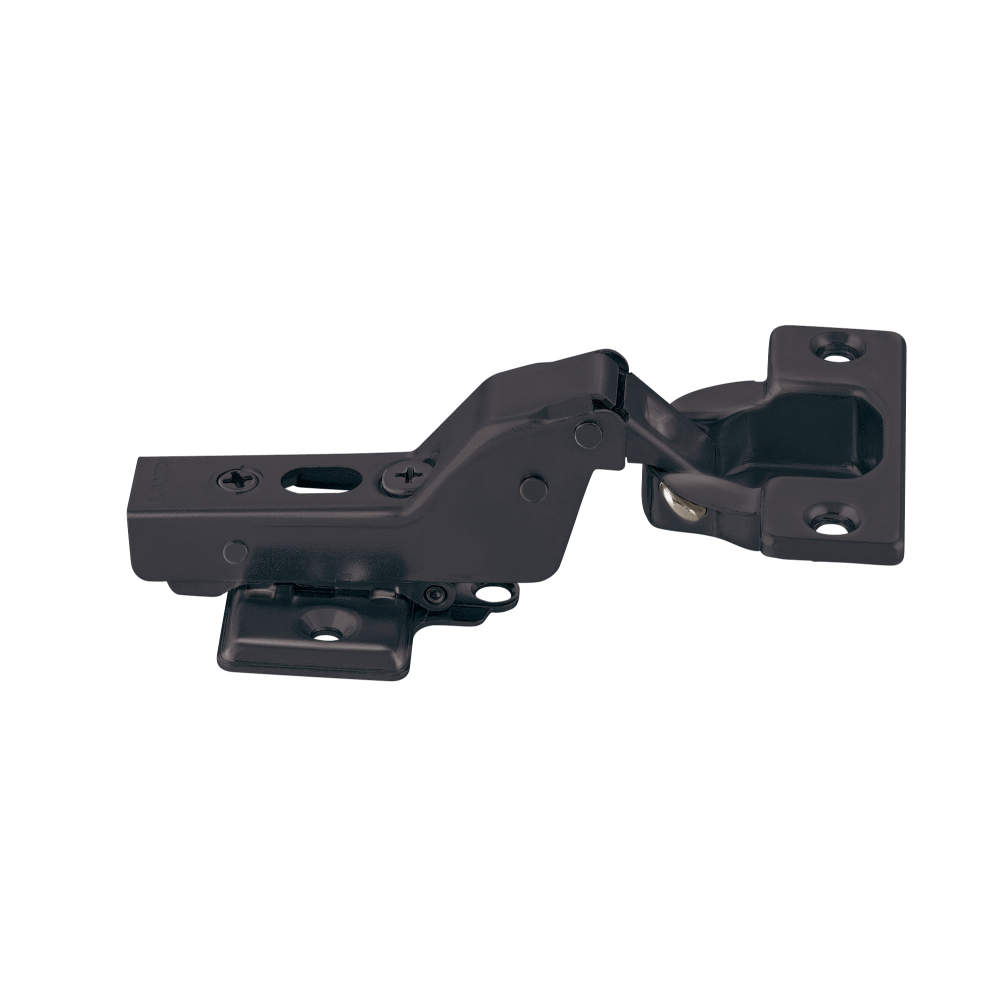

写真は別売のマウンティングプレートとの組み合わせです。

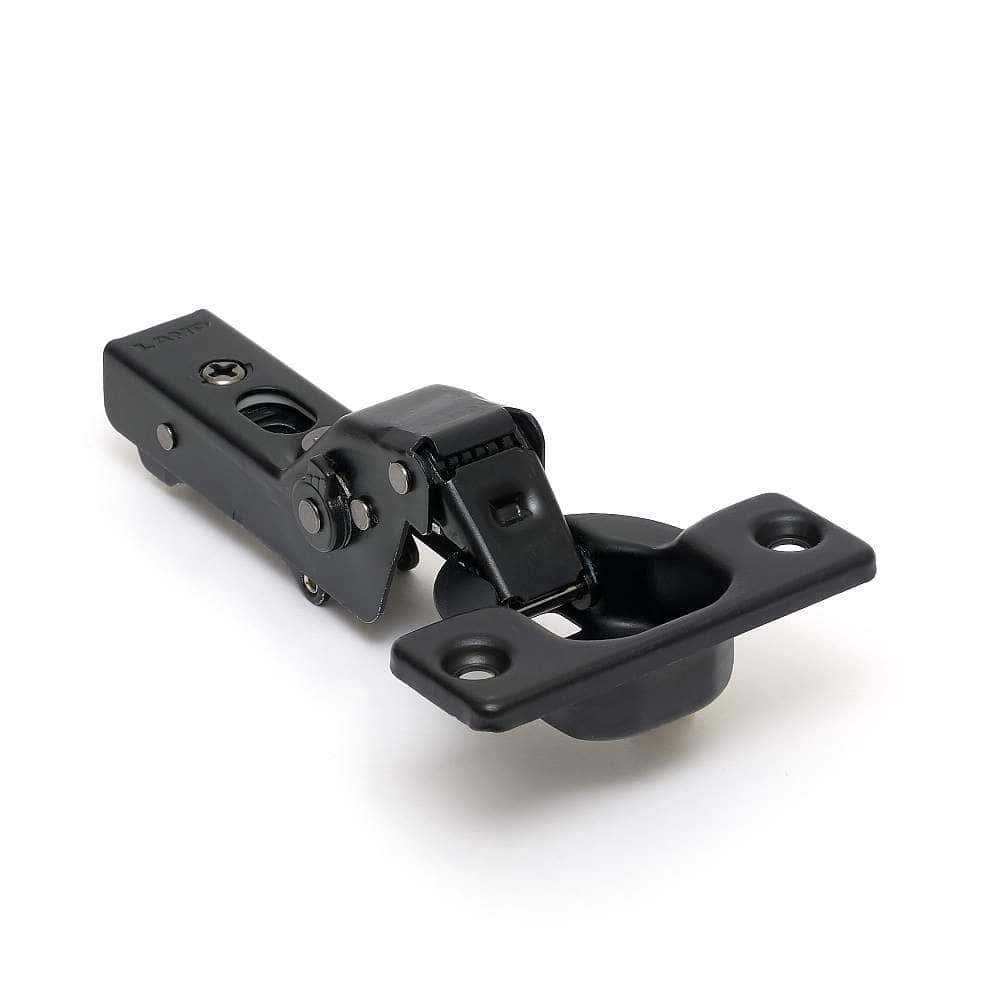

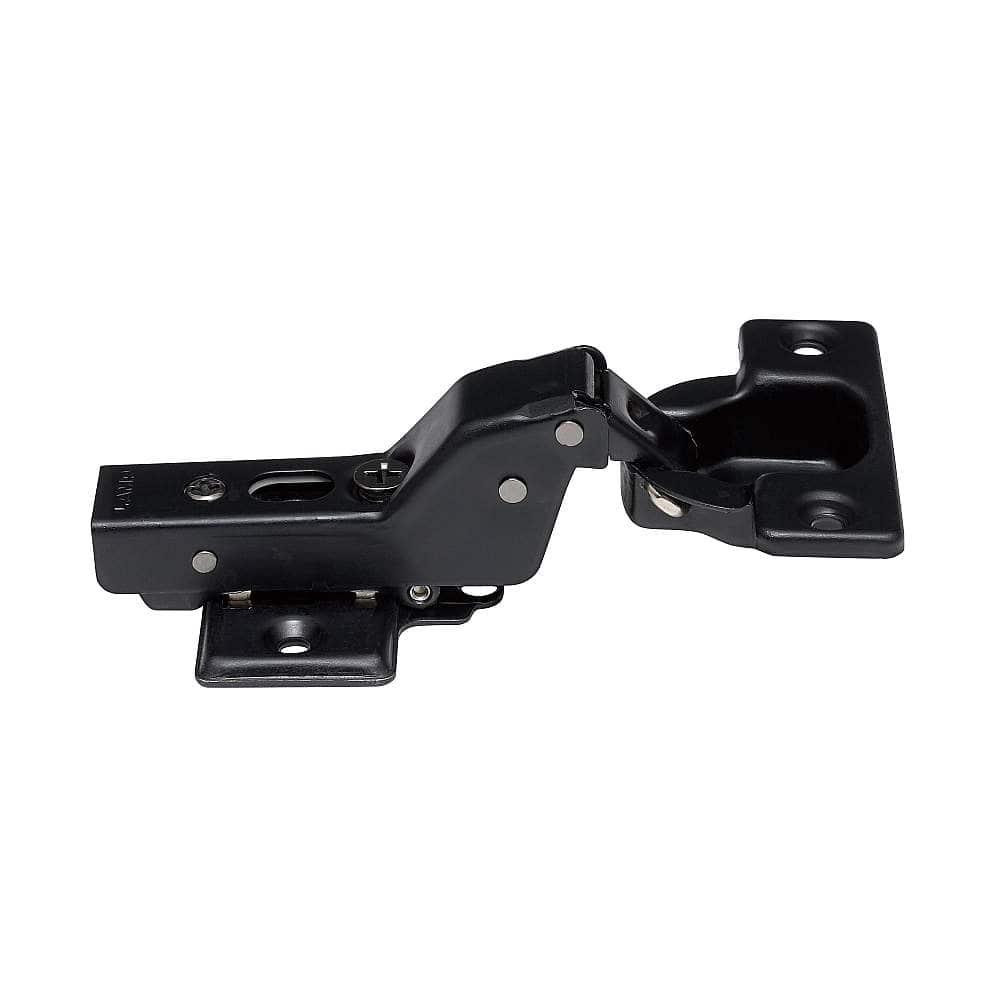

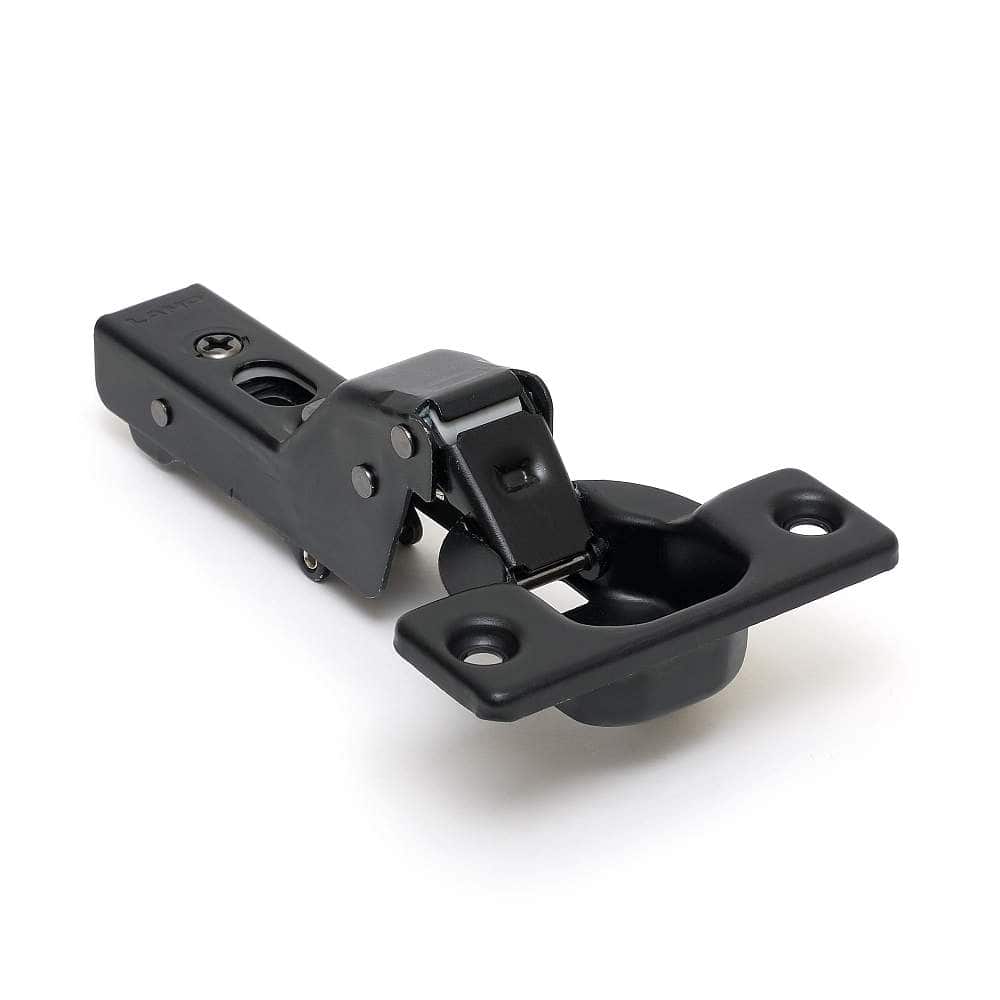

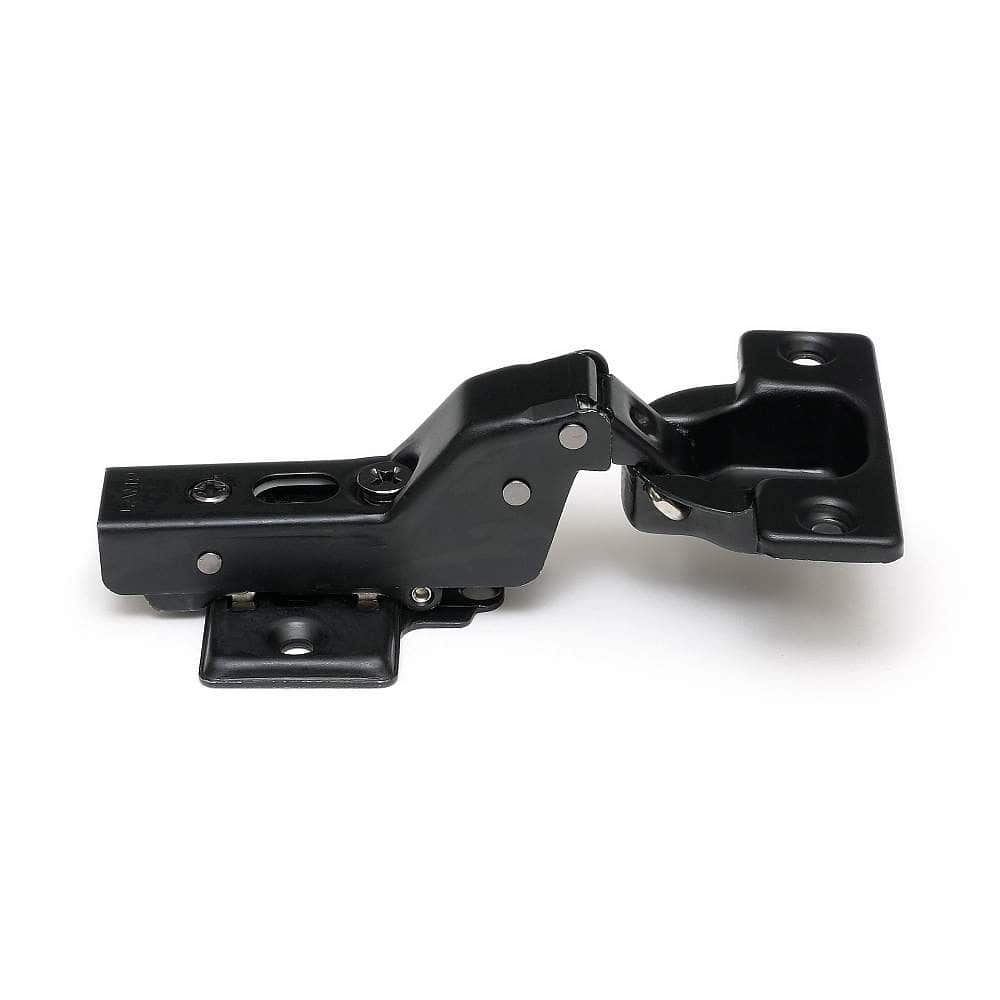

ラプコン搭載 オリンピア スライド丁番
360
93°開き/インセット/ダンパー内蔵タイプ PAT
●ダンパー機能付はスピードを5段階で調節できます。
●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。
●吊元のオープニングクリアランスが小さいです。
●オープンタイプ仕様は、プッシュラッチと併用で、プッシュオープン仕様となります。
●吊元のオープニングクリアランスが小さいです。
- 弊社20万回開閉試験クリア
- ソフトクローズ
ラプコン機構搭載製品
モーションデザインテック製品
- 仕様
- ●扉の三次元調整機能（前後＋1.5mm、−2.5mm、上下±2.5mm、かぶせ〔左右〕＋0mm、−4mm）
●使用温度：0℃〜40℃
- 別売品
- ●オリンピアシリーズ マウンティングプレート（取付座金）
●丸皿タッピンねじ 3.5×15
- 推奨ねじ
- ●呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ
