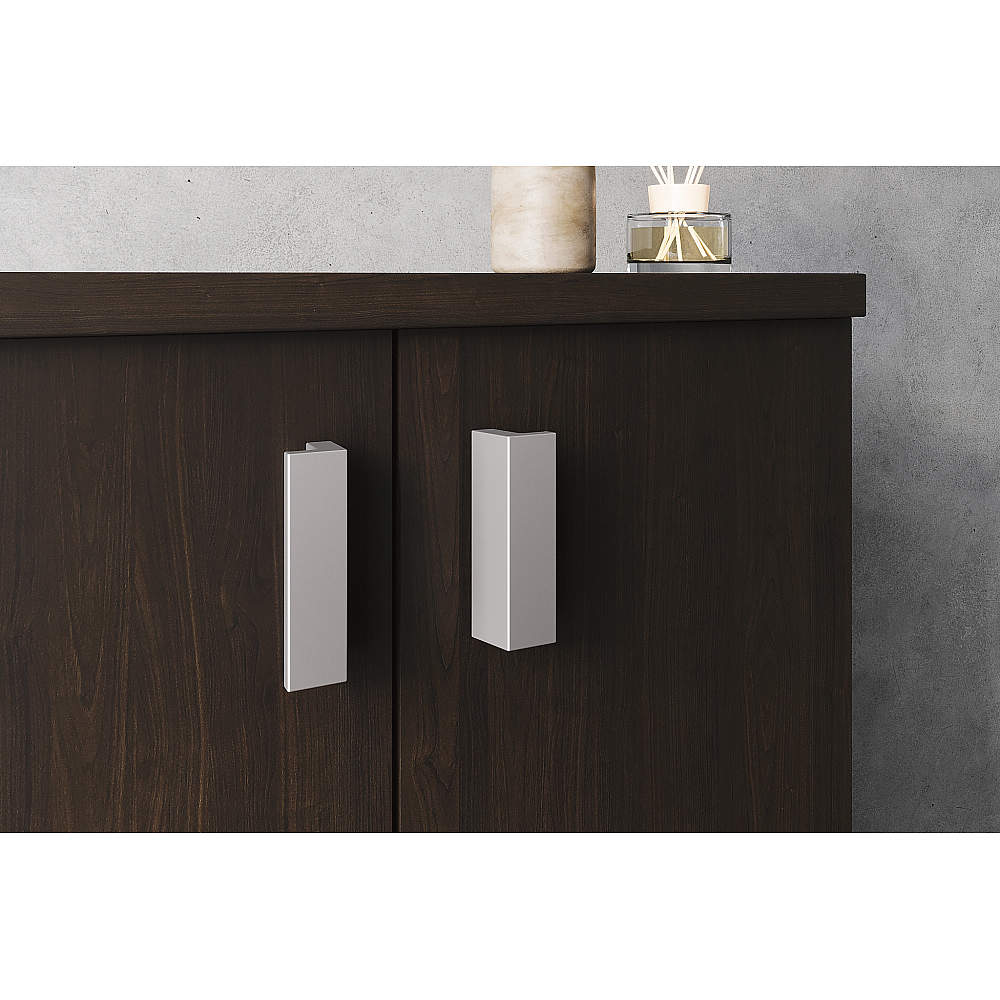

LAMP TBハンドルシリーズ

アルミ押出ハンドル

ALH型
PAT
●先端の滑り止めや埃溜り防止など、細やかな配慮をしたデザインです。
●滑らかで触り心地の良い質感です。
耐荷重試験実施 耐荷重試験実施

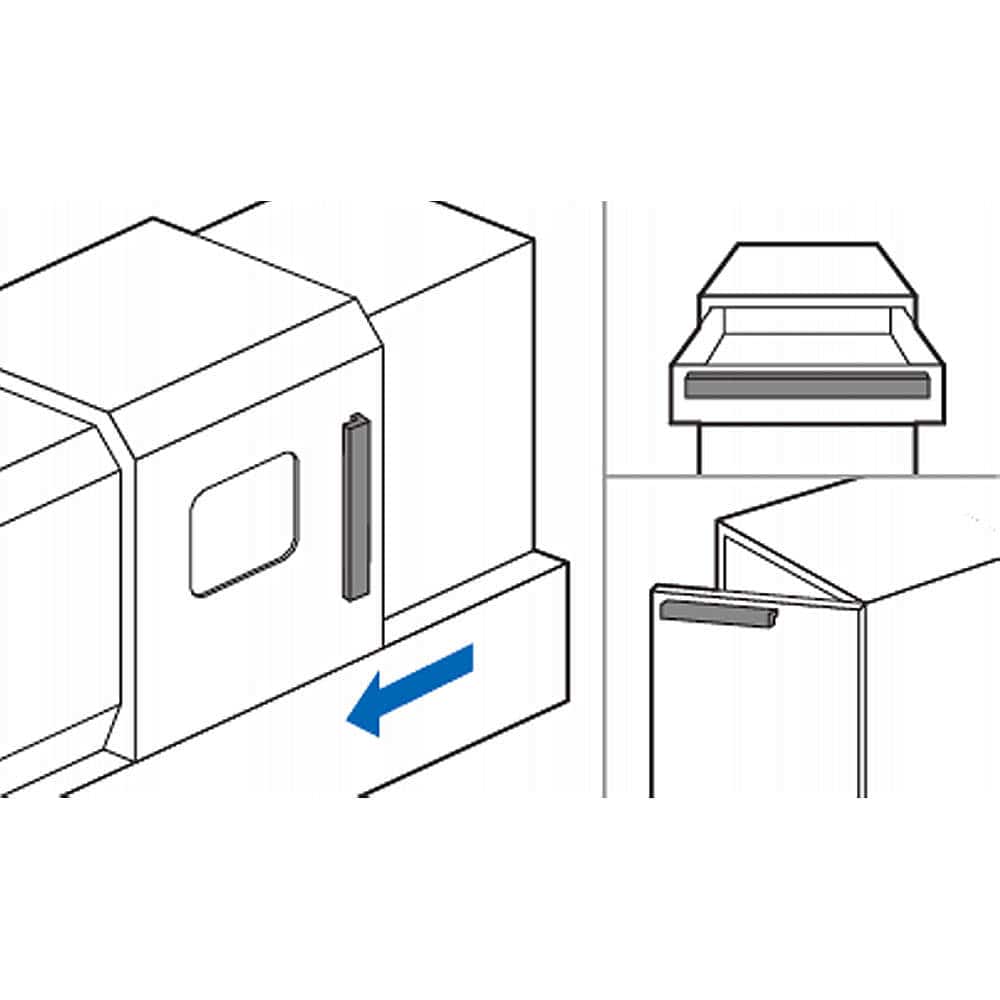

    • イメージ
#キーワード
#工作機械　#大型扉　#ラインハンドル　#360°くるくる画像
15件
／15件中

現在、仕様表・CADなどは条件検索の絞り込み結果の品番情報のみ表示しています。

15件
15件中
絞り込み
対象
製品
15件

現在の絞込条件

本体種類
取付相手
色
主な材料
ピッチP（mm） 説明
以上
 〜
以下
長さL（mm） 説明
以上
 〜
以下
高さH（mm） 説明
以上
 〜
以下
耐荷重kgf
以上
 〜
以下
耐荷重Nにする
RoHS2対応
CAD
価格
以上
 〜
以下

仕様書・購入・見積り

カートに製品を入れると見積書を発行できます。
ご購入をご希望の方へ（プロ向け）：地域でしっかりフォローしていただける、代理店様の紹介をしております。継続ご購入や大量ご購入の際は、お問い合わせください。

本体

絞り込み検索結果
15件
／15件中
画像・3Dビュー 品番 在庫/注文 ￥価格(税込) 在庫 販売情報 記号 環境対応(RoHS) 旧品番 新品番 セット名 ピッチ 耐荷重N 耐荷重kgf 長さ 高さ 注文コード 旧注文コード 新注文コード JANコード
品番ALH-50SL
ALH-50SL
品番
  • ALH-50SL
3Dビュー
品番ALH-50SL
 ALH-50SL カート
￥1,500/本 (￥1,650/本)
ログイン後
表示 		− − − − − 30±0.2 500 51 50 31 100-037-006 − − 4510932176170
品番ALH-50BL
ALH-50BL
品番
  • ALH-50BL
3Dビュー
品番ALH-50BL
 ALH-50BL カート
￥1,500/本 (￥1,650/本)
ログイン後
表示 		− − − − − 30±0.2 500 51 50 31 100-037-007 − − 4510932176187
品番ALH-50ST
ALH-50ST
品番
  • ALH-50ST
3Dビュー
品番ALH-50ST
 ALH-50ST カート
￥1,500/本 (￥1,650/本)
ログイン後
表示 		− − − − − 30±0.2 500 51 50 31 100-037-008 − − 4510932176194
品番ALH-100SL
ALH-100SL
品番
  • ALH-100SL
3Dビュー
品番ALH-100SL
 ALH-100SL カート
￥2,100/本 (￥2,310/本)
ログイン後
表示 		− − − − − 60±0.2 500 51 100 31 100-037-009 − − 4510932176200
品番ALH-100BL
ALH-100BL
品番
  • ALH-100BL
3Dビュー
品番ALH-100BL
 ALH-100BL カート
￥2,100/本 (￥2,310/本)
ログイン後
表示 		− − − − − 60±0.2 500 51 100 28 100-037-010 − − 4510932176217
品番ALH-100ST
ALH-100ST
品番
  • ALH-100ST
3Dビュー
品番ALH-100ST
 ALH-100ST カート
￥2,100/本 (￥2,310/本)
ログイン後
表示 		− − − − − 60±0.2 500 51 100 31 100-037-011 − − 4510932176224
品番ALH-150SL
ALH-150SL
品番
  • ALH-150SL
3Dビュー
品番ALH-150SL
 ALH-150SL カート
￥2,600/本 (￥2,860/本)
ログイン後
表示 		− − − − − 100±0.2 500 51 150 31 100-037-012 − − 4510932176231
品番ALH-150BL
ALH-150BL
品番
  • ALH-150BL
3Dビュー
品番ALH-150BL
 ALH-150BL カート
￥2,600/本 (￥2,860/本)
ログイン後
表示 		− − − − − 100±0.2 500 51 150 31 100-037-013 − − 4510932176248
品番ALH-150ST
ALH-150ST
品番
  • ALH-150ST
3Dビュー
品番ALH-150ST
 ALH-150ST カート
￥2,600/本 (￥2,860/本)
ログイン後
表示 		− − − − − 100±0.2 500 51 150 31 100-037-014 − − 4510932176255
品番ALH-200SL
ALH-200SL
品番
  • ALH-200SL
3Dビュー
品番ALH-200SL
 ALH-200SL カート
￥3,000/本 (￥3,300/本)
ログイン後
表示 		− − − − − 150±0.2 500 51 200 31 100-037-015 − − 4510932176262
品番ALH-200BL
ALH-200BL
品番
  • ALH-200BL
3Dビュー
品番ALH-200BL
 ALH-200BL カート
￥3,000/本 (￥3,300/本)
ログイン後
表示 		− − − − − 150±0.2 500 51 200 31 100-037-016 − − 4510932176279
品番ALH-200ST
ALH-200ST
品番
  • ALH-200ST
3Dビュー
品番ALH-200ST
 ALH-200ST カート
￥3,000/本 (￥3,300/本)
ログイン後
表示 		− − − − − 150±0.2 500 51 200 31 100-037-017 − − 4510932176286
品番ALH-1000SL
ALH-1000SL
品番
  • ALH-1000SL
3Dビュー
品番ALH-1000SL
 ALH-1000SL カート
￥11,000/本 (￥12,100/本)
ログイン後
表示 		− − − − − 900±0.2 500 51 1000 31 100-037-018 − − 4510932176293
品番ALH-1000BL
ALH-1000BL
品番
  • ALH-1000BL
3Dビュー
品番ALH-1000BL
 ALH-1000BL カート
￥11,000/本 (￥12,100/本)
ログイン後
表示 		− − − − − 900±0.2 500 51 1000 31 100-037-019 − − 4510932176309
品番ALH-1000ST
ALH-1000ST
品番
  • ALH-1000ST
3Dビュー
品番ALH-1000ST
 ALH-1000ST カート
￥11,000/本 (￥12,100/本)
ログイン後
表示 		− − − − − 900±0.2 500 51 1000 31 100-037-020 − − 4510932176316

右にスライドするとさらに情報が見られます

※CADデータなど掲載のデータは、弊社製品の使用ご検討、又は販売促進目的の利用に限ります。

CAD・BIMリクエストフォーム

品番CAD・その他データダウンロード

本体

絞り込み検索結果
15件
／15件中
品番 2D 3D PDF 環境対応(RoHS) ￥価格(税込) 販売情報 注文コード
ALH-50SL DXF DWG STEP X_T IGES SAT 3D PDF ￥1,500/本 (￥1,650/本) − 100-037-006
ALH-50BL DXF DWG STEP X_T IGES SAT 3D PDF ￥1,500/本 (￥1,650/本) − 100-037-007
ALH-50ST DXF DWG STEP X_T IGES SAT 3D PDF ￥1,500/本 (￥1,650/本) − 100-037-008
ALH-100SL DXF DWG STEP X_T IGES SAT 3D PDF ￥2,100/本 (￥2,310/本) − 100-037-009
ALH-100BL DXF DWG STEP X_T IGES SAT 3D PDF ￥2,100/本 (￥2,310/本) − 100-037-010
ALH-100ST DXF DWG STEP X_T IGES SAT 3D PDF ￥2,100/本 (￥2,310/本) − 100-037-011
ALH-150SL DXF DWG STEP X_T IGES SAT 3D PDF ￥2,600/本 (￥2,860/本) − 100-037-012
ALH-150BL DXF DWG STEP X_T IGES SAT 3D PDF ￥2,600/本 (￥2,860/本) − 100-037-013
ALH-150ST DXF DWG STEP X_T IGES SAT 3D PDF ￥2,600/本 (￥2,860/本) − 100-037-014
ALH-200SL DXF DWG STEP X_T IGES SAT 3D PDF ￥3,000/本 (￥3,300/本) − 100-037-015
ALH-200BL DXF DWG STEP X_T IGES SAT 3D PDF ￥3,000/本 (￥3,300/本) − 100-037-016
ALH-200ST DXF DWG STEP X_T IGES SAT 3D PDF ￥3,000/本 (￥3,300/本) − 100-037-017
ALH-1000SL DXF DWG STEP X_T IGES SAT 3D PDF ￥11,000/本 (￥12,100/本) − 100-037-018
ALH-1000BL DXF DWG STEP X_T IGES SAT 3D PDF ￥11,000/本 (￥12,100/本) − 100-037-019
ALH-1000ST DXF DWG STEP X_T IGES SAT 3D PDF ￥11,000/本 (￥12,100/本) − 100-037-020
