産業機器用機構部品/ハンドル・取手・つまみ/ハンドル・取手・引手【スガツネ工業】

ハンドルとは装置の蓋や扉を操作するために使用される取手です。使用場所にあわせた機能性やデザインなどさまざまなハンドルがあり、引手とも呼ばれます。
形状・材料の違いはもちろん、裏止め・面付・埋込など取付方法の違いなどからお選びいただけます。
ハンドル部がばねの力で収納位置に戻るタイプや、除電・抗菌タイプ、SEMI規格対応品などの付加価値の付いたハンドルもご用意しています。

ハンドル・取手・つまみの使用例基礎知識

	埋込取手 HH-DN型（旧5103型）	ステンレス面付片折ハンドル HKM型	アルミ押出ハンドル HA-RU型	ハンドル HA-DE型開発中	アルミ押出ハンドル HA-BE型	アルミ押出ハンドル HA-SQS型	ゴムレンジャー®シリーズソフトシリコーンハンドル PXB-GR09型	ステンレス埋込取手 DFHH-DS170型	ステンレス埋込取手 DFHH-KS170型	アルミ押出ハンドル HA-NE型	アルミ押出ハンドル HA-FR型	アルミ押出ハンドル HA-SQB型	ライン埋込取手 HH-WS型	ライン埋込取手 HH-WD型	アルミ押出ハンドル XLA-HA-CM型	TBハンドルシリーズマシナリーハンドル SBH型オフセットタイプ	TBハンドルシリーズマシナリーハンドル TBH型ストレートタイプ	TBハンドルシリーズマシナリーハンドル MMH型	TBハンドルシリーズマシナリーハンドル MSH型	TBハンドルシリーズマシナリーハンドル MGH型	TBハンドルシリーズアルミグリップハンドル AGH-F型オフセットタイプ	TBハンドルシリーズアルミグリップハンドル AGH-L型、AGH-T型ストレートタイプ	TBハンドルシリーズステンレス弓形ハンドル SLH型	TBハンドルシリーズデザインハンドル MDH型
本体種類	埋込・掘込取手	面付ハンドル	裏止めハンドル / ラインハンドル	裏止めハンドル / ラインハンドル	裏止めハンドル / ラインハンドル	裏止めハンドル / ラインハンドル	裏止めハンドル	埋込・掘込取手	埋込・掘込取手	裏止めハンドル / ラインハンドル	面付ハンドル / ラインハンドル	裏止めハンドル / ラインハンドル	埋込・掘込取手 / ラインハンドル	埋込・掘込取手 / ラインハンドル	裏止めハンドル / ラインハンドル	裏止めハンドル	裏止めハンドル	裏止めハンドル	裏止めハンドル	裏止めハンドル	裏止めハンドル	裏止めハンドル	裏止めハンドル	裏止めハンドル
取付方法	めねじ	－	－	－	－	－	めねじ	－	－	－	－	－	めねじ	めねじ	－	めねじ	めねじ	めねじ	めねじ	めねじ	めねじ	めねじ	めねじ	丸穴
ピッチP（mm）説明	37 / 32 / 60	120 / 150 / 180	100 / 200	64 / 160	60 / 150 / 240	128 / 192	96 / 128	150	150	60 / 150	60 / 150 / 240	340 / 540 / 740	96 / 192 / 480 / 1728	96 / 192 / 480 / 1728	64 / 96 / 512	310 / 510 / 710	110	350 / 550 / 750	350 / 550 / 750	350 / 550 / 750	300 / 400	150 / 200 / 250 / 350 / 500	350 / 550 / 750	192 / 350 / 500 / 800 / 1200
長さL（mm）説明	55 / 80	172 / 202 / 232	150 / 250	80 / 175	100 / 200 / 300	180 / 270	114 / 146	168	168	100 / 200	100 / 200 / 300	400 / 600 / 800	150 / 300 / 600 / 1800	150 / 300 / 600 / 1800	80 / 160 / 590	400 / 600 / 800	400 / 600	400 / 600 / 800	400 / 600 / 800	400 / 600 / 800	324 / 424	174 / 224 / 274 / 374 / 524	400 / 600 / 800	256 / 414 / 564 / 864 / 1264
高さH（mm）説明	3 / 4	52	24	15	30	19	30	2	2	22	23	35	－	－	17	80	103.5	105	80	110	90	54 / 62 / 64 / 101	87 / 95 / 101	80.5

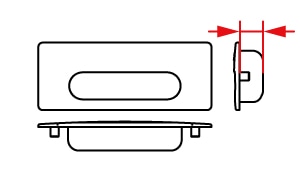

取付部深さT（mm）説明	12.5 / 14	－	－	－	－	－	－	11	11	－	－	－	19	19	－	－	－	－	－	－	－	－	－	－
太さD（mm）説明	－	－	－	－	－	－	－	－	－	－	－	－	－	－	－	32.3	40	40	30	30	24	24	32	32
主な材料	亜鉛合金（ZDC）	ステンレス鋼（SCS13）	アルミニウム合金	亜鉛合金（ZDC）	アルミニウム合金	アルミニウム合金	シリコーンゴム（Q）	ステンレス鋼（SUS304）	ステンレス鋼（SUS304）	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	ステンレス鋼（SCS13）	ステンレス鋼（SUS304） / 炭素繊維強化プラスチック（CFRP）
仕上	ホワイトブロンズめっき	鏡面研磨	アルマイト処理	－	アルマイト処理	アルマイト処理	－	－	－	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	アルマイト処理	ヘアライン仕上	ヘアライン仕上 / 塗装/クリアー
色	シルバー・グレー	シルバー・グレー	シルバー・グレー / ブラック	ブラック / シルバー・グレー	シルバー・グレー / ブラック	シルバー・グレー / ブラック	赤・ピンク / オレンジ・黄 / 青・グリーン / 白・アイボリー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	ブラック / シルバー・グレー	ブラック / シルバー・グレー	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー / ブラック	シルバー・グレー	シルバー・グレー / ブラック
耐荷重N	－	490	300	－	200 / 300	300	－	－	－	200 / 300	300	400	160	160	200	500	500	1000	500	1000	500	350	600	490
耐荷重kgf	－	50	31	－	20 / 31	31	－	－	－	20 / 31	31	41	16	16	20	51	51	102	51	102	51	36	61	50
価格	¥1,000/ヶ～	¥4,450/ヶ～	¥1,650/ヶ～	別途見積	¥1,350/ヶ～	¥1,850/ヶ～	¥1,180/ヶ～	¥1,700/ヶ～	¥1,700/ヶ～	¥1,300/ヶ～	¥1,350/ヶ～	¥5,800/ヶ～	¥3,300/ヶ～	¥3,300/ヶ～	¥920/ヶ～	¥18,500/ヶ～	¥20,800/ヶ～	¥15,000/ヶ～	¥17,200/ヶ～	¥15,000/ヶ～	¥13,000/ヶ～	¥5,800/ヶ～	¥28,800/ヶ～	¥1,700/本～
